ГОСТ 11326.67-79



КАБЕЛЬ РАДИОЧАСТОТНЫЙ
МАРКИ РК 75-1-12

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Постановлением Государственного комитета СССР по стандартам от 30 августа 1979 г. № 3310 дата введения установлена

01.01.81

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт распространяется на радиочастотный кабель марки РК 75-1-12.

Кабель должен удовлетворять требованиям ГОСТ 11326.0-78 и требованиям настоящего стандарта.

(Измененная редакция, Изм. № 3).

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Требования к конструкции

1.1.1. Конструктивные элементы кабеля и их размеры должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 1).

1.1.2. Строительная длина кабеля - не менее 25 м. Минимальная длина маломерных отрезков - 3 м.

1.1.3. Внешний вид - по ГОСТ 11326.0-78.

(Введен дополнительно, Изм. № 3).

1.2. Требования к электрическим параметрам

1.2.1. Волновое сопротивление:

- при приемке и поставке - (75 ± 3,5) Ом;

- на период эксплуатации и хранения - (75 ± 6) Ом.

(Измененная редакция, Изм. № 1).

1.2.2. Коэффициент затухания:

- при приемке и поставке:

при частоте 200 МГц, не более - 0,75 дБ/м,

при частоте 3,0 ГГц, не более - 3,3 дБ/м;

- на период эксплуатации и хранения:

при частоте 200 МГц, не более - 1,15 дБ/м,

при частоте 3,0 ГГц, не более - 4,3 дБ/м.

(Измененная редакция, Изм. № 3).

1.2.3. Сопротивление связи - не более 320 мОм/м.

1.2.4. Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц - не менее 0,5 кВ.

1.2.5. Испытательное напряжение частоты 50 Гц изоляции - 1,0 кВ.

1.3. Требования к стойкости при механических воздействиях

1.3.1. Кабель должен быть механически прочным и стойким к воздействию нагрузок, приведенных ниже.

1.3.1.1. Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с² (40g).

1.3.1.2. Ударные нагрузки:

- многократные - с ускорением до 1500 м/с² (150g);

- одиночные - с ускорением до 10000 м/с² (1000g).

1.3.1.3. Линейные нагрузки - с ускорением до 5000 м/с² (500g).

1.3.1.1 - 1.3.1.3. (Измененная редакция, Изм. № 3).

1.4. Требования к стойкости при климатических воздействиях

1.4.1. Кабель должен быть стойким к климатическим воздействиям, приведенным ниже.

1.4.1.1. Максимальная допустимая температура при эксплуатации (теплостойкость) - 85 °С.

(Измененная редакция, Изм. № 3).

1.4.1.2. Минимальная допустимая температура при эксплуатации (холодостойкость):

- при приемке и поставке в фиксированном состоянии - минус 60 °С, при изгибах - минус 60 °С;

- на период эксплуатации и хранения в фиксированном состоянии - минус 60 °С, при изгибах - минус 30 °С.

1.4.1.3. Смена температур - от минус 60 °С до плюс 85 °С.

1.4.1.4. Пониженное атмосферное давление - до 0,67 кПа (5 мм рт. ст.).

1.4.1.5. Повышенное атмосферное давление - до 300 кПа (3 кгс/см²).

1.4.1.6. Относительная влажность воздуха - до 98 % при температуре до 35 °С (степень жесткости X).

1.4.1.5, 1.4.1.6. (Измененная редакция, Изм. № 3).

1.4.1.7. Иней с последующим оттаиванием.

1.4.1.8. Солнечная радиация.

1.4.1.9. Соляной туман.

1.4.1.10. Плесневые грибы.

1.4.1.11. Минеральное масло, соленая вода, бензин.

1.4.1.12. Динамическое воздействие пыли.

1.5. Требования к надежности

1.5.1. Минимальная наработка - 10000 ч.

(Измененная редакция, Изм. № 3).

1.5.2. Срок службы кабеля - 15 лет.

1.5.3. Срок сохраняемости - 15 лет.

1.5.2, 1.5.3. (Измененная редакция, Изм. № 3).

1.6. Дополнительные характеристики и параметры приведены в приложении.

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

2.2. Приемосдаточные испытания должны быть проведены на соответствие требованиям пп. 1.1, 1.2.1, 1.2.5.

2.3. Периодические испытания должны быть проведены на соответствие требованиям пп. 1.2.2 (при частоте 200 МГц), 1.2.4, 1.4.1.1 - 1.4.1.3.

2.4. Нормы и предельные отклонения на период эксплуатации и хранения [пп. 1.2.1, 1.2.2 (при частоте 200 МГц), 1.4.1.2] контролируют при испытаниях на надежность.

2.3, 2.4 (Измененная редакция, Изм. № 3).

2.5. (Исключен, Изм. № 3).

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Методы испытаний должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

3.2. Испытание на холодостойкость (п. 1.4.1.2) должно быть проведено с последующим изгибом.

3.3. При испытании на стойкость к воздействию минерального масла, соленой воды и бензина (п. 1.4.1.11) испытательное напряжение оболочки должно быть 1 кВ.

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 11326.0-78.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. Минимальный радиус изгиба:

- при транспортировании и хранении - 20 мм;

- при монтаже при температуре 5 °С и выше - 10 мм, ниже 5 °С - 20 мм.

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Гарантии изготовителя - по ГОСТ 11326.0-78.

ПРИЛОЖЕНИЕ

Справочное

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КАБЕЛЯ

Электрическая емкость, пФ/м................................................................. 67

Коэффициент укорочения длины волны................................................ 1,52

Электрическое сопротивление изоляции, ТОм·м, не менее................ 5

Расчетная масса 1 км кабеля, кг.............................................................. 5

95-процентный ресурс, ч.......................................................................... 15000

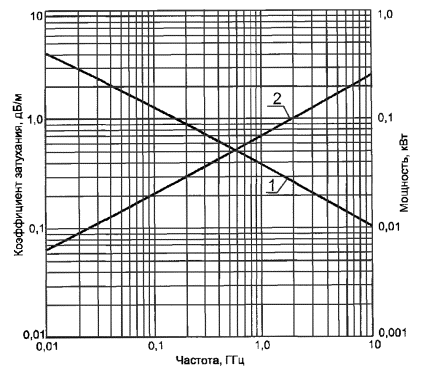

Частотные зависимости

1 - допустимая мощность Р на входе при температуре 40 °С и коэффициенте стоячей волны напряжения, равном 1; 2 - коэффициент затухания α при температуре 20 °С

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1 - 3).
