ГОСТ 11326.53-79



КАБЕЛИ РАДИОЧАСТОТНЫЕ
МАРОК РК 50-33-15, РК 50-33-15-Б
и РК 50-33-15-ОП

ТЕХНИЧЕСКИЕ УСЛОВИЯ









ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Постановлением Государственного комитета СССР по стандартам от 30 августа 1979 г. № 3307 дата введения установлена

01.01.81

Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

Настоящий стандарт распространяется на радиочастотные кабели марок РК 50-33-15, РК 50-33-15-Б и РК 50-33-15-ОП.

Кабели должны удовлетворять требованиям ГОСТ 11326.0-78 и требованиям настоящего стандарта.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Требования и конструкции

1.1.1. Конструктивные элементы кабелей и их размеры должны соответствовать указанным на чертеже и в таблице.

(Измененная редакция, Изм. № 1).

1.1.2. Строительная длина кабелей - не менее 100 м. Минимальная длина маломерных отрезков - 25 м.

1.1.3. Внешний вид - по ГОСТ 11326.0-78.

(Введен дополнительно, Изм. № 2).

1.2. Требования к электрическим параметрам

1.2.1. Волновое сопротивление:

- при приемке и поставке - (50 ± 2) Ом;

- на период эксплуатации и хранения - (50 ± 2) Ом.

1.2.2. Коэффициент затухания при частоте 15 МГц, не более:

- при приемке и поставке - 0,0075 дБ/м;

- на период эксплуатации и хранения - 0,009 дБ/м.

1.2.3 Сопротивление связи - не более 1 мОм/м.

1.2.4 Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц - не менее 20 кВ.

1.2.5 Испытательное напряжение частоты 50 Гц изоляции - 25 кВ.

1.2.6 Испытательное напряжение частоты 1,76 МГц изоляции - 22 кВ.

1.2.7. Длительно допустимый ток частоты 1,76 МГц в режиме непрерывной нагрузки при температуре окружающего воздуха 40 °С:

- при приемке и поставке - 34 А;

- на период эксплуатации и хранения - 31 А.

При этом разность температур между внутренним проводником и окружающим воздухом должна быть не более 45 °С.

1.3. Требования к стойкости при механических воздействиях

1.3.1. Кабели должны быть механически прочными и стойкими к воздействию нагрузок, приведенных ниже.

1.3.1.1. Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с² (40g).

1.3.1.2. Ударные нагрузки:

- многократные - с ускорением до 1500 м/с² (150g);

- одиночные - с ускорением до 10000 м/с² (1000g).

1.3.1.3. Линейные нагрузки - с ускорением до 5000 м/с² (500g).

1.3.1.1 - 1.3.1.3. (Измененная редакция, Изм. № 2).

1.4. Требования к стойкости при климатических воздействиях

1.4.1. Кабели должны быть стойкими к климатическим воздействиям, приведенным ниже.

1.4.1.1. Максимальная допустимая температура при эксплуатации (теплостойкость) - 85 °С.

(Измененная редакция, Изм. № 2).

1.4.1.2. Минимальная допустимая температура при эксплуатации (холодостойкость):

- при приемке и поставке в фиксированном состоянии - минус 60 °С, при изгибах - минус 15 °С;

- на период эксплуатации и хранения в фиксированном состоянии - минус 60 °С, при изгибах - минус 15 °С.

1.4.1.3. Смена температур:

- для кабелей марок РК 50-33-15 и РК 50-33-15-ОП - от минус 60 °С до плюс 85 °С;

- для кабеля марки РК 50-33-15-Б - от минус 60 °С до плюс 70 °С.

1.4.1.4. Пониженное атмосферное давление - до 53,6 кПа (400 мм рт. ст.).

1.4.1.5. Относительная влажность воздуха - до 98 % при температуре до 35 °С (степень жесткости X).

(Измененная редакция, Изм. № 2).

1.4.1.6. Иней с последующим оттаиванием.

1.4.1.7. Солнечная радиация.

1.4.1.8. Соляной туман.

1.4.1.9. Плесневые грибы.

1.4.1.10. Минеральное масло, соленая вода, бензин.

1.4.1.11. Динамическое воздействие пыли.

1.4.1.12. Повышенное атмосферное давление - до 300 кПа (3 кгс/см²).

(Введен дополнительно, Изм. № 2).

1.5. Требования к надежности

1.5.1. Минимальная наработка - 10000 ч (при максимальной температуре окружающей среды 55 °С).

1.5.2. Срок службы кабелей - 15 лет.

1.5.3. Срок сохраняемости - 15 лет.

1.5.2, 1.5.3. (Измененная редакция, Изм. № 2).

1.6. Дополнительные характеристики и параметры приведены в приложении.

2. ПРАВИЛА ПРИЕМКИ

2.1. Правила приемки должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

2.2. Приемосдаточные испытания должны быть проведены на соответствие требованиям пп. 1.1, 1.2.1, 1.2.4 - 1.2.6.

2.3. Периодические испытания должны быть проведены на соответствие требованиям пп. 1.2.2, 1.2.7.

(Измененная редакция, Изм. № 1).

2.4. Нормы и предельные отклонения на период эксплуатации и хранения (пп. 1.2.1, 1.2.2, 1.2.7, 1.4.1.2) контролируют при испытаниях на надежность.

2.5. Наработка подтверждается косвенным способом, при этом контролируют значения отклонений волнового сопротивления.

3. МЕТОДЫ ИСПЫТАНИЙ

3.1. Методы испытаний должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте.

3.2. Испытание на допустимый ток (п. 1.2.7) должно быть проведено при нормальных климатических условиях.

3.3. Испытание на теплостойкость (п. 1.4.1.1) должно быть проведено без циклов наматывания и разматывания.

3.4. Испытание на холодостойкость (п. 1.4.1.2) должно быть проведено с последующим изгибом.

4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 11326.0-78.

5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

5.1. Минимальный радиус изгиба при монтаже, транспортировании и хранении кабелей марок:

РК 50-33-15 и РК 50-33-15-ОП.......................................................................... 560 мм

РК 50-33-15-Б....................................................................................................... 660 мм

Минимальный радиус одноразового изгиба кабелей марок:

РК 50-33-15 и РК 50-33-15-ОП.......................................................................... 260 мм

РК 50-33-15-Б....................................................................................................... 340 мм

6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

6.1. Гарантии изготовителя - по ГОСТ 11326.0-78.

ПРИЛОЖЕНИЕ

Справочное

ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КАБЕЛЕЙ

Электрическая емкость, пФ/м.................................................................. 100

Коэффициент укорочения длины волны................................................. 1,52

Электрическое сопротивление изоляции, ТОм·м, не менее................. 10

Номинальный наружный диаметр кабеля марки РК 50-33-15-Б, мм.. 47,4

Расчетная масса 1 км кабеля, кг, марок:

РК 50-33-15............................................................................................ 3670

РК 50-33-15-Б........................................................................................ 5055

РК 50-33-15-ОП..................................................................................... 3857

Длительно допустимые токи и напряжения при частоте 1,76 МГц при температуре окружающего воздуха 40 °С указаны в таблице.

95-процентный ресурс, ч........................................................................... 15000

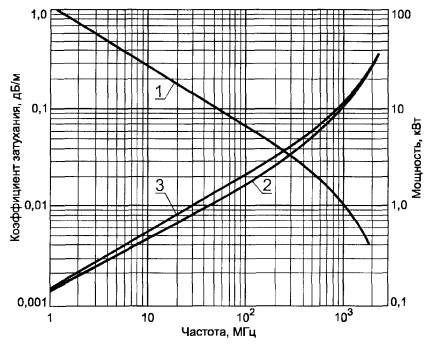

Частотные зависимости

1 - допустимая мощность Р на входе при температуре 40 °С и коэффициенте стоячей волны напряжения, равном 1; 2 - коэффициент затухания α при температуре 20 °С; 3 - коэффициент затухания α при температуре 40 °С и максимальной допустимой мощности

ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1, 2).
