ГОСТ 11326.11-79 МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ КАБЕЛЬ
РАДИОЧАСТОТНЫЙ ТЕХНИЧЕСКИЕ УСЛОВИЯ ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
Постановлением Государственного комитета СССР по стандартам от 30 августа 1979 г. № 3300 дата введения установлена 01.01.81 Ограничение срока действия снято по протоколу № 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93) Настоящий стандарт распространяется на радиочастотный кабель марки РК 75-7-12. Кабель должен удовлетворять требованиям ГОСТ 11326.0-78 и требованиям настоящего стандарта. (Измененная редакция, Изм. № 2, 3). 1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ1.1.1. Конструктивные элементы кабеля и их размеры должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2, 3). 1.1.2. Строительная длина кабеля - не менее 50 м. Минимальная длина маломерных отрезков - 5 м. 1.1.3. Внешний вид - по ГОСТ 11326.0-78. (Введен дополнительно, Изм. № 3). 1.2. Требования к электрическим параметрам 1.2.1. Волновое сопротивление: - при приемке и поставке - (75,0 ± 2,5) Ом; - на период эксплуатации и хранения - (75 ± 5) Ом. (Измененная редакция, Изм. № 1). 1.2.2. Коэффициент затухания, не более: - при приемке и поставке при частоте 0,2 ГГц - 0,14 дБ/м, при частоте 3 ГГц - 0,85 дБ/м; - на период эксплуатации и хранения при частоте 3 ГГц - 1,3 дБ/м. (Измененная редакция, Изм. № 1, 3). 1.2.3. Сопротивление связи - не более 200 мОм/м. 1.2.4. Напряжение начала внутренних разрядов в изоляции при частоте 50 Гц - не менее 3 кВ. 1.2.5. Испытательное напряжение частоты 50 Гц изоляции - 8 кВ. 1.3. Требования к стойкости при механических воздействиях 1.3.1. Кабель должен быть механически прочным и стойким к воздействию нагрузок, приведенных ниже. 1.3.1.1. Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц - с ускорением до 400 м/с2 (40 g). 1.3.1.2. Ударные нагрузки: - многократные - с ускорением до 1500 м/с2 (150 g); - одиночные - с ускорением до 10000 м/с2 (1000 g). 1.3.1.3. Линейные нагрузки - с ускорением до 5000 м/с2 (500 g). 1.3.1.1 - 1.3.1.3. (Измененная редакция, Изм. № 3). 1.4. Требования к стойкости при климатических воздействиях 1.4.1. Кабель должен быть стойким к климатическим воздействиям, приведенным ниже. 1.4.1.1. Максимальная допустимая температура при эксплуатации (теплостойкость) - 85 °С. (Измененная редакция, Изм. № 3). 1.4.1.2. Минимальная допустимая температура при эксплуатации (холодостойкость): - при приемке и поставке в фиксированном состоянии - минус 60 °С, при изгибах - минус 40 °С; - на период эксплуатации и хранения в фиксированном состоянии - минус 60 °С, при изгибах - минус 30 °С. 1.4.1.3. Смена температур - от минус 60 °С до плюс 85 °С. 1.4.1.4. Пониженное атмосферное давление - до 0,67 кПа (5 мм рт. ст.). 1.4.1.5. Повышенное атмосферное давление - до 300 кПа (3 кгс/см2). 1.4.1.6. Относительная влажность воздуха - до 98 % при температуре до 35 °С (степень жесткости X). 1.4.1.5, 1.4.5.6. (Измененная редакция, Изм. № 3). 1.4.1.7. Иней с последующим оттаиванием. 1.4.1.8. Солнечная радиация. 1.4.1.9. Соляной туман. 1.4.1.10. Плесневые грибы. 1.4.1.11. Минеральное масло, соленая вода, бензин. 1.4.1.12. Динамическое воздействие пыли. 1.5. Требования к надежности 1.5.1. Минимальная наработка - 10000 ч. 1.5.2. Срок службы кабеля - 15 лет. 1.5.3. Срок сохранности - 15 лет. 1.5.2, 1.5.3. (Измененная редакция, Изм. № 2, 3). 1.6. Дополнительные характеристики и параметры приведены в приложении. 2. ПРАВИЛА ПРИЕМКИ2.1. Правила приемки должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте. 2.2. Приемосдаточные испытания должны быть проведены на соответствие требованиям пп. 1.1, 1.2.1, 1.2.4, 1.2.5. 2.3. Периодические испытания должны быть проведены на соответствие требованиям пп. 1.2.2, 1.4.1.1 - 1.4.1.3. 2.4. Нормы и предельные отклонения на период эксплуатации и хранения (пп. 1.2.1, 1.2.2, 1.4.1.2) контролируют при испытаниях на надежность. 2.5. (Исключен, Изм. № 3). 3. МЕТОДЫ ИСПЫТАНИЙ3.1. Методы испытаний должны соответствовать ГОСТ 11326.0-78 и указанным в настоящем стандарте. 3.2. Испытание на холодостойкость (п. 1.4.1.2) должно быть проведено с последующим изгибом. 3.3. При испытании на стойкость к воздействию минерального масла, соленой воды и бензина (п. 1.4.1.11) испытательное напряжение оболочки должно быть 3 кВ. 4. УПАКОВКА, МАРКИРОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ4.1. Упаковка, маркировка, транспортирование и хранение - по ГОСТ 11326.0-78. 5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ5.1. Минимальный радиус изгиба: - при транспортировании и хранении - 100 мм; - при монтаже при температуре 5 °С и выше - 50 мм, ниже 5 °С - 100 мм. 6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ6.1. Гарантии изготовителя - по ГОСТ 11326.0-78. ПРИЛОЖЕНИЕСправочное ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ КАБЕЛЯ

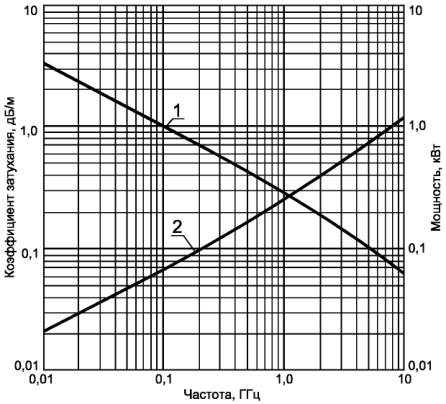

Частотные зависимости 1 - допустимая мощность Р на входе при температуре 40 °С и коэффициенте стоячей волны напряжения, равном 1; 2 - коэффициент затухания a при температуре 20 °С ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 2, 3). СОДЕРЖАНИЕ
| ||||||||||||||||||||||
