ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
РАЗВЕРТКИ КОНИЧЕСКИЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 11179-71
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
РАЗВЕРТКИ КОНИЧЕСКИЕ. КОНУСНОСТЬ 1:10 Конструкция и размеры Tapered reamers, taper 1:10. Design and dimensions |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 17 марта 1971 г. № 477 срок введения установлен
с 01.07.72
1. Настоящий стандарт распространяется на чистовые и предварительные конические развертки с конусностью 1:10, предназначенные:
диаметрами от 38 до 95 мм - для обработки отверстий в зубчатых муфтах - по ГОСТ 5006-83;
диаметрами 80 и 100 мм - для обработки внутренних конусов (гнезд) шпинделей станков по ГОСТ 7343-72.

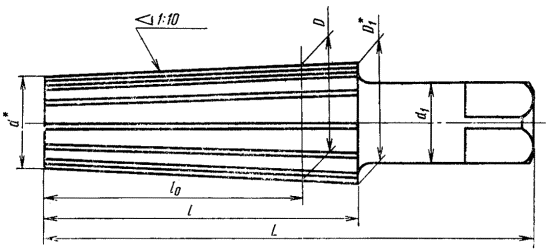

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в табл. 1 и 2.
* Размеры для справок
Таблица 1
Развертки для обработки отверстий муфт
Размеры, мм
|
Применяемость |
D |
D1 |
d |
d1 |
L |
l |
lo |
Число зубьев z |
||
|
предварительных |
чистовых |
|||||||||
|
2372-0171 |
|
38 |
39,5 |
30,5 |
28 |
160 |
90 |
75 |
7 |
9 |
|
2372-0172 |
|
55 |
57,0 |
45,0 |
40 |
200 |
120 |
100 |
9 |
11 |
|
2372-0173 |
|
75 |
77,5 |
62,5 |
50 |
250 |
150 |
125 |
11 |
13 |
|
2372-0174 |
|
95 |
98,0 |
80,0 |
71 |
300 |
180 |
150 |
13 |
15 |
Таблица 2
Развертки для обработки внутренних конусов шпинделей
Размеры, мм
|
Применяемость |
D |
D1 |
d |
d1 |
L |
l |
lo |
Число зубьев z |
||
|
предварительных |
чистовых |
|||||||||
|
2372-0178 |
|
80 |
83,0 |
62,0 |
56 |
330 |
210 |
180 |
13 |
15 |
|
2372-0179 |
|
100 |
103,5 |
77,5 |
71 |
385 |
260 |
225 |
||
Примечание. Номинальные диаметры D, D1 и d установлены для чистовых разверток.
Пример условного обозначения чистовой конической развертки конусностью 1:10, диаметром D = 80 мм:
Развертка 2372-0178 ГОСТ 11179-71
То же, предварительной конической развертки:
Развертка 2372-0178-1 ГОСТ 11179-71
3. Размеры квадратов - по ГОСТ 9523-84.
4. Центровые отверстия - форма В по ГОСТ 114034-74.
5. Элементы конструкции и геометрические параметры разверток указаны в приложении (рекомендуемом).
6. Технические требования - по ГОСТ 11178-81.
ПРИЛОЖЕНИЕ
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

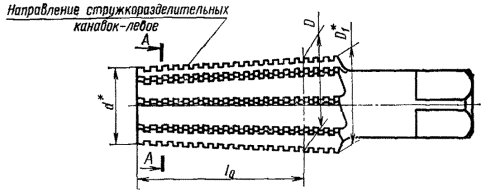

1. Элементы конструкции и геометрические параметры предварительных разверток указаны на черт. 1 и в табл. 1 и 2.
А - А
Профиль стружкоразделительных канавок
* Размеры для справок
Черт. 1
Таблица 1
Развертки для обработки отверстий муфт
Размеры, мм
|
D1 |
d |
lo |
r |
r1 |
b |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
||||
|
Номин. |
Пред. откл. |
f |
f1 |
f |
f1 |
|||||||||
|
37,75 |
+0,07 -0,05 |
39,25 |
30,25 |
75 |
2,0 |
0,2 |
85° |
1,0 |
2,5 |
1,4 |
3,1 |
5,0 |
2,0 |
1,2 |
|
54,75 |
+0,08 -0,05 |
56,75 |
44,75 |
100 |
3,0 |
0,3 |
80° |
1,2 |
2,8 |
1,6 |
3,4 |
6,0 |
2,5 |
1,5 |
|
74,75 |
77,25 |
62,25 |
125 |
75° |
1,4 |
3,6 |
2,0 |
4,3 |
||||||
|
94,75 |
+0,10 -0,05 |
97,75 |
79,75 |
150 |
0,5 |
70° |
1,5 |
4,2 |
2,3 |
5,2 |
10,0 |
4,0 |
2,5 |
|
Таблица 2
Развертки для обработки внутренних конусов шпинделей
Размеры, мм
|
D1 |
d |
lo |
r |
r1 |
b |
На меньшем диаметре d |
На большем диаметре D1 |
S |
b |
t |
||||
|
Номин. |
Пред. откл. |
f |
f1 |
f |
f1 |
|||||||||
|
79,75 |
+0,10 -0,05 |
82,75 |
61,75 |
180 |
3,0 |
0,5 |
70° |
1,5 |
3,8 |
2,2 |
4,6 |
8 |
3,2 |
2,0 |
|
99,75 |
103,25 |
77,25 |
225 |
4,2 |
2,3 |
5,2 |
10 |
4,0 |
2,5 |
|||||
2. Геометрические параметры чистовых разверток указаны на черт. 2 и в табл. 3 и 4.
Таблица 3
Развертки для обработки отверстий муфт
Размеры, мм
|
b |
a (пред. откл. ±2°) |
r |
f |
||
|
на меньшем диаметре d |
на большем диаметре D1 |
||||
|
38 |
80° |
10° |
1,6 |
1,6 |
2,1 |
|
55 |
75° |
1,8 |
2,3 |
||
|
75 |
|||||
|
95 |
9° |
2,0 |
2,2 |
2,9 |
|
Таблица 4
Развертки для обработки внутренних конусов шпинделей
Размеры, мм
|
b |
a (пред. откл. ±2°) |
r |
f |
||
|
на меньшем диаметре d |
на большем диаметре D1 |
||||
|
80 |
75° |
9° |
2,0 |
1,9 |
2,5 |
|
100 |
2,2 |
2,9 |
|||
3. Размеры радиусов скруглений и фасок, не указанных в настоящем стандарте, принимаются по технологическим соображениям.
4. Шероховатость поверхностей не указанная в технических требованиях ГОСТ 11178-81, - с параметром Rz не более 20 мкм по ГОСТ 2789-73.
