ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР



НЕФТЬ И НЕФТЕПРОДУКТЫ

МЕТОД ОПРЕДЕЛЕНИЯ ФРАКЦИОННОГО
СОСТАВА В АППАРАТЕ АРН-2



ГОСТ 11011-85







ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва





РАЗРАБОТАН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР

ИСПОЛНИТЕЛИ

Т.X. Мелик-Ахназаров, В.В. Булатников, Э.Ф. Каминский, К.А. Демиденко, Г.И. Москвина, З.В. Дриацкая, Л.А. Садовникова, Т.В. Еремина

ВНЕСЕН Министерством нефтеперерабатывающей и нефтехимической промышленности СССР

Член Коллегии В.А. Рябов

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 792



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НЕФТЬ И НЕФТЕПРОДУКТЫ.

Метод определения фракционного состава
в аппарате АРН-2

Petroleum and its products. Method for
determination of fraction composition by apparatus APH-2

ГОСТ
11011-85

Взамен
ГОСТ 11011-64

Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 792 срок действия установлен

с 01.01.86

до 01.01.91

Несоблюдение стандарта преследуется по закону

Настоящий стандарт устанавливает метод определения фракционного состава нефти и нефтепродуктов при атмосферном давлении и под вакуумом для построения кривой истинной температуры кипения (ИТК) нефти и нефтепродуктов, установления потенциального содержания в нефти отдельных фракций, нефтепродуктов или их компонентов и получения фракций нефти с целью исследования их физико-химических свойств группового и индивидуального углеводородного состава.

(Измененная редакция, Изм. № 1).

1. АППАРАТУРА, РЕАКТИВЫ И МАТЕРИАЛЫ

Аппарат АРН-2, рассчитанный на перегонку нефти до 450-500 °С, состоящий из технологического (черт. 1) и электрического блоков, которые смонтированы в одном металлическом каркасе (черт. 2).

Аппарат снабжен вакуумным насосом типа ВН-461-М или пластинчато-роторным типа 2НВр-5ДМ, или любым другим, обеспечивающим остаточное давление до 1,3·102 Па (1 мм рт. ст.) в течение 16 ч непрерывной работы, а также двумя кубиками на разную загрузку (1,9 и 3,0 дм3).

Ректификационная колонка диаметром 50 мм и высотой 1016 мм, обладающая погоноразделяющей способностью, соответствующей 20 теоретическим тарелкам при полном возврате орошения, имеющая электрообогрев и покрытая слоем изоляции.

1

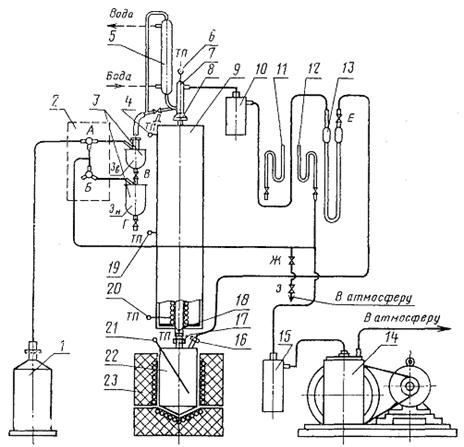

1 - буферная емкость; 2 - манифольд; 3 - приемники; 4, 6, 19, 20, 21 - термопары; 5 - обратный холодильник; 7 - конденсатор; 8, 17 - накидные гайки; 9 - ректификационная колонка; 10, 15 - ловушки; 11, 12 - ртутные вакуумметры; 13 - дифференциальный манометр; 14 - вакуумный насос; 16 - трубка; 18 - решетка; 22 - кубик; 23 - печь; А - кран трехходовой; Б - полулунный кран; В, Г, Д, Ж, Е - краны; З - кран (зажим)

Черт. 1

1

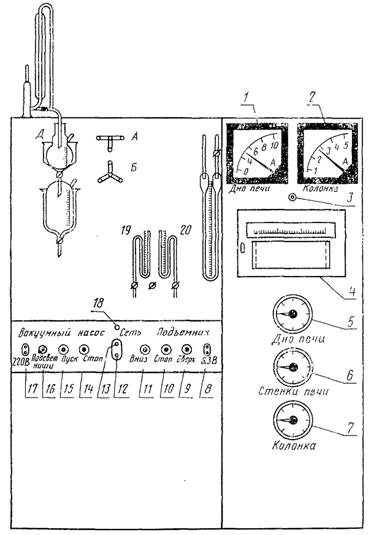

1 - амперметр на 10 А; 2 - амперметр на 5 А; 3 - сигнальная лампа для контроля включения или выключения нагрева стенок печи; 4 - потенциометр автоматический марки ПС1-08 или КСП2-027; 5-7 - автотрансформаторы типа ЛАТР-1; 8 - розетка для нагрева электрокрючка; 9-15 - кнопки управления; 16 - лампа для подсвета ниши; 17 - розетка для включения переносной лампы или для обогрева переходной трубки от крана до приемника; 18 - сигнальная лампа для контроля включения или отключения аппарата от сети; 19, 20 - вакуумметры ртутные.

Черт. 2

Термопары, рассчитанные на температуру от 0 до 400 °С, которые вставляют в припаянные к колонке, кубику и головке конденсатора карманы.

Узел конденсации, предназначенный для полной конденсации паров, возврата части конденсата в виде орошения и для отбора конденсата, состоящий из конденсатора и обратного холодильника с краном для отбора дистиллята.

Электрическая печь, состоящая из двух самостоятельных секций обогрева (дно и бока), обеспечивающая нагрев нефти или нефтепродуктов до 380-400 ° С.

Дифференциальный манометр, заполненный керосиновой фракцией, служащий для замера перепада давления между кубиком и верхом колонки.

Краны манифольда (А и Б) и буферная емкость, служащие для выполнения операций по обеспечению установленного вакуума в системе при смене отбираемых фракций.

Ртутный вакууметр 11 (черт. 1), служащий для замера остаточного давления паров.

Ртутный вакууметр 12 (черт. 1), служащий для замера остаточного давления в нижнем приемнике при смене фракций во время перегонки под вакуумом.

Спирт этиловый ректификованный технический по ГОСТ 18300-87.

Нефрасы по ГОСТ 433-76 или фракция прямогонного бензина, соответствующего нефрасу.

Толуол реактивный по ГОСТ 5789-78 или толуол нефтяной по ГОСТ 14710-78, или толуол каменноугольный и сланцевый по ГОСТ 9880-76.

Спирто-толуольная смесь 1:1.

Керосин осветительный или фракция, соответствующая этому керосину по фракционному составу для заполнения дифференциального манометра.

Смазка ЦИАТИМ-221 по ГОСТ 9433-80 или любая вакуумная смазка.

Секундомер.

Цилиндр мерный вместимостью 1000 см3 по ГОСТ 1770-74.

Колбы любого исполнения типа П или Кн по ГОСТ 25336-82.

Ткань асбестовая или из стеклянного волокна.

Проволока нихромовая по ГОСТ 12766.1-77 марки Х20Н80-Н диаметром 0,5 мм.

Весы лабораторные общего назначения с пределом взвешивания 1000 и 10000 г 3-го класса точности.

(Измененная редакция, Изм. № 1).

2. ПОДГОТОВКА К ИСПЫТАНИЮ

2.1. В отобранной пробе нефти или нефтепродукта предварительно определяют по ГОСТ 13379-82 массовую долю растворенного в ней газа, включая бутан, которую используют при определении потенциального содержания нефтепродуктов.

Для перегонки на аппарате АРН-2 допускается нефть, газоконденсат или нефтепродукт с содержанием воды не более 0,5 % по ГОСТ 2477-82. При большем содержании воды нефть или нефтепродукт предварительно обезвоживают.

2.2. Подготовка аппарата

2.2.1. Колонку 9, заполняют насадкой следующим образом: на решетку 18 насыпают 150 см3 крупной насадки, представляющей собой спираль из нихромовой проволоки, высотой отрезка спирали (12±1) мм и диаметром витка спирали (5±1) мм. Далее по всей высоте колонки насыпают 1400 см3 мелкой насадки из нихромовой проволоки, высотой отрезка спирали (6±1) мм и диаметром витка спирали (3±1) мм.

(Измененная редакция, Изм. № 1).

Во избежание уплотнения к мелкой насадке добавляют 250-270 см3 крупной. Объем насадки измеряют цилиндром.

2.2.2. После 25-30 перегонок в аппарате АРН-2, с учетом качества перегоняемых нефтей, но не реже одного раза в год, насадку в колонке обновляют. Для этого из колонки высыпают всю насадку, прокаливают ее в муфельной печи при температуре 500-600 °С до удаления кокса, затем охлаждают, перебирают и засыпают в колонку. В случае необходимости добавляют новую насадку, приготовленную в соответствии с п. 2.2.1, на 30-40 мм ниже верха колонки.

2.2.3. Верх кубика, верх колонки и переточную трубку головки-конденсатора изолируют теплоизоляционным материалом. Переточную трубку от крана Д (см. черт. 1) до приемника снабжают электрообогревом, для включения которого используют розетку 17 (черт. 2).

2.2.4. Проверяют аппарат на герметичность. Для этого кран А (черт. 3) ставят в положения 1, 3, 4; кран Б - в положения 6, 7 для соединения вакуумного насоса с атмосферой; кран Г закрывают; кран В открывают; кран Ж закрывают. Включают вакуумный насос и кран Б переводят в положения 5, 6.

После того, как остаточное давление достигнет 1,3·102 - 2,7·102 Па (1-2 мм рт. ст.), кран А переводят в положения 1, 2, 3, а затем кран Б переводят в положения 6, 7. Вакуумный насос останавливают.

2.2.5. Если аппарат собран герметично, остаточное давление 1,3·102 - 2,7·102 Па (1-2 мм рт. ст.) в системе не изменяется в течение 15-20 мин. Если аппарат не держит вакуум, его проверяют по частям для установления и устранения места течи.

1

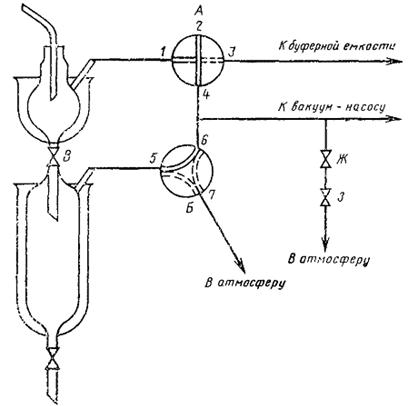

Черт. 3

2.2.6. После каждой перегонки аппарат промывают 1 дм3 нефраса, затем продувают воздухом.

После проведения 10-12 перегонок аппарат промывают вначале спирто-толуольной смесью, а затем нефрасом.

При работе с высокосмолистыми нефтями с содержанием асфальтосмолистых веществ более 20 % и высокосернистыми нефтями с содержанием серы более 2 % аппарат промывают после трех перегонок спирто-толуольной смесью, затем нефрасом и продувают воздухом.

(Измененная редакция, Изм. № 1).

3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

3.1. Атмосферная перегонка

3.1.1. Перед началом перегонки все краны смазывают смазкой ЦИАТИМ-221 или другой вакуумной смазкой (необходимо следить, чтобы смазка не попала в отверстия кранов).

3.1.2. Краны манифольда ставят в следующие положения (см. черт. 3): кран А - 1,2, 4; кран Б - 5, 7; кран В открывают, кран Г закрывают, кран Ж и зажим З открывают.

3.1.3. В холодильник 5 узла конденсации (см. черт. 1) пускают воду с температурой не выше 25 °С, в рубашки приемников 3 (см. черт. 1) загружают лед.

3.1.4. Нефть или нефтепродукт в количестве 1,9 или 3,0 дм3 наливают в предварительно взвешенный кубик через горловину и взвешивают (см. черт. 1). Кубик соединяют с колонкой через накидную гайку 17, которую плотно завинчивают. Трубку 16 соединяют открытым концом через накидную гайку и переходную трубку с дифференциальным манометром 13.

3.1.5. В карман для термопары вставляют термопару 21 (см. черт. 1).

Для уменьшения потерь тепла место соединения кубика с колонкой и колонки с головкой конденсатором закрывают стеклянной или асбестовой тканью.

Кран Д (см. черт. 1 и 2) до начала перегонки закрывают.

3.1.6. Аппарат включают в электросеть нажимом кнопки 12 (см. черт. 2) при этом должна загореться сигнальная лампа 18 (см. черт. 2). Нажимом кнопки 9 (см. черт. 2) вверх поднимают электропечь. Включают потенциометр. Включают обогрев дна печи и колонки с помощью автотрансформаторов 5, 7 (черт. 2).

3.1.6.1. Обогрев стенки печи, используемый только при перегонке высокосмолистых нефтей, включают с помощью автотрансформатора 6 (см. черт. 2) только в начальный момент перегонки для более равномерного нагрева продукта. Через 30-40 мин обогрев стенки печи выключают.

3.1.6.2. Обогрев регулируют так, чтобы разгонка началась через 1,5-2 ч.

3.1.7. Кран Д (черт. 1) закрыт до тех пор, пока не установится равновесие в колонке. Признаком равновесия является прекращение колебания давления, определяемого по дифференциальному манометру, и стабилизация температуры паров.

После этого кран Д (черт. 1) открывают и начинают отбор фракций.

3.1.8. Перегонку нефти проводят со скоростью 3-4 см3/мин при загрузке 3 дм3 и 2-2,5 см3/мин - при загрузке 1,9 дм3. Скорость перегонки контролируют секундомером и измерением объема дистиллята в приемниках. Заданную скорость регулируют краном и электрообогревом печи и колонки при постоянном перепаде давления в дифференциальном манометре.

3.1.9. При нормальном режиме работы аппарата разность температуры паров в колонке и жидкости в кубике во время отбора бензиновых фракций должна быть выше 100 °С.

Отбор фракций при атмосферном давлении производят до температуры 200 °С (в случае высокосернистых и высокосмолистых нефтей - до 180 °С).

Фракции собирают в колбы и взвешивают с погрешностью не более 0,1 г.

3.1.10. При температуре паров 180-200 °С атмосферную перегонку прекращают: выключают обогрев печи и колонки при помощи автотрансформаторов 5, 7 (см. черт. 2), опускают печь нажимом кнопки 11, выключают потенциометр. Прекращают доступ воды в холодильник.

Нажимом кнопки 13 (см. черт. 2) аппарат отключают от электросети.

3.2. Вакуумная перегонка

3.2.1. После отбора бензиновых фракций при атмосферном давлении начинают вакуумную перегонку. Фракции, выкипающие при температуре до 320 °С, отбирают при остаточном давлении 1,3·103 - 1,6·103 Па (10-12 мм рт. ст.), фракции, выкипающие выше 320 °С - при остаточном давлении 1,3·102 - 2,7·102 Па (1-2 мм рт. ст.), которое определяется по ртутному вакууметру 11. Пересчет температур производят по номограмме (черт. 4). Допускается пересчет температур производить по табл. 1-14 справочного приложения 1.

Перед началом вакуумной перегонки тщательно смазывают все краны.

(Измененная редакция, Изм. № 1).

3.2.2. При отборе фракций, выкипающих при температуре 200-320 °С, в холодильник пускают воду, в рубашки приемников наливают холодную воду. Перед началом перегонки краны манифольда ставят согласно обозначениям на черт. 3 в следующие положения: А - 1, 3, 4; Б - 5, 6; Г закрывают, В открывают, кран Ж и зажим З полностью открывают.

3.2.3. Включение аппарата - по п. 3.1.6. Нажимом кнопки 15 (см. черт. 2) включают вакуумный насос. Постепенным завинчиванием зажима З (см. черт. 3) остаточное давление доводят до 1,3·103 Па (10 мм рт. ст.) по показанию вакуумметра 11 (см. черт. 1).

Обогрев регулируют так, чтобы перегонка началась через 2,0-2,5 ч.

Кран Д (см. черт. 1) так же, как и при атмосферной перегонке, не открывают до тех пор, пока не установится равновесие в колонке.

При нормальном режиме работы аппарата разность температур жидкости в кубике и паров в головке конденсатора должна быть для керосиновых фракций - 80-100 °С, для дизельных и масляных фракций - 40-80 °С.

Показания дифференциального манометра (мм керосинового столба) при отборе керосино-газойлевых и масляных фракций не должны превышать 100 мм. Увеличение разности давления и дифференциальном манометре выше 100 мм свидетельствует о нарушении баланса нагрева кубика и колонки. В этом случае необходимо не увеличивать нагрев кубика или постепенно увеличить нагрев колонки.

3.2.4. После того, как в колонке установится равновесие, кран Д (см. черт. 1) открывают и начинают отбирать фракции.

3.2.5. Для смены фракций закрывают кран В (см. черт. 3), кран Б плавно ставят в положения 5, 7 для соединения нижней воронки приемника с атмосферой, затем открывают кран Г и фракцию спускают в предварительно взвешенную колбу.

Кран Г закрывают, кран А переводят в положения 1, 2, 3 и кран Б ставят в положения 5, 6 для откачивания воздуха из нижней воронки.

После того, как остаточное давление в нижней воронке и остаточное давление в остальной системе будут равны, что фиксируется показаниями вакуумметров 11, 12 (см черт. 1), кран В открывают, кран А ставят в положения 1, 3, 4 и перегонку продолжают.

При 1,3·103 - 1,6·103 Па (10-12 мм рт. ст.) отбирают фракцию с температурой кипения 200-320 °С при нормальном давлении.

3.2.6. При температуре паров 320 °С выключают обогрев печи и колонки.

Доступ воды в холодильник прекращают, в рубашки приемника наливают горячую воду. Через 5-7 мин включают обогрев печи и колонки и, постепенно закрывая кран Ж (см. черт. 1), доводят остаточное давление до 1,3·102 - 2,7·102 Па (1-2 мм рт. ст.).

3.2.7. Для подогрева парафинистых продуктом, проходящих через краны В и Г (см. черт. 1), может быть использован электрокрючок, который нагревается через розетку 8 (см черт. 2) при включении в электросеть, или горячая вода, заливаемая в рубашки приемников.

3.2.8. Смена фракций при остаточном давлении l,3·102 - 2,7·102 Па (1-2 мм рт. ст.) происходит так же, как и при отборе керосиновых фракций при остаточном давлении 1,3·103 Па (10 мм рт. ст.).

3.2.9. После окончания перегонки выключают потенциометр, выключают обогрев печи и колонки, опускают печь, кран А ставят в положения 1, 2, 3; кран Б - в положения 6, 7; после этого выключают насос. Таким образом, вся система (кубик, колонка, приемник, буферная емкость и т.д.) остается под вакуумом.

3.2.10. Колонку и кубик охлаждают до комнатной температуры. Затем кран Б (см. черт. 3) ставят в положения 5, 7; кран А - в положения 1, 3, 4, т.е. всю систему соединяют с атмосферой. После этого кубик отсоединяют от колонки, взвешивают вместе с остатком, после чего остаток выливают.

3.2.11. При проведении вакуумной перегонки сразу же после атмосферной, отключают обогрев колонки и кубика (опускают печь). После того, как в кубике температура понизится до 180-200 °С, включают вакуум-насос и создают вакуум в системе, постепенно доводя его до остаточного давления 1,3·103 - 1,6·103 Па (10-12 мм рт. ст.), а затем включают обогрев кубика и колонки. При достижении температуры паров 320 °С разгонку продолжают по п. 3.2.6.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Массу отобранных фракций определяют как разность масс колбы с отобранной фракцией и пустой колбы.

4.2. Определяют массовые доли выхода отдельных фракций и остатка от массы пробы нефти или нефтепродукта, взятых для перегонки, и записывают в таблицу, пример которой приведен в справочном приложении 2. Для составления материального баланса определяют суммарный выход фракций с учетом содержания газа. Потери при перегонке вычисляют как разность 100 % и суммарного выхода фракций и остатка. Потери не должны превышать 2,5 %.

(Новая редакция, Изм. № 1).

4.3. (Исключен, Изм. № 1).

4.4. Строят кривую истинной температуры кипения перегоняемого продукта (ИТК) на основании зависимости температуры конца кипения отдельной фракции от ее суммарного выхода. На оси абсцисс откладывают суммарный выход фракции в процентах, на оси ординат - конечную температуру кипения соответствующей фракции. Полученные точки соединяют плавной линией.

(Измененная редакция, Изм. № 1).

4.5. По кривой перегонки (ИТК) устанавливают потенциальное содержание в нефти отдельных фракций нефтепродуктов или их компонентов.

5. Точность метода

5.1. Сходимость

Два результата определения, полученные одним исполнителем, признаются достоверными (с 95 %-ной доверительной вероятностью), если расхождение между ними не превышает:

1 % - при отборе фракций до 200 °С;

2 % -    »        »            »     свыше 200 до 320 °С;

2 % -    »        »            »     свыше 320 °С.

5.2. Воспроизводимость

Два результата испытания, полученные в двух разных лабораториях, признаются достоверными (с 95 %-ной доверительной вероятностью), если расхождение между ними не превышает:

6 % - при отборе фракций до 200 °С;

8 % -     »       »          »          свыше 200 до 320 °С;

5 % -     »       »          »          свыше 320 °С.

Раздел 5. (Введен дополнительно, Изм. № 1).

ПРИЛОЖЕНИЕ 1

Справочное

ТАБЛИЦЫ
для пересчета фактических температур кипения в вакууме на температуры кипения при давлении 101,1
·103 Па (760 мм рт. ст.)

Таблица 1

Фактическая температура кипения при остаточном давлении 6,7·10 Па (0,50 мм рт. ст.), °С
