ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ
С УМЕНЬШЕННЫМ РАЗМЕРОМ «ПОД КЛЮЧ»
С ДИАМЕТРОМ РЕЗЬБЫ СВЫШЕ 48 мм
(класс точности А)
Конструкция и размеры
ГОСТ 10610-72
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГАЙКИ ШЕСТИГРАННЫЕ НИЗКИЕ (класс точности А) Конструкция и размеры Hexagon lock nuts with
reduced width across flat |
ГОСТ Взамен |
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 сентября 1972 г. № 1709 срок действия установлен
с 01.01.74
до 01.01.86
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шестигранные низкие гайки общего назначения с уменьшенным размером «под ключ» класса точности А с диаметром резьбы свыше 48 мм.
(Измененная редакция, Изм. № 2).

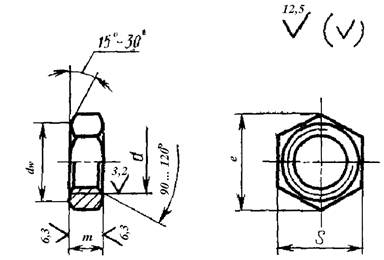

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм. № 2).
мм
|
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
||
|
Шаг резьбы |
крупный |
5,0 |
5,5 |
6,0 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
мелкий |
3,0 |
4,0 |
6,0 и 4,0 |
||||||||||
|
Размер «под ключ» S (пред. откл. при S ≤ 80 мм по h13, при S > 80 мм по h14) |
70 |
75 |
85 |
95 |
100 |
105 |
115 |
130 |
145 |
155 |
180 |
210 |
|
|
Высота m (пред. откл. по h14) |
24 |
28 |
32 |
35 |
40 |
45 |
50 |
55 |
60 |
65 |
75 |
||
|
Диаметр описанной окружности e, не менее |
78,6 |
84,3 |
95,1 |
106,4 |
112,0 |
117,7 |
129,0 |
145,8 |
162,7 |
174,0 |
202,3 |
236,0 |
|
|
dw, не менее |
66,1 |
70,6 |
79,9 |
89,4 |
94,2 |
98,9 |
108,4 |
122,6 |
136,8 |
146,3 |
170,0 |
198,4 |
|
(Измененная редакция, Изм. № 2).
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется
Пример условного обозначения гайки диаметром резьбы d = 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 02, без покрытия:
Гайка М56-6Н.02 ГОСТ 10610-72
То же, с мелким шагом резьбы с полем допуска 6Н, из материала группы 07, с покрытием 01 толщиной 9 мкм:
Гайка М56´4-6Н.07.019 ГОСТ 10610-72
(Измененная редакция, Изм. № 1, 2).
4. Технические требования - по ГОСТ 18126-72.
5. Теоретическая масса гаек дана в справочном приложении.
ПРИЛОЖЕНИЕ 1
Справочное
|
Теоретическая масса гайки, кг ≈, при номинальном диаметре резьбы d, мм |
||||||||||||
|
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
|
|
Крупный - 5,0; 5,5 и 6,0 |
0,45 |
0,60 |
0,86 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Мелкий - 3,0 и 4,0 |
0,43 |
0,58 |
0,83 |
1,11 |
1,22 |
1,53 |
1,93 |
2,82 |
3,95 |
4.26 |
6,65 |
11,0 |
|
Мелкий - 6,0 |
- |
- |
- |
1,15 |
1,26 |
1,57 |
1,99 |
2,90 |
4,04 |
4,38 |
6,79 |
11,2 |
ПРИЛОЖЕНИЕ 2 (Исключено, Изм. № 2).
