ГОСТ 10608-72
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГАЙКИ ШЕСТИГРАННЫЕ
С УМЕНЬШЕННЫМ
РАЗМЕРОМ
«ПОД КЛЮЧ» С ДИАМЕТРОМ РЕЗЬБЫ
СВЫШЕ 48 мм (класс точности A)
Конструкция и размеры
|
|
Москва |
|
ГАЙКИ ШЕСТИГРАННЫЕ С УМЕНЬШЕННЫМ Конструкция и размеры Hexagon nuts with reduced width across
flat with thread diameter over 48 mm |
ГОСТ Взамен |
Издание с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1986 г. (ИУС 9-80, 4-87).
Постановлением Государственного комитета стандартов Совета Министров СССР от 12 сентября 1972 г. № 1709 дата введения установлена
01.01.74
Ограничение срока действия снято по протоколу № 5-94 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)
1. Настоящий стандарт распространяется на шестигранные гайки общего назначения с уменьшенным размером «под ключ» класса точности А с диаметром резьбы свыше 48 мм.
(Измененная редакция, Изм. № 2).

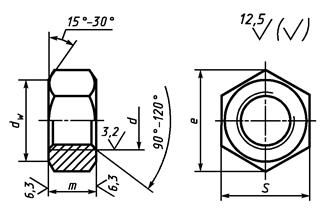

2. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.
мм
|
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
||
|
dw, не менее |
66,1 |
70,8 |
79,9 |
89,4 |
94,2 |
88,9 |
108,4 |
122,6 |
136,8 |
146,3 |
170,0 |
198,4 |
|
|
Шаг резьбы |
крупный |
5,0 |
5,5 |
6,0 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
мелкий |
3,0 |
4,0 |
6,0 и 4,0 |
||||||||||
|
Размер «под ключ» S (пред. откл. при S ≤ 80 мм по h13, при S > 80 мм по h14) |
70 |
75 |
85 |
95 |
100 |
105 |
115 |
130 |
145 |
155 |
180 |
210 |
|
|
Высота m (пред. откл. по h14) |
40 |
44 |
50 |
55 |
60 |
62 |
70 |
78 |
85 |
98 |
110 |
120 |
|
|
Диаметр описанной окружности e, не менее |
78,6 |
84,3 |
95,1 |
106,4 |
112,0 |
117,7 |
129,0 |
145,8 |
162,7 |
174,0 |
202,3 |
236,0 |
|
Примечание. Размеры гаек, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения гайки диаметром резьбы d = 56 мм, с крупным шагом резьбы с полем допуска 6Н, из материала группы 02, без покрытия:
Гайка М56-6Н.02 ГОСТ 10608-72
То же, с мелким шагом резьбы с полем допуска 6Н, из материала группы 07, с покрытием 01 толщиной 9 мкм:
Гайка М56´4-6Н.07.019 ГОСТ 10608-72
(Измененная редакция, Изм. № 1, 2).
4. Технические требования - по ГОСТ 18126-94.
5. Теоретическая масса гаек указана в приложении 1.
ПРИЛОЖЕНИЕ
1
Справочное
|
Теоретическая масса гайки, кг ≈, при номинальном диаметре резьбы d, мм |
||||||||||||
|
(52) |
56 |
64 |
72 |
(76) |
80 |
90 |
100 |
110 |
125 |
140 |
160 |
|
|
Крупный - 5,0; 5,5 и 6,0 |
0,74 |
0,93 |
1,34 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
Мелкий - 3,0 и 4,0 |
0,72 |
0,91 |
1,30 |
1,74 |
2,09 |
2,36 |
3,00 |
4,40 |
6,11 |
6,96 |
11,40 |
17,60 |
|
Мелкий - 6,0 |
- |
- |
- |
1,80 |
2,16 |
2,44 |
3,10 |
4,52 |
6,25 |
7,15 |
11,70 |
17,90 |
ПРИЛОЖЕНИЕ 2 (Исключено, Изм. № 2).
