ГОСТ 10464-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ СТОПОРНЫЕ С НАРУЖНЫМИ
ЗУБЬЯМИ ПОД ВИНТЫ С ПОТАЙНОЙ
И ПОЛУПОТАЙНОЙ ГОЛОВКОЙ С УГЛОМ 90°
КОНСТРУКЦИЯ И РАЗМЕРЫ
|
|
Москва |
|
ШАЙБЫ СТОПОРНЫЕ С
НАРУЖНЫМИ Конструкция и размеры Shake-proof
washers with outside teeth for screws |
ГОСТ Взамен |
Издание с Изменением № 1, утвержденным в марте 1986 г. (ИУС 6-86).
Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1702 дата введения установлена
с 01.01.82
Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.91 № 2209
1. Настоящий стандарт распространяется на насечные и вырубные стопорные шайбы с зубьями под винты с потайной и полупотайной головкой с углом 90°, предназначенные для крепежных деталей с резьбой от 3 до 12 мм.
2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в табл. 1 для насечных шайб, табл. 2 для вырубных шайб.

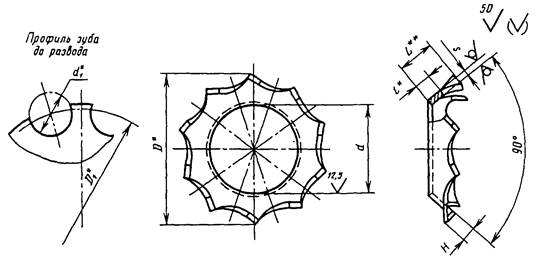

Исполнение 1

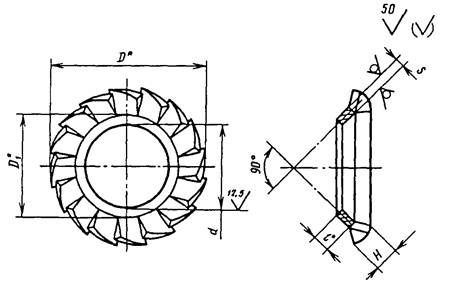

Исполнение 2
_______
* Размеры обеспечиваются инструментом.
** Размер для справок.
(Измененная редакция, Изм. № 1).
Таблица 1
Размеры в мм
|
d |
D |
D1, не более |
s |
H, не менее |
l, не менее |
Число зубьев z |
|||
|
Номин. |
Н13 |
Номин. |
h14 |
||||||
|
3 |
3,2 |
+0,18 |
6,1 |
-0,36 |
4,6 |
0,2 |
0,6 |
0,7 |
12 |
|
4 |
4,2 |
7,8 |
5,3 |
0,3 |
0,90 |
0,8 |
13 |
||
|
5 |
5,2 |
9,8 |
7,1 |
0,4 |
1,20 |
0,9 |
|||
|
6 |
6,3 |
+0,22 |
11,8 |
-0,43 |
8,5 |
0,5 |
1,25 |
1,1 |
14 |
|
8 |
8,4 |
15,6 |
11,9 |
0,7 |
2,10 |
1,8 |
16 |
||
|
10 |
10,5 |
+0,27 |
19,2 |
-0,52 |
13,3 |
2,4 |
|||
|
12 |
12,5 |
22,6 |
17,3 |
0,8 |
2,40 |
2,8 |
20 |
||
Таблица 2
Размеры в мм
|
d |
D |
D1 ± 0,1 |
d1 ± 0,1 |
L |
l |
s |
Н, не менее |
Число зубьев z |
|||
|
Номин. |
Н13 |
Номин. |
h14 |
||||||||
|
3 |
3,2 |
+0,18 |
5,8 |
-0,3 |
6,8 |
2,0 |
2,0 |
0,8 |
0,4 |
0,8 |
8 |
|
4 |
4,2 |
7,7 |
-0,36 |
8,2 |
2,2 |
2,5 |
0,9 |
1,00 |
|||
|
5 |
5,2 |
8,8 |
9,5 |
2,5 |
1,0 |
0,5 |
1,25 |
9 |
|||
|
6 |
6,3 |
+0,22 |
10,8 |
-0,43 |
11,9 |
2,8 |
3,2 |
1,4 |
|||
|
8 |
8,4 |
13,3 |
14,3 |
3,0 |
3,5 |
1,8 |
0,6 |
1,50 |
10 |
||
|
10 |
10,5 |
+0,27 |
16,2 |
17,2 |
3,5 |
4,0 |
2,4 |
0,8 |
2,0 |
||
Примечание к табл. 1, 2. Предельное отклонение толщины шайбы s должно соответствовать стандартам на исходный материал.
Пример условного обозначения стопорной шайбы исполнения 1, под винты с потайной и полупотайной головкой с углом 90° с диаметром резьбы 8 мм, из стали 65Г, с покрытием цинковым с хроматированием, толщиной слоя 6 мкм:
Шайба 8.65Г.016 ГОСТ 10464-81
То же, исполнение 2, из бронзы БрКМц3-1, без покрытия:
Шайба 2.8.БрКМц3-1 ГОСТ 10464-81
(Измененная редакция, Изм. № 1).
3. Угол поворота зубьев вырубных шайб не более 43° к плоскости шайбы. Направление поворота правое.
4. Технические требования - по ГОСТ 10461-81.
5. Теоретическая масса шайб указана в приложении.
6. (Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
|
Теоретическая масса 1000 шт. шайб, кг≈ |
||
|
Исполнение 1 |
Исполнение 2 |
|
|
3 |
0,038 |
0,020 |
|
4 |
0,091 |
0,070 |
|
5 |
0,180 |
0,110 |
|
6 |
0,420 |
0,160 |
|
8 |
0,829 |
0,330 |
|
10 |
1,199 |
0,550 |
|
12 |
1,999 |
- |
Примечание. Для определения массы шайб из бронзы величины массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
