ГОСТ 10463-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ШАЙБЫ СТОПОРНЫЕ С
НАРУЖНЫМИ ЗУБЬЯМИ
КОНСТРУКЦИЯ И РАЗМЕРЫ
|
|
Москва |
|
ШАЙБЫ СТОПОРНЫЕ С НАРУЖНЫМИ ЗУБЬЯМИ Конструкция и размеры Shake-proof washers with outside teeth. |
ГОСТ Взамен |
Издание с Изменением № 1, утвержденным в марте 1986 г. (ИУС 6-86).
Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1702 дата введения установлена
01.01.82
Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.91 № 2209
1. Настоящий стандарт распространяется на насечные и вырубные стопорные шайбы с наружными зубьями, предназначенные для крепежных деталей с резьбой от 2 до 24 мм.
2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в табл. 1 для насечных шайб, табл. 2 для вырубных шайб.

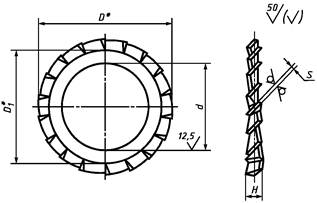

Исполнение 1

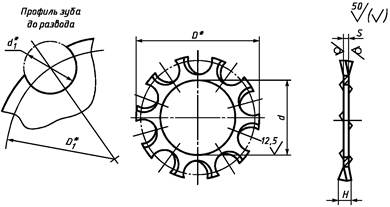

Исполнение 2
________
* Размеры обеспечиваются инструментом.
Таблица 1
Размеры в мм
|
Номинальный диаметр резьбы крепежной детали |
d |
D |
D1, не более |
s |
H, не менее |
Число зубьев z |
||
|
Номин. |
Н13 |
Номин. |
h14 |
|||||
|
2 |
2,2 |
+0,14 |
5,0 |
-0,30 |
3,0 |
0,2 |
0,6 |
6 |
|
2,5 |
2,7 |
6,0 |
4,0 |
0,3 |
0,9 |
|||
|
3 |
3,2 |
+0,18 |
7,0 |
-0,36 |
4,5 |
8 |
||
|
4 |
4,2 |
9,0 |
6,2 |
0,4 |
1,2 |
9 |
||
|
5 |
5,2 |
10,0 |
7,2 |
0,7 |
2,1 |
10 |
||
|
6 |
6,3 |
+0,22 |
12,0 |
-0,43 |
9,2 |
12 |
||
|
8 |
8,4 |
14,0 |
11,2 |
0,8 |
2,2 |
16 |
||
|
10 |
10,5 |
+0,27 |
17,0 |
14,0 |
1,0 |
2,5 |
||
|
12 |
12,5 |
19,0 |
-0,52 |
16,0 |
1,2 |
3,0 |
18 |
|
|
14 |
14,5 |
22,0 |
18,6 |
1,4 |
||||
|
16 |
16,5 |
24,0 |
20,6 |
3,2 |
20 |
|||
|
18 |
18,5 |
+0,33 |
27,0 |
23,6 |
1,7 |
3,7 |
22 |
|
|
20 |
21,0 |
30,0 |
26,2 |
3,9 |
||||
|
22 |
23,0 |
32,0 |
-0,62 |
27,0 |
||||
|
24 |
25,0 |
36,0 |
29,4 |
|||||
Таблица 2
Размеры в мм
|
d |
D |
D1 ± 0,1 |
d1 ± 0,1 |
s |
H, не менее |
Число зубьев z |
|||
|
Номин. |
H13 |
Номин. |
h14 |
||||||
|
3 |
3,2 |
+0,18 |
7,0 |
-0,36 |
6,5 |
2,0 |
0,4 |
0,6 |
8 |
|
4 |
4,2 |
8,8 |
8,2 |
2,2 |
0,5 |
1,0 |
|||
|
5 |
5,2 |
10,2 |
-0,43 |
9,4 |
1,1 |
9 |
|||
|
6 |
6,3 |
+0,22 |
12,2 |
11,6 |
2,8 |
0,6 |
1,2 |
||
|
8 |
8,4 |
15,4 |
14,4 |
3,0 |
0,8 |
1,7 |
10 |
||
|
10 |
10,5 |
+0,27 |
18,0 |
17,0 |
3,5 |
0,9 |
1,9 |
||
|
12 |
12,5 |
21,0 |
-0,52 |
20,0 |
1,0 |
12 |
|||
|
14 |
14,5 |
23,6 |
22,8 |
4,0 |
2,0 |
||||
|
16 |
16,5 |
26,5 |
25,5 |
4,5 |
1,2 |
2,3 |
|||
|
18 |
18,5 |
+0,33 |
30,0 |
28,5 |
5,0 |
2,6 |
|||
|
20 |
21,0 |
33,0 |
-0,62 |
31,0 |
2,4 |
14 |
|||
|
22 |
23,0 |
35,0 |
33,5 |
1,5 |
2,9 |
||||
|
24 |
25,0 |
38,0 |
36,0 |
5,5 |
3,0 |
||||
Примечание к табл. 1, 2. Предельное отклонение толщины шайбы s должно соответствовать стандартам на исходный материал.
Пример условного обозначения стопорной шайбы с наружными зубьями исполнения 1 для крепежной детали с диаметром резьбы 12 мм, из стали 65Г, с покрытием цинковым с хроматированием, толщиной слоя 6 мкм:
Шайба 12.65Г.016 ГОСТ 10463-81
То же исполнения 2, из бронзы БрКМц3-1, без покрытия:
Шайба 2.12. БрКМц3-1 ГОСТ 10463-81
(Измененная редакция, Изм. № 1).
3. Угол поворота зубьев вырубных шайб не более 43° к плоскости шайбы. Направление поворота правое.
4. Технические требования - по ГОСТ 10461-81.
5. Теоретическая масса шайб указана в справочном приложении.
6. (Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ
Справочное
|
Теоретическая масса 1000 шт. шайб, кг≈ |
||
|
Исполнение 1 |
Исполнение 2 |
|
|
2 |
0,025 |
- |
|
2,5 |
0,035 |
- |
|
3 |
0,072 |
0,030 |
|
4 |
0,156 |
0,100 |
|
5 |
0,327 |
0,140 |
|
6 |
0,449 |
0,200 |
|
8 |
0,622 |
0,560 |
|
10 |
1,100 |
0,670 |
|
12 |
1,515 |
1,100 |
|
14 |
2,363 |
1,240 |
|
16 |
2,622 |
1,800 |
|
18 |
4,054 |
2,500 |
|
20 |
4,811 |
2,800 |
|
22 |
5,189 |
3,950 |
|
24 |
7,033 |
4,600 |
Примечание. Для определения массы шайб из бронзы, величины массы, указанные в таблице, следует умножить на коэффициент 1,08.
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
