МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЕЗЦЫ РАСТОЧНЫЕ
ДЕРЖАВОЧНЫЕ Конструкция и размеры High-speed steel boring tools with
holders. |
ГОСТ |
Дата введения 01.01.74
1. Настоящий стандарт распространяется на расточные державочные резцы общего назначения из быстрорежущей стали.
2. Резцы должны изготовляться следующих типов:
1 - резцы для прямого крепления;
2 - резцы упорные для прямого крепления;
3 - резцы для косого крепления под углом 45°;
4 - резцы для косого крепления под углом 60°.
3. Конструкция и основные размеры резцов должны соответствовать указанным на черт. 1 - 4 и в табл. 1 - 4.
Таблица 1
мм
|
Применяемость |
Сечение резца h × b |
L |
п |
l |
|
|
2142-0642 |
|
6 × 6 |
20 |
4 |
- |
|
2142-0644 |
|
25 |
|||
|
2142-0646 |
|
32 |
|||
|
2142-0648 |
|
8 × 8 |
25 |
5 |
|
|
2142-0650 |
|
32 |
|||
|
2142-0652 |
|
40 |
|||
|
2142-0654 |
|
10 × 10 |
32 |
6 |
|
|
2142-0656 |
|
40 |
|||
|
2142-0658 |
|
50 |
|||
|
2142-0660 |
|
12 × 12 |
40 |
7 |
- |
|
2142-0662 |
|
50 |
|||
|
2142-0664 |
|
63 |
30 |
||
|
2142-0666 |
|
16 × 16 |
63 |
10 |
|
|
2142-0668 |
|
80 |
Пример условного обозначения резца типа 1, сечением h × b = 8 × 8 мм, L = 32 мм:
Резец 2142-0650 ГОСТ 10044- 73
Тип 2
* Размер, обозначенный звездочкой, является справочным.
** Допускается K = 3/4h.
Таблица 2
мм
|
Применяемость |
Сечение резца h × b |
L |
l |
|
|
2142-0574 |
|
6 × 6 |
20 |
- |
|
2142-0552 |
|
25 |
||
|
2142-0554 |
|
32 |
||
|
2142-0576 |
|
8 × 8 |
20 |
|
|
2142-0578 |
|
25 |
||
|
2142-0580 |
|
32 |
||
|
2142-0001 |
|
40 |
||
|
2142-0002 |
|
10 × 10 |
32 |
|
|
2142-0560 |
|
40 |
||
|
2142-0562 |
|
50 |
||
|
2142-0564 |
|
12 × 12 |
40 |
|
|
2142-0566 |
|
50 |
||
|
2142-0003 |
|
63 |
30 |
|
|
2142-0004 |
|
16 × 16 |
50 |
- |
|
2142-0570 |
|
63 |
30 |
|
|
2142-0572 |
|
80 |
||
|
2142-0005 |
|
20 × 20 |
63 |
|
|
2142-0006 |
|
80 |
||
|
2142-0007 |
|
100 |
Пример условного обозначения резца типа 2, сечением h × b = 12 × 12 мм, L = 50 мм:
Резец 2142-0566 ГОСТ 10044-73
Тип 3
* Размер, обозначенный звездочкой, является справочным.
** Допускается K = 3/4h.
Таблица 3
мм
|
Применяемость |
Сечение резца h × b |
L |
п |
l |
|
|
2142-0528 |
|
6 × 6 |
20 |
2,5 |
- |
|
2142-0502 |
|
25 |
|||
|
2142-0504 |
|
32 |
|||
|
2142-0530 |
|
8 × 8 |
20 |
3,5 |
|
|
2142-0506 |
|
25 |
|||
|
2142-0508 |
|
32 |
|||
|
2142-0510 |
|
40 |
|||
|
2142-0512 |
|
10 × 10 |
32 |
4,5 |
- |
|
2142-0514 |
|
40 |
|||
|
2142-0516 |
|
50 |
|||
|
2142-0518 |
|
12 × 12 |
40 |
5,0 |
|
|
2142-0520 |
|
50 |
|||
|
2142-0522 |
|
63 |
30 |
||
|
2142-0008 |
|
16 × 16 |
50 |
6,0 |
- |
|
2142-0524 |
|
63 |
30 |
||
|
2142-0526 |
|
80 |
|||
|
2142-0009 |
|
20 × 20 |
63 |
8,0 |
|
|
2142-0011 |
|
80 |
|||
|
2142-0012 |
|
100 |
Пример условного обозначения резца типа 3, сечением h × b = 12 × 12 мм, L = 50 мм:
Резец 2142-0520 ГОСТ 10044-73
Тип 4
* Размер, обозначенный звездочкой, является справочным.
** Допускается K = 3/4h.
Таблица 4
мм
|
Применяемость |
Сечение резца h × b |
L |
п |
l |
|
|
2142-0602 |
|
8 × 8 |
20 |
4 |
- |
|
2142-0604 |
|
25 |
|||
|
2142-0606 |
|
32 |
|||
|
2142-0608 |
|
40 |
|||
|
2142-0610 |
|
10 × 10 |
32 |
5 |
|
|
2142-0612 |
|
40 |
|||
|
2142-0614 |
|
50 |
|||
|
2142-0616 |
|
12 × 12 |
40 |
6 |
|
|
2142-0618 |
|
50 |
|||
|
2142-0620 |
|
63 |
30 |
||
|
2142-0622 |
|
16 × 16 |
63 |
8 |
|
|
2142-0624 |
|
80 |
|||
|
2142-0013 |
|
6 × 6 |
20 |
3 |
- |
|
2142-0014 |
|
25 |
|||
|
2142-0015 |
|
32 |
|||
|
2142-0016 |
|
16 × 16 |
50 |
8 |
|
|
2142-0017 |
|
20 × 20 |
63 |
10 |
30 |
|
2142-0018 |
|
80 |
|||
|
2142-0019 |
|
100 |
Пример условного обозначения резца типа 4, сечением h × b = 8 × 8 мм, L = 40 мм:
Резец 2142-0608 ГОСТ 10044-73
(Измененная редакция, Изм. № 1).
4. Элементы конструкции и геометрические параметры резцов указаны в приложении.
5. Форма заточки передней поверхности и доводка режущей части - по ГОСТ 18868.
6. Технические требования - по ГОСТ 10047.
7. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИИ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЗЦОВ
1. Элементы конструкции и геометрические параметры резцов указаны на черт. 1 - 4 и в табл. 1 - 4.

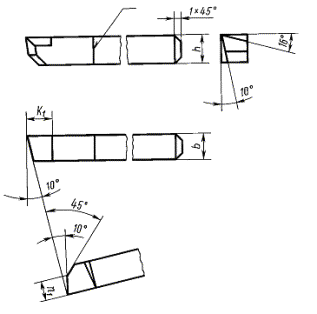

Тип 1
Таблица 1
мм
|
Сечение резца h × b |
n1 |
K1 |
|
6 × 6 |
4 |
6 |
|
8 × 8 |
5 |
8 |
|
10 × 10 |
7 |
10 |
|
12 × 12 |
8 |
12 |
|
16 × 16 |
11 |
15 |

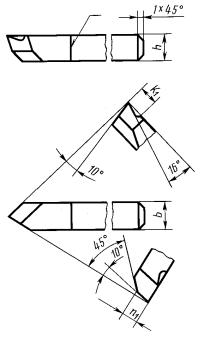

Тип 2
Таблица 2
мм
|
Сечение резца h × b |
n1 |
K1 |
|
6 × 6 |
4 |
6 |
|
8 × 8 |
5 |
8 |
|
10 × 10 |
7 |
10 |
|
12 × 12 |
8 |
12 |
|
16 × 16 |
11 |
15 |
|
20 × 20 |
14 |
18 |

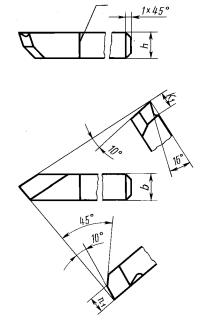

Tun 3
Таблица 3
мм
|
Сечение резца h × b |
n1 |
K1 |
|
6×6 |
4 |
4 |
|
8×8 |
5 |
5 |
|
10×10 |
7 |
6 |
|
12×12 |
8 |
8 |
|
16×16 |
11 |
10 |
|
20×20 |
14 |
14 |

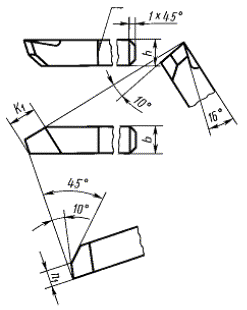

Тип 4
(Измененная редакция, Изм. № 1, 2).
Таблица 4
мм
|
Сечение резца h × b |
n1 |
K1 |
|
6 × 6 |
4 |
4 |
|
8 × 8 |
5 |
5 |
|
10 × 10 |
7 |
6 |
|
12 × 12 |
8 |
8 |
|
16 × 16 |
11 |
10 |
|
20 × 20 |
14 |
14 |
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 18.01.73 № 112
3. Стандарт полностью соответствует СТ СЭВ 405-77, СТ СЭВ 406-77, СТ СЭВ 407-77
4. ВЗАМЕН ГОСТ 10044-62, МН 670-64, МН 671-64, МН 5225-64, МН 5226-64
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
6. Ограничение срока действия снято Постановлением Госстандарта СССР от 13.12.89 № 3697
7. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в июне 1980 г., в декабре 1989 г. (ИУС 8-80, 3-90)
