ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ
ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.47

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС
ВОЗВЕДЕНИЯ ДАМБЫ ВЫСОТОЙ 10 м
ИЗ РАЗРЫХЛЕННОГО СКАЛЬНОГО ГРУНТА
С ЯДРОМ ИЗ СУГЛИНКА
НА ЗАБОЛОЧЕННОЙ ОБВОДНЕННОЙ ТЕРРИТОРИИ

МОСКВА – 1989

РАЗРАБОТАНА

ВНИПИИСТРОМСЫРЬЕ

Главный инженер института    Р.А. Родин

Главный инженер проекта        В.Н. Буман

ОДОБРЕНА

Отделом организации и технологии

строительного производства Госстроя СССР

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 01.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для возведения дамб из разрыхленного скального грунта с ядром из суглинка на заболоченной обводненной территории при сооружении объектов промышленного и мелиоративного строительства.

1.2. Типовая технологическая карта может быть использована при возведении дамб высотой 10, 20 и 30 м.

1.3. В данной технологической карте приведен пример возведения дамбы с параметрами:

длина - 350 м, ширина гребня - 1,0 м, высота - 10 м, заложение откосов: верхового - 1:3, низового - 1:2, глубина выемки некачественных грунтов - 2 м.

Уровень грунтовых вод совпадает с поверхностью земли.

Объем выемки некачественных грунтов - 24510 м3.

Объем отсыпки дамбы разрыхленным скальным грунтом - 45200 м3.

Объем отсыпки ядра из суглинка - 13400 м3.

Объем отсыпки обратного фильтра из песчано-гравийной смеси - 10200 м3.

1.4. Строительство осуществляется в средней зоне СССР при положительных температурах воздуха.

1.5. При привязке технологической карты к конкретному объекту и условиям строительства необходимо скорректировать объемы работ, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных, основных и отделочных операций.

2.2. К подготовительным операциям относятся:

разбивка осей и контуров дамбы с установкой разбивочных знаков и реперов, устройство освещения мест разработки и укладки грунта, устройство подъездных землевозных автодорог.

2.3. К основным операциям относятся:

устройство подсыпок для проезда механизмов в пределах контура дамбы;

выемка некачественных грунтов в основании дамбы;

открытый водоотлив из котлована в основании дамбы;

разработка разрыхленного скального грунта, песчано-гравийной смеси и суглинка в карьере;

возведение дамбы из разрыхленного скального грунта;

устройство обратного фильтра;

устройство ядра из суглинка;

водоотлив;

отсыпка разворотных площадок и их разборка.

2.4. К отделочным операциям относится планировка гребня и откосов дамбы.

2.5. Состав вариантов комплексов машин, применяемых для основных и отделочных операций.

Таблица 1

Технологическая операция

Варианты комплексов машин

1

2

3

4 (аналог)

Устройство подсыпок для проезда механизмов

Бульдозер ДЗ-110А. Каток ДУ-47Б

Бульдозер ДЗ-110А. Каток ДУ-47Б

Бульдозер ДЗ-110А. Каток ДУ-47Б

Бульдозер ДЗ-110А. Каток ДУ-47Б

Выемка некачественных грунтов в основании дамбы. Открытый водоотлив.

Экскаватор ЭО-5111Б драглайн. Автомобиль - самосвал КамАЗ-5511. Автогрейдер ДЗ-31-1. Бульдозер ДЗ-110А. Насос КМ80-50-200-СД

Экскаватор ЭО-5111Б драглайн. Автомобиль - самосвал КамАЗ-5511. Автогрейдер ДЗ-31-3. Бульдозер ДЗ-110А. Насос КМ80-50-200-СД

Экскаватор ЭО-5111Б драглайн. Автомобиль - самосвал КамАЗ-5511. Автогрейдер ДЗ-31-3. Бульдозер ДЗ-110А. Насос КМ80-50-200-СД

Экскаватор ЭО-5111Б драглайн. Автомобиль - самосвал КамАЗ-5511. Автогрейдер ДЗ-31-1. Бульдозер ДЗ-110А. Насос КМ80-50-200-СД

Разработка разрыхленного скального грунта, песчано-гравийной смеси и суглинка в карьере

Экскаватор ЭО-4121Б прямая лопата. Автомобиль - самосвал КамАЗ-5511. Автогрейдер ДЗ-31-1

Экскаватор ЭО-4111В прямая лопата. Автомобиль - самосвал КамАЗ-5511. Автогрейдер ДЗ-31-1

Экскаватор ЭО-5122А прямая лопата. Автомобиль - самосвал КрАЗ-256Б. Автогрейдер ДЗ-31-1

Экскаватор ЭО-5111Б прямая лопата. Автомобиль - самосвал КамАЗ-5511. Автогрейдер ДЗ-31-1

Возведение дамбы из разрыхленного скального грунта.

Бульдозер ДЗ-110А. Каток А-12. Трактор Т-130.1.Г-1.

Бульдозер ДЗ-110А. Каток А-12. Трактор Т-130.1.Г-1.

Бульдозер ДЗ-110А. Каток А-12. Трактор Т-130.1.Г-1.

Бульдозер ДЗ-110А. Каток А-12. Трактор Т-130.1.Г-1.

Устройство обратного фильтра

Поливочная машина ПМ-130Б.

Поливочная машина ПМ-130Б.

Поливочная машина ПМ-130Б.

Поливочная машина ПМ-130Б.

Устройство ядра из суглинка.

Насос КМ80-50-200-СД.

Насос КМ80-50-200-СД.

Насос КМ80-50-200-СД.

Насос КМ80-50-200-СД.

Водоотлив. Отсыпка разворотных площадок и их разборка

Экскаватор ЭО-4121Б грейфер. Автогрейдер ДЗ-31-1

Экскаватор ЭО-4121Б грейфер. Автогрейдер ДЗ-31-1

Экскаватор ЭО-4121Б грейфер. Автогрейдер ДЗ-31-1

Экскаватор ЭО-4121Б грейфер. Автогрейдер ДЗ-31-1

Планировочные работы

Бульдозер ДЗ-110А

Бульдозер ДЗ-110А

Бульдозер ДЗ-110А

Бульдозер ДЗ-110А

Ведущими машинами в комплексе являются:

в варианте 1 - экскаватор ЭО-4121Б, оборудованный прямой лопатой;

в варианте 2 - экскаватор ЭО-4111В, оборудованный прямой лопатой;

в варианте 3 - экскаватор ЭО-5122А, оборудованный прямой лопатой;

в варианте 4 - экскаватор ЭО-5111Б, оборудованный прямой лопатой.

2.6. Технология производства работ для варианта 1.

Дамба устраивается на обводненном участке местности. Предварительно, до начала выемки некачественных грунтов в основании дамбы устраивается подъездная автодорога к мосту производства работ и подсыпки для проезда механизмов и автомобилей-самосвалов по всей площади участка работ.

Автодорога и подсыпки устраиваются из доменного шлака либо из другого местного строительного материала шириной 5,50 м и высотой 0,50 м над поверхностью земли. Привезенный автомобилями-самосвалами шлак отсыпается «с головы», разравнивается бульдозером ДЗ-110А и уплотняется катком ДУ-47Б.

Выемка некачественных грунтов в основании дамбы производится экскаватором ЭО-5111Б, оснащенным драглайном. Грунт грузят на автомобили-самосвалы и вывозят в отвал. Разработка грунта выполняется при движении экскаватора и автомобилей-самосвалов по подсыпкам.

Разработка некачественных грунтов экскаватором ведется под защитой открытого водоотлива. Для этого в самой низкой точке основания дамбы устраивается водоприемный зумпф, из которого грунтовая вода откачивается насосом КМ-80-50-200-СД за пределы основания дамбы.

Экскаватор начинает разработку от зумпфа и двигается в направлении, противоположном уклону основания дамбы.

Одновременно с некачественными грунтами разрабатывается шлак, уложенный в подсыпки.

Материалы, из которых отсыпается дамба, разрабатываются в карьерах экскаватором ЭО-4121Б, оборудованным обратной лопатой.

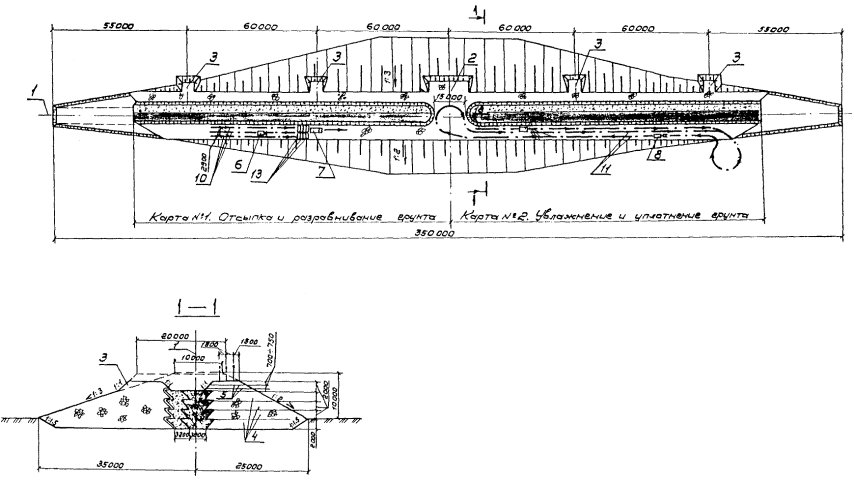

Возведение дамбы выполняется слоями по 2,00 м.

Первоначально отсыпается часть дамбы из разрыхленного скального грунта. Отсыпка ведется по двухкартной схеме, где в технологической последовательности чередуются операции: отсыпка разрыхленного скального грунта автомобилями-самосвалами КамА3-5511 и разравнивание его бульдозером ДЗ-110A; увлажнение поливочной машиной ПМ-130Б и уплотнение прицепным вибрационным катком А-12.

Отсыпка части дамбы из разрыхленного скального грунта производится слоями по 0,70 - 0,75 м, причем для возможности проезда автомобилей-самосвалов в верхней части каждого слоя необходимо устраивать дороги из наиболее мелких отсортированных частиц каменного материала.

Во вторую очередь устраивается обратный фильтр из щебня и песчано-гравийной смеси.

Щебень подвозят автомобилями-самосвалами и разгружают на бровке откоса отсыпанной части дамбы. Разравнивание щебня по откосу производится автогрейдером ДЗ-31-1.

Песчано-гравийную смесь разгружают у бровки откоса отсыпанной части дамбы и подают к месту укладки экскаватором ЭО-4121Б, оборудованным грейдером.

Разравнивание песчано-гравийной смеси производится бульдозером ДЗ-110А слоями по 0,70 - 0,75 м.

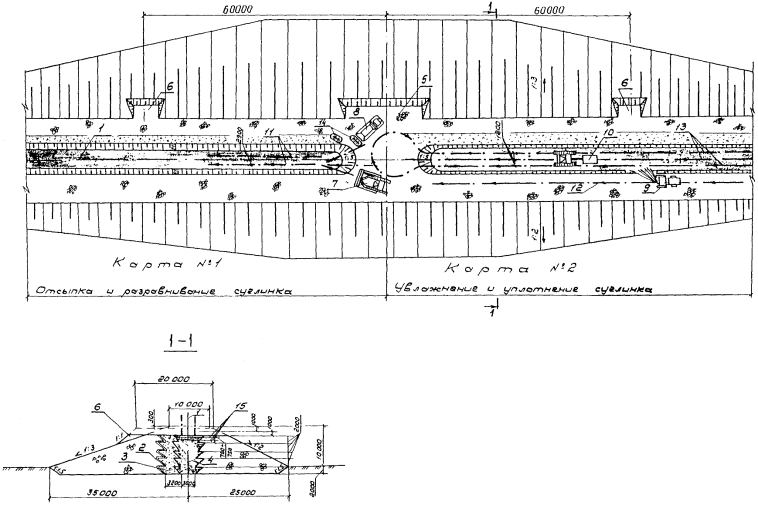

Укладку суглинка в ядро дамбы ведут по двухкартной схеме.

Подвезенный автомобилями-самосвалами суглинок разгружают на бровке траншеи в одном месте и перемещают бульдозером ДЗ-110А вдоль траншеи к месту укладки с разравниванием слоями по 0,70 - 0,75 м на одной карте. При этом дальность перемещения бульдозера не должна превышать 100,00 м. Уплотнение суглинка производится на другой карте прицепным виброкатком А-12. Увлажнение суглинка производится в карьере при его разработке. Возведение дамбы из разрыхленного скального грунта, устройство обратного фильтра и ядра из суглинка ниже уровня грунтовых вод производится под защитой открытого водоотлива.

Для возведения верха дамбы используются разворотные площадки для катка и автомобилей-самосвалов. Грунт от разборки разворотных площадок укладывается в гребень дамбы бульдозером ДЗ-110А. Планировка откосов и гребня дамбы выполняется бульдозером ДЗ-110А. Землевозные дороги, по которым транспортируются грунты, должны постоянно поддерживаться автогрейдером ДЗ-31-1 в рабочем состоянии.

2.7. Возведение дамбы выполняется (при работе в одну смену) для варианта 1 следующим составом:

машинисты бульдозера 6 разряда                                - 2,

машинисты экскаватора 6 разряда                              - 7,

пом. машинистов экскаватора 5 разряда                    - 2,

машинист катка 6 разряда                                            - 1,

машинист катка 5 разряда                                            - 1,

машинист автогрейдера 6 разряда                               - 1,

машинист насоса 4 разряда                                          - 1,

машинист поливочной машины 4 разряда                 - 1,

(водитель 3 класса)

водители автомобилей-самосвалов III класса            - 8.

2.8. Контроль качества выполняемых работ производится в соответствии с табл. 2.

Таблица 2

Наименование операций, подлежащих контролю

Контроль качества выполнения операции

производителем работ

мастером

Состав

Способы, инструмент

Время

Привлекаемые службы

Разбивка осей и контуров дамбы, подсыпок для проезда и землевозных автодорог

Устройство подсыпок для проезда и землевозных автодорог

Точность выноса разбивки, осадка подсыпок

Теодолит, стальная рулетка

До разработки и отсыпки грунта

Геодезическая

-

Выемка некачественных грунтов в основании дамбы. Водоотлив

Геометрические размеры в плане. Очередность разработки грунта

Визуально, нивелир, стальная рулетка, откосник

В процессе устройства котлована под основание дамбы

Геодезическая, грунтовая лаборатория

-

Возведение дамбы из разрыхленного скального грунта, устройство обратного фильтра, устройство ядра из суглинка. Водоотлив при возведении дамбы ниже уровня грунтовых вод

Толщина слоев отсыпки, геотехнические свойства грунта, геометрические размеры в плане, высотные отметки, водоотлив

Нивелир, стальная рулетка, откосник, плотномер, влагомер

В процессе возведения дамбы

Геодезическая, грунтовая лаборатория

-

Планировочные работы, разборка разворотных площадок

Соблюдение проектных отметок, крутизна откосов

Нивелир, откосник

После возведения дамбы

Геодезическая

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование показателей

Варианты комплексов механизации работ

1

2

3

4 (аналог)

При высоте дамбы 10,0 м

Объем работ, м3

98470

98470

98470

98470

Общая трудоемкость, чел.-дн.

1630,1

1778,4

1559,1

1877,7

То же, на 1000 м3 грунта, чел.-ч

135,7

148,1

129,8

156,4

Затраты машинного времени на весь объем работ, маш.-смен

1571,0

1719,3

1357,8

1573,9

Продолжительность процесса при двухсменной работе, день

50,5

53,1

48,3

52,8

Выработка на 1 маш.-ч, м3

7,7

7,0

8,8

7,6

Стоимость затрат труда на весь объем работ, руб.-коп.

11689-20

13105-31

12390-47

15606-70

То же, на 1000 м3 грунта, руб.-коп.

118-71

133-09

125-83

138-18

Приведенные затраты на весь объем работ, руб.

108908

110779

102310

110286

То же, на 1000 м3 грунта, руб.

1106

1125

1039

1120

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+14

-5

+81

-

Прямые затраты на 1000 м3 грунта, руб.

1050

1067

981

1060

При высоте дамбы 20,0 м

Объем работ, м3

208300

208300

208300

208300

Общая трудоемкость, чел.-дн.

3097,2

3375,1

2963,4

3574,2

То же, на 1000 м3 грунта, чел.-ч

121,9

132,9

116,7

140,7

Затраты машинного времени на весь объем работ, маш.-смен

2984,9

3266,7

2579,8

2990,4

Продолжительность процесса при двухсменной работе, день

60,6

63,7

58,0

63,4

Выработка на 1 маш.-ч, м3

8,5

7,8

9,8

8,5

Стоимость затрат труда на весь объем работ, руб.-коп.

22677-05

25424-30

24038-10

25852-73

То же, на 1000 м3 грунта, руб.-коп.

108-87

122-06

115-40

124-11

Приведенные затраты на весь объем работ, руб.

208717

214549

197885

213299

То же, на 1000 м3 грунта, руб.

1002

1030

950

1024

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+22

-6

+74

-

При высоте дамбы 30,0 м

Объем работ, м3

449200

449200

449200

449200

Общая трудоемкость, чел.-дн.

6091,7

6720,4

5921,4

7043,2

То же, на 1000 м3 грунта, чел.-ч

111,2

122,7

108,1

128,6

Затраты машинного времени на весь объем работ, маш.-смен

5970,4

6530,4

5169,4

5980,8

Продолжительность процесса при двухсменной работе, день

90,2

95,5

85,9

94,3

Выработка на 1 маш.-ч, м3

9,2

8,4

10,6

9,2

Стоимость затрат труда на весь объем работ, руб.-коп.

45240-32

50808-60

48071-15

51725-54

То же, на 1000 м3 грунта, руб.-коп.

100-71

113-11

107-01

115-15

Приведенные затраты на весь объем работ, руб.

429435

440216

406526

435724

То же, на 1000 м3 грунта, руб.

956

980

905

970

Эффективность в сравнении с аналогом на 1000 м3 грунта, руб.

+14

-10

+65

-

Примечание. Технико-экономические показатели для дамб высотой 20 и 30 м приведены без представления калькуляции затрат труда.

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструменте, инвентаре и приспособлениях приведена в табл. 4.

Таблица 4

Наименование машин, оборудования, инструментов и приспособлений

Тип

Марка ГОСТ

Количество машин для вариантов механизации, кг

Техническая характеристика

1

2

3

4

Бульдозер с неповоротным отвалом, управление гидравлическое

На тракторе класса 10 т

ДЗ-110А

2

2

2

2

Трактор Т-130.1.Г-1, длина отвала 3220 мм

Экскаватор универсальный

Одноковшовый, гидравлический, на гусеничном ходу

ЭО-4121Б

22894-77

5

-

-

-

Оборудован прямой лопатой. Ковш 1,0 м3

Экскаватор универсальный

Одноковшовый, канатный, на гусеничном ходу

ЭО-4111В

17343-83

-

7

-

-

Оборудован прямой лопатой. Ковш 0,65 м3

Экскаватор универсальный

Одноковшовый, гидравлический, на гусеничном ходу

ЭО-5122А

22894-77

-

-

4

-

Оборудован прямой лопатой. Ковш 1,6 м3

Экскаватор универсальный

Одноковшовый, канатный, на гусеничном ходу

ЭО-5111Б

17343-83

-

-

-

5

Оборудован прямой лопатой. Ковш 1,0 м3

Экскаватор универсальный

Одноковшовый, канатный, на гусеничном ходу

ЭО-5111Б

17343-83

2

2

2

2

Оборудован драглайном. Ковш 1,0 м3

Экскаватор универсальный

Одноковшовый, гидравлический, на гусеничном ходу

ЭО -4121Б

22894-77

1

1

1

1

Оборудован грейдером. Ковш 0,65 м3

Автогрейдер

Среднего типа, самоходный

ДЗ-31-1

9420-79

1

1

1

1

Мощность двигателя 96 кВт, длина отвала 3700 мм

Каток

Вибрационный самоходный, двухвальцовый с гладкими вальцами

ДУ-47Б

1

1

1

1

Мощность двигателя 37 кВт. Масса 6-8 т. Ширина уплотняемой полосы 1200 мм

Каток (производство ГДР)

Прицепной вибрационный

А-12

1

1

1

1

Масса 12 т. Ширина уплотняемой полосы 2000 мм

Трактор промышленный, общего назначения

Класса 10 т, гусеничный

Т-130.1.-Г-1

1

1

1

1

Мощность двигателя 147 кВт

Поливочная машина на шасси ЗИЛ-130



ПМ-130Б

1

1

1

1

Вместимость цистерны 6000 л

Автомобиль-самосвал

Трехосный

КамАЗ-5511

8

8

-

8

Грузоподъемность 10 т

Автомобиль-самосвал

Трехосный

КрАЗ-256Б

-

-

8

-

Грузоподъемность 12 т

Насос центробежный консольного типа

Моноблочный

КМ-80-50-200-СД

1

1

1

1

Подача 50 м3/ч Напор 50 м. Мощность электродвигателя 15 кВт

Теодолит



Т-15

10529-66

1

1

1

1



Нивелир



Н-10

10528-76

1

1

1

1



Рейка нивелирная



РН-10

11158-83

2

2

2

2



Вешка геодезическая

Стандартная



3

3

3

3



Рулетка измерительная металлическая

Стандартная

PC-20

7502-60

1

1

1

1



Рейка трехметровая





1

1

1

1



Плотномер



ПГМ-1

1

1

1

1



Влагомер



НВУ-1

26375-84

1

1

1

1



4.2. Потребность в эксплуатационных материалах приведена в табл. 5.

Таблица 5

Наименование эксплуатационных материалов

Норма на час работы машины, кг

Количество на принятый объем по вариантам, кг

1

2

3

4

Бульдозер ДЗ-100А











Дизельное топливо

7,70

7393

7393

7393

7393

Бензин

0,23

221

221

221

221

Моторное масло

0,37

355

355

355

355

Трансмиссионное масло

0,10

96

96

96

96

Консистентная смазка

0,08

77

77

77

77

Экскаватор ЭО-4121Б











Дизельное топливо

5,50

10269

898

898

898

Бензин

0,16

299

26

26

26

Моторное масло

0,27

504

44

44

44

Трансмиссионное масло

0,03

56

5

5

5

Консистентная смазка

0,16

299

26

26

26

Экскаватор ЭО-4111В











Дизельное топливо

5,70

-

19140

-

-

Бензин

0,17

-

571

-

-

Моторное масло

0,28

-

940

-

-

Трансмиссионное масло

0,03

-

101

-

-

Консистентная смазка

0,17

-

571

-

-

Экскаватор ЭО-5122А











Дизельное топливо

6,60

-

-

7696

-

Бензин

0,20

-

-

233

-

Моторное масло

0,32

-

-

373

-

Трансмиссионное масло

0,04

-

-

47

-

Консистентная смазка

0,20

-

-

233

-

Экскаватор ЭО-5111Б











Дизельное топливо

6,30

3053

3053

3053

3053

Бензин

0,19

92

92

92

473

Моторное масло

0,30

145

145

145

747

Трансмиссионное масло

0,03

15

15

15

75

Консистентная смазка

0,18

87

87

87

448

Автогрейдер ДЗ-31-1











Дизельное топливо

5,20

4072

4294

3884

4268

Бензин

0,16

125

132

120

131

Моторное масло

0,25

196

206

187

205

Трансмиссионное масло

0,07

55

58

52

57

Консистентная смазка

0,06

47

50

45

49

Трактор Т-130.1.Г-1











Дизельное топливо

7,10

1246

1246

1246

1246

Бензин

0,20

35

35

35

35

Моторное масло

0,29

51

51

51

51

Транмиссионное масло

0,09

16

16

16

16

Консистентная смазка

0,07

12

12

12

12

Каток ДУ-47Б











Дизельное топливо

3,20

37

37

37

37

Бензин

0,10

12

12

12

12

Моторное масло

0,18

2

2

2

2

Трансмиссионное масло

0,05

0,6

0,6

0,6

0,6

Консистентная смазка

0,04

0,5

0,5

0,5

0,5

Поливочная машина ПМ-130Б











Бензин

4,90

623

623

623

623

Автомобильное масло

0,11

14

14

14

14

Автомобиль-самосвал КамАЗ-5511











Дизельное топливо

5,40

29853

29853

-

29853

Дизельное масло

0,25

1382

1382

-

1382

Трансмиссионное масло

0,04

221

221

-

221

Консистентная смазка

0,02

110

110

-

110

Автомобиль-самосвал КрАЗ-256Б











Дизельное топливо

6,06

-

-

27537

-

Дизельное масло

0,34

-

-

1545

-

Трансмиссионное масло

0,05

-

-

227

-

Консистентная смазка

0,04

-

-

182

-

5. ТЕХНИКА БЕЗОПАСНОСТИ

При выполнении работ по возведению дамбы необходимо руководствоваться требованиями СНиП-III-4-80 «Техника безопасности в строительстве».


ОБЩАЯ СХЕМА ДАМБЫ

1 - ось дамбы;                                                                                                                  6 - поверхность земли;

2 - разрыхленный скальный грунт;                                                                                7 - основание дамбы;

3 - ядро из суглинка;                                                                                                       8 - гребень дамбы;

4 - обратный фильтр из песчано-гравийной смеси;                                                    9 - УГВ.

5 - щебень;

СХЕМА ПОДГОТОВКИ ОСНОВАНИЯ ДАМБЫ

1 - ось дамбы;

2 - контур основания дамбы;

3 - подсыпка для проезда механизмов;

4 - водоприемный зумпф;

5 - уровень грунтовых вод;

6 - экскаватор;

7 - автомобиль-самосвал;

8 - ось проходки экскаватора;

 - очередность проходки экскаватора.

СХЕМА ОТСЫПКИ ДАМБЫ ИЗ РАЗРЫХЛЕННОГО СКАЛЬНОГО ГРУНТА

1 - ось дамбы;                                                                                                            8 - вибрационный каток;

2 - разворотная площадка для катков 15 ´ 20 м;                                                 9 - поливочная машина;

3 - разворотная площадка для автомобилей-самосвалов 5 ´ 20 м;                  10 - оси проходок бульдозера;

4 - слои отсыпки дамбы высотой по 2 м;                                                              11 - оси проходок катка;

5 - слои отсыпки разрыхленного скального грунта;                                            12 - ось движения поливочной машины;

6 - бульдозер;                                                                                                            13 - отвалы грунта, выгруженные из автомобилей-самосвалов.

7 - автомобиль-самосвал;

СХЕМА ОТСЫПКИ ПЕСЧАНО-ГРАВИЙНОЙ СМЕСИ

1 - ось дамбы;                                                                                                            6 - бульдозер;

2 - щебень;                                                                                                                 7 - автомобиль-самосвал;

3 - песчано-гравийная смесь;                                                                                  8 - экскаватор;

4 - разворотная площадка для катков 15 ´ 20 м;                                                 9 - отвалы грунта.

5 - разворотная площадка для автомобилей-самосвалов 5 ´ 20 м;

СХЕМА УСТРОЙСТВА ЯДРА ИЗ СУГЛИНКА

1 - ось дамбы;

6 - разворотная площадка для автомобилей-самосвалов 5 ´ 20 м;

11 - оси проходок бульдозера;

2 -щебень;

7 - бульдозер;

12 - оси проходок поливочной машины;

3 - песчано-гравийная смесь;

8 - автомобиль-самосвал;

13 - оси проходок катка;

4 - ядро из суглинка;

9 - поливочная машина;

14 - отвалы грунта, выгруженного из автомобилей-самосвалов;

5 - разворотная площадка для катков 15 ´ 20 м;

10 - виброкаток;

15 - слои отсыпки суглинка.

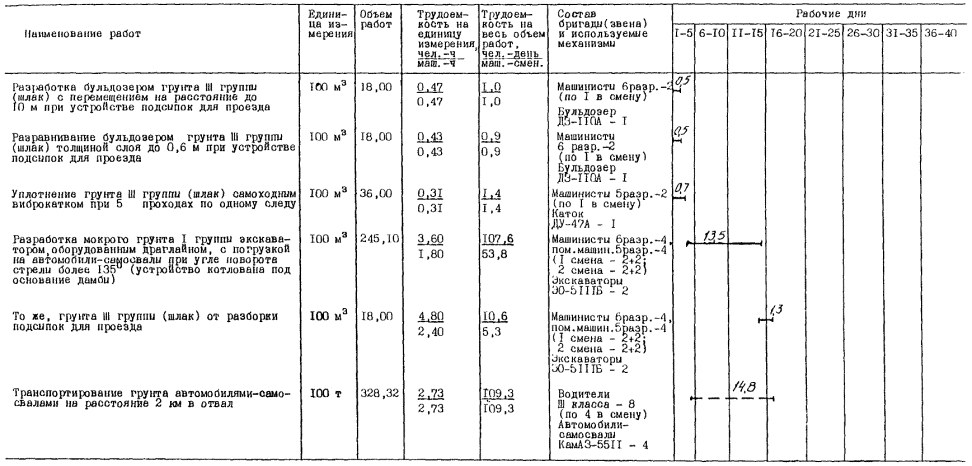

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

Примечание. Здесь и далее: 1. Пунктирная линия указывает на неполное использование механизмов в течение смены.

2. Объем подсыпок (шлака) приведен с учетом просадки на 0,5 м.

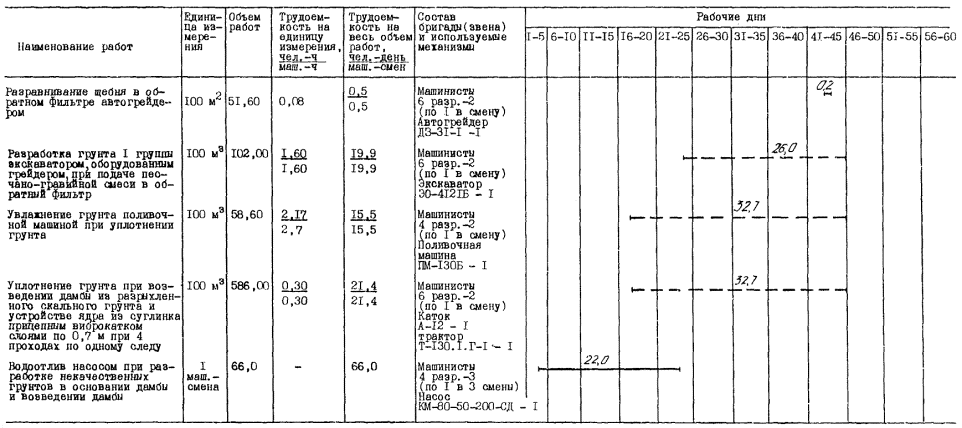

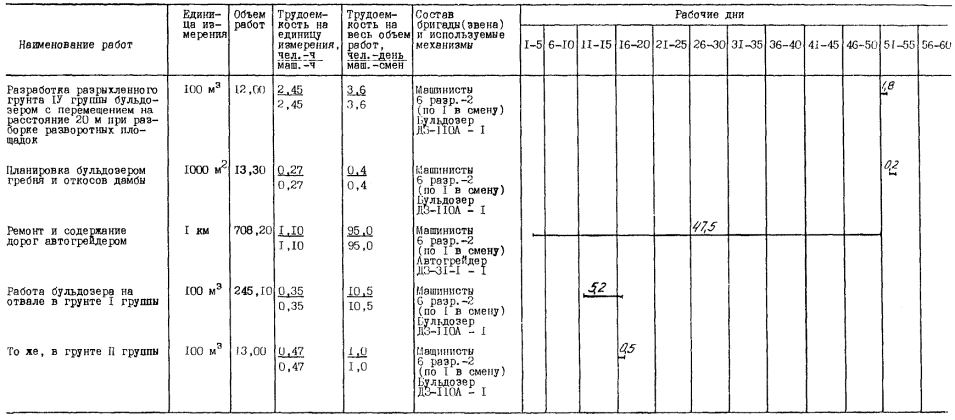

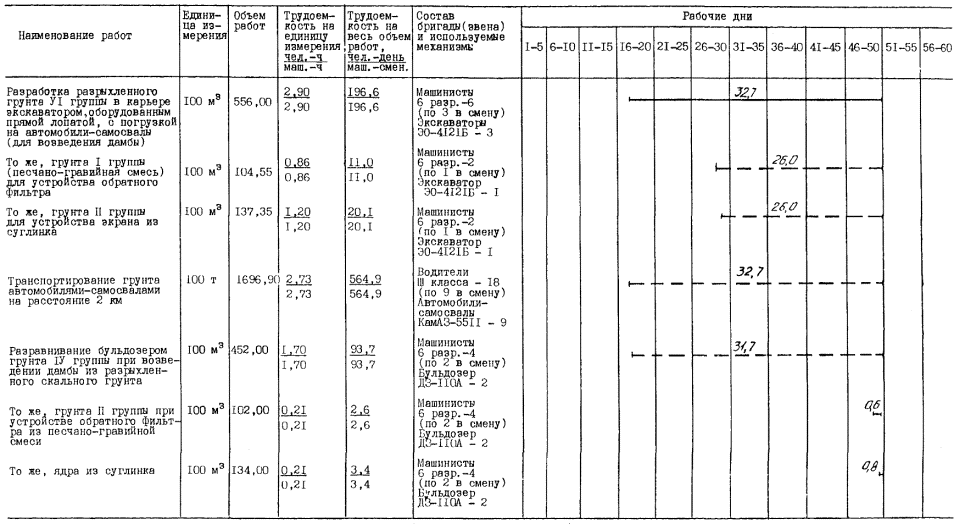

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕниР

§Е2-1-22, № 5в

100 м3

18,00

0,47

0,47

1,0

1,0

1,0

0-49,8

8-96

8-96

Разравнивание бульдозером грунта III группы (шлак) толщиной слоя до 0,6 м при устройстве подсыпок для проезда

ЕниР

§Е2-1-28, п. 3е

100 м3

18,00

0,43

0,43

0,9

0,9

0,9

0-45,6

8-21

8-21

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕниР

§Е17-7

100 м2

36,00

0,31

0,31

1,4

1,4

1,4

0-28,2

10-15

10-15

Разработка мокрого грунта I группы экскаватором ЭО-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 135° (устройство котлована под основание дамбы)

ЕниР

§Е2-1-10, № 5а, примеч. гл. 1, К = 1,1; п. 3.4; К = 1,1; п. 8.9

100 м3

245,10

3,60

1,80

107,6

53,8

53,8

3-58

877-46

877-46

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5в

100 м3

18,00

4,80

2,40

10,6

5,3

5,3

4-76

85-68

85-68

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км в отвал

ЕНВ*

100 т

328,32

2,73

2,73

109,3

109,3

118,4

1-94

636-94

695-89

Разработка разрыхленного грунта VI группы в карьере экскаватором ЭО-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы (для возведения дамбы)

Т. 79**, в. 10

100 м3

556,00

2,90

2,90

196,6

196,6

196,6

3-07

1706-92

1706-92

Разработка разрыхленного грунта I группы (песчано-гравийная смесь) в карьере экскаватором ЭО-4121Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы (для устройства обратного фильтра)

Т. 79**, в. 10

100 м3

104,55

0,86

0,86

11,0

11,0

52,0

0-91,2

95-35

451-72

То же, грунта II группы для устройства ядра из суглинка

Т. 79**, в. 10

100 м3

137,35

1,20

1,20

20,1

20,1

52,0

1-27

174-43

451-72

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

1696,90

2,73

2,73

564,9

564,9

588,6

1-94

3291-99

3445-52

Разравнивание бульдозером грунта IV группы при возведении дамбы из разрыхленного скального грунта

ЕниР

§Е2-1-24, № 2а

100 м3

452,00

1,70

1,70

93,7

93,7

125,2

1-80

813-60

1087-40

То же, грунта II группы при устройстве обратного фильтра из песчано-гравийной смеси

ЕниР

§Е2-1-28, № 3ж

100 м3

102,00

0,21

0,21

2,6

2,6

2,6

0-22,3

22-75

22-75

То же, ядра из суглинка

То же

100 м3

134,00

0,21

0,21

3,4

3,4

3,4

0-22,3

29-88

29-88

Разравнивание щебня в обратном фильтре автогрейдером ДЗ-31-1

ЕНиР

100 м2

51,60

0,08

0,5

0,5

0,5

0-08,5

4-39

4-39

Разработка грунта I группы экскаватором ЭО-412-1Б, оборудованным грейфером, при подаче песчано-гравийной смеси в обратный фильтр

Данные ЦНИИОМТП

100 м3

102,00

1,60

1,60

19,9

19,9

52,0

1-70

173-40

452-41

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕниР

§Е17-2,

ЕНВ*

100 м3

58,60

2,17

2,17

15,5

15,5

65,4

1-64

96-10

402-98

Уплотнение грунта при возведении дамбы из разрыхленного скального грунта и устройстве ядра из суглинка прицепным виброкатком А-12 слоями по 0,7 м при 4 проходах по одному следу

Данные

ЦНИИОМТП

100 м3

586,00

0,30

0,30

21,4

21,4

65,4

0-31,8

186-35

568-80

Водоотлив насосом КМ-80-50-200-СД при разработке некачественных грунтов в основании дамбы и при возведении дамбы

Расчетные данные

1 маш.-смена

68,00

-

66,0

66,0

66,0

6-48

427-68

427-68

Разработка разрыхленного грунта IV группы бульдозером ДЗ-110А с перемещением на расстояние 20 м при разборке разворотных площадок

ЕниР

§Е2-1-24, № 2а,б

100 м3

12,00

2,45

2,45

3,6

3,6

3,6

1-59,5

19-14

19-14

Планировка гребня и откосов дамбы бульдозером ДЗ-110А

ЕниР

§Е2-1-40, № 4а

1000 м2

13,30

0,27

0,27

0,4

0,4

0,4

0-28,6

3-80

3-80

Ремонт и содержание дорог автогрейдером ДЗ-31-1

ЕниР

§Е17-20, п. 15

1 км

708,20

1,10

1,10

95,0

95,0

95,0

1-17

828-59

828-59

Работа бульдозера на отвале в грунте I группы

ЕниР

§Е2-1-22, № 5а

100 м3

245,10

0,35

0,35

10,5

10,5

10,5

0-37,1

90-93

90-93

То же, в грунте III группы

То же, № 5в

100 м3

18,00

0,47

0,47

1,0

1,0

1,0

0-49,8

8-96

8-96

Итого:









1356,9

1297,8

1571,0



9601-66

11689-89

*ЕНВ - Здесь и далее: «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей».

Т.79** - Здесь и далее: сборник «Типовые нормы и расценки...» Минтрансстроя СССР и «Земляные работы».

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

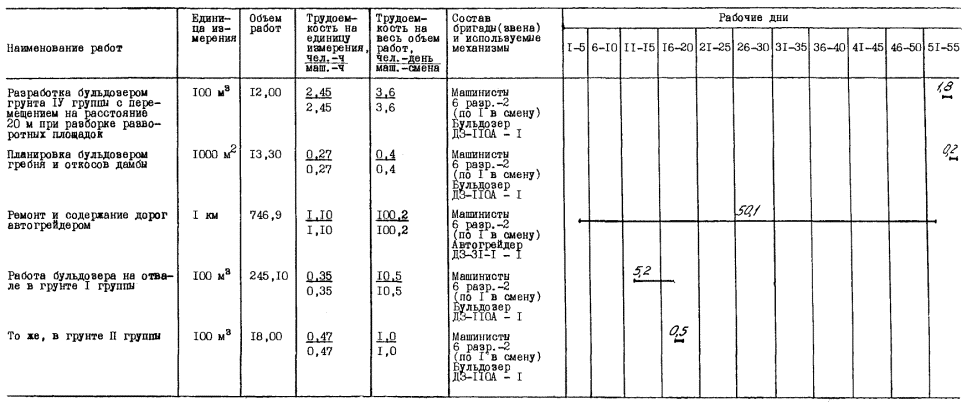

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2 (продолжение)

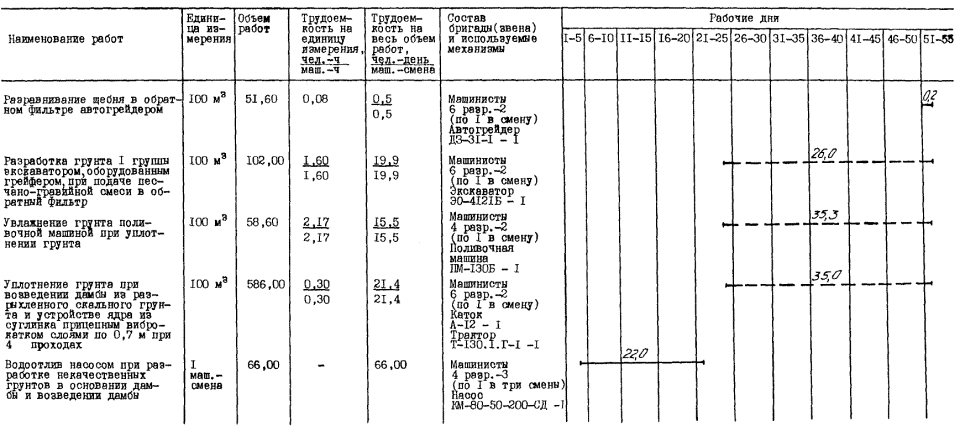

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕНиР

§Е2-1-22, № 5в

100 м3

18,00

0,47

0,47

1,0

1,0

1,0

0-49,8

8-96

8-96

Разравнивание бульдозером грунта III группы (шлак) толщиной слоя до 0,6 м при устройстве подсыпок для проезда

ЕНиР

§Е2-1-28, № 3е

100 м3

18,00

0,43

0,43

0,9

0,9

0,9

0-45,6

8-21

8-21

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕНиР

§Е17-7

100 м2

36,00

0,31

1,4

1,4

0-28,2

10-15

10-15

Разработка мокрого грунта I группы экскаватором ЭС-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы 135° (устройство котлована под основание дамбы)

ЕНиР

§Е2-1-10, № 5а, примеч. гл. 1, К=1,1; п. 3,4; К=1,1; п. 8,9

100 м3

245,10

3,60

1,80

107,6

53,8

53,8

3-58

877-46

877-46

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5в

100 м3

18,00

4,80

2,40

10,6

5,3

5,3

4-76

85-68

85-68

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

328,32

2,73

2,73

109,3

109,3

118,4

1-94

636-94

695-89

Разработка разрыхленного грунта VI группы в карьере экскаватором ЭО-4111В, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы (для возведения дамбы)

ЕНиР

§Е2-1-8

100 м3

556,00

5,20

5,20

352,6

352,6

352,6

5-51

3063-56

3063-56

Разработка грунта I группы (песчано-гравийная смесь) в карьере экскаватором ЭО-4111В, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы для устройства обратного фильтра

ЕНиР

§Е2-1-8, Т-3; № 4а

100 м3

104,55

1,70

1,70

21,7

21,7

52,0

180,2

188-40

451-77

То же, грунта II группы для устройства ядра из суглинка

То же, № 4б

100 м3

137,35

2,10

2,10

35,2

35,2

52,0

2-23

306-29

451-77

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

1696,90

2,73

2,73

564,9

564,9

564,9

1-94

3291-99

3291-99

Разравнивание бульдозером грунта IV группы при возведении дамбы из разрыхленного скального грунта

ЕНиР

§Е2-1-24, № 2д

100 м3

452,00

1,70

1,70

93,7

93,7

135,6

1-80

813-60

1177-79

То же, грунта II группы при устройстве обратного фильтра из песчано-гравийной смеси

ЕНиР

§Е2-1-28, № 3ж

100 м3

102,00

0,21

0,21

2,6

2,6

2,6

0-22,3

22-75

22-75

То же, ядра из суглинка

то же

100 м3

134,00

0,21

0,21

3,4

3,4

3,4

0-22,3

29-88

29-88

Разравнивание щебня в обратном фильтре автогрейдером ДЗ-31-1

ЕНиР

§Е17-4, т-2; № 1а

100 м2

51,60

0,08

0,5

0,5

0,5

0-08,5

4-39

4-39

Разработка грунта I группы экскаватором ЭО-4121Б, оборудованным грейфером, при подаче песчано-гравийной смеси в обратный фильтр

Данные ЦНИИОМТП

100 м3

102,00

1,60

1,60

19,9

19,9

52,0

1-70

173-40

451-72

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕниР

§Е17-2,

ЕНВ*

100 м3

58,60

2,17

2,17

15,5

15,5

70,6

1-64

96-10

434-96

Уплотнение грунта при возведении дамбы из разрыхленного скального грунта и устройстве ядра из суглинка прицепным виброкатком А-12 слоями по 0,7 м при 4 проходах по одному следу

Данные ЦНИИОМТП

100 м3

586,00

0,30

0,30

21,4

21,4

70,6

0-31,8

186-35

614-00

Водоотлив насосом КМ-80-50-200-СД при разработке некачественных грунтов в основании дамбы и возведении дамбы

Расчетные данные

1 маш.-смена

66,0

-

66,0

66,0

66,0

6-48

427-68

427-68

Разработка бульдозером разрыхленного грунта IV группы с перемещением на расстояние 20 м при разработке разворотных площадок

ЕНиР

§Е2-1-24, № 2а, б

100 м3

12,00

2,45

2,45

3,6

3,6

3,6

1-59,5

19-14

19-14

Планировка бульдозером гребня и откосов дамбы

ЕНиР

§Е2-1-40, № 4а

100 м2

13,3

0,27

0,27

0,4

0,4

0,4

0-28,6

3-80

3-80

Ремонт и содержание дорог автогрейдером ДЗ-31-1

ЕНиР

§Е17-20, п. 15

1 км

746,9

1,10

1,10

100,2

100,2

100,2

1-17

873-87

873-87

Работа бульдозера на отвале в грунте I группы

ЕНиР

§Е2-1-22, № 5а

100 м3

245,10

0,35

0,35

10,5

10,5

10,5

0-37,1

90-93

90-93

То же, в грунте III группы

То же, № 5а

100 м3

18,00

0,47

0,47

1,0

1,0

1,0

0-49,8

8-96

8-96

Итого:









1537,9

1478,8

1719,3



11228-49

13105-31

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕНиР

§Е2-1-22, № 5в

100 м3

18,00

0,47

0,47

1,0

1,0

1,0

0-49,8

8-96

8-96

Разравнивание бульдозером грунта III группы (шлак) толщиной слоя до 0,6 м при устройстве подсыпок для проезда

ЕНиР §Е2-1-28

100 м3

18,00

0,43

0,43

0,9

0,9

0,9

0-45,6

8-21

8-21

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕНиР

§Е17-7

100 м2

36,00

0,31

0,31

1,4

1,4

1,4

0-28,2

10-15

10-15

Разработка мокрого грунта I группы экскаватором ЭО-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 135° (устройство котлована под основание дамбы)

ЕНиР

§Е2-1-10, № 5а, К = 1,1; п. 3,4; К = 1,1; п. 8,9

100 м3

245,10

3,60

1,80

107,6

53,8

53,8

3-58

877-46

877-46

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5а

100 м3

18,00

4,80

2,40

10,6

5,3

5,3

4-76

85-68

85-68

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

328,32

2,73

2,73

109,3

109,3

118,4

1-94

636-94

695-89

Разработка разрыхленного грунта VI группы в карьере экскаватором ЭО-5122А, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы (для возведения дамбы)

ЕНиР §Е2-1-8, № 3е

100 м3

556,00

3,60

1,80

244,0

122,0

122,0

3-55

1973-80

1973-80

Разработка грунта I группы (песчано-гравийная смесь) экскаватором ЭО-5122А, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы (для устройства обратного фильтра)

ЕНиР

§Е2-1-8, т-7, № 3а

100 м3

104,55

1,20

0,60

15,2

7,6

50,0

1-15

120-23

805-16

То же, грунта II группы для устройства экрана из суглинка

То же, № 3б

100 м3

137,35

1,50

0,75

25,2

12,6

50,0

1-48

203-28

807-44

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

1696,90

2,15

2,15

444,9

444,9

488,0

1-82

3088-36

3367-56

Разравнивание бульдозером грунта IV группы при возведении дамбы из разрыхленного скального грунта

ЕНиР

§Е2-1-24, № 2а

100 м3

452,0

1,70

1,70

93,7

93,7

116,4

1-80

813-60

1010-91

То же, грунта II группы при устройстве обратного фильтра из песчано-гравийной смеси

ЕНиР

§Е2-1-28, № 3ж

100 м3

102,00

0,21

0,21

2,6

2,6

2,6

0-22,3

22-75

22-75

То же, ядра из суглинка

То же

100 м3

134,00

0,21

0,21

3,4

3,4

3,4

0-22,3

29-88

29-88

Разравнивание щебня в обратном фильтре автогрейдером ДЗ-31-1

ЕНиР

§Е17-4, т-2; № 1а

100 м2

51,60

0,08

0,08

0,5

0,5

0,5

0-08,5

4-39

4-39

Разработка грунта I группы экскаватором ЭО-4121Б, оборудованным грейфером, при подаче песчано-гравийной смеси в обратный фильтр

Данные ЦНИИОМТП

100 м3

102,00

1,60

1,60

19,9

19,9

50,0

1-70

173-40

435-03

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР

§Е17-1,

ЕНВ*

100 м3

58,60

2,17

2,17

15,5

15,5

61,0

1-64

96-10

375-92

Уплотнение грунта при возведении дамбы из разрыхленного скального грунта и устройстве ядра из суглинка прицепным виброкатком А-12 слоями по 0,7 м при 4 проходах по одному следу

Данные ЦНИИОМТП

100 м3

586,00

0,30

0,30

21,4

21,4

61,0

0-81,8

196-35

530-55

Водоотлив насосом КМ-80-50-200-СД при разработке некачественных грунтов в основании дамбы и при возведении дамбы

Расчетные данные

1 маш.-смена

66,00

-

66,00

66,00

66,0

6-48

427-68

427-68

Разработка бульдозером разрыхленного грунта IV группы с перемещением на расстояние 20 м при разборке разворотных площадок

ЕНиР

§Е2-1-24, № 2а,б

100 м3

12,00

2,45

2,45

3,6

3,6

3,6

1-59,5

19-14

19-14

Планировка бульдозером гребня и откосов дамбы

ЕНиР

§Е2-1-40, № 4а

100 м2

13,30

0,27

0,27

0,4

0,4

0,4

0-28,6

3-80

3-80

Ремонт и содержание дорог автогрейдером

ЕНиР

§Е17-20, п. 15

1 км

675,4

1,10

1,10

90,6

90,6

90,6

1-17

790-22

790-22

Работа бульдозера на отвале в грунте I группы

ЕНиР

§Е2-1-22, № 5а

100 м3

245,10

0,35

0,35

10,5

10,5

10,5

0-37,1

90-93

90-93

То же, в грунте III группы

То же, № 5в

100 м3

18,00

0,47

0,47

1,0

1,0

1,0

0-49,8

8-96

8-96

Итого:









1289,2

1087,9

1357,8



9680-27

12390-47

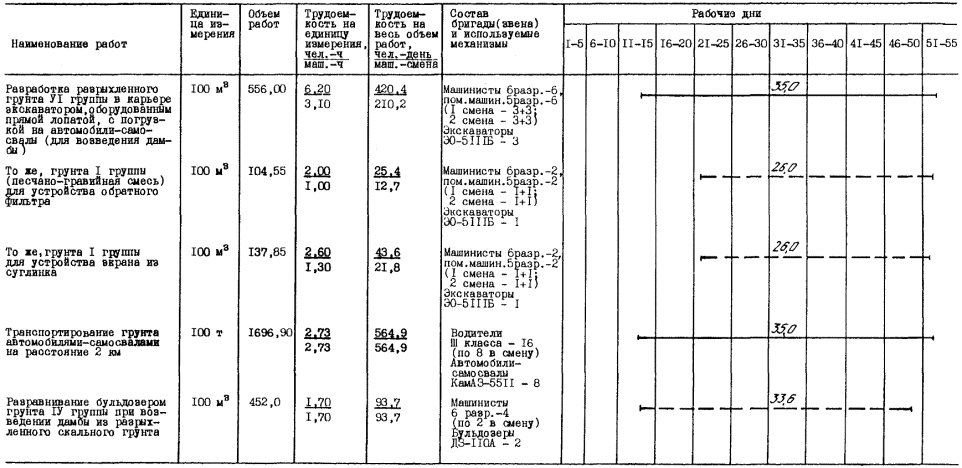

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4 (продолжение)

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4 (продолжение)

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 4

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка бульдозером грунта III группы (шлак) с перемещением на расстояние до 10 м при устройстве подсыпок для проезда

ЕниР

§Е2-1-22,

№ 5в

100 м3

18,00

0,47

0,47

10

1,0

1,0

0-49,8

8-96

8-96

Разравнивание бульдозером грунта III группы (шлак) толщиной слоя до 0,6 м при устройстве подсыпок для проезда

ЕниР

§Е2-1-28,

№ 3ж

100 м3

18,00

0,43

0,43

0,9

0,9

0,9

0-45,6

8-21

8-21

Уплотнение грунта III группы (шлак) самоходным виброкатком ДУ-47Б при 5 проходах по одному следу

ЕниР

§Е17-7

100 м2

36,00

0,31

0,31

1,4

1,4

1,4

0-28,2

10-15

10-15

Разработка мокрого грунта I группы экскаватором ЭО-5111Б, оборудованным драглайном, с погрузкой на автомобили-самосвалы при угле поворота стрелы более 135° (устройство котлована под основание дамбы)

ЕниР

§Е2-1-10,

№ 5а,

примеч. гл. 1:

К = 1,1; п. 3,4;

К = 1,1; п. 8.9

100 м3

245,10

3,60

1,80

107,6

53,8

53,8

3-58

877-46

877-46

То же, грунта III группы (шлак) от разборки подсыпок для проезда

То же, № 5в

100 м3

18,00

4,80

2,40

10,6

5,3

5,3

4-76

85-68

85-68

Транспортирование грунта автомобилями-самосвалами на расстояние 2 км в отвал

ЕНВ*

100 т

328,32

2,73

2,73

109,3

109,3

118,4

1-94

636-94

695-89

Разработка разрыхленного грунта VI группы в карьере экскаватором ЭО-5111Б, оборудованным прямой лопатой, с погрузкой на автомобили-самосвалы (для возведения дамбы)

ЕниР

§Е2-1-8,

т-3,

№ 6е

100 м3

556,00

6,20

3,10

420,4

210,2

210,2

6-11

3397-16

3397-16

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 4 (продолжение)

Наименование работ

Обоснование (ЕНиР и др.)

Единица измерения

Объем работ

Норма времени на единицу измерения,

чел.-ч

маш.-ч

Затраты труда на весь объем работ,

чел.-день

маш.-смена

Время пребывания машины на объекте, маш.-смена

Расценка на единицу измерения, руб.-коп.

Стоимость затрат на весь объем работ, руб.-коп.

Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.

Разработка грунта I группы (песчано-гравийная смесь) в карьере для устройства обратного фильтра экскаватором ЭО-5111Б, оборудованным прямой лопатой, с погрузкой в автомобили-самосвалы

ЕНиР §Е2-1-8, т-3, № 6а

100 м3

104,55

2,00

1,00

25,4

12,7

52,0

1-97

205-96

547-56

То же, грунта II группы для устройства экрана из суглинка

То же, № 6б

100 м3

137,35

2,60

1,30

43,6

21,8

52,0

2-56

351-62

547-56

Транспортирование грунта автомобилями-самосвалами КамАЗ-5511 на расстояние 2 км

ЕНВ*

100 т

1696,90

2,73

2,73

564,9

564,9

564,9

1-94

3291-99

3291-99

Разравнивание бульдозером грунта IV группы при возведении дамбы из разрыхленного скального грунта

ЕНиР

§Е2-1-24, № 2а

100 м3

452,00

1,70

1,70

93,7

93,7

134,4

1-80

813-60

1167-36

То же, грунта II группы при устройстве обратного фильтра из песчано-гравийной смеси

ЕНиР

§Е2-1-28, № 3ж

100 м3

102,00

0,21

0,21

2,6

2,6

2,6

0-22,3

22-75

22-75

То же, ядра из суглинка

То же

100 м3

134,00

0,21

0,21

3,4

3,4

3,4

0-22,3

29-88

29-88

Разравнивание щебня в обратном фильтре автогрейдером ДЗ-31-1

ЕНиР

§Е17-4, т-2, № 1а

100 м2

51,60

0,08

0,5

0,5

0,5

0-08,5

4-39

4-39

Разработка грунта I группы экскаватором ЭО-4121Б, оборудованным грейфером, при подаче песчано-гравийной смеси в обратный фильтр

Данные ЦНИИОМТП

100 м3

102,00

1,60

1,60

19,9

19,9

52,0

1-70

173-40

452-41

Увлажнение грунта поливочной машиной ПМ-130Б при уплотнении грунта

ЕНиР

§Е17-2,

ЕНВ*

100 м3

58,60

2,17

2,17

15,5

15,5

70,0

1-64

96-10

431-27

Уплотнение грунта (при возведении дамбы из разрыхленного скального грунта и устройстве ядра из суглинка) прицепным виброкатком А-12 слоями по 0,7 м при 4 проходах по одному следу

Данные ЦНИИОМТП

100 м3

586,00

0,30

0,30

21,4

21,4

70,0

0-31,8

186-35

608-78

Водоотлив насосом КМ-80-50-200-СД при разработке некачественных грунтов в основании дамбы и при возведении дамбы

Расчетные данные

1 маш.-смена

66,00

-

66,0

66,0

66,0

6-48

427-68

427-68

Разработка бульдозером грунта IV группы с перемещением на расстояние 20 м при разборке разворотных площадок

ЕНиР

§Е2-1-24, № 2а,б

100 м3

12,00

2,45

2,45

3,6

3,6

3,6

1-59,5

19-14

19-14

Планировка бульдозером гребня и откосов дамбы

ЕНиР

§Е2-1-40, № 4а

100 м2

13,30

0,27

0,27

0,4

0,4

0,4

0-28,6

3-80

3-80

Ремонт и содержание дорог автогрейдером ДЗ-31-1

ЕНиР

§Е17-20, п. 15

1 км

742,5

1,10

1,10

99,6

99,6

99,6

1-17

868-72

868-72

Работа бульдозера ДЗ-110А на отвале в грунте I группы

ЕНиР

§Е2-1-22, № 5а

100 м3

245,10

0,35

0,35

10,5

10,5

10,5

0-37,1

90-93

90-93

То же, в грунте III группы

То же, № 5в

100 м3

18,00

0,47

0,47

1,0

1,0

1,0

0-49,8

8-96

8-96

ИТОГО:









1623,2

1319,4

1573,9



11619-83

13606-70




© 2013 Ёшкин Кот :-)
