ГОСТ 3.1704-81
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
ПРАВИЛА ЗАПИСИ ОПЕРАЦИЙ И ПЕРЕХОДОВ
ПАЙКА И ЛУЖЕНИЕ
ИПК
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
Единая система технологической документации ПРАВИЛА ЗАПИСИ ОПЕРАЦИЙ И ПЕРЕХОДОВ Пайка и лужение Unified system of technological documentation. Rules for writing down operations and manufacturing steps. Brazing, soldering and tinning |
ГОСТ |
Дата введения 01.01.82
1. Настоящий стандарт устанавливает правила записи операций и переходов в технологических процессах пайки и лужения.
2. Устанавливаются полная и краткая формы записи наименования операций пайки и лужения.
(Измененная редакция. Изм. № 1).
3. Краткими наименованиями операций пайки и лужения являются соответственно «пайка» и «лужение».
4. Полное наименование операции пайки следует записывать в соответствии с приложением 1 по первым трем признакам. Например: «Пайка композиционным припоем в вакууме в печи».
(Измененная редакция, Изм. № 1).
5. Полное наименование операции лужения следует записывать в соответствии с приложением 2.
6. Допускается в полном наименовании операции отражать степень механизации и автоматизации операции пайки (лужения). Например: «Пайка композиционным припоем в вакууме в печи автоматическая».
7. Полное наименование операций пайки и лужения следует применять при маршрутном описании технологического процесса. При операционном описании в документах наименование операций следует записывать в краткой форме.
8. Допускается вместо наименования операции указывать ее код по «Классификатору технологических операций в машиностроении и приборостроении».
9. В содержание операции (перехода) должны входить:
- ключевое слово, выраженное глаголом в неопределенной форме («паять» или «лудить»);
- наименование способа пайки или лужения;
- наименование объектов пайки или лужения.
Наименование объектов не указывается, если они не обязательны для их идентификации.
Допускается по усмотрению разработчика документа включать в содержание операции (перехода):
- наименование способа принудительного заполнения зазора припоем;
- ссылку на документы, содержащие необходимую для выполнения операции (перехода) информацию.
10. Порядок формирования записи содержания операции (перехода) пайки проводят по схеме:
6-10. (Измененная редакция, Изм. № 1).

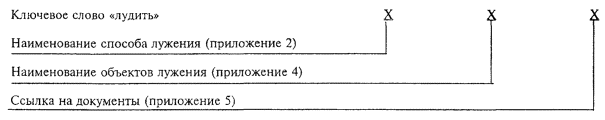

11. Порядок формирования записи содержания операции (перехода) лужения проводят по схеме:
Для однозначного понимания записи содержания операции (перехода) пайки или лужения в запись необходимо вводить соответственно слово «пайкой» или «лужением».
12. Запись содержания операции (перехода) следует выполнять в соответствии с приложением 6 (при отсутствии некоторых признаков в условном коде ставятся нули) - примеры 1-3.
(Измененная редакция, Изм. № 1).
13. В содержании операции (перехода) должны быть отражены все необходимые действия по пайке (лужению) изделия или его составных частей, выполняемые в технической последовательности исполнителем или исполнителями на одном рабочем месте. Например, в содержании операции пайки могут присутствовать записи: «Протереть ацетоном поверхности, подлежащие пайке»; «Контроль ОТК сборки под пайку». В случае выполнения на данном рабочем месте прочих видов работ, кроме пайки, выполняемых другими исполнителями, их действия также следует отражать в содержании операции, руководствуясь соответствующими нормативно-техническими документами.
14. В документы следует включать записи, отражающие все необходимые требования и средства, обеспечивающие качество изделия (например, «При выполнении пайки обеспечить заполнение паяльного зазора на всю глубину»).
15. При текстовой записи информации в документах допускается применять сокращения слов и словосочетаний, приведенные в приложениях 1-5. При этом необходимо следить, чтобы информация понималась однозначно.
16. При разработке документа следует отражать все необходимые требования и средства, обеспечивающие безопасность труда во время пайки.
Запись информации и оформление документа следует выполнять в соответствии с требованиями нормативно-технических документов системы стандартов безопасности труда.
17. Условные коды, приведенные в приложениях, следует применять только при формировании записи содержания операции или перехода. Запись условных кодов в технологические документы не требуется.
(Введен дополнительно, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
НАИМЕНОВАНИЕ СПОСОБОВ ПАЙКИ И ИХ УСЛОВНЫЕ КОДЫ
|
Условный код |
Наименование |
||
|
признака |
способа |
||
|
полная запись |
сокращенная запись |
||
|
1 |
По получению припоя |
Готовым полностью расплавляемым припоем |
Гот. полн. распл. прип. |
|
2 |
Композиционным припоем |
Комп. прип. |
|
|
3 |
Контактно-реактивный |
Конт.-реакт. |
|
|
4 |
Реактивно-флюсовый |
Реакт.-флюс. |
|
|
5 |
Контактно-твердогазовый |
Конт.-твердогаз. |
|
|
1 |
По удалению окисной пленки |
Флюсовый |
Флюс. |
|
2 |
Ультразвуковой |
Ультразв. |
|
|
3 |
В активной газовой среде |
В акт. газ. ср. |
|
|
4 |
В нейтральной газовой среде |
В нейтр. газ. ср. |
|
|
5 |
В вакууме |
В вак. |
|
|
6 |
Абразивный |
Абразив. |
|
|
1 |
По источнику нагрева |
Паяльником |
Паяльн. |
|
2 |
Нагретыми штампами |
Нагр. штамп. |
|
|
3 |
Нагретыми блоками |
Нагр. блок. |
|
|
4 |
Нагревательными матами |
Нагрев. мат. |
|
|
5 |
Нагретым газом |
Нагр. газ. |
|
|
6 |
Погружением в расплавленную соль |
Погр. в распл. соль |
|
|
7 |
Погружением в расплавленный припой |
Погр. в распл. прип. |
|
|
8 |
Волной припоя |
Волн. прип. |
|
|
9 |
Экзотермический |
Экзотерм. |
|
|
10 |
Электролитный |
Электролит. |
|
|
11 |
В печи |
- |
|
|
12 |
Газопламенный |
Газоплам. |
|
|
13 |
Световыми лучами |
Свет. луч. |
|
|
14 |
Инфракрасными лучами |
Инфракр. луч. |
|
|
15 |
Лазерный |
Лазер. |
|
|
16 |
Электронно-лучевой |
Электронно-луч. |
|
|
17 |
Плазменный |
Плазм. |
|
|
18 |
Дуговой |
Дутов. |
|
|
19 |
Тлеющим разрядом |
Тлеющ. разр. |
|
|
20 |
Индукционный |
Индукц. |
|
|
21 |
Электросопротивлением |
Эл. сопрот. |
|
|
22 |
Дуговым разрядом в вакууме |
Дутов. разр. в вак. |
|
|
23 |
Конденсационный |
Конденс. |
|
|
1 |
По заполнению зазора припоем |
Капиллярный |
Капилл. |
|
2 |
Некапиллярный |
Некапилл. |
|
|
1 |
По кристаллизации паяного шва |
С кристаллизацией при охлаждении |
С крист. при охл. |
|
2 |
С кристаллизацией при выдержке (диффузионный) |
С крист. при выдер. (дифф.) |
|
|
1 |
По наличию давления |
Под давлением |
Под давл. |
|
2 |
Без давления |
Без давл. |
|
|
1 |
По одновременности выполнения паяных соединений |
Одновременный |
Одновр. |
|
2 |
Неодновременный (ступенчатый) |
Неодновр. (ступ.) |
|
ПРИЛОЖЕНИЕ 2
Справочное
НАИМЕНОВАНИЕ СПОСОБОВ ЛУЖЕНИЯ И ИХ УСЛОВНЫЕ ВОДЫ
|
Условный код |
Наименование способа |
|
|
полная запись |
сокращенная запись |
|
|
1 |
Флюсовый |
Флюс. |
|
2 |
Ультразвуковой |
Ультразв. |
|
3 |
В активной газовой среде |
В актив. газ. ср. |
|
4 |
В нейтральной газовой среде |
В нейтр. газ.ср. |
|
5 |
В вакууме |
В вак. |
|
6 |
Абразивный |
Абраз. |
|
7 |
Абразивно-кристаллический |
Абраз.-крист. |
|
8 |
Абразивно-кавитационный |
Абраз.-кавитац. |
ПРИЛОЖЕНИЕ
3
Справочное
НАИМЕНОВАНИЕ СПОСОБОВ ПРИНУДИТЕЛЬНОГО ЗАПОЛНЕНИЯ ЗАЗОРА ПРИПОЕМ И ИХ УСЛОВНЫЕ КОДЫ
|
Условный код |
Наименование способа |
|
|
полная запись |
сокращенная запись |
|
|
1 |
Гидромеханический |
Гидромех. |
|
2 |
Вакуумированием |
Вакуумир. |
|
3 |
Электромагнитный |
Эл.-маг. |
|
4 |
Заливкой |
Заливк. |
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ
4
Справочное
НАИМЕНОВАНИЕ ОБЪЕКТОВ ПАЙКИ ИЛИ ЛУЖЕНИЯ И ИХ УСЛОВНЫЕ КОДЫ
|
Условный код |
Запись информации |
|
|
полная |
сокращенная |
|
|
1 |
Деталь |
Дет. |
|
2 |
Сборочная единица |
Сб. ед. |
|
3 |
Заготовка |
Загот. |
|
4 |
Образец-свидетель |
Обр.-свид. |
|
5 |
Технологическая проба |
Технол. проба. |
|
6 |
Технологическая прокладка |
Технол. прокл. |
|
7 |
Технологическая пластина |
Технол. пластина |
|
8 |
Технологические отверстия |
Технол. отв. |
|
9 |
Дефект |
- |
(Измененная редакция, Изм. № 1).
ПРИЛОЖЕНИЕ 5
Справочное
ССЫЛКИ НА ДОКУМЕНТЫ И ИХ УСЛОВНЫЕ КОДЫ
|
Условный код |
Запись информации |
|
|
полная |
сокращенная |
|
|
1 |
Согласно чертежу |
Согл. черт. |
|
2 |
Согласно эскизу |
Согл. эск. |
ПРИЛОЖЕНИЕ 6
Справочное
ПРИМЕРЫ ПОЛНОЙ И СОКРАЩЕННОЙ ЗАПИСИ СОДЕРЖАНИЯ ОПЕРАЦИЙ (ПЕРЕХОДОВ) ПАЙКИ И ЛУЖЕНИЯ
|
Номер примера |
Условный код операции (переходов) |
Полная запись содержания операции (перехода) |
Сокращенная запись содержания операции (перехода) |
|
1 |
Паять 1000101321 |
Паять готовым полностью расплавляемым припоем с кристаллизацией при охлаждении одновременной электромагнитной пайкой |
Паять гот. полн. распл. прип. с крист. при охл. одновр. эк.-магн. пайкой |
|
сборочные единицы позиции 2 и 3 согласно чертежу |
сб. ед. поз. 2 и 3 согл. черт. |
||
|
2 |
Лудить 712 |
Лудить абразивно-кристаллическим лужением детали |
Лудить абраз.-крист. лужением дет. |
|
позиции 1 и 2 согласно эскизу |
поз. 1 и 2 согл. эск. |
||
|
3 |
Паять 3000201010 |
Паять контактно-реактивной диффузионной одновременной пайкой детали позиции 1 и 2 |
Паять конт.-реакт. дифф. одновр. пайкой дет. поз. 1 и 2 |
Примечание. Примеры даны в соответствии с приложениями 1-5.
(Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 03.02.81 № 444
3. ВВЕДЕН ВПЕРВЫЕ
4. ИЗДАНИЕ (июль 2001 г.) с Изменением № 1, утвержденным в декабре 1982 г. (ИУС 4-83)
