МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система технологической документации

ФОРМЫ И ТРЕБОВАНИЯ К ЗАПОЛНЕНИЮ И ОФОРМЛЕНИЮ
ДОКУМЕНТОВ НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ
(ОПЕРАЦИИ) ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ ИЗ ПЛАСТМАСС
И РЕЗИНЫ

Unified system for technological documentation. Forms and requirements for
filling and arrangement of documents on technological processes (operations)
of manufacturing plastic and rubler products

ГОСТ
3.1409-86

Дата введения 01.01.88

Настоящий стандарт устанавливает формы и требования к заполнению и оформлению технологических документов, проектируемых различными методами, на процессы и операции изготовления изделий из пластмасс и резины.

1. В зависимости от применяемых методов изготовления изделий из пластмасс и резины и выполнения сопутствующих действий выбор соответствующих видов документов устанавливает разработчик документов по табл. 1.

Таблица 1

Наименование вида и обозначение формы документа

Условное обозначение вида документа, функции которого выполняет документ

Указания по применению

Операционная карта (ОК):

- формы 1 и 2

ОК

Для описания операций прессования

- формы 3 и 4

ОК

Для описания операций литья

- формы 5 и 6

ОК

Для описания операций шприцевания и экструзии

Маршрутная карта (МК) по ГОСТ 3.1118, формы 1б и 3б

ОК

В качестве продолжений ОК (формы 1 - 6)

МК, формы 2 и 1б, 4 и 3б по ГОСТ 3.1118

КТП

Для описания сопутствующих операций в технологической последовательности с применением различной степени детализации описания технологических процессов

То же

КТТП

Для описания основных и сопутствующих операций в технологической последовательности

Технологическая инструкция (ТИ) по ГОСТ 3.1105, формы 5 и 5а

ТИ

Для описания процессов по подготовке материалов, оборудования и т.п.

Карта эскизов (КЭ), формы 6 и 6а, 7 и 7а, 8 и 8а по ГОСТ 3.1105

КЭ

Для указания графических иллюстраций к документам

Ведомость технологических документов (ВТД), формы 5 и 5а по ГОСТ 3.1122

ВТД

Для указания состава изделий (деталей) к ТТП (ГТП). Необходимость применения устанавливает разработчик документов

Ведомость деталей к типовому (групповому) технологическому процессу (операции), формы 2 и 2а, 3 и 3а по ГОСТ 3.1121 (МК), формы 2 и 1б, 4 и 3б по ГОСТ 3.1118

ВТП

Для указания состава изделий (деталей) к ТТП (ГТП) при описании сопутствующих и основных операций

Примечание. Применение документов других видов, указанных в ГОСТ 3.1102 и не приведенных в табл. 1, производится в соответствии с требованиями, установленными на уровне отрасли или предприятия (организации).

2. Графы форм 1 - 6 ОК следует составлять и заполнять в соответствии с табл. 2.

Таблица 2

Номер графы

Наименование (условное обозначение) графы

Формы ОК

Размеры графы, мм

Кол. знаков

Содержание информации

1

-

1, 2, 3, 4, 5, 6

13,0

5

Обозначение служебного символа и порядкового номера строки

Запись выполняют на уровне одной строки, например М06

Допускается при указании порядкового номера строки от 01 до 09 применять вместо «0» знак «», например М6

2

Код, наименование операции

1, 3, 5

2, 4, 6

143,0

169,0

55

65

Код операции по «Классификатору технологических операций машиностроения и приборостроения»; наименование операции. Допускается код операции указывать

3

Обозначение документа

1, 3, 5

2, 4, 6

130,0

169,0

50

65

Обозначение документов, применяемых при выполнении данной операции, например инструкция по охране труда. Состав документов следует указывать через разделительный знак «;»

4

Код, наименование оборудов.

1, 3, 5

2, 4, 6

85,8

117,0

33

43

Код оборудования по классификатору, краткое наименование оборудования, его инвентарный номер. Информацию следует указывать через разделительный знак «;». Допускается взамен краткого наименования оборудования указывать его модель. Допускается не указывать инвентарный номер

5

Тв

1, 3, 5, 2, 4, 6

18,2

7

Вспомогательное время на операцию

6

То

1, 3, 5, 2, 4, 6

20,8

8

Основное время на операцию

7

Тц

1, 3, 5, 2, 4, 6

18,2

7

Время цикла

8

МД

1, 3, 5, 2, 4, 6

18,2

7

Масса детали по конструкторскому документу

9

Размеры дет.

1, 3, 5, 2, 4, 6

44,2

83,2

17

32

Размеры детали (деталей)

10

КОИД

1, 3, 5, 2, 4, 6

13,0

5

Количество одновременно изготавливаемых деталей при выполнении операции

11

Объем дет.

1, 3, 5, 2, 4, 6

36,6

14

Объем детали (деталей)

12

МЗ

1, 3, 5, 2, 4, 6

18,2

7

Масса заготовки

13

Пресс-форма

Код

1, 3, 5, 2, 4, 6

62,4

24

Код или обозначение формы: прессовой; литьевой

14

Пресс-форма

Масса

1, 3

2, 4

18,2

28,6

7

11

Масса формы: прессовой; литьевой

15

Температура

Формы

1, 3

2, 4

20,8

26,0

8

10

Температура формы: прессовой; литьевой

16

Температура

Пуанс.

1

2

20,8

26,0

8

10

Температура нагрева пуансона

17

Температура Матр.

1

2

20,8

26,0

8

10

Температура нагрева матрицы

18

Нагрев матер.

Т-ра

1, 3, 2, 4, 6

5

26,0

20,8

10

8

Температура нагрева материала

Время нагрева материала

19

Нагрев матер.

Время

1, 2, 3, 4, 6

5

26,0

20,8

10

8

Температура нагрева арматуры

20

Нагрев армат.

Т-ра

1, 2, 3, 4

26,0

10

21

Нагрев армат.

Время

1, 2, 3, 4

26,0

10

Время нагрева арматуры

22

-

1

26,0

10

Резервная графа

2

65,0

25

3

104,0

40

23

Усил. прес.

Расчет.

1, 2

23,4

9

Усилие прессования расчетное

24

Усил. прес.

Рабочее

1, 2

20,8

8

Усилие прессования рабочее

25

Выдержка

Давл.

1, 2

20,8

8

Время выдержки в пресс-форме под давлением

26

Выдержка

Охл.

1, 2

20,8

8

Время выдержки в пресс-форме при охлаждении

27

Подпрессовка

Пауза

1, 2

20,8

8

Пауза до начала подпрессовки

28

Подпрессовка

Высота

1, 2

20,8

8

Высота подпрессовки (высота подъема пуансона при подпрессовке)

29

Подпрессовка

Кол.

1, 2

20,8

8

Количество подпрессовок

30

Подпрессовка

Время

1, 2

20,8

8

Время подпрессовки

31

Наименование матер. и армат.

1, 3, 5

2, 4, 6

104,0

169,0

40

65

Наименование материала и арматуры

32

Обозначение, код

1, 2, 3, 4, 5, 6

75,4

35

Обозначение арматуры по конструкторскому документу или материала по классификатору

33

ОПП

1, 2, 3, 4, 5, 6

13,0

5

Обозначение подразделения, откуда поступает арматура или материал

34

ЕВ

1, 2, 3, 4, 5, 6

13,0

5

Код единицы величины (массы) детали по классификатору СОЕИ

35

ЕН

1, 2, 3, 4, 5, 6

13,0

5

Единица нормирования, на которую установлена норма расхода материала, например 1, 10, 100

36

Кол.

1, 2, 3, 4, 5, 6

18,2

7

Количество арматуры, применяемой на деталь

37

Н. расх.

1, 2, 3, 4, 5, 6

20,8

8

Норма расхода материала. Допускается указывать массу арматуры (одной детали)

38 - 39

Температура: 1 пол.; 2 пол.

3

4

20,8

26,0

8

10

Температура нагрева половинок литьевой формы

40

Температура по зонам нагрева лит. маш.

3

4

130,0

169,0

50

65

Температура по зонам нагрева цилиндра литьевой машины. Количество зон устанавливает разработчик документов, применительно к виду оборудования

41

Давл. впрыск.

3, 4

23,4

9

Давление впрыска

42

Выдержка

Давл.

3, 4

20,8

8

Время выдержки в форме под давлением

43

Выдержка

Охл.

3, 4

20,8

8

Время выдержки в форме при охлаждении

44

Код, характеристика экструз. головки

5

6

143,0

169,0

55

65

Код (обозначение) экструзионной головки по классификатору, характеристика экструзионной головки. Заполняют по усмотрению разработчика документов

45

Температура

5

20,8

8

Температура зоны загрузки

З. заг.

6

26,0

10

46

Температура

Шнека

5

6

20,8

26,0

8

10

Температура шнека

47

Температура

Воды

5

6

20,8

23,4

8

9

Температура воды

48

Давл. возд.

5

6

13,0

20,8

5

8

Давление воздуха, подаваемого для раздувки экструзируемого изделия

49

Ск. выт.

5

6

13,0

20,8

5

8

Скорость вытяжки

50

Ц

5

6

143,0

83,2

55

32

Температура по зонам нагрева цилиндра

51

Г

5

6

130,0

85,8

50

33

Температура по зонам нагрева головки

52

-

1

104,0

40

Резервная графа

Примечания:

1. Если графы 50 и 51 в ОК (форма 5) разместить невозможно, допускается давать информацию по зонам нагрева цилиндра и головки отдельными строками за счет строк, отведенных для описания содержания операции.

2. В графе «Кол. знаков» указано число знаков, соответствующее ширине данной графы.

3. Максимальное число знаков, вносимых в графу, на один знак меньше количества знаков, указанных в табл. 2.

4. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

5. Общие требования к формам и бланкам документов при проектировании документов:

- без применения средств механизации и автоматизации - по ГОСТ 3.1129 и ГОСТ 3.1130;

- с применением средств механизации и автоматизации - по ГОСТ 2.004.

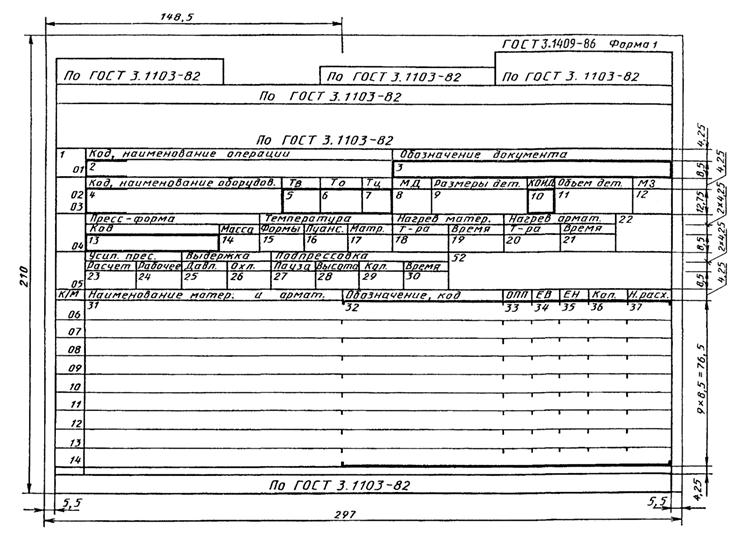

ОПЕРАЦИОННАЯ КАРТА ПРЕССОВАНИЯ
(первый или заглавный лист)

Описание: Описание: Untitled-1

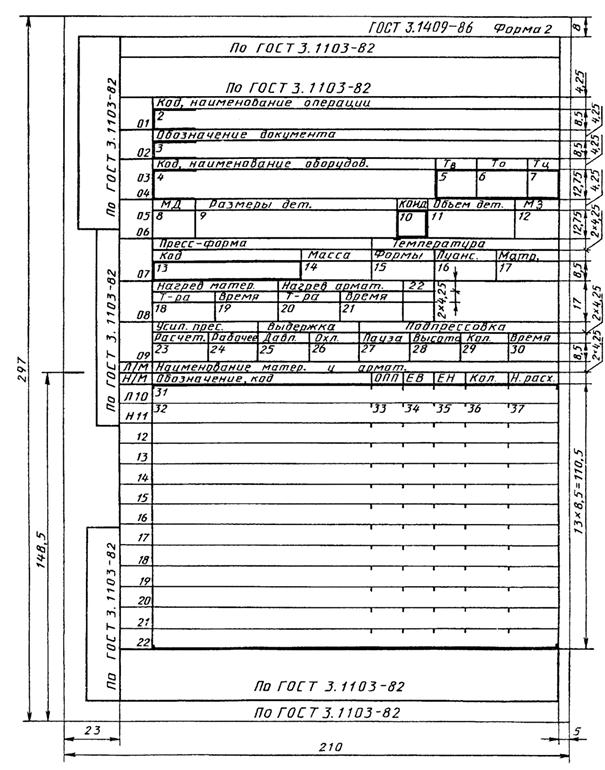

ОПЕРАЦИОННАЯ КАРТА ПРЕССОВАНИЯ
(первый или заглавный лист)

Описание: Описание: Untitled-1

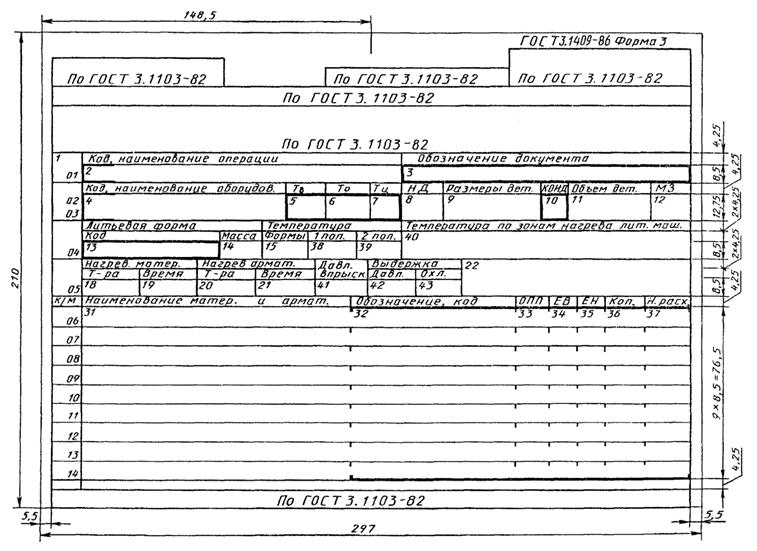

ОПЕРАЦИОННАЯ КАРТА ЛИТЬЯ ПОД ДАВЛЕНИЕМ
(первый или заглавный лист)

Описание: Описание: Untitled-1

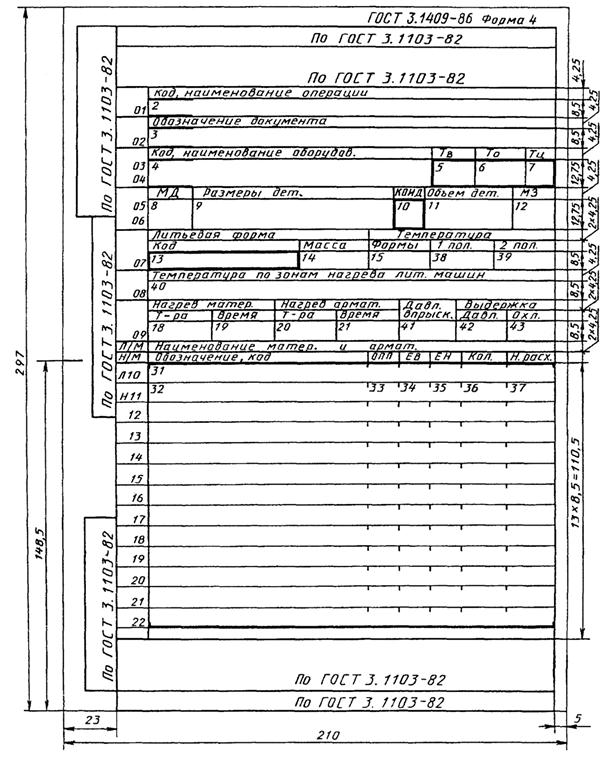

ОПЕРАЦИОННАЯ КАРТА ЛИТЬЯ ПОД ДАВЛЕНИЕМ
(первый или заглавный лист)

Описание: Описание: Untitled-1

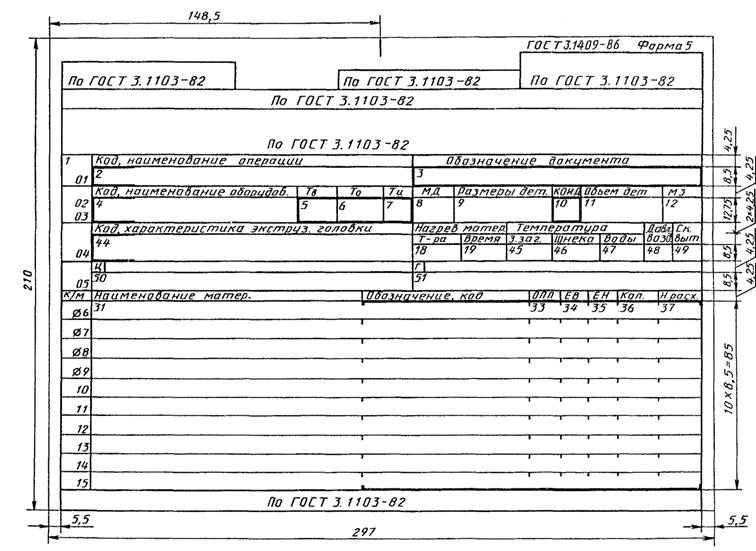

ОПЕРАЦИОННАЯ КАРТА ШПРИЦЕВАНИЯ И ЭКСТРУЗИИ
(первый или заглавный лист)

Описание: Описание: Untitled-1

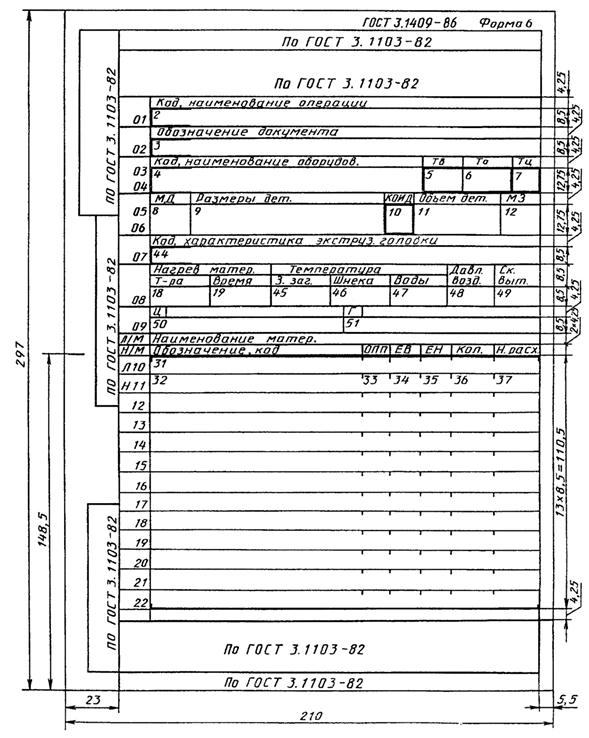

ОПЕРАЦИОННАЯ КАРТА ШПРИЦЕВАНИЯ И ЭКСТРУЗИИ
(первый или заглавный лист)

Описание: Описание: Untitled-1

3. При подготовке к размножению или распечатки форм документов внесение дополнительной информации следует выполнять в соответствии с правилами, установленными на уровне отрасли или предприятия (организации).

4. Общие требования к оформлению документов - по ГОСТ 3.1129 и ГОСТ 3.1130.

5. Общие требования к оформлению документов, проектируемых с применением средств механизации и автоматизации - по ГОСТ 2.004.

6. Общие требования к комплектности и оформлению комплектов документов:

- для единичных технологических процессов - по ГОСТ 3.1119;

- для типовых и групповых технологических процессов (операций) - по ГОСТ 3.1121.

7. Запись наименования операции следует выполнять в соответствии с классификатором технологических операций машиностроения и приборостроения.

8. Пример оформления ОК приведен в приложении.

ПРИЛОЖЕНИЕ
Рекомендуемое

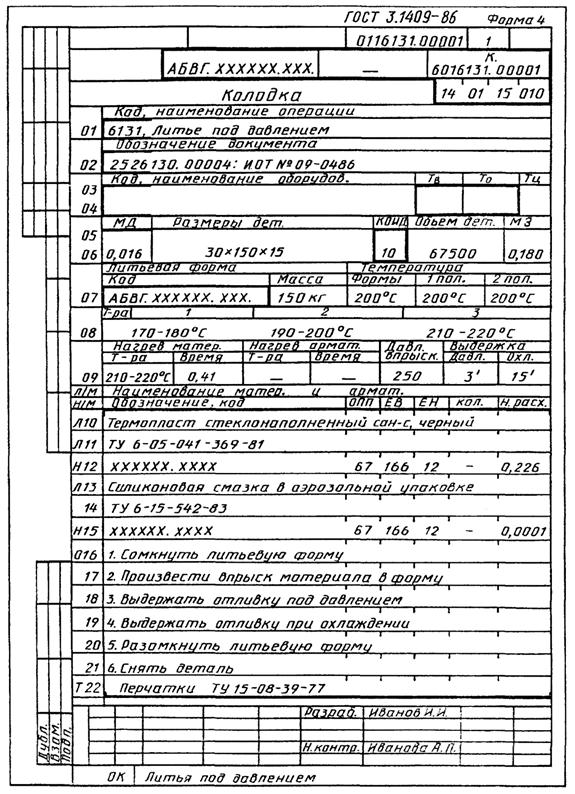

ПРИМЕР ОФОРМЛЕНИЯ ОК ЛИТЬЯ ПОД ДАВЛЕНИЕМ

Описание: Описание: Untitled-1

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.11.86 № 3554

3. ВЗАМЕН ГОСТ 3.1409-74, ГОСТ 3.1421-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ:

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2.004-88

2, 5

ГОСТ 3.1102-81

1

ГОСТ 3.1105-84

1

ГОСТ 3.1118-82

1

ГОСТ 3.1119-83

6

ГОСТ 3.1121-84

1, 6

ГОСТ 3.1122-84

1

ГОСТ 3.1129-93

2, 4

ГОСТ 3.1130-93

2, 4

5. ПЕРЕИЗДАНИЕ. Апрель 2003 г.
