ГОСТ 880-75
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИЗДЕЛИЯ ТВЕРДОСПЛАВНЫЕ
ДЛЯ ГОРНОГО ИНСТРУМЕНТА
ФОРМЫ И РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ИЗДЕЛИЯ
ТВЕРДОСПЛАВНЫЕ Формы и размеры Articles
made of metal-ceramic hard alloys for mining tools. |
ГОСТ |
Постановлением Государственного комитета стандартов Совета Министров СССР от 9 июля 1975 г. № 1744 дата введения установлена
01.07.76
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. № 4).
1. Твердосплавные изделия для горного инструмента должны изготовляться форм, указанных в табл. 1.
Таблица 1
|
Область применения |
Эскиз |
|
|
Для оснащения долотчатых коронок перфораторного бурения |
|
|
|
Для оснащения крестовых коронок перфораторного и пневмоударного бурения |
|
|
|
Для оснащения буровых коронок к погружным пневмоударникам |
|
|
|
Для оснащения буровых коронок с прерывистым лезвием |
|
|
|
Для армирования угольных резцов |
|
|
|
Для армирования зубков угольных комбайнов и одношарошечных долот |
|
|
|
Для армирования резцов врубовых машин и угольных комбайнов |
|
|
|
Для армирования резцов врубовых машин и угольных комбайнов |
|
|
|
Для армирования шарошечных долот |
|
|
|
Для армирования шарошечных долот |
|
|
|
Для армирования резцов вращательного бурения |
|
|
|
Для армирования резцов вращательного бурения |
|
|
|
Для армирования резцов вращательного бурения по углю и мягким породам |
|
|
|
Для армирования резцов вращательного бурения по углю и мягким породам |
|
|
|
Для армирования резцов вращательного бурения по углю |
|
|
|
Для армирования резцов вращательного бурения по углю и мягким породам |
|
|
|
Для армирования резцов вращательного бурения |
|
|
|
Для армирования резцов вращательного бурения шпуров по вязким горючим сланцам и породам в сланцевых шахтах |
|
|
|
Для армирования коронок вращательного бурения геологоразведочных скважин и лопастных долот нефтяного бурения |
|
|
|
Для армирования коронок вращательного бурения геологоразведочных скважин |
|
|
|
Для армирования коронок вращательного бурения геологоразведочных скважин |
|
|
|
Для армирования шарошечных долот |
|
|
|
Для армирования коронок гидроударного бурения геологоразведочных скважин |
|
|
|
Для армирования коронок гидроударного бурения геологоразведочных скважин |
|
|
|
Для армирования буровых сверл |
|
|
|
Для армирования тангенциальных резцов |
|
|
|
Для армирования резцов вращательного бурения по породам средней крепости и крепким |
|
|
|
Для армирования резцов горнодобывающих комбайнов по углю |
|
|
|
Для армирования резцов соледобывающих комбайнов |
|
|
|
Для армирования строительных инструментов |
|
|
|
Для армирования породных и угольных резцов |
|
(Измененная редакция, Изм. № 1, 2).
2. Размеры изделий должны соответствовать указанным на черт. 1 - 35 и в табл. 2 - 20.

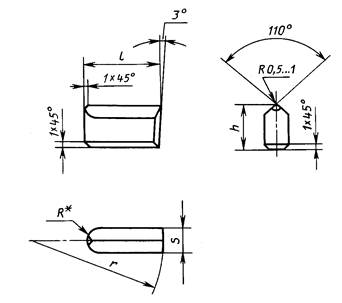

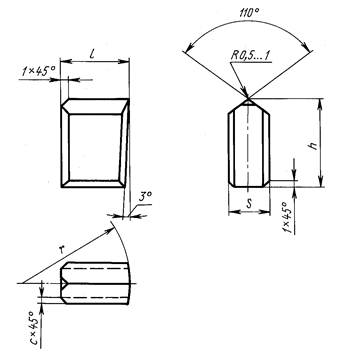

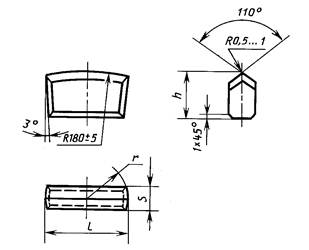

Черт. 1
Таблица 2
мм
|
l |
h |
s |
r |
|
|
Г1101 |
28 |
16 |
7,5 |
14,0 |
|
Г1102 |
32 |
16,0 |
||
|
Г1103 |
36 |
18,0 |
||
|
Г1104 |
9,5 |
|||
|
Г1105 |
40 |
7,5 |
20,0 |
|
|
Г1106 |
18 |
9,5 |
||
|
Г1107 |
43 |
21,5 |
||
|
Г1108 |
46 |
23,0 |
||
|
Г1109 |
52 |
26,0 |
||
|
Г1110 |
49 |
24,5 |
Примечание. По заказу потребителя изделия изготовляют с R = 120 ± 5 мм.
Черт. 2
Таблица 3
мм
|
Номер |
l |
h |
s |
r |
c |
|
Г1201 |
12 |
16 |
7,5 |
16 |
1,0 |
|
Г1202 |
13 |
||||
|
Г1203 |
14 |
9,5 |
20 |
||
|
Г1204 |
15 |
7,5 |
18 |
||
|
Г1205 |
9,5 |
21 |
|||
|
Г1206 |
16 |
18 |
20 |
||
|
Г1207 |
17 |
7,5 |
|||
|
Г1208 |
18 |
9,5 |
21 |
1,5 |
|
|
Г1209 |
12 |
16 |
18 |
1,0 |
Примечание. Изделия с фасками c × 45° изготовляют по заказу потребителя.
Черт. 3
Таблица 4
мм
|
Номер |
l |
h |
s |
R* |
r |
|
Г1301 |
28 |
18 |
9,5 |
5 |
52 |
|
Г1302 |
32 |
78 |
|||
|
Г1303 |
49 |
||||
|
Г1304 |
36 |
||||
|
Г1305 |
40 |
64 |
|||
|
Г1306 |
14 |
11,5 |
6 |
30 |
|
|
Г1307 |
16 |
||||
|
Г1308 |
16 |
20 |
|||
|
Г1309 |
20 |
||||
|
Г1310 |
24 |
||||
|
Г1311 |
23 |
24 |
13,5 |
7 |
62 |
|
Г1312 |
37 |
||||
|
Г1313 |
26 |
20 |
11,5 |
6 |
30 |
__________
* Размеры для справок.
Черт. 4
Таблица 5
мм
|
Номер изделия |
d |
h |
|
|
Номин. |
Пред. откл. |
||
|
Г1401 |
8 |
-0,35 |
16 |
|
Г1402 |
10 |
-0,45 |
|
|
Г1403 |
12 |
-0,60 |
|
|
Г1404 |
14 |
20 |
|
|
Г1405 |
15 |
||
|
Г1406 |
16 |
||
|
Г1407 |
22 |
||
|
Г1408 |
17 |
20 |
|
|
Г1409 |
18 |
||
|
Г1410 |
20 |
||
Примечание. (Исключено, Изм. № 2).
Черт. 61
__________
1 Черт. 5 исключен.
Черт. 7
Таблица 6
мм
|
Номер изделия |
d |
h |
r |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
Г2301 |
8,2 |
+ 0,3 |
14 |
± 0,35 |
4,5 |
|
Г2302 |
12 |
||||
|
Г2303* |
10,0 |
16 |
5,5 |
||
|
Г2307 |
12,2 |
20 |
± 0,40 |
6,5 |
|
__________
* Изготовляют по заказу потребителя.

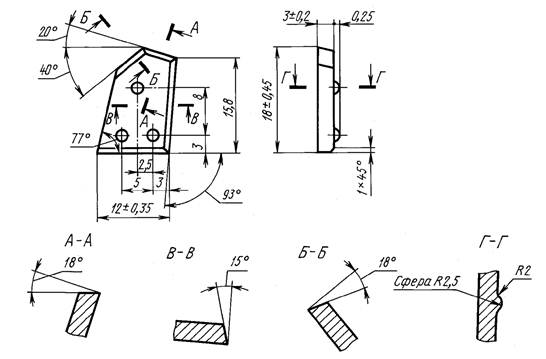

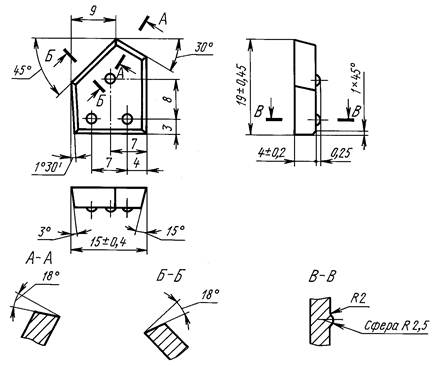

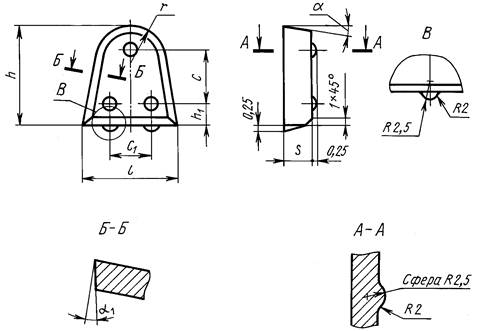

Черт. 8
Таблица 7
Размеры в мм
|
Номер |
h |
l |
s |
r |
h1 |
c |
c1 |
a |
a1 |
|||
|
Номин. |
Пред. |
Номин. |
Пред. |
Номин. |
Пред. |
|||||||
|
Г2401 |
15 |
± 0,4 |
12 |
± 0,35 |
4,0 |
± 0,20 |
4,5 |
2,5 |
8,0 |
6,5 |
10° |
3° |
|
Г2402 |
5,5 |
± 0,25 |
||||||||||
|
Г2403 |
21 |
± 0,5 |
18 |
± 0,45 |
7,0 |
± 0,25 |
5,5 |
4,0 |
11,5 |
8,0 |
15° |
4° |

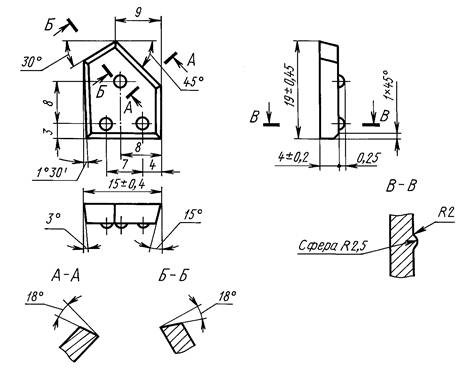

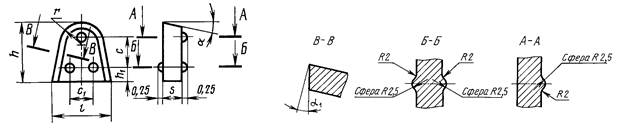

Черт. 9
Таблица 8
Размеры в мм
|
Номер изделия |
h |
l |
s |
r |
h1 |
c |
c1 |
a |
a1 |
|||
|
Номин. |
Пред. |
Номин. |
Пред. |
Номин. |
Пред. |
|||||||
|
Г24а-02 |
16 |
± 0,40 |
13 |
± 0,35 |
4 |
± 0,20 |
4,5 |
3 |
9,0 |
6 |
10° |
3° |
|
Г24а-03 |
22 |
± 0,50 |
16 |
± 0,40 |
7 |
± 0,25 |
5,6 |
13,5 |
8 |
15° |
4° |
|
|
Г24а-05 |
27 |
20 |
± 0,45 |
8 |
7,0 |
4 |
17,5 |
10 |
||||
|
Г24а-06 |
6 |
|||||||||||
Черт. 10
Таблица 9
мм
|
Номер |
d |
h |
r |
r1 |
c |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||
|
Г2501 |
3,2 |
+ 0,3 |
5 |
± 0,20 |
8 |
± 0,15 |
0,5 |
0,5 |
|
Г2502 |
4,2 |
7 |
± 0,25 |
|||||
|
Г2503 |
6 |
± 0,20 |
||||||
|
Г2504 |
5,2 |
9 |
± 0,25 |
10 |
||||
|
Г2505 |
8 |
|||||||
|
Г2506 |
7 |
|||||||
|
Г2507 |
6,2 |
10 |
12 |
|||||
|
Г2508 |
9 |
|||||||
|
Г2509 |
8 |
|||||||
|
Г2510 |
7,2 |
12 |
± 0,30 |
14 |
||||
|
Г2511 |
10 |
|||||||
|
Г2512 |
8,2 |
13 |
16 |
|||||
|
Г2513 |
12 |
|||||||
|
Г2514 |
11 |
|||||||
|
Г2515 |
10 |
± 0,25 |
||||||
|
Г2516 |
9,2 |
14 |
18 |
|||||
|
Г2517 |
13 |
|||||||
|
Г2518 |
12 |
|||||||
|
Г2519 |
11 |
± 0,30 |
||||||
|
Г2520 |
10,2 |
16 |
20 |
± 0,20 |
1,0 |
1,0 |
||
|
Г2521 |
15 |
|||||||
|
Г2522 |
14 |
|||||||
|
Г2523 |
13 |
|||||||
|
Г2524 |
12 |
|||||||
|
Г2525 |
11,2 |
16 |
± 0,30 |
22 |
||||
|
Г2526 |
15 |
|||||||
|
Г2527 |
14 |
|||||||
|
Г2528 |
13 |
|||||||
|
Г2529 |
12 |
|||||||
|
Г2530 |
11 |
|||||||
|
Г2531 |
10 |
|||||||
|
Г2532 |
12,3 |
18 |
± 0,40 |
24 |
||||
|
Г2533 |
17 |
|||||||
|
Г2534 |
16 |
± 0,30 |
||||||
|
Г2535 |
15 |
|||||||
|
Г2536 |
14 |
|||||||
|
Г2537 |
13,3 |
19 |
± 0,40 |
26 |
||||
|
Г2538 |
18 |
|||||||
|
Г2539 |
17 |
± 0,30 |
||||||
|
Г2540 |
16 |
|||||||
|
Г2541 |
15 |
|||||||
|
Г2542 |
14,3 |
+ 0,4 |
21 |
± 0,40 |
28 |
|||
|
Г2543 |
20 |
|||||||
|
Г2544 |
18 |
± 0,30 |
||||||
|
Г2545 |
17 |
|||||||
|
Г2546 |
16 |
|||||||
|
Г2547 |
15,3 |
22 |
30 |
|||||
|
Г2548 |
21 |
|||||||
|
Г2549 |
20 |
|||||||
|
Г2550 |
19 |
|||||||
|
Г2551 |
18 |
|||||||
|
Г2552 |
16,3 |
24 |
32 |
|||||
|
Г2553 |
22 |
|||||||
|
Г2554 |
20 |
|||||||
|
Г2555 |
19 |
|||||||
|
Г2556 |
18 |
|||||||
Черт. 11
Таблица 10
мм
|
Номер |
d |
h |
r |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
|
Г2601 |
3,2 |
+ 0,3 |
5 |
± 0,20 |
1,8 |
± 0,20 |
|
Г2602 |
4,2 |
6 |
2,3 |
|||
|
Г2603 |
5 |
|||||
|
Г2604 |
5,2 |
8 |
± 0,26 |
2,8 |
||
|
Г2605 |
7 |
|||||
|
Г2606 |
6 |
± 0,20 |
||||
|
Г2607 |
6,2 |
9 |
± 0,25 |
3,4 |
||
|
Г2608 |
8 |
|||||
|
Г2609 |
7 |
|||||
|
Г2610 |
6 |
± 0,20 |
||||
|
Г2611 |
7,2 |
11 |
± 0,30 |
3,9 |
||
|
Г2612 |
10 |
± 0,25 |
||||
|
Г2613 |
9 |
|||||
|
Г2614 |
8 |
|||||
|
Г2615 |
7 |
|||||
|
Г2616 |
6 |
± 0,20 |
||||
|
Г2617 |
8,2 |
13 |
± 0,30 |
4,5 |
||
|
Г2618 |
12 |
|||||
|
Г2619 |
11 |
|||||
|
Г2620 |
10 |
± 0,25 |
||||
|
Г2621 |
9 |
|||||
|
Г2622 |
8 |
|||||
|
Г2623 |
7 |
|||||
|
Г2624 |
9,2 |
14 |
± 0,30 |
5,0 |
± 0,25 |
|
|
Г2625 |
13 |
|||||
|
Г2626 |
12 |
|||||
|
Г2627 |
11 |
|||||
|
Г2628 |
10 |
± 0,25 |
||||
|
Г2629 |
9 |
|||||
|
Г2630 |
8 |
|||||
|
Г2631 |
10,2 |
16 |
± 0,30 |
5,5 |
||
|
Г2632 |
15 |
|||||
|
Г2633 |
14 |
|||||
|
Г2634 |
13 |
|||||
|
Г2635 |
12 |
|||||
|
Г2636 |
11 |
|||||
|
Г2637 |
10 |
± 0,25 |
||||
|
Г2638 |
9 |
|||||
|
Г2639 |
11,2 |
16 |
± 0,30 |
6,0 |
||
|
Г2640 |
15 |
|||||
|
Г2641 |
14 |
|||||
|
Г2642 |
13 |
|||||
|
Г2643 |
12 |
|||||
|
Г2644 |
11 |
|||||
|
Г2645 |
10 |
± 0,25 |
||||
|
Г2646 |
12,3 |
18 |
± 0,30 |
6,5 |
||
|
Г2647 |
17 |
|||||
|
Г2648 |
16 |
|||||
|
Г2649 |
15 |
|||||
|
Г2650 |
14 |
|||||
|
Г2651 |
15 |
|||||
|
Г2652 |
12 |
|||||
|
Г2653 |
11 |
|||||
|
Г2654 |
13,3 |
19 |
7,0 |
|||
|
Г2655 |
18 |
|||||
|
Г2656 |
17 |
|||||
|
Г2657 |
16 |
|||||
|
Г2658 |
15 |
|||||
|
Г2659 |
14 |
± 0,40 |
||||
|
Г2660 |
13 |
|||||
|
Г2661 |
12 |
|||||
|
Г2662 |
14,3 |
+ 0,4 |
21 |
7,5 |
||
|
Г2663 |
20 |
|||||
|
Г2664 |
18 |
|||||
|
Г2665 |
17 |
|||||
|
Г2666 |
16 |
|||||
|
Г2667 |
15 |
|||||
|
Г2668 |
14 |
|||||
|
Г2669 |
13 |
|||||
|
Г2670 |
15,3 |
22 |
8,0 |
|||
|
Г2671 |
21 |
|||||
|
Г2672 |
20 |
|||||
|
Г2673 |
15,3 |
19 |
||||
|
Г2674 |
18 |
|||||
|
Г2675 |
17 |
|||||
|
Г2676 |
16 |
|||||
|
Г2677 |
15 |
|||||
|
Г2678 |
16,3 |
24 |
8,5 |
|||
|
Г2679 |
22 |
|||||
|
Г2680 |
20 |
|||||
|
Г2681 |
19 |
|||||
|
Г2682 |
18 |
|||||
|
Г2683 |
17 |
|||||
|
Г2684 |
16 |
|||||

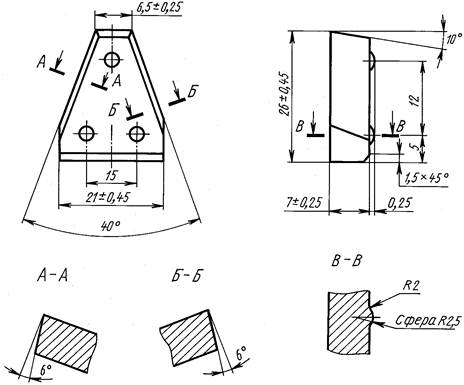

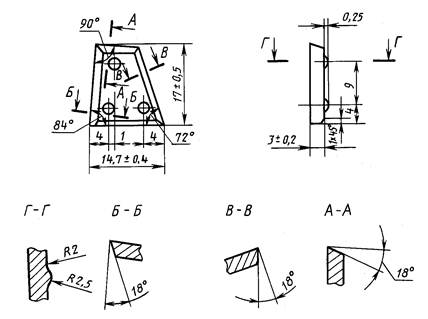

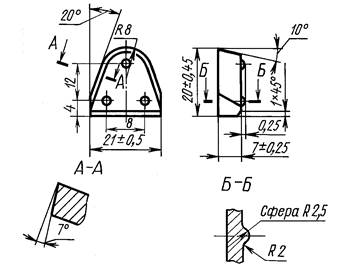

Черт. 12

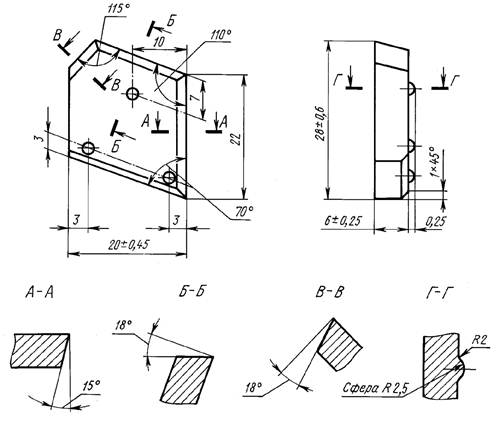

Черт. 13

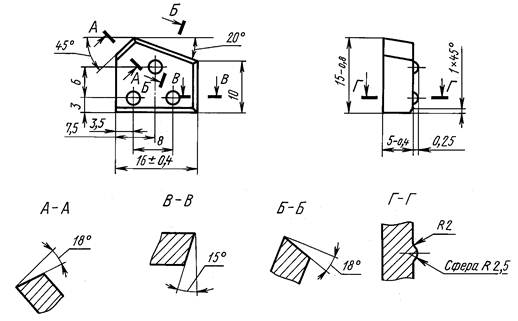

Черт. 14
Черт. 15

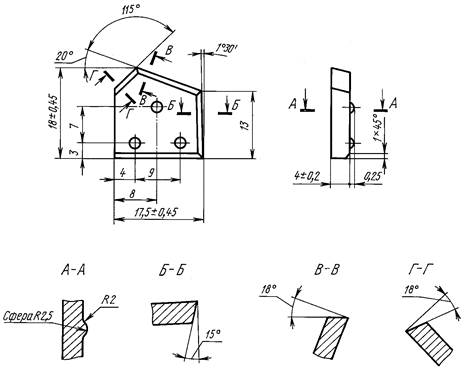

Черт. 16
Черт. 17
Черт. 18

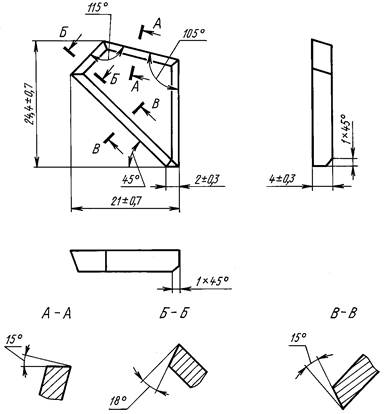

Черт. 20*
__________
* Черт. 19 исключен.
Черт. 21
Таблица 11
мм
|
Номер изделия |
b |
h |
s |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|
|
Г4101 |
3,0 |
± 0,20 |
15 |
± 0,40 |
1,5 |
± 0,15 |
|
Г4102 |
6,0 |
± 0,25 |
20 |
± 0,45 |
4,0 |
± 0,20 |
|
Г4103 |
8,0 |
6,0 |
± 0,25 |
|||
|
Г4104 |
7,5 |
± 0,20 |
15 |
± 0,25 |
0,7 |
± 0,15 |
|
Г4105 |
8,5 |
|||||
|
Г4106 |
9,5 |
|||||
|
Г4107 |
1,8 |
± 0,15 |
10 |
± 0,25 |
1,8 |
± 0,15 |
|
Г4108 |
3,0 |
± 0,20 |
1,5 |
|||

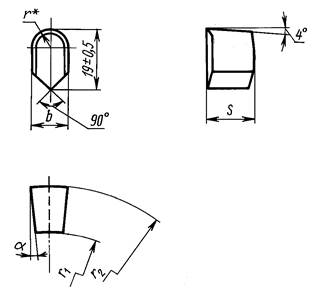

Черт. 22
Таблица 12
мм
|
Номер изделия |
b |
h |
s |
||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
Г5101 |
5,0 |
± 0,20 |
7 |
± 0,25 |
3 |
|
Г5102 |
7,5 |
± 0,35 |
10 |
± 0,30 |
|
|
Г5103 |
8,5 |
± 0,30 |
8 |
± 0,35 |
|
|
Г5104 |
10 |
± 0,30 |
|||
|
Г5105 |
10,0 |
14 |
± 0,40 |
4 |
|
|
Г5106 |
1,5 |
± 0,10 |
12 |
± 0,35 |
3 |
|
Г5107 |
4,0 |
± 0,2,0 |
10 |
± 0,30 |
4 |
|
Г5108 |
3,0 |
8 |
± 0,25 |
3 |
|
|
Г5109 |
2,5 |
± 0,15 |
12 |
± 0,35 |
|
|
Г5110 |
2,0 |
||||
|
Г5111 |
3,0 |
20 |
± 0,50 |
4 |
|
Примечание. По заказу потребителя допускается изготовление изделий с одной или двумя фасками 1 × 45° у основания, а изделий Г5110 и Г5111 - с задним углом 25°.
Форма Г53
Черт. 23
Таблица 13
|
Номер изделия |
d (пред. откл. ± 0,2) |
h |
|
|
Номин. |
Пред. откл. |
||
|
Г5301 |
5 |
5 |
± 0,20 |
|
Г5302 |
8 |
± 0,25 |
|
|
Г5303 |
10 |
± 0,30 |
|
|
Г5304 |
7 |
15 |
|
|
Г5305 |
20 |
± 0,40 |
|
Примечание. По заказу потребителя допускается изготовление изделий Г5301 - Г5303 без угла 25°.
Черт. 24
Таблица 14
мм
|
Номер |
d |
h |
Номер |
d |
h |
||
|
Номин. |
Пред откл. |
Номин. |
Пред откл. |
||||
|
Г5401 |
3,2 |
3 |
± 0,15 |
Г5408 |
7,2 |
5 |
± 0,20 |
|
Г5402 |
4,2 |
4 |
Г5409 |
8,2 |
8 |
± 0,25 |
|
|
Г5403 |
5,2 |
5 |
± 0,20 |
Г5410 |
7 |
||
|
Г5404 |
4 |
± 0,15 |
Г5411 |
6 |
± 0,20 |
||
|
Г5405 |
6,2 |
6 |
± 0,25 |
Г5412 |
10,2 |
8 |
± 0,25 |
|
Г5406 |
5 |
± 0,20 |
Г5413 |
12,2 |
10 |
± 0,30 |
|
|
Г5407 |
7,2 |
6 |
± 0,25 |
Г5414 |
8 |
± 0,25 |
|

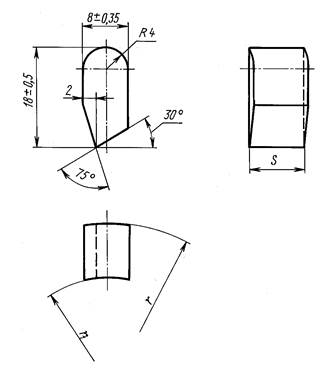

Черт. 25
Таблица 15
мм
|
Номер |
s |
r |
r1 |
|
Пред. откл. ± 1 |
|||
|
Г5501 |
10,7 |
29,5 |
19,5 |
|
Г5502 |
17,7 |
38,0 |
21,0 |
__________
* Размер для справок.
Черт. 26
Таблица 16
Размеры в мм
|
Номер изделия |
s (пред. откл. ± 0,35) |
b (пред. откл. ± 0,4) |
r |
r1 |
r2 |
a |
|
Пред. откл. ± 1 |
||||||
|
Г5701 |
10,7 |
9 |
4,5 |
19,5 |
29,5 |
2° |
|
Г5702 |
12,7 |
10 |
5,0 |
26,0 |
38,0 |
4° |
|
Г5703 |
14,7 |
11 |
5,5 |
43,0 |
57,5 |
|
Черт. 29*
__________
* Черт. 27, 28 исключены.

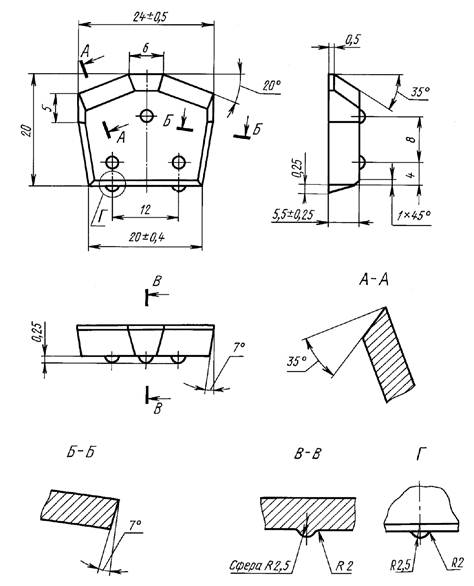

Черт. 30
Черт. 32*
Таблица 19**
мм
|
Номер изделия |
s (пред. откл. ± 0,4) |
|
Г6301 |
6 |
|
Г6302 |
8 |
|
Г6303 |
10 |
__________
* Черт 31 исключен.
** Табл. 17, 18 исключены.
Черт. 33
(Поправка).
Черт. 34
Черт. 35
Черт. 36
Таблица 21*
мм
|
d |
h |
R1 |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
||
|
Г6701 |
7 |
± 0,3 |
15 |
± 0,45 |
3,5 |
|
Г6702 |
9 |
± 0,3 |
17 |
± 0,45 |
4,5 |
|
Г6703 |
12 |
± 0,3 |
20 |
± 0,60 |
6,0 |
|
Г6704 |
16 |
± 0,3 |
24 |
± 0,60 |
8,0 |
__________
* Табл. 20 исключена.
Условное обозначение изделий для горного инструмента при заказе составляется с учетом Общесоюзного классификатора продукции (ОКП). Полный код ОКП изделий для горного инструмента состоит из 15 (16) знаков: первые десять знаков приведены в приложении 2, последние 5 (6) знаков - номер изделия для горного инструмента - приведены в табл. 2 - 21.
Пример условного обозначения изделия формы Г11 из твердого сплава марки ВК8-В, размерами l = 28 мм, h = 16 мм, s = 7,5 мм, r = 14 мм при заказе:
19 6533 2852 Г1101 ГОСТ 880-75
в технической документации:
Изделие формы Г1101 ВК8-В ГОСТ 880-75.
То же, для изделия формы Г24а с размерами h = 16 мм, l = 13 мм, s = 4 мм, r = 4,5 мм, h1 = 3 мм, С = 9 мм, С1 = 6 мм, a = 10°, a1 = 3° при заказе:
19 6533 2859 Г24а-02 ГОСТ 880-75
в технической документации:
Изделие формы Г24а: Г24а-02 ВК8-В ГОСТ 880-75.
(Измененная редакция, Изм. № 1, 2, 3, 4).
3. Неуказанные
предельные отклонения линейных размеров - по
.
(Измененная редакция, Изм. № 1).
4. Неуказанные предельные отклонения углов изделий не должны превышать для углов:
до 5° + 1°;
св. 5° до 15° ± 1°;
св. 15° ± 2°.
5. Углы, радиусы, фаски и неоговоренные допусками размеры изделий форм Г24, Г24а, Г25, Г26 и Г67 даны для построения прессового инструмента и на готовых изделиях не контролируются.
(Измененная редакция, Изм. № 2).
6. По заказу потребителя изделия форм Г23, Г25, Г26 и Г54 должны изготовляться в шлифованном виде по нормативно-технической документации.
7. По заказу потребителя допускается изготовление изделий форм Г34, Г34а, Г36, Г37 задними углами 25°.
(Измененная редакция, Изм. № 2).
8. На изделиях Г2601 - Г2605 допускается наличие заусенцев до 0,3 мм.
9. Если изделия форм Г11, Г12, Г13, Г14, Г23, Г24 и Г65 поставляются потребителям партией 30 - 50 тыс. шт., то отклонение размеров по толщине или диаметру в пределах поставляемой партии не должно превышать 0,1 мм.
На изделии формы Г65 размер Æ 14+0,3 мм контролируют на цилиндрической части изделия от его основания до начала клиновой поверхности.
(Измененная редакция, Изм. № 1).
10. Изделия должны изготовляться из твердого сплава по ГОСТ 3882.
По заказу потребителя допускается изготовлять изделия форм Г11, Г12, Г13, Г14 из твердого сплава марки ВК10-КС по ТУ 48-19-367-83.
(Измененная редакция, Изм. № 4).
11. Технические требования - по ГОСТ 4411.
12. Ориентировочная масса изделий приведена в приложении 1.
ПРИЛОЖЕНИЕ 1
Справочное
|
Форма |
Номер |
Марка |
Ориентировочная |
|
Г11 |
Г1101 |
ВК15 |
43,5 |
|
Г1102 |
50,9 |
||
|
Г1103 |
56,9 |
||
|
Г1104 |
70,1 |
||
|
Г1105 |
58,7 |
||
|
Г1106 |
82,5 |
||
|
Г1107 |
89,1 |
||
|
Г1108 |
97,3 |
||
|
Г1109 |
106,3 |
||
|
Г1110 |
106,0 |
||
|
Г1101 |
ВК11В; ВК10-КС |
44,6 |
|
|
Г1102 |
52,2 |
||
|
Г1103 |
58,3 |
||
|
Г1104 |
71,8 |
||
|
Г1105 |
60,1 |
||
|
Г1106 |
84,5 |
||
|
Г1107 |
91,3 |
||
|
Г1108 |
99,7 |
||
|
Г1109 |
108,4 |
||
|
Г1110 |
108,0 |
||
|
Г1101 |
ВК8В |
45,7 |
|
|
Г1102 |
53,5 |
||
|
Г1103 |
59,8 |
||
|
Г1104 |
73,6 |
||
|
Г1105 |
61,6 |
||
|
Г1106 |
86,6 |
||
|
Г1107 |
93,5 |
||
|
Г1108 |
102,1 |
||
|
Г1109 |
111,6 |
||
|
Г1110 |
110,3 |
||
|
Г1101 |
ВК6В |
46,3 |
|
|
Г1102 |
54,2 |
||
|
Г1103 |
60,6 |
||
|
Г1104 |
74,6 |
||
|
Г1105 |
62,5 |
||
|
Г1106 |
87,7 |
||
|
Г1107 |
94,8 |
||
|
Г1108 |
103,5 |
||
|
Г1109 |
113,1 |
||
|
Г1110 |
111,6 |
||
|
Г12 |
Г1201 |
ВК15 |
18,5 |
|
Г1202 |
20,2 |
||
|
Г1203 |
26,6 |
||
|
Г1204 |
23,4 |
||
|
Г1205 |
29,0 |
||
|
Г1206 |
34,8 |
||
|
Г1207 |
30,3 |
||
|
Г1208 |
39,4 |
||
|
Г1201 |
ВК11В; ВК10-КС |
18,9 |
|
|
Г1202 |
20,7 |
||
|
Г1203 |
27,3 |
||
|
Г1204 |
24,0 |
||
|
Г1205 |
29,7 |
||
|
Г1206 |
35,6 |
||
|
Г1207 |
31,0 |
||
|
Г1208 |
40,4 |
||
|
Г1201 |
ВК8В |
19,4 |
|
|
Г1202 |
21,2 |
||
|
Г1203 |
27,9 |
||
|
Г1204 |
24,6 |
||
|
Г1205 |
30,5 |
||
|
Г1206 |
36,5 |
||
|
Г1207 |
31,8 |
||
|
Г1208 |
41,3 |
||
|
Г1201 |
ВК6В |
19,7 |
|
|
Г1202 |
21,5 |
||
|
Г1203 |
28,3 |
||
|
Г1204 |
24,9 |
||
|
Г1205 |
ВК6В |
30,9 |
|
|
Г1206 |
ВК6В |
37,0 |
|
|
Г1207 |
ВК6В |
32,2 |
|
|
Г1208 |
ВК6В |
41,9 |
|
|
Г1209 |
ВК15 |
23,2 |
|
|
Г1209 |
ВК11В; ВК10-КС |
23,8 |
|
|
Г1209 |
ВК8В |
24,4 |
|
|
Г1209 |
ВК6В |
24,7 |
|
|
Г13 |
Г1301 |
ВК15 |
54,0 |
|
Г1302 |
63,3 |
||
|
Г1303 |
102,0 |
||
|
Г1304 |
72,3 |
||
|
Г1305 |
81,9 |
||
|
Г1306 |
39,6 |
||
|
Г1307 |
40,3 |
||
|
Г1308 |
45,3 |
||
|
Г1309 |
57,3 |
||
|
Г1310 |
69,2 |
||
|
Г1311 |
93,7 |
||
|
Г1312 |
162,9 |
||
|
Г1301 |
ВК11В; ВК10-КС |
55,7 |
|
|
Г1302 |
65,3 |
||
|
Г1303 |
105,2 |
||
|
Г1304 |
74,2 |
||
|
Г1305 |
83,9 |
||
|
Г1306 |
40,2 |
||
|
Г1307 |
40,9 |
||
|
Г1308 |
46,0 |
||
|
Г1309 |
58,1 |
||
|
Г1310 |
70,2 |
||
|
Г1311 |
95,2 |
||
|
Г1312 |
165,3 |
||
|
Г1313 |
74,4 |
||
|
Г1301 |
ВК8В |
57,5 |
|
|
Г1302 |
67,3 |
||
|
Г1303 |
108,5 |
||
|
Г1304 |
76,5 |
||
|
Г1305 |
86,0 |
||
|
Г1306 |
41,3 |
||
|
Г1307 |
42,0 |
||
|
Г1308 |
47,2 |
||
|
Г1309 |
59,8 |
||
|
Г1310 |
72,2 |
||
|
Г1311 |
97,8 |
||
|
Г1312 |
169,9 |
||
|
Г14 |
Г1401 |
ВК15 |
10,0 |
|
Г1402 |
15,0 |
||
|
Г1403 |
22,0 |
||
|
Г1404 |
39,0 |
||
|
Г1405 |
42,0 |
||
|
Г1406 |
48,0 |
||
|
Г1407 |
54,0 |
||
|
Г1408 |
48,0 |
||
|
Г1409 |
49,0 |
||
|
Г1410 |
58,5 |
||
|
Г1401 |
ВК11В; ВК10-КС |
10,3 |
|
|
Г1402 |
15,5 |
||
|
Г1403 |
22,7 |
||
|
Г1404 |
40,7 |
||
|
Г1405 |
43,4 |
||
|
Г1406 |
49,1 |
||
|
Г1407 |
56,7 |
||
|
Г1408 |
49,6 |
||
|
Г1409 |
50,1 |
||
|
Г1410 |
59,4 |
||
|
Г22 |
- |
ВК6В |
33,0 |
|
Г23 |
Г2301 |
ВК8 |
9,2 |
|
Г2302 |
7,7 |
||
|
Г2303 |
16,2 |
||
|
Г2307 |
26,1 |
||
|
Г2301 |
BК11BК |
8,8 |
|
|
Г2302 |
7,4 |
||
|
Г2303 |
15,6 |
||
|
Г2307 |
25,0 |
||
|
Г24 |
Г2401 |
ВК8В |
9,0 |
|
Г2402 |
12,0 |
||
|
Г2403 |
25,0 |
||
|
Г24а |
Г24а-02 |
ВК8В |
8,9 |
|
Г24а-03 |
26,1 |
||
|
Г24а-05 |
46,8 |
||
|
Г24а-06 |
35,3 |
||
|
Г25 |
Г2501 |
ВК15; ВК11ВК |
0,6 |
|
Г2502 |
1,2 |
||
|
Г2503 |
1,0 |
||
|
Г2504 |
2,4 |
||
|
Г2505 |
2,1 |
||
|
Г2506 |
1,8 |
||
|
Г2507 |
3,8 |
||
|
Г2508 |
3,1 |
||
|
Г2509 |
2,9 |
||
|
Г2510 |
6,7 |
||
|
Г2511 |
4,4 |
||
|
Г2512 |
9,0 |
||
|
Г2513 |
7,7 |
||
|
Г2514 |
7,0 |
||
|
Г2515 |
6,2 |
||
|
Г2516 |
11,0 |
||
|
Г2517 |
10,0 |
||
|
Г2518 |
9,0 |
||
|
Г2519 |
8,1 |
||
|
Г2520 |
16,2 |
||
|
Г2521 |
15,0 |
||
|
Г2522 |
13,9 |
||
|
Г2523 |
12,8 |
||
|
Г2524 |
11,6 |
||
|
Г2525 |
17,7 |
||
|
Г2526 |
16,4 |
||
|
Г2527 |
15,5 |
||
|
Г2528 |
14,0 |
||
|
Г2529 |
12,7 |
||
|
Г2530 |
11,6 |
||
|
Г2531 |
10,5 |
||
|
Г2532 |
24,8 |
||
|
Г2533 |
24,6 |
||
|
Г2534 |
23,0 |
||
|
Г2535 |
19,8 |
||
|
Г2536 |
18,2 |
||
|
Г2537 |
30,5 |
||
|
Г2538 |
27,7 |
||
|
Г2539 |
26,2 |
||
|
Г2540 |
24,6 |
||
|
Г2541 |
23,1 |
||
|
Г2542 |
39,2 |
||
|
Г2543 |
38,9 |
||
|
Г2544 |
33,9 |
||
|
Г2545 |
30,2 |
||
|
Г2546 |
26,9 |
||
|
Г2547 |
46,8 |
||
|
Г2548 |
44,2 |
||
|
Г2549 |
41,6 |
||
|
Г2550 |
39,1 |
||
|
Г2551 |
36,5 |
||
|
Г2552 |
58,2 |
||
|
Г2553 |
52,4 |
||
|
Г2554 |
46,5 |
||
|
Г2555 |
43,6 |
||
|
Г2556 |
40,7 |
||
|
Г26 |
Г2601 |
ВК8В; ВК8ВК |
0,5 |
|
Г2602 |
1,0 |
||
|
Г2603 |
0,8 |
||
|
Г2604 |
2,2 |
||
|
Г2605 |
1,9 |
||
|
Г2606 |
1,7 |
||
|
Г2607 |
4,1 |
||
|
Г2608 |
3,0 |
||
|
Г2609 |
2,5 |
||
|
Г2610 |
2,2 |
||
|
Г2611 |
5,9 |
||
|
Г2612 |
5,3 |
||
|
Г2613 |
4,7 |
||
|
Г2614 |
4,1 |
||
|
Г2615 |
3,5 |
||
|
Г2616 |
2,9 |
||
|
Г2617 |
9,1 |
||
|
Г2618 |
8,4 |
||
|
Г2619 |
7,6 |
||
|
Г2620 |
6,8 |
||
|
Г2621 |
6,0 |
||
|
Г2622 |
5,2 |
||
|
Г2623 |
4,4 |
||
|
Г2624 |
12,3 |
||
|
Г2625 |
11,3 |
||
|
Г2626 |
10,3 |
||
|
Г2627 |
9,3 |
||
|
Г2628 |
8,4 |
||
|
Г2829 |
7,4 |
||
|
Г2630 |
6,4 |
||
|
Г2631 |
17,3 |
||
|
Г2632 |
16,0 |
||
|
Г2633 |
14,9 |
||
|
Г2634 |
13,7 |
||
|
Г2635 |
13,2 |
||
|
Г2636 |
11,2 |
||
|
Г2637 |
10,0 |
||
|
Г2638 |
8,8 |
||
|
Г2639 |
20,5 |
||
|
Г2640 |
19,1 |
||
|
Г2641 |
17,6 |
||
|
Г2642 |
16,2 |
||
|
Г2643 |
14,7 |
||
|
Г2644 |
13,3 |
||
|
Г2645 |
11,8 |
||
|
Г2646 |
27,8 |
||
|
Г2647 |
26,1 |
||
|
Г2648 |
24,2 |
||
|
Г2649 |
22,5 |
||
|
Г2650 |
20,7 |
||
|
Г2651 |
18,9 |
||
|
Г2652 |
17,2 |
||
|
Г2653 |
15,5 |
||
|
Г2654 |
34,1 |
||
|
Г2655 |
32,0 |
||
|
Г2656 |
29,9 |
||
|
Г2657 |
27,9 |
||
|
Г2658 |
25,9 |
||
|
Г2659 |
23,8 |
||
|
Г2660 |
21,8 |
||
|
Г2661 |
19,7 |
||
|
Г2662 |
43,7 |
||
|
Г2663 |
41,3 |
||
|
Г2664 |
36,5 |
||
|
Г2665 |
34,2 |
||
|
Г2666 |
31,8 |
||
|
Г2667 |
29,4 |
||
|
Г2668 |
27,0 |
||
|
Г2669 |
24,7 |
||
|
Г2670 |
52,1 |
||
|
Г2671 |
49,4 |
||
|
Г2672 |
46,7 |
||
|
Г2673 |
44,0 |
||
|
Г2674 |
41,2 |
||
|
Г2675 |
38,5 |
||
|
Г2676 |
36,8 |
||
|
Г2677 |
35,8 |
||
|
Г2678 |
64,7 |
||
|
Г2679 |
58,5 |
||
|
Г2680 |
52,3 |
||
|
Г2681 |
49,2 |
||
|
Г2682 |
46,1 |
||
|
Г2683 |
43,0 |
||
|
Г2684 |
40,0 |
||
|
Г32 |
- |
ВК8 |
30,0 |
|
Г33 |
- |
14,0 |
|
|
Г34 |
- |
11,8 |
|
|
Г34а |
- |
11,8 |
|
|
Г36 |
- |
ВК8 |
10,0 |
|
Г37 |
- |
8,0 |
|
|
Г38 |
- |
14,0 |
|
|
Г40 |
- |
14,9 |
|
|
Г41 |
Г4101 |
ВК6 |
1,0 |
|
Г4102 |
7,1 |
||
|
Г4103 |
14,2 |
||
|
Г4104 |
1,2 |
||
|
Г4105 |
1,3 |
||
|
Г4106 |
1,5 |
||
|
Г4101 |
ВК8 |
0,9 |
|
|
Г4102 |
7,0 |
||
|
Г4103 |
14,0 |
||
|
Г4104 |
1,1 |
||
|
Г4105 |
1,2 |
||
|
Г4106 |
1,4 |
||
|
Г4107 |
ВК6 |
0,5 |
|
|
Г4108 |
ВК8 |
0,7 |
|
|
Г51 |
Г5101 |
ВК6 |
1,5 |
|
Г5102 |
3,2 |
||
|
Г5103 |
2,9 |
||
|
Г5104 |
3,6 |
||
|
Г5105 |
7,8 |
||
|
Г5106 |
0,8 |
||
|
Г5107 |
2,3 |
||
|
Г5108 |
1,1 |
||
|
Г5109 |
1,4 |
||
|
Г5110 |
1,0 |
||
|
Г5111 |
3,5 |
||
|
Г5101 |
ВК8 |
1,4 |
|
|
Г5102 |
3,1 |
||
|
Г5103 |
2,8 |
||
|
Г5104 |
3,5 |
||
|
Г5105 |
7,7 |
||
|
Г5106 |
0,8 |
||
|
Г5107 |
2,2 |
||
|
Г5108 |
1,0 |
||
|
Г5109 |
1,3 |
||
|
Г5110 |
1,0 |
||
|
Г5111 |
3,4 |
||
|
Г53 |
Г5301 |
ВК8 |
1,6 |
|
Г5302 |
2,2 |
||
|
Г5303 |
2,3 |
||
|
Г5304 |
7,5 |
||
|
Г5305 |
10,0 |
||
|
Г54 |
Г5401 |
ВК6В; ВК4В |
0,3 |
|
Г5402 |
0,8 |
||
|
Г5403 |
1,5 |
||
|
Г5404 |
1,0 |
||
|
Г5405 |
2,6 |
||
|
Г5406 |
1,8 |
||
|
Г5407 |
3,6 |
||
|
Г5408 |
3,4 |
||
|
Г5409 |
6,2 |
||
|
Г5410 |
5,9 |
||
|
Г5411 |
5,0 |
||
|
Г5412 |
9,8 |
||
|
Г5413 |
16,7 |
||
|
Г5414 |
13,3 |
||
|
Г55 |
Г5501 |
ВК15 |
22,0 |
|
Г5502 |
36,5 |
||
|
Г57 |
Г5701 |
20,0 |
|
|
Г5702 |
26,3 |
||
|
Г5703 |
30,8 |
||
|
Г60 |
Г6010 |
ВК6 |
492,0 |
|
Г61 |
- |
ВК8В |
30,0 |
|
Г63 |
Г6301 |
ВК8 |
17,4 |
|
Г6302 |
22,0 |
||
|
Г6303 |
27,4 |
||
|
Г64 |
- |
39,5 |
|
|
Г65 |
- |
41,5 |
|
|
Г66 |
Г6601 |
ВК6В |
20,0 |
|
Г6602 |
ВК15 |
22,0 |
|
|
Г6603 |
38,0 |
||
|
Г6604 |
44,0 |
||
|
Г6602 |
ВК8В |
23,0 |
|
|
Г67 |
Г6701 |
ВК8В |
8,8 |
|
Г6702 |
14,4 |
||
|
Г6703 |
28,8 |
||
|
Г6704 |
58,7 |
Приложение 1. (Измененная редакция, Изм. № 1, 2, 3, 4).
ПРИЛОЖЕНИЕ 2
Обязательное
Коды ОКП изделий для горного инструмента
|
Форма изделия |
Марка сплава |
Код ОКП |
|
Г11 |
ВК15 |
19 6527 2852 |
|
ВК11В |
19 6534 2852 |
|
|
ВК8-В |
19 6533 2852 |
|
|
ВК6-В |
19 6532 2852 |
|
|
ВК10-КС |
19 6536 2852 |
|
|
Г12 |
ВК15 |
19 6527 2853 |
|
ВК11-В |
19 6534 2853 |
|
|
ВК8-В |
19 6533 2853 |
|
|
ВК6-В |
19 6532 2853 |
|
|
ВК10-КС |
19 6536 2853 |
|
|
Г13 |
ВК15 |
19 6527 2854 |
|
ВК11-В |
19 6534 2854 |
|
|
ВК8-В |
19 6533 2854 |
|
|
ВК10-КС |
19 6536 2854 |
|
|
Г14 |
ВК15 |
19 6527 2855 |
|
ВК11-В |
19 6534 2855 |
|
|
ВК10-КС |
19 6536 2855 |
|
|
Г22 |
ВК6-В |
19 6532 2856 |
|
Г23 |
ВК8 |
19 6525 2857 |
|
ВК11-ВК |
19 6537 2857 |
|
|
Г24 |
ВК8-В |
19 6533 2858 |
|
Г24а |
ВК8-В |
19 6533 2859 |
|
Г25 |
ВК15 |
19 6527 2860 |
|
ВК11-ВК |
19 6537 2860 |
|
|
Г26 |
ВК8-В |
19 6533 2861 |
|
ВК8-ВК |
19 6535 2861 |
|
|
Г32 |
ВК8 |
19 6525 2862 |
|
Г33 |
ВК8 |
19 6525 2863 |
|
Г34 |
ВК8 |
19 6525 2864 |
|
Г34а |
ВК8 |
19 6525 2865 |
|
Г36 |
ВК8 |
19 6525 2866 |
|
Г37 |
ВК8 |
19 6525 2867 |
|
Г38 |
ВК8 |
19 6525 2868 |
|
Г40 |
ВК8 |
19 6525 2877 |
|
Г41 |
ВК6 |
19 6524 2870 |
|
ВК8 |
19 6525 2870 |
|
|
Г51 |
ВК6 |
19 6524 2871 |
|
ВК8 |
19 6525 2871 |
|
|
Г53 |
ВК8 |
19 6525 2872 |
|
Г54 |
ВК6-В |
19 6532 2873 |
|
ВК4-В |
19 6531 2873 |
|
|
Г55 |
ВК15 |
19 6527 2874 |
|
Г57 |
ВК15 |
19 6527 2878 |
|
Г60 |
ВК6 |
19 6524 2880 |
|
Г61 |
ВК8-В |
19 6533 2881 |
|
Г63 |
ВК8 |
19 6525 2883 |
|
Г64 |
ВК8 |
19 6525 2884 |
|
Г65 |
ВК8 |
19 6525 2885 |
|
Г66 |
ВК6-В |
19 6532 2886 |
|
ВК15 |
19 6527 2886 |
|
|
ВК8-В |
19 6533 2886 |
|
|
Г67 |
ВК8-В |
19 6533 2887 |
Приложение 2. (Измененная редакция, Изм. № 4).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлурги СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.07.75 № 1744
3. ВЗАМЕН ГОСТ 880-67
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
5. Ограничение срока действия снято постановлением Госстандарта СССР от 20.12.85 № 4642
6. ИЗДАНИЕ (декабрь 2002 г.) с Изменениями № 1, 2, 3, 4, утвержденными в мае 1979 г., декабре 1985 г., январе 1989 г., октябре 1991 г. (ИУС 6-79, 4-86, 4-89, 1-92)
