ГОСТ 8.420-2002

Государственная система обеспечения
единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ОТКЛОНЕНИЙ
ОТ ПРЯМОЛИНЕЙНОСТИ
И ПЛОСКОСТНОСТИ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ
Минск

Предисловие

1 РАЗРАБОТАН Уральским научно-исследовательским институтом метрологии (УНИИМ)

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 21 от 30 мая 2002 г.)

За принятие проголосовали:

3 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 13 августа 2002 г. № 298-ст межгосударственный стандарт ГОСТ 8.420-2002 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 марта 2003 г.

4 ВЗАМЕН ГОСТ 8.420-81

СОДЕРЖАНИЕ

ГОСТ 8.420-2002

Государственная система обеспечения единства измерений

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ОТКЛОНЕНИЙ ОТ ПРЯМОЛИНЕЙНОСТИ И ПЛОСКОСТНОСТИ

State system for ensuring the uniformity of measurements. State verification schedule for means of measuring
straightness and flatness deviation

1 Область применения

Настоящий стандарт распространяется на государственную поверочную схему для средств измерений отклонений от прямолинейности и плоскостности, определяющую порядок передачи размера единицы длины в области измерений отклонений от прямолинейности и плоскостности от государственного специального эталона при помощи рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8.016-81 Государственная система обеспечения единства измерений. Государственный первичный эталон и государственная поверочная схема для средств измерений плоского угла

ГОСТ 8026-92 Линейки поверочные. Технические условия

ГОСТ 10905-86 Плиты поверочные и разметочные. Технические условия

ГОСТ 24642-81 Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения

3 Определения и обозначения

3.1 Определения

3.1.1 В настоящем стандарте применяются термины с соответствующими определениями по ГОСТ 24642.

3.2 Обозначения

В настоящем стандарте применяются следующие обозначения:

L - длина проверяемой поверхности, м;

Н - допуск прямолинейности или плоскостности, мкм.

4 Государственный эталон

4.1 Государственный специальный эталон предназначен для воспроизведения и хранения единицы длины в области измерений отклонений от прямолинейности и плоскостности и передачи размера единицы при помощи рабочих эталонов рабочим средствам измерений, применяемым в стране, с целью обеспечения единства измерений.

4.2 Диапазон значений отклонений от прямолинейности и плоскостности Н, воспроизводимых эталоном, составляет (0 ¸ 50) мкм.

4.3 Государственный специальный эталон обеспечивает воспроизведение единицы длины в области измерений отклонений от прямолинейности и плоскостности со средним квадратическим отклонением результата измерений S, не превышающим 0,1L мкм при 10 независимых измерениях.

Неисключенная систематическая погрешность q не превышает 0,1L мкм.

4.4 Государственный специальный эталон применяют для передачи размера единицы длины в области измерений отклонений от прямолинейности и плоскостности рабочим эталонам 0 разряда методом прямых измерений.

5 Рабочие эталоны

5.1 Рабочие эталоны 0 разряда

5.1.1 В качестве рабочих эталонов 0 разряда применяют комплексы средств измерений, состоящие из твердокаменного моста длиной рабочей поверхности от 3 до 4 м и оптической измерительной системы, включающей два автоколлиматора с ценой деления 0,2", измерительную каретку с двумя зеркальными отражателями и механизм перемещения каретки.

5.1.2 Среднее квадратическое отклонение S результата сличения рабочих эталонов 0 разряда с государственным эталоном должно быть не более 0,2L мкм.

5.1.3 Рабочие эталоны 0 разряда применяют для поверки:

- автоматических автоколлимационных и гравитационных приборов и оптических линеек 1-го разряда и рабочих, рабочих лазерных интерферометров - методом прямых измерений;

- поверочных линеек типов ШП, ШПХ, ШП-ТК и ШД 2-го разряда и рабочих классов точности 0 и 01 по ГОСТ 8026 - сличением при помощи компаратора (измерительной головки с ценой деления от 0,2 до 1,0 мкм со специальными приспособлениями).

5.2 Рабочие эталоны, заимствованные из других поверочных схем

5.2.1 В качестве рабочих эталонов, заимствованных из других поверочных схем, применяют экзаменаторы 1-го и 2-го разрядов по ГОСТ 8.016 и плоскопараллельные концевые меры длины 2-го разряда по [1].

5.2.2 Экзаменаторы 1-го разряда совместно с плоскопараллельными концевыми мерами длины 2-го разряда применяют для поверки автоколлиматоров с ценой деления 0,2" и 0,25" и электронных уровней с ценой деления 0,1" и 0,2" 1-го разряда и рабочих методом прямых измерений.

5.2.3 Экзаменаторы 1-го разряда применяют для поверки автоколлиматоров и электронных уровней с ценой деления 0,5" и 1" 2-го разряда и рабочих методом прямых измерений.

5.2.4 Экзаменаторы 2-го разряда применяют для поверки микронивелиров и брусковых уровней с ценой деления 5" 2-го разряда и рабочих методом прямых измерений.

5.3 Рабочие эталоны 1-го разряда

5.3.1 В качестве рабочих эталонов 1-го разряда применяют оптические линейки с ценой деления 0,5 и 1 мкм, автоматические автоколлимационные и гравитационные приборы, автоколлиматоры с измерительной кареткой с ценой деления 0,2" и 0,25" и электронные уровни с ценой деления 0,1" и 0,2".

5.3.2 Доверительные абсолютные погрешности d оптических линеек 1-го разряда при доверительной вероятности 0,95 составляют от 0,5 до 1,0 мкм.

Доверительные абсолютные погрешности электронных уровней и автоколлиматоров 1-го разряда при доверительной вероятности 0,95 составляют от 0,3" до 0,6".

Доверительные абсолютные погрешности автоматических автоколлимационных и гравитационных приборов при доверительной вероятности 0,95 должны быть не более (0,5 + 0,2L) мкм.

5.3.3 Рабочие эталоны 1-го разряда применяют для поверки рабочих эталонов 2-го разряда и высокоточных рабочих средств измерений методами прямых и косвенных измерений.

5.4 Рабочие эталоны 2-го разряда

5.4.1 В качестве рабочих эталонов 2-го разряда применяют автоколлиматоры и электронные уровни с ценой деления 0,5" и 1,0" в комплекте с измерительной кареткой, микронивелиры типа МН-2, брусковые уровни с ценой деления не более 5", инструментально-поверочные блоки типа ИПБ из твердокаменных пород класса точности 0, поверочные плиты классов точности 0 и 1 по ГОСТ 10905, поверочные линейки типов ШП, ШПХ, ШД, ШМ и ШМ-ТК класса точности 0 по ГОСТ 8026 при длине линеек до 1600 мм и класса точности 01 - при длине линеек 2000 мм и более.

5.4.2 Доверительные абсолютные погрешности d рабочих эталонов 2-го разряда: блоков типа ИПБ, поверочных плит классов точности 0 и 1, поверочных линеек типов ШП, ШПХ, ШД, ШМ и ШМ-ТК при доверительной вероятности 0,95 составляют от (0,5 + 0,5L + 0,01 Н) до (1,5 + 0,8L + 0,02H) мкм; автоколлиматоров и электронных уровней с ценой деления 0,5" и 1,0" в комплекте с измерительной кареткой, микронивелиров типа МН-2, брусковых уровней с ценой деления не более 5" при доверительной вероятности 0,95 составляют 1".

5.4.3 Рабочие эталоны 2-го разряда применяют для поверки рабочих эталонов 3-го разряда и рабочих средств измерений методами прямых и косвенных измерений, а также сличением при помощи компаратора (измерительной головки с ценой деления 1 мкм со специальными приспособлениями).

5.5 Рабочие эталоны 3-го разряда

5.5.1 В качестве рабочих эталонов 3-го разряда применяют поверочные линейки типов ШП, ШПХ, ШД, ШМ и ШМ-ТК класса точности 1 по ГОСТ 8026, оптические плоскомеры с ценой деления 1 мкм, гидростатические уровни с ценой деления 10 мкм, инструментально-поверочные блоки типа ИПБ класса точности 1.

5.5.2 Доверительные абсолютные погрешности d рабочих эталонов 3-го разряда при доверительной вероятности 0,95 составляют от (1 + L + 0,02H) до (5 + 5L) мкм.

5.5.3 Рабочие эталоны 3-го разряда применяют для поверки рабочих средств измерений методом прямых измерений или сличением при помощи компаратора (измерительной головки с ценой деления 1 и 2 мкм со специальными приспособлениями).

6 Рабочие средства измерений

6.1 В качестве рабочих средств измерений применяют оптические линейки с ценой деления 0,5 и 1,0 мкм, оптические плоскомеры с ценой деления 1 мкм, авто коллиматоры с измерительной кареткой с ценой деления от 0,2" до 1,0", автоматические автоколлимационные и гравитационные приборы, электронные уровни с ценой деления от 0,1" до 1,0", микронивелиры типа МН-2, брусковые уровни с ценой деления не более 5", гидростатические уровни с ценой деления 10 мкм, приборы типа ППС, лазерные интерферометры, инструментально-поверочные блоки типа ИПБ, поверочные линейки с широкой рабочей поверхностью и поверочные плиты всех типов, размеров и классов точности по ГОСТ 8026 и ГОСТ 10905.

6.2 Пределы допускаемых абсолютных погрешностей D рабочих средств измерений составляют от (0,5 + 0,005Н) до 120 мкм.

ПРИЛОЖЕНИЕ А
(справочное)

Библиография

[1] МИ 2060 - 90 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины в диапазоне 1×10^-6 ¸ 50 м и длин волн в диапазоне 0,2 ¸ 50 мкм

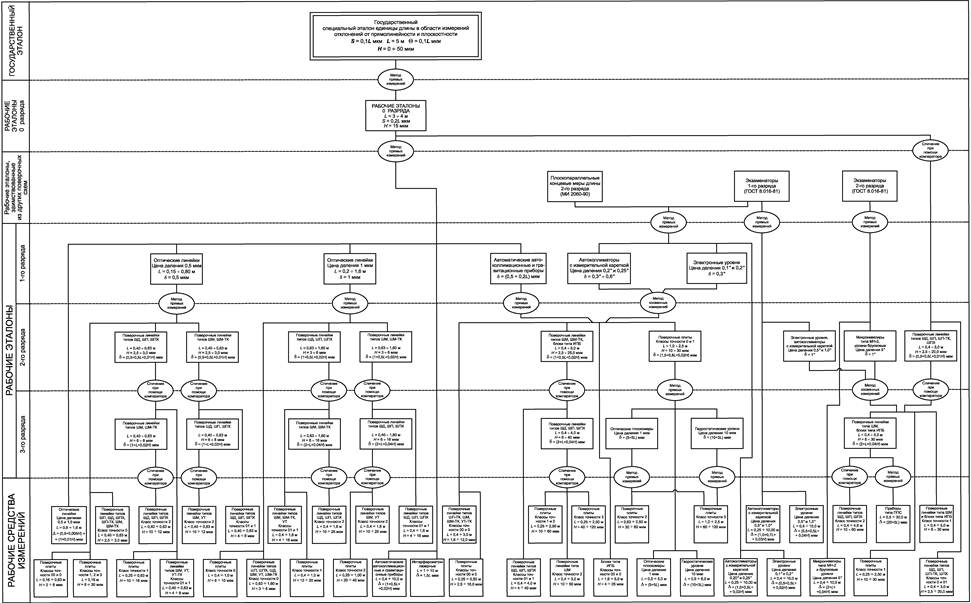

Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности
