ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ
ПРОФИЛЬ
ГОСТ 9150-81
(СТ СЭВ 180-75)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Основные нормы взаимозаменяемости РЕЗЬБА МЕТРИЧЕСКАЯ Профиль Basic norms of interchangeability. |
ГОСТ [СТ СЭВ 180-75] Взамен
|
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1981 г. № 2084 срок введения установлен
с 01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на метрические резьбы и устанавливает номинальный профиль и размеры его элементов.
Стандарт полностью соответствует СТ СЭВ 180-75.

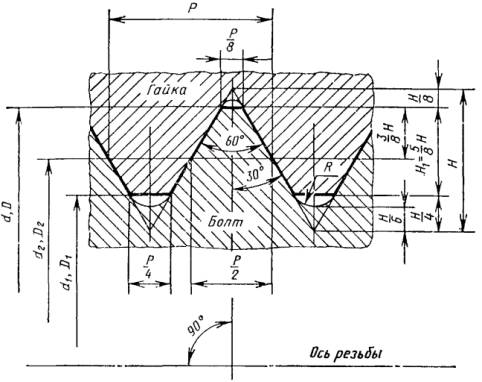

2. Номинальный профиль резьбы и размеры его элементов должны соответствовать указанным на чертеже и в таблице.
Примечания:
1. Форма впадины резьбы болта не регламентируется и может быть как закругленной, так и плоскосрезанной. Закругленная форма впадины является предпочтительной.
2. Форма впадины резьбы гайки не регламентируется.
d - наружный диаметр наружной резьбы (болта); D - наружный диаметр внутренней резьбы (гайки); d2 - средний диаметр болта; D2 - средний диаметр гайки; d1 - внутренний диаметр болта; D1 - внутренний диаметр гайки; Р - шаг резьбы; H - высота исходного треугольника; R - номинальный радиус закругления впадины болта; H1 - рабочая высота профиля
|
Шаг Р |
|
|
|
|
|
|
|
0,075 |
0,064952 |
0,040595 |
0,024357 |
0,016238 |
0,008119 |
0,010825 |
|
0,08 |
0,069282 |
0,043301 |
0,025981 |
0,017321 |
0,008660 |
0,011547 |
|
0,09 |
0,077942 |
0,048714 |
0,029228 |
0,019486 |
0,009743 |
0,012990 |
|
0,1 |
0,086603 |
0,054127 |
0,032476 |
0,021651 |
0,010825 |
0,014434 |
|
0,125 |
0,108253 |
0,067658 |
0,040595 |
0,027063 |
0,013532 |
0,018042 |
|
0,15 |
0,129904 |
0,081190 |
0,048714 |
0,032476 |
0,016238 |
0,021651 |
|
0,175 |
0,151554 |
0,094722 |
0,056833 |
0,037889 |
0,118944 |
0,025259 |
|
0,2 |
0,173205 |
0,108253 |
0,064952 |
0,043301 |
0,021651 |
0,028868 |
|
0,225 |
0,194856 |
0,121785 |
0,073071 |
0,048714 |
0,024357 |
0,032476 |
|
0,25 |
0,216506 |
0,135316 |
0,081190 |
0,054127 |
0,027063 |
0,036084 |
|
0,3 |
0,259808 |
0,162380 |
0,097428 |
0,064952 |
0,032476 |
0,043301 |
|
0,35 |
0,303109 |
0,189443 |
0,113666 |
0,075777 |
0,037889 |
0,050518 |
|
0,4 |
0,346410 |
0,216506 |
0,129904 |
0,086603 |
0,043301 |
0,057735 |
|
0,45 |
0,389711 |
0,243570 |
0,146142 |
0,097428 |
0,048714 |
0,064952 |
|
0,5 |
0,433013 |
0,270633 |
0,162380 |
0,108253 |
0,054127 |
0,072169 |
|
0,6 |
0,519615 |
0,324760 |
0,194856 |
0,129904 |
0,064952 |
0,086602 |
|
0,7 |
0,606218 |
0,378886 |
0,227332 |
0,151554 |
0,075777 |
0,101036 |
|
0,75 |
0,649519 |
0,405949 |
0,243570 |
0,162380 |
0,081190 |
0,108253 |
|
0,8 |
0,692820 |
0,433013 |
0,259808 |
0,173205 |
0,086603 |
0,115470 |
|
1 |
0,866025 |
0,541266 |
0,324760 |
0,216506 |
0,108253 |
0,144338 |
|
1,25 |
1,082532 |
0,676582 |
0,405949 |
0,270633 |
0,135316 |
0,180422 |
|
1,5 |
1,299038 |
0,811899 |
0,487139 |
0,324760 |
0,162380 |
0,216506 |
|
1,75 |
1,515544 |
0,947215 |
0,568329 |
0,378886 |
0,189443 |
0,252591 |
|
2 |
1,732051 |
1,082532 |
0,649519 |
0,433013 |
0,216506 |
0,288675 |
|
2,5 |
2,165063 |
1,353165 |
0,811899 |
0,541266 |
0,270633 |
0,360844 |
|
3 |
2,598076 |
1,623798 |
0,974279 |
0,649519 |
0,324760 |
0,433013 |
|
3,5 |
3,031089 |
1,894431 |
1,136658 |
0,757772 |
0,378886 |
0,505182 |
|
4 |
3,464102 |
2,165063 |
1,299038 |
0,866025 |
0,433013 |
0,577350 |
|
4,5 |
3,897114 |
2,435696 |
1,461418 |
0,974279 |
0,487139 |
0,649519 |
|
5 |
4,330127 |
2,706329 |
1,623798 |
1,082532 |
0,541266 |
0,721688 |
|
5,5 |
4,763140 |
2,976962 |
1,786177 |
1,190785 |
0,595392 |
0,793857 |
|
6 |
5,196152 |
3,247595 |
1,948557 |
1,299038 |
0,649519 |
0,866025 |
