ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ КАБЕЛЬНЫЕ
СОЕДИНИТЕЛЬНЫЕ АЛЮМИНИЕВЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 23469.2-79
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛЬ
В. Н. Алексеенко
ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
Член Коллегии В. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 31 января 1979 г. № 385
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ
КАБЕЛЬНЫЕ СОЕДИНИТЕЛЬНЫЕ Конструкция и размеры Aluminium connection cable slewes fastened by |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 31 января 1979 г. № 385 срок действия установлен
с 01.01. 1982 г.
до 01.01. 1987 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на кабельные соединительные алюминиевые гильзы, закрепляемые опрессовкой и предназначенные для соединения проводов и кабелей с алюминиевыми жилами сечением от 16 до 300 мм2 на напряжение до 10 кВ.

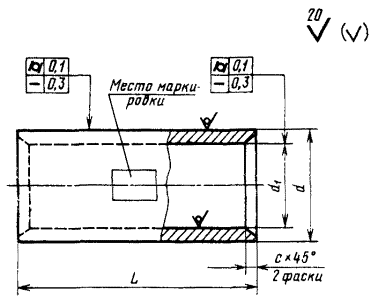

2. Основные размеры и расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.
Размеры в мм
|
Типоразмер |
d |
d1 |
c |
L |
Расчетная месса 1000 шт., кг |
|
|
Помин. |
Пред. откл. |
|||||
|
16-5,3 |
10 |
5,3 |
1,2 |
60 |
±1,0 |
8,5 |
|
25-7,1 |
12 |
7,1 |
1,3 |
63 |
12,1 |
|
|
35-8 |
14 |
8,0 |
1,5 |
71 |
17,0 |
|
|
50-9 |
16 |
9,0 |
1,8 |
25, 3 |
||
|
70-11 |
18 |
11,0 |
80 |
33,0 |
||
|
70-12 |
12,0 |
1,5 |
29,0 |
|||
|
95-13 |
20 |
13,0 |
1,8 |
85 |
41,1 |
|
|
120-14 |
22 |
14,0 |
2,0 |
100 |
58,0 |
|
|
150-16 |
24 |
16,0 |
64,5 |
|||
|
150-17 |
17,0 |
1,8 |
58,3 |
|||
|
185-18 |
26 |
18,0 |
2,0 |
73,0 |
||
|
185-19 |
19,0 |
1,8 |
65,7 |
|||
|
240-20 |
28 |
20,0 |
2,0 |
110 |
85,0 |
|
|
240-22 |
30 |
22,0 |
120 |
101,0 |
||
|
300-24 |
34 |
24,0 |
2,5 |
140 |
162,1 |
|
Пример условного обозначения гильзы кабельной закрытой, предназначенной для соединения проводов и кабелей с жилами сечением 70 мм2 с внутренним диаметром 12 мм, алюминиевой, вид покрытия хим. Н12, климатическое исполнение У, категория размещения 2:
Гильза 70-12-А хим. Н12-У2 ГОСТ 23469.2-79
3. Гильзы должны изготавливаться из круглых тянутых алюминиевых труб марок АД0М и АД1М по ГОСТ 18475-82.
2-3. (Измененная редакция, Изм № 1).
4. Основные размеры спрессованных гильз указаны в рекомендуемом приложении 1.
5. (Исключен, Изм № 1).
6. Остальные требования по ГОСТ 23469.0-81.
(Измененная редакция, Изм № 1).
ПРИЛОЖЕНИЕ 1
Рекомендуемое
ОСНОВНЫЕ РАЗМЕРЫ СПРЕССОВАННЫХ СОЕДИНЕНИЙ

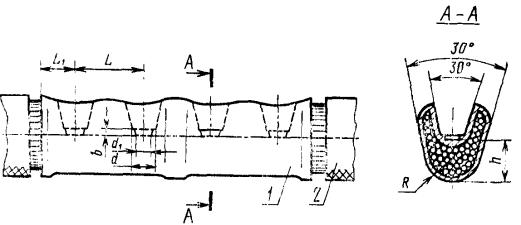

Рекомендуемые размеры спрессованных соединений приведены в таблице и на чертеже.
1 - гильза; 2 - кабель.
Размеры в мм
|
Типоразмер |
Сечение, мм2, класс жилы по ГОСТ 22483-77 |
L |
L1 |
R |
b |
d |
d1 |
h |
|
16-5,3 |
16, I; 16, II |
12,5 |
10 |
5,0 |
1,5 |
4,5 |
2,0 |
5,5 |
|
25-7,1 |
16, III; 25, I; 25, II |
|||||||
|
35-8 |
25, III; 35, I; 35, II |
11 |
7,0 |
6,5 |
3,0 |
7,5 |
||
|
50-9 |
35, III; 50, I |
|||||||
|
70-11 |
50, II; 70, I; 70, II |
17,0 |
16 |
8,0 |
3,0 |
10,0 |
6,5 |
9,5 |
|
70-12 |
50, III; 95, I |
|||||||
|
96-13 |
70, III; 95, II |
|||||||
|
120-14 |
120, I |
20,0 |
19 |
10,0 |
11,5 |
8,0 |
11,5 |
|
|
150-16 |
95, III; 120, II; 185, I |
|||||||
|
150-17 |
120, III; 150, I; 150, II |
|||||||
|
185-18 |
185, II |
24,0 |
22 |
12,5 |
14,5 |
9,0 |
12,5 |
|
|
189-19 |
150, III |
|||||||
|
240-20 |
240, I |
15,0 |
14,0 |
|||||
|
240-22 |
240, II |
4,0 |
17,0 |
10,0 |
||||
|
300-24 |
185, III; 240, III; 300, I; 300, II |
20,0 |
24 |
16,0 |
(Измененная редакция, Изм № 1).
Приложение 2. (Исключено, Изм № 1).
