ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ГИЛЬЗЫ
СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ
ДЛЯ КАБЕЛЕЙ ДО 10 кВ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 23469.1-82
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
В. К. Добрынин, Н. А. Румянцев, В. Д. Костоусов, В. А. Книгель, Л. Б. Чичерина
ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
Член Коллегии Б. М. Орлов
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 9 ноября 1982 г. № 4217
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ГИЛЬЗЫ СОЕДИНИТЕЛЬНЫЕ МЕДНЫЕ Конструкция и размеры Copper connection sleeves for cables up to 10 kV. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 9 ноября 1982 г. № 4217 срок действия установлен
с 01.01.84
до 01.01.89
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт устанавливает конструкцию и размеры кабельных медных открытых гильз, предназначенных для соединения пайкой встык токопроводящих жил кабелей одинакового сечения от 4 до 240 мм2. Климатическое исполнение B1 по ГОСТ 15150-69. Гильзы должны соответствовать требованиям ГОСТ 23469.0-81.
(Измененная редакция, изм. №1).

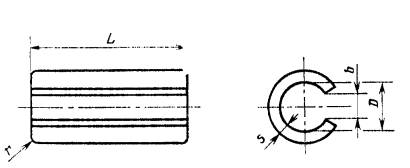

2. Конструкция, коды ОКП, размеры и расчетная масса гильз должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, изм. №1).
Размеры, мм,
|
Код ОКП |
Сечение, мм2, и класс жилы по ГОСТ 22483-77 |
D |
L |
b |
s |
r, не менее |
Расчетная масса 1000 шт., кг, не более |
|
|
4-3,0-В1 |
34 4986 0171 |
4, 1; 4, 3 |
3,0 |
20 |
1,5 |
0,8 |
1,0 |
0,97 |
|
6-3,6-B1 |
34 4986 0181 |
6, 1; 6, 2 |
3,6 |
20 |
1,59 |
|||
|
10-4,5-B1 |
34 4986 0191 |
10, 1; 10, 2 |
4,5 |
20 |
1,91 |
|||
|
16-6,0-В1 |
34 4986 0201 |
16, 1; 16, 2 |
6,0 |
40 |
5,21 |
|||
|
25-7,0-B1* |
34 4986 0211 |
25, 1; 25, 2 |
7,0 |
40 |
4,0 |
1,2 |
1,5 |
10,72 |
|
35-7,0-B1* |
34 4986 0221 |
35, 1 |
7,0 |
40 |
10,72 |
|||
|
25-8,5-B1 |
34 4986 0231 |
25, 2** |
8,5 |
40 |
12,31 |
|||
|
35-8,5-B1 |
34 4986 0241 |
35, 2 |
8,5 |
40 |
12,31 |
|||
|
50-8,5-B1 |
34 4986 0251 |
50, 1 |
8,5 |
60 |
18,85 |
|||
|
35-10,0-B1 |
34 4986 0261 |
35, 2** |
10,0 |
40 |
14,46 |
|||
|
50-10,0-В1 |
34 4986 0271 |
50, 2 |
10,0 |
60 |
21,52 |
|||
|
70-10,0-B1 |
34 4986 0281 |
70, 1 |
10,0 |
60 |
21,02 |
|||
|
50-12,0-B1 |
34 4986 0291 |
50, 2** |
12,0 |
60 |
5,0 |
1,6 |
2,0 |
34,86 |
|
70-12,0-B1 |
34 4986 0301 |
170, 2 |
12,0 |
60 |
34,86 |
|||
|
95-12,0-B1 |
34 4986 0311 |
95, 1 |
12,0 |
60 |
34,86 |
|||
|
70-14,5-B1* |
34 4986 0321 |
70, 2** |
14,5 |
60 |
41,36 |
|||
|
95-14,5-B1* |
34 4986 0331 |
95, 2 |
14,5 |
60 |
41,36 |
|||
|
120-14,5-B1* |
34 4986 0341 |
120, 1; 120, 2 |
14,5 |
80 |
55,23 |
|||
|
95-17,0-B1 |
34 4986 0351 |
95, 2** |
17,0 |
60 |
49,92 |
|||
|
150-17,0-B1 |
34 4986 0361 |
150, 1; 150, 2 |
17,0 |
80 |
66,84 |
|||
|
120-19,0-B1 |
34 4986 0371 |
120, 2** |
19,0 |
80 |
6,0 |
2,0 |
2,5 |
94,38 |
|
185-19,0-B1 |
34 4986 0381 |
185, 1; 185, 2 |
19.0 |
80 |
94,38 |
|||
|
150-21,0-B1 |
34 4986 0391 |
150, 2** |
21,0 |
80 |
103,52 |
|||
|
240-21,0-61 |
34 4986 0401 |
240, 1; 240, 2 |
21,0 |
80 |
103,52 |
|||
|
185-24,0-B1 |
34 4986 0411 |
185, 2** |
24,0 |
80 |
7,0 |
2,5 |
3,0 |
148,03 |
|
240-27,0-B1* |
34 4986 0421 |
240, 2** |
27,0 |
80 |
3,0 |
3,5 |
201 |
* Применяются по согласованию с потребителем.
** Сечение секторных жил.
(Измененная редакция, изм. №1).
3. Гильзы должны изготовляться из меди марок M1 или М2 по ГОСТ 859-78.
4. Гильзы должны иметь покрытие оловом или оловянно-свинцовым припоем толщиной 9 мкм по ГОСТ 9.306-85.
5. Структура условного обозначения гильз приведена в обязательном приложении.
Пример условного обозначения кабельной медной открытой гильзы, предназначенной для соединения жилы сечением 120 мм2 с внутренним диаметром 19 мм, климатического исполнения В1:
Гильза 120-19-В1 ГОСТ 23469.1-82
4, 5. (Измененная редакция, изм. №1).
ПРИЛОЖЕНИЕ
Обязательное

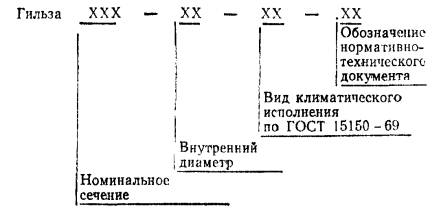

Структура условного обозначения гильз
