ГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЮЗА ССР

НАКОНЕЧНИКИ КАБЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 7386-80





ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва





ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАКОНЕЧНИКИ КАБЕЛЬНЫЕ МЕДНЫЕ,
ЗАКРЕПЛЯЕМЫЕ ОПРЕССОВКОЙ

Конструкция и размеры

Pressfastened copper cable thimbles.
Construction and dimensions

ГОСТ
7386-80

Срок действия           с 01.01.33

до 01.01.93

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на медные кабельные наконечники, закрепляемые опрессовкой и предназначенные для оконцевания проводов и кабелей с медными жилами сечением от 2,5 до 300 мм2 на напряжение до 35 кВ.

Стандарт не распространяется на наконечники, применяемые в полупроводниковой технике.

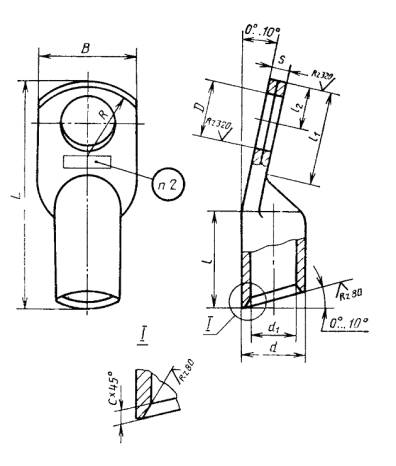

2. Конструкция, основные размеры, условное обозначение с указанием вида климатического исполнения по ГОСТ 15150-69, коды ОКП, предельные отклонения, расчетная масса наконечников и место нанесения маркировки должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение

Код ОКП

Диаметр контактного стержня

D

d

d1

C

L

lmin

l1

l2

S**

B не более

Rmax

Расчетная масса 1000 шт., кг, не более

2,5-3-2,6-М-УХЛЗ*

34 4982 0011

3

3,2

5

2,6

0,6

28 ± 1,0

10

12 ± 0,3

4,0

2,0

7

10

3,1

2,5-3-2,6-М-Т2*

34 4982 0012

2,5-4-2,6-М-УХЛЗ

34 4982 0021

4

4,3

5,0

1,7

8

2,5-4-2,6-М-Т2

34 4982 0022

2,5-5-2,6-М-УХЛЗ

34 4982 0031

5

5,3

7,0

1,3

10

2,5-5-2,6-М-Т2

34 4982 0032

2,5-6-2,6-М-УХЛЗ

34 4982 0033

6

6,4

30 ± 1,0

14 ± 0,3

1,0

12

3,0

2,5-6-2,6-М-Т2*

34 4982 0034

4-4-3-М-УХЛЗ

34 4982 0041

4

4,3

3,0

0,5

32 ± 1,0

12

16 ± 0,4

5,0

1,4

8

3,6

4-4-3-М-Т2

34 4982 0042

4-5-3-М-УХЛЗ

34 4982 0051

5

5,3

7,0

1,1

10

3,4

4-5-3-М-Т2

34 4982 0052

4-6-3-М-УХЛЗ

34 4982 0061

6

6,4

8,5

1,0

12

3,2

4-6-3-М-Т2

34 4982 0062

6-4-4-М-УХЛЗ*

34 4982 0071

4

4,3

6

4,0

5,0

1,6

9

4,3

6-4-4-М-Т2*

34 4982 0072

6-5-4-М-УХЛЗ

34 4982 0081

5

5,3

7,0

1,5

10

3,9

6-5-4-М-Т2

34 4982 0082

6-6-4-М-УХЛЗ

34 4982 0091

6

6,4

8,5

1,2

12

6-6-4-М-Т2

34 4982 0092

10-5-5-М-УХЛЗ*

34 4982 0101

5

5,3

8

5,0

0,8

40 ± 1,0

14

20 ± 0,6

7,0

2,5

11

10

10,0

10-5-5-М-Т2*

34 4982 0102

10-6-5-М-УХЛЗ

34 4982 0111

6

6,4

8,5

1,9

14

9,8

10-6-5-М-Т2

34 4982 0112

10-8-5-М-УХЛЗ

34 4982 0121

8

8,4

11,0

1,7

16

9,2

10-8-5-М-Т2

34 4982 0122

16-6-6-М-УХЛЗ

34 4982 0131

6

6,4

9

6,0

8,5

2,2

14

11,6

16-6-6-М-Т2

34 4982 0132

16-8-6-М-УХЛЗ

34 4982 0141

8

8,4

11,0

1,9

16

10,4

16-8-6-М-Т2

34 4982 0142

25-6-7-М-УХЛЗ*

34 4982 0151

6

6,4

10

7,0

45 ± 1,0

20

8,5

2,5

15

15,5

25-6-7-М-Т2*

34 4982 0152

25-8-7-М-УХЛЗ*

34 4982 0161

8

8,4

11,0

2,2

16

13,8

25-8-7-М-Т2*

34 4982 0162

15

25-6-8-М-УХЛЗ*

34 4982 0171

6

6,4

11

8,0

50 ± 1,0

22 ± 0,6

8,5

2,5

19,8

25-6-8-М-Т2*

34 4982 0172

25-8-8-М-УХЛЗ

34 4982 0181

8

8,4

11,0

17,9

25-8-8-М-Т2

34 4982 0182

25-10-8-М-УХЛЗ

34 4982 0191

10

10,5

11,5

2,0

20

16,7

25-10-8-М-Т2

34 4982 0192

35-8-9-М-УХЛЗ*

34 4982 0201

8

8,4

12

9,0

60 ± 1,5

24

11,0

2,5

18

25,0

35-8-9-М-Т2*

34 4982 0202

35-10-9-М-УХЛЗ*

34 4982 0211

10

10,5

11,5

2,0

20

24,6

35-10-9-М-Т2*

34 4982 0212

35-12-9-М-УХЛЗ*

34 4982 0221

12

13,0

12

9,0

0,8

60 ± 1,5

24

25 ± 0,6

13,5

2,0

22

15

24,1

35-12-9-М-Т2*

34 4982 0222

35-8-10-М-УХЛЗ

34 4982 0231

8

8,4

13

10

63 ± 1,5

11,0

2,3

20

27,3

35-8-10-М-Т2

34 4982 0232

35-10-10-М-УХЛЗ

34 4982 0241

10

10,5

12,5

25,8

35-10-10-М-Т2

34 4982 0242

35-12-10-М-УХЛЗ

34 4982 0251

12

13,0

13,5

2,1

22

23,6

35-12-10-М-Т2

34 4982 0252

50-8-11-М-УХЛЗ

34 4982 0261

8

8,4

14

11

11,0

2,3

20

31,4

50-8-11-М-Т2

34 4982 0262

50-10-11-М-УХЛЗ

34 4982 0271

10

10,5

12,5

2,1

22

30,0

50-10-11-М-Т2

34 4982 0272

50-12-11-М-УХЛЗ

34 4982 0281

12

13,0

13,5

1,9

24

27,4

50-12-11-М-Т2

34 4982 0282

50-8-12-М-УХЛЗ*

34 4982 0291

8

8,4

15

12

65 ± 1,5

26 ± 0,6

11,0

2,4

22

34,0

50-8-12-М-Т2*

34 4982 0292

50-10-12-М-УХЛЗ*

34 4982 0301

10

10,5

12,5

32,3

50-10-12-М-Т2*

34 4982 0302

50-12-12-М-УХЛ3

34 4982 0303

12

13,0

13,5

2,2

24

28,6

50-12-12-M-T2

34 4982 0304

70-10-13-М-УХЛЗ

34 4982 0311

10

10,5

16

13

26

27 ± 0,6

12,5

2,8

37,4

70-10-13-М-Т2

34 4982 0312

70-12-13-М-УХЛЗ

34 4982 0321

12

13,0

13,5

35,7

70-12-13-М-Т2

34 4982 0322

95-10-15-М-УХЛЗ*

34 4982 0331

10

10,5

19

15

1,0

75 ± 1,5

32

27 ± 0,6

12,5

3,4

28

20

66,8

95-10-15-М-Т2*

34 4982 0332

95-12-15-М-УХЛЗ

34 4982 0341

12

13,0

13,5

65,4

95-12-15-М-Т2

34 4982 0342

95-10-16-М-УХЛЗ*

34 4982 0351

10

10,5

20

16

12,5

30

70,7

95-10-16-М-Т2*

34 4982 0352

95-12-16-М-УХЛЗ*

34 4982 0361

12

13,0

13,5

68,5

95-12-16-М-Т2*

34 4982 0362

120-12-17-М-УХЛЗ

34 4982 0371

22

17

1,3

81 ± 2,0

34 ± 0,8

3,9

34

25

104,5

120-12-17-М-Т2

34 4982 0372

120-16-17-М-УХЛЗ

34 4982 0381

16

17,0

16,0

102,5

120-16-17-М-Т2

34 4982 0382

120-12-18-М-УХЛЗ*

34 4902 0391

12

13,0

24

18

1,5

85 ± 2,0

34

13,5

5,0

35

142,4

120-12-18-М-Т2*

34 4982 0392

120-16-18-М-УХЛЗ*

34 4982 0401

16

17,0

16,0

140,2

120-16-18-М-Т2*

34 4982 0402

150-12-19-М-УХЛЗ*

34 4982 0411

12

13,0

25

19

90 ± 2,0

13,5

5,3

36

155,5

150-12-19-М-Т2*

34 4982 0412

150-16-19-М-УХЛЗ

34 4982 0421

16

17,0

16,0

153,8

150-16-19-М-Т2

34 4982 0422

150-12-20-М-УХЛЗ*

34 4982 0431

12

13,0

26

20

13,5

38

168,0

150-12-20-М-Т2*

34 4982 0432

150-16-20-М-УХЛЗ*

34 4982 0441

16

17,0

26

20

1,5

90 ± 2,0

34

34 ± 0,8

16,0

5,3

38

25

163,2

150-16-20-М-Т2*

34 4982 0442

185-12-21-М-УХЛЗ*

34 4982 0451

12

13,0

27

21

95 ± 2,0

38

41 ± 1,0

13,5

40

30

190,5

185-12-21-М-Т2*

34 4982 0452

185-16-21-М-УХЛЗ

34 4982 0461

16

17,0

16,0

5,1

181,0

185-16-21-М-Т2

34 4982 0462

185-20-21-М-УХЛЗ*

34 4982 0471

20

21,0

18,5

170,0

185-20-21-М-Т2*

34 4982 0472

185-16-23-М-УХЛЗ*

34 4982 0481

16

17,0

30

23

1,7

105 ± 2,0

16,0

6,0

45

262,6

185-16-23-M-T2*

34 4982 0482

185-20-23-М-УХЛЗ*

34 4982 0491

20

21,0

20,0

5,5

48

255,4

185-20-23-М-Т2*

34 4982 0492

240-16-24-М-УХЛЗ

34 4982 0501

16

17,0

32

24

2,0

16,0

6,0

272,6

240-16-24-М-Т2

34 4982 0502

240-20-24-М-УХЛЗ

34 4982 0511

20

21,0

20,0

257,0

240-20-24-М-Т2

34 4982 0512

300-16-27-М-УХЛЗ

34 4982 0521

16

17,0

34

27

16,0

6,3

50

304,6

300-16-27-М-Т2

34 4982 0522

300-20-27-М-УХЛЗ

34 4982 0531

20

21,0

20,0

283,0

300-20-27-М-Т2

34 4982 0532

* Допускается применять в технически обоснованных случаях.

** Размер для справок.

(Измененная редакция, Изм. № 2).

3. Кабельные наконечники должны изготовляться из медных труб марки М2 по ГОСТ 617-72.

Допускается изготовление наконечников из меди других марок по качеству аналогичных марке М2.

4. Основные размеры опрессованных соединений указаны в рекомендуемых приложениях 1, 2.

5. Остальные требования по ГОСТ 23981-80.

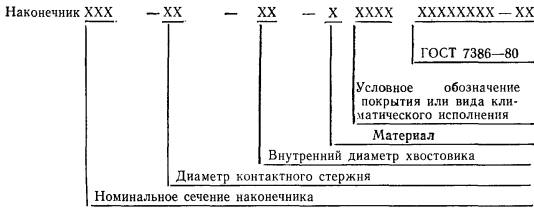

6. Структура и пример условного обозначения приведены в приложении 3.

(Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 1

Рекомендуемое

РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ

Рекомендуемые размеры опрессованных соединений кабельных наконечников приведены на черт. 1, 2 и в табл. 1, 2.

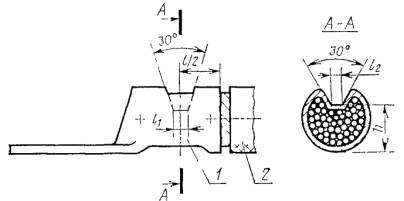

1 - наконечник; 2 - кабель.

Черт. 1

Примечание: l - длина жильной части хвостовика наконечника в таблице стандарта.

Таблица 1

мм

Типоразмер

Маркировка

Сечение жилы, мм2

Класс жилы по ГОСТ 22483-77

l1

l2

h

2,5-3-2,6

2,5-3

2,5

3; 4; 5; 6

3

< 1

2,5 ± 0,25

2,5-4-2,6

2,5-4

3; 4

1; 2; 3; 4

2,5-5-2,6

2,5-5

2,5-6-2,6

2,5-6

4-4-3

4-4

4

5

4-5-3

4-5

4-6-3

4-6

5; 6

1

6-4-4

6-4

4

6

3,0 ± 0,25

5

2; 3; 4

6-5-4

6-5

6

2; 3; 4; 5

6-6-4

6-6

8

1; 2; 3; 4

10

1

10-5-5

10-5

10

2; 3; 4

4

4,0 ± 0,25

10-6-5

10-6

16

1

10-8-5

10-8

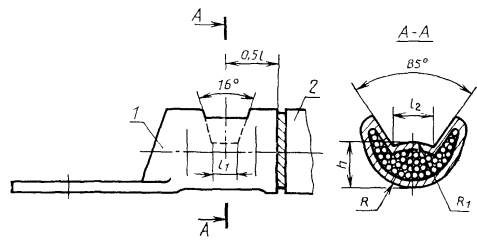

1 - наконечник; 2 - кабель.

Черт. 2

Примечание: l - длина жильной части хвостовика наконечника в таблице стандарта.

(Измененная редакция, Изм. № 2).

Таблица 2

Размеры, мм

Типоразмер

Маркировка

Сечение, мм2

l1

l2

R

R1

h

16-6-6

16-6

16

9,5

4,0

5,0

5,0

4,3

16-8-6

16-8

25-6-8

25-6

25

5,0

6,0

6,0

5,0

25-8-8

25-8

25-10-8

25-10

35-8-10

35-8

35

11,5

6,0

7,0

7,0

5,5

35-10-10

35-10

35-12-10

35-12

50-8-11

50-8

50

7,5

7,5

6,5

50-10-11

50-10

50-12-11

50-12

70-10-13

70-10

70

12,5

7,5

9,0

8,5

7,3

70-12-13

70-12

95-10-15

95-10

95

8,0

10,5

10,0

8,5

95-12-15

95-12

120-12-17

120-12

120

13,5

10,5

12,0

12,0

11,0

120-16-17

120-16

150-12-19

150-12

150

14,5

12,5

14,0

14,0

12,0

150-16-19

150-16

185-12-21

185-12

185

15,5

13,5

15,0

15,0

13,0

185-16-21

185-16

240-16-24

240-16

240

17,0

15,0

17,5

17,5

15,0

240-20-24

240-20

300-16-27

300-16

300

19,0

17,0

19,0

19,5

17,0

300-20-27

300-20

(Измененная редакция, Изм. № 1, 2).

ПРИЛОЖЕНИЕ 2

Рекомендуемое

РЕКОМЕНДУЕМЫЕ РАЗМЕРЫ ОПРЕССОВАННЫХ СОЕДИНЕНИЙ СУДОВЫХ ПРОВОДОВ И КАБЕЛЕЙ

Рекомендуемые размеры опрессованных соединений кабельных наконечников приведены на черт. 1 приложения 1 и в таблице.

мм

Типоразмер

Маркировка

Сечение жилы, мм2

Класс жилы по ГОСТ 22483-77

l1

l2

h

2,5-3-2,6

2,6-3

2,5

3; 4; 5; 6

3

< 1

2,5 ± 0,25

2,5-4-2,6

2,6-4

3; 4

1; 2; 3; 4

2,5-5-2,6

2,6-5

2,5-6-2,0

2,6-6

4-4-3

3-4

4

5

4-5-3

3-5

5; 6

1

4-6-3

3-6

6-4-4

4-4

4

6

3,0 ± 0,25

5

2; 3; 4

6-5-4

4-5

6

2; 3; 4; 5

6-6-4

4-6

8

1; 2; 3; 4

10

1

10-5-5

5-5

10

2; 3; 4

4

4,0 ± 0,25

10-6-5

5-6

16

1

10-8-5

5-8

16-6-6

6-6

10

5; 6

5,0 ± 0,25

16

2; 3

16-8-6

6-8

25

1

25-6-7

7-6

16

4; 5; 6

6

6,0 ± 0,25

25-8-7

7-8

25

2

35

1

25-6-8

8-6

25

3; 4; 5; 6

7,5 ± 0,25

25-8-8

8-8

35

2

25-10-8

8-10

35-8-9

9-8

35

3; 4

8,0 ± 0,40

35-10-9

9-10

50

1

35-12-9

9-12

35-8-10

10-8

35

5; 6

35-10-10

10-10

50

2

35-12-10

10-12

50-8-11

11-8

50

3; 4

7

1,0

8,0 ± 0,40

50-10-11

11-10

50-12-11

11-12

70

1; 2

50-8-12

12-8

50

5, 6

9,0 ± 0,40

50-10-12

12-10

50-12-12

12-12

70-10-13

13-10

70

3; 4; 6

70-12-13

13-12

95

1

95-10-15

15-10

70

5

8

2,0

11,0 ± 0,40

95-12-15

15-12

95

2; 3; 4; 6

120

1,2

95-10-16

16-10

95

5

12,0 ± 0,40

95-12-16

16-12

150

1; 2

120-12-17

17-12

120

3; 4; 5

9

3,0

14,0 ± 0,40

120-16-17

17-16

120-12-18

18-12

120

6

15,0 ± 0,40

120-16-18

18-16

185

1; 2

150-12-19

19-12

150

3; 6

17,0 ± 0,40

150-16-19

19-16

185

3

150-12-20

20-12

150

4; 5

18,0 ± 0,40

150-16-20

20-16

240

1

185-12-21

21-12

185

4, 6

17,0 ± 0,40

185-16-21

21-16

185-20-21

21-20

240

1, 2

185-16-23

23-16

185

5



3,5

19,0 ± 0,40

185-20-23

23-20

300

1, 2

240-16-24

24-16

240

3, 4, 5, 6

10

21,0 ± 0,40

240-20-24

24-20

300-16-27

27-16

300

3, 4, 6

11

23,0 ± 0,40

300-20-27

27-20

Примечание. Допускается в технически обоснованных случаях жилы классов 3, 4, 5, 6 оконцовывать наконечниками, предназначенными для жил классов 1, 2 того же сечения

(Измененная редакция, Изм. № 2).

ПРИЛОЖЕНИЕ 3

Обязательное

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАКОНЕЧНИКОВ

Пример условного обозначения наконечника глухого номинальным сечением 70 мм2, с отверстием под контактный стержень диаметром 12 мм, с внутренним диаметром хвостовика 13 мм, изготовленного из меди, без покрытия, климатического исполнения УХЛЗ.

Наконечник 70-12-13-М-УХЛЗ ГОСТ 7386-80

(Измененная редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР

ИСПОЛНИТЕЛИ

В.Н. Алексеенко, Г.Н. Ивановская

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 7 февраля 1980 г. № 609

3. Периодичность проверки - 5 лет

4. ВЗАМЕН ГОСТ 7386-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Ночей пункта, приложения

ГОСТ 617-72

п. 3

ГОСТ 7386-80

приложение 3

ГОСТ 15150-69

п. 2

ГОСТ 22483-77

приложение 1, 2

ГОСТ 23981-80

п. 5

6. Срок действия продлен до 01.01.93 Постановлением Госстандарта СССР от 16.06.87 № 2085

7. Переиздание (январь 1988 г.) с Изменениями № 1, 2, утвержденными в августе 1983 г., июне 1987 г. (ИУС 12-83, 9-87).

СОДЕРЖАНИЕ





© 2013 Ёшкин Кот :-)
