ШИНОПРОВОДЫ ПЕРЕМЕННОГО ТОКА
НА НАПРЯЖЕНИЕ ДО 1000 В
И ПОСТОЯННОГО ТОКА
НА НАПРЯЖЕНИЕ ДО 1200 В

Классификация и система условных обозначений

ОСТ 36-115-85



РАЗРАБОТАН ЦПКБ треста Электромонтажконструкция

Главный инженер И.Г. Килькин

Руководители темы: Б.П. Золотаревский, М.М. Радзивиловский

Исполнители: А.Н. Богачева, Г.А. Матвеева, Л.М. Писаревская, С.Н. Юнисова

СОГЛАСОВАН Главным техническим управлением Министерства монтажных и специальных строительных работ СССР

Зам. начальника управления

Главэлектромонтажем                                 Г.А. Сукальский

Начальник управления

Трестом Электромонтажконструкция       Ю.К. Юшков

Главный инженер

ВНИИМонтажспецстрой                             И.Н. Жовнер

Зам. директора по научной работе

ВНИПИ Тяжпромэлектропроект                Б.В. Поповский

Главный инженер

ГПИ Электропроект                                     М.Г. Зименков

Главный инженер                                         Б.Г. Перекопский

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства монтажных и специальных строительных работ СССР от 21 января 1985 г. № 16.

ОТРАСЛЕВОЙ СТАНДАРТ

Приказом Министерства монтажных и специальных строительных работ СССР от 21 января 1985 г. № 16 срок введения установлен с 01.01.1986 г.

Настоящий стандарт устанавливает классификацию и систему условных обозначений типов шинопроводов переменного тока частотой до 60 Гц напряжением до 1000 В, предназначенных для работы в электрических сетях с глухозаземленной нейтралью, и постоянного тока напряжением до 1200 В.

Термины и условные обозначения, установленные настоящим стандартом обязательны для применения в документации всех видов, в учебной, технической и справочной литературе.

Термины, применяемые в настоящем стандарте, и их определения приведены в справочном приложении.

Стандарт распространяется на вновь разрабатываемые изделия.

1. КЛАССИФИКАЦИЯ

1.1. По назначению шинопроводы подразделяются на виды, указанные в табл. 1.

Таблица 1

1.2. По роду тока шинопроводы подразделяются на:

шинопроводы переменного тока;

шинопроводы постоянного тока.

1.3. По конструктивному исполнению шинопроводы переменного тока подразделяются на:

однофазные,

однофазные с нулевым защитным проводником,

трехфазные,

трехфазные с нулевым рабочим проводником,

трехфазные с нулевым рабочим и нулевым защитным проводником.

2. СИСТЕМА УСЛОВНЫХ ОБОЗНАЧЕНИЙ ТИПОВ ШИНОПРОВОДОВ

2.1. Обозначения классификационных признаков шинопроводов приведены в табл. 2.

Таблица 2

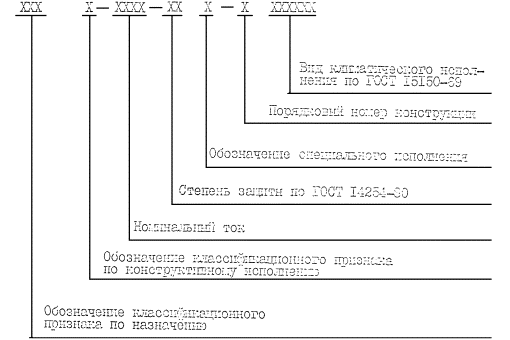

2.2. Структура условного обозначения типа шинопровода

Примечания:

1. Для шинопроводов постоянного тока вместо обозначения классификационного признака по конструктивному исполнению указывается буква «Д».

2. При указании степени защиты записывается только цифровая часть обозначения степени защиты.

3. В качестве обозначения специального исполнения указывается одна буква, например, «В» - для условного обозначения типа шинопровода для вертикальной установки, «X» - для условного обозначения типа шинопровода для химически агрессивных сред и т.п.

Обозначение специального исполнения устанавливается разработчиком изделия по согласованию с базовой организацией по стандартизации.

4. Порядковый номер конструкции присваивается базовой организацией по стандартизации.

3. СТРУКТУРА НАИМЕНОВАНИЙ ШИНОПРОВОДОВ

Структура наименования шинопровода должна содержать:

- название изделия, соответствующее виду шинопровода по назначению (табл. 2);

- условное обозначение типа шинопровода в соответствии с п. 2.2.

Примеры записи наименований шинопроводов

Шинопровод магистральный постоянного тока на 1600 А со степенью защиты 1Р20 по ГОСТ 14254-80, порядковый номер конструкции - 2, вид климатического исполнения - Т3: «Шинопровод магистральный ШМАД-1600-20-2Т3».

Шинопровод магистральный переменного тока на 2500 А трехфазный с нулевым рабочим проводником, со степенью защиты 1Р20 по ГОСТ 14254-80, порядковый регистрационный номер конструкции - 3, вид климатического исполнения - У3: «Шинопровод магистральный ШМА4-2500-20-3У3».

Шинопровод распределительный переменного тока на 400 А, трехфазный с нулевым рабочим проводником, со степенью защиты 1Р32 по ГОСТ 14254-80, для вертикальной установки, порядковый регистрационный номер конструкции - 1, вид климатического исполнения - У3: «Шинопровод распределительный ШРА4-400-32В-1У3».

Шинопровод троллейный переменного тока трехфазный на 250 А со степенью защиты 1Р12 по ГОСТ 14254-30, порядковый номер конструкции 2, вид климатического исполнения - УХЛ3: «Шинопровод троллейный ШТР3-250-12-2УХЛ3».

Шинопровод осветительный переменного тока однофазный на 18 А со степенью защиты 1Р12 по ГОСТ 14254-80 порядковый номер конструкции 1, вид климатического исполнения - У3: «Шинопровод осветительный ШОС1-16-12-1У3».
