ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕЛЛАЖИ СБОРНО-РАЗБОРНЫЕ

ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ГОСТ 14757-81



ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТЕЛЛАЖИ СБОРНО-РАЗБОРНЫЕ

Типы, основные параметры и размеры

Collapsable racks. Types, basic parameters
and dimensions

ГОСТ
14757-81*

Взамен
ГОСТ 14757-74

Дата введения 01.01.83

Постановлением Госстандарта № 425 от 21.04.92 снято ограничение срока действия

1. Настоящий стандарт распространяется на сборно-разборные стационарные металлические стеллажи, предназначенные для складирования грузов в производственной таре по ГОСТ 14861-91 и поддонах по ГОСТ 9570-73.

Стандарт не распространяется на стеллажи, несущие нагрузки от зданий и штабелирующих машин (стеллажных и мостовых опорных кранов-штабелеров и др.).

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1,2).

2. Стандарт устанавливает следующие типы стеллажей:

1 - с настилом;

2 - с консольными опорами.

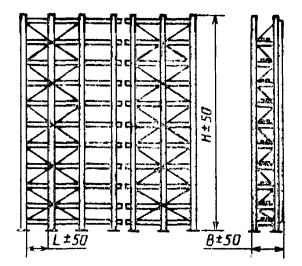

3. Основные размеры стеллажей типа 1 (черт. 1) должны выбираться из рядов:

расстояние между стоиками стеллажа L: 900, 1300, 1400, 1800, 2000? 2700. 2900 мм;

ширина стеллажа B: 450, 750, 950, 1350 мм.

Черт. 1

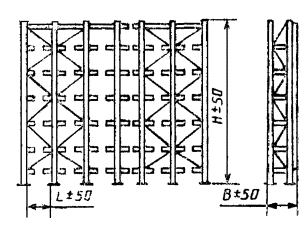

4. Основные размеры стеллажей типа 2 (черт. 2) должны выбираться из рядов:

расстояние между стойками стеллажа L: 750, 900, 950, 1300, 1350, 1800 мм;

ширина стеллажа B: 450, 750, 960, 1350 мм.

Черт. 2

5. Высота стеллажа и нагрузка на ячейку для стеллажей типов 1 и 2 должны выбираться их следующих рядов:

высота стеллажа Н: 1,8; 2,1; 2,4, 2,7; 3,0; 3,3; 3,6; 3,9; 4,2; 4,5; 4,8; 5,1; 5,4; 5,7; 6,0; 6,3; 6,6; 6,9; 7,2; 7,8; 8,4; 9,0; 9,6; 10,2; 10,8; 11,4; 12,0; 12,6 м;

нагрузка на ячейку, не более: 0,125; 0,250; 0,500; 1,000; 3,200; 4,000 т.

3-5. (Измененная редакция, Изм. № 2).
