ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

УСТАНОВКИ ГАЗОТУРБИННЫЕ

Термины и определения

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1. РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 414 «Газовые турбины».

2. ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 25 декабря 2001 г. № 585-ст.

3. Настоящий стандарт представляет собой идентичный текст международного стандарта ИСО 3977-1-97 «Газотурбинные установки. Основные положения и определения» и содержит уточнения и дополнения, отражающие потребности экономики страны.

4. ВВЕДЕН ВПЕРВЫЕ.

СОДЕРЖАНИЕ

Введение

Установленные в стандарте термины расположены в систематизированном порядке, отражающем систему понятий по газотурбинным установкам.

Для каждого понятия установлен один стандартизованный термин.

Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации.

Наличие квадратных скобок в терминологической статье означает, что в нее включены два (три, четыре и т.п.) термина, имеющие общие терминоэлементы.

В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.

В стандарте приведены иноязычные эквиваленты стандартизованных терминов на английском (en) языке.

Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым.

Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы (по данной научно-технической отрасли), входящих в сферу работ по стандартизации и/или использующих результаты этих работ.

ГОСТ Р 51852-2001

(ИСО 3977-1)

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

УСТАНОВКИ ГАЗОТУРБИННЫЕ

Термины и определения

Gas turbine plants. Terms and definitions

Дата введения 2003-01-01

1. Область применения

Настоящий стандарт устанавливает термины и определения понятий в области стационарных газотурбинных установок, применяемые в стандартах по газотурбинным установкам, технической документации всех видов и контрактах на поставляемое энергетическое промышленное оборудование.

Настоящий стандарт не распространяется на газотурбинные установки со свободнопоршневыми генераторами газа, установки специального назначения, а также транспортные газотурбинные установки.

2. Определения

1. газотурбинный двигатель, ГТД: Машина, предназначенная для преобразования тепловой энергии в механическую.

en gas turbine (engine)

Примечание - Машина может состоять из одного или нескольких компрессоров, теплового устройства, в котором повышается температура рабочего тела, одной или нескольких газовых турбин, вала отбора мощности, системы управления и необходимого вспомогательного оборудования. Теплообменники в основном контуре рабочего тела, в которых реализуются процессы, влияющие на термодинамический цикл, являются частью газотурбинного двигателя.

2. газотурбинная установка, ГТУ: Газотурбинный двигатель и все основное оборудование, необходимое для генерирования энергии в полезной форме.

en gas turbine plant

Примечания.

1. Полезной формой энергии может быть - электрическая, механическая и другие.

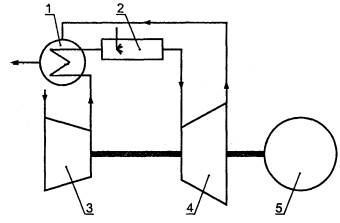

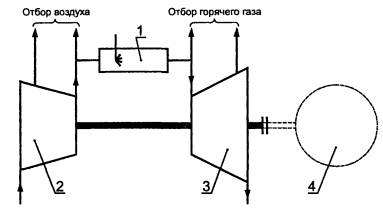

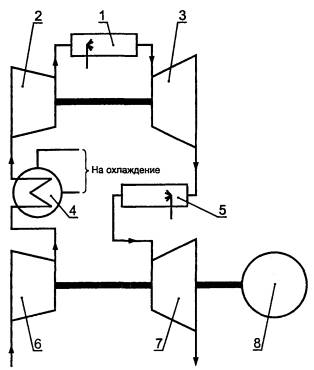

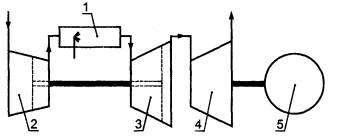

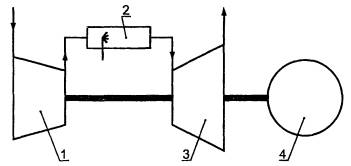

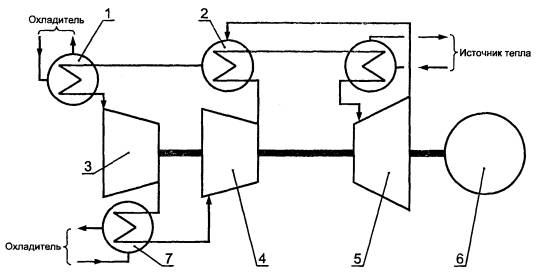

2. Примеры принципиальных схем газотурбинных установок показаны на рисунках А.1 - А.6.

3. газотурбинный двигатель открытого цикла: Газотурбинный двигатель, в котором воздух поступает из атмосферы, а выхлопные газы отводятся в атмосферу.

en open cycle gas turbine

4. газотурбинный двигатель замкнутого цикла: Газотурбинный двигатель, в котором рабочее тело циркулирует по замкнутому контуру без связи с атмосферой.

en closed cycle gas turbine

5. газотурбинный двигатель полузамкнутого цикла: Газотурбинный двигатель, в котором используется горение в рабочем теле, частично рециркулирующем и частично заменяемым атмосферным воздухом.

en semiclosed cycle gas turbine

6. газотурбинный двигатель простого цикла: Газотурбинный двигатель, термодинамический цикл которого состоит только из следующих друг за другом процессов сжатия, нагрева и расширения рабочего тела.

en simple cycle gas turbine

7. газотурбинный двигатель регенеративного цикла: Газотурбинный двигатель, термодинамический цикл которого отличается наличием регенеративного охлаждения рабочего тела на выходе из газовой турбины и соответственно регенеративного подогрева воздуха за компрессором.

en regenerative cycle gas turbine

Примечание - Теплоту расширившегося в турбине газа используют для подогрева сжатого в компрессоре воздуха.

8. газотурбинный двигатель с циклом промежуточного охлаждения: Газотурбинный двигатель, термодинамический цикл которого включает охлаждение рабочего тела в процессе его сжатия.

en intercooled cycle gas turbine

9. газотурбинный двигатель с циклом промежуточного подогрева: Газотурбинный двигатель, термодинамический цикл которого включает подогрев рабочего тела в процессе его расширения.

en reheat cycle gas turbine

10. установка комбинированного цикла: Установка, термодинамический цикл которой включает комбинацию двух циклов, при которой теплота отработавших в газотурбинном двигателе газов в первом цикле используется для нагрева другого рабочего тела во втором цикле.

en gas turbine combined cycle plant

11. одновальный газотурбинный двигатель: Газотурбинный двигатель, в котором роторы компрессора и газовой турбины соединены и мощность отбирается непосредственно с выходного вала или через редуктор.

en single-shaft gas turbine

12. многовальный газотурбинный двигатель: Газотурбинный двигатель, имеющий, по крайней мере, две газовые турбины, вращающиеся на независимых валах.

en multi-shaft gas turbine

13. газотурбинный двигатель с отбором воздуха [газа]: Газотурбинный двигатель, в котором для внешнего использования предусмотрен отбор сжатого воздуха между ступенями компрессора и/или на выходе из компрессора [горячего газа на входе в турбину и/или между ступенями турбины].

en bleed gas turbine

14. газогенератор: Комплекс компонентов газотурбинного двигателя, которые производят горячий газ под давлением для совершения какого-либо процесса или для привода силовой турбины.

en gas generator

Примечание - Генератор газа состоит из одного или более компрессоров, устройств(а) для повышения температуры рабочего тела, одной или более турбин, приводящих компрессор(ы), системы управления и необходимого вспомогательного оборудования.

15. компрессор: Компонент газотурбинного двигателя, повышающий давление рабочего тела.

en compressor

16. (газовая) турбина: Компонент газотурбинного двигателя, преобразующий потенциальную энергию нагретого рабочего тела под давлением в механическую работу.

en turbine

17. силовая турбина: Турбина на отдельном валу, с которого отбирается выходная мощность.

en power turbine

18. камера сгорания (основного [промежуточного] подогрева): Устройство газотурбинного двигателя для основного [промежуточного] подогрева рабочего тела.

en combustion chamber primary or reheat

19. подогреватель рабочего тела: Устройство для подогрева поступающего в него рабочего тела без смешивания его с продуктами сгорания топлива.

en working fluid heater

20. регенератор/рекуператор: Теплообменный аппарат, предназначенный для передачи теплоты отработавших в турбине газов рабочему телу.

en regenerator/recuperator

Примечание - Передача теплоты рабочему телу или воздуху перед его поступлением в камеру сгорания ГТД.

21. предварительный охладитель: Теплообменный аппарат, предназначенный для охлаждения рабочего тела ГТД перед его первоначальным сжатием.

en precooler

22. промежуточный охладитель: Теплообменный аппарат, предназначенный для охлаждения рабочего тела ГТД в процессе его сжатия.

en intercooler

23. устройство защиты от превышения частоты вращения ротора: Регулирующий или отключающий элемент, который при повышении частоты вращения ротора ГТД сверхустановленного предельно допустимого значения, приводит в действие систему защиты.

en overspeed trip

24. система управления: Система, используемая для управления, защиты, контроля и отображения информации о состоянии промышленной газотурбинной установки [газотурбинного двигателя] на всех режимах работы.

en control system

Примечание - Она включает систему управления пуском, системы управления и регулирования подачи топлива и частоты вращения ротора, датчики, устройства контроля подачи электропитания и другие средства управления, необходимые для правильного пуска, устойчивой работы, останова, ограничения режима работы и/или выключения установки при условиях, отличных от заданных.

25. система регулирования: Элементы и устройства для автоматического регулирования параметров газотурбинной установки.

en governing system

Примечание - К параметрам относятся частота вращения ротора, температура газов, давление, выходная мощность и другие параметры.

26. (топливный) регулирующий клапан: Регулирующий орган для изменения подачи топлива в газотурбинный двигатель.

en fuel governor valve

Примечание - Возможны также устройства другого типа для регулирования подачи топлива в газотурбинный двигатель.

27. (топливный) стопорный клапан: Регулирующий орган для изменения подачи топлива в газотурбинный двигатель.

en fuel stop valve

Примечание - Вместо топливного стопорного клапана может использоваться топливный отсечной клапан, перекрывающий магистраль подачи топлива в ГТД при срабатывании.

28. зона нечувствительности системы управления: Диапазон изменения входного сигнала, не связанный с корректирующим воздействием регулятора расхода топлива.

en dead band

Примечание - Зона нечувствительности (применительно к частоте вращения) - это отношение частоты вращения к номинальной частоте вращения в процентах.

29. статизм регулирования системы управления: Изменение частоты вращения ротора силового вала на установившемся режиме работы газотурбинной установки, вызванное внешним воздействием, от нуля до номинальной, выраженное в процентах от номинальной частоты вращения.

en governor droop

30. датчик предельной температуры рабочего тела: Первичный чувствительный элемент системы управления ГТД, который непосредственно реагирует на изменение температуры и выходной сигнал которого воздействует через соответствующие усилители или преобразователи на систему защиты от предельного превышения температуры.

en overtemperature detector

31. теплота сгорания топлива: Общее количество тепла, выделившегося при сгорании единицы массы топлива, кДж/кг.

en fuel specific energy

32. удельный расход теплоты: Отношение теплоты сожженного в ГТД топлива за единицу времени к произведенной им мощности, кДж/кВт-ч.

en heat rate

Примечание - Удельный расход теплоты рассчитывают по низшей теплоте сгорания топлива при нормальных условиях.



33. удельный расход топлива: Отношение массового расхода топлива к выходной мощности ГТУ [ГТД], кг/кВт·ч.

en specific fuel consumption

34. КПД: Отношение выходной мощности к расходу теплоты топлива, подсчитанное по его низшей теплоте сгорания при нормальных условиях.

en thermal efficiency

35. (условная) температура на входе в турбину: Условная средняя температура рабочего тела непосредственно перед сопловыми лопатками первой ступени.

en reference turbine inlet temperature

36. режим [частота вращения] «самоходности»: Режим [минимальная частота вращения выходного вала], при котором газотурбинный двигатель работает без использования мощности пускового устройства при наиболее неблагоприятных внешних условиях.

en self-sustaining speed

37. режим [частота вращения] холостого хода: Установленный изготовителем режим [частота вращения выходного вала], при котором газотурбинный двигатель может работать устойчиво и можно осуществлять нагружение или останов.

en idling speed

38. максимальная продолжительная частота вращения: Максимально допустимое при длительной эксплуатации значение частоты вращения выходного вала газотурбинного двигателя, с которого отбирается мощность.

en maximum continuous speed

39. номинальная частота вращения вала: Частота вращения выходного вала газотурбинного двигателя, при которой определены его расчетные показатели.

en rated speed

40. предельно допустимая частота вращения ротора: Частота вращения ротора ГТД, при которой срабатывает аварийное устройство защиты для отсечки подачи топлива в газотурбинный двигатель и останова двигателя.

en turbine trip speed

41. система впрыска пара [воды]: Система, обеспечивающая впрыск пара [воды] в рабочее тело для увеличения мощности ГТД и/или уменьшения содержания оксидов азота (NOx) в отработавших газах.

en steam and/or water injection system

42. удельная масса: Отношение полной сухой массы газотурбинного двигателя к его мощности, кг/кВт.

en mass-to-power ratio

43. помпаж компрессора: Неустойчивый режим работы компрессора ГТД, характеризующийся сильными низкочастотными колебаниями массового расхода рабочего тела в компрессоре и соединительных каналах.

en compressor surge
