ГОСУДАРСТВЕННЫЕ СТАНДАРТЫ СОЮЗА ССР

ИНСТРУМЕНТ ТВЕРДОСПЛАВНЫЙ
ДЛЯ ОБРАЗОВАНИЯ
ОТВЕРСТИЙ В СТРОИТЕЛЬНЫХ
МАТЕРИАЛАХ

БУРЫ ДОЛОТЧАТЫЕ ТВЕРДОСПЛАВНЫЕ

Типы и основные размеры

ГОСТ 17016-71

МОСКВА - 1973

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

БУРЫ ДОЛОТЧАТЫЕ ТВЕРДОСПЛАВНЫЕ

Типы и основные размеры

Carbide chised bits.

Types and main sizes

ГОСТ

17016-71

Постановлением Государственного комитета стандартов Совета Министров СССР от 3/VI 1971 г. № 1072 срок введения установлен

с 1/1 1973 г.

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на твердосплавные долотчатые буры для бурения отверстий в бетоне и железобетоне ручными пневматическими и электрическими перфораторами с энергией удара до 35 Дж.

2. Буры должны изготовляться двух типов:

БД1 - для бурения отверстий диаметром 18 - 22 мм;

БД2 - для бурения отверстий диаметром 25 - 30 мм.

3. Основные размеры буров должны соответствовать указанным на черт. 1, 2 и в таблице.

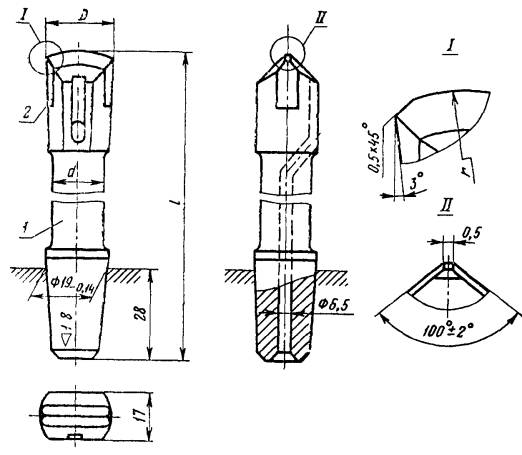

Тип БД1

1 - корпус бура; 2 - пластинка твердосплавная по технической документации,
утвержденной в установленном порядке.

Черт. 1

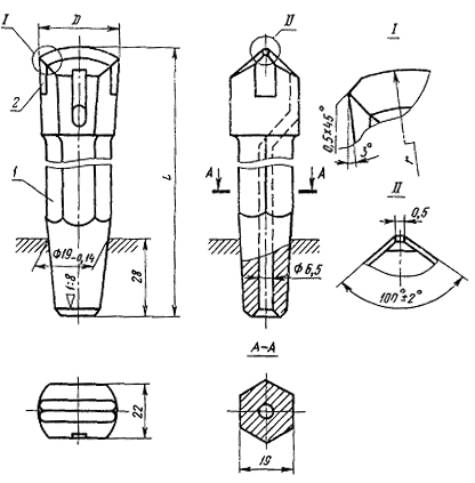

Тип БД2

1 - корпус бура; 2 - пластинка твердосплавная по технической документации,
утвержденной в установленном порядке.

Черт. 2

мм

Тип буров

D

d

r

L

БД1

(18)

14

30

160; 250; 360

20

16

40

(22)

18

БД2

25

-

50

(28)

30

Примечание. Размеры буров, заключенные в скобки, применять не рекомендуется.

Пример условного обозначения долотчатого бура типа БД1 диаметром 20 мм, длиной 160 мм:

Бур БД1-20´160 ГОСТ 17016-71

4. Технические требования - по ГОСТ 17017-71.
