ВЕДОМСТВЕННЫЕ СТРОИТЕЛЬНЫЕ НОРМЫ

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ (МОНТАЖНЫЕ)
К ПРОЕКТИРОВАНИЮ
ОБЪЕКТОВ СТРОИТЕЛЬСТВА
С ПРИМЕНЕНИЕМ САНТЕХНИЧЕСКИХ БЛОКОВ

ВСН 502-87

Минмонтажспецстрой СССР

Министерство монтажных и специальных
строительных работ СССР

Москва 1988

РАЗРАБОТАНЫ Ростовским отделением Государственного проектного института Проектпромвентиляция Минмонтажспецстроя СССР (Хает С.Л., Пятикопов А.М., Усиков В.Н.), ВНИИмонтажспецстроем (Прудовая А.Л.)

ПОДГОТОВЛЕНЫ К УТВЕРЖДЕННИЮ И ВНЕСЕНЫ Главным техническим управлением Минмонтажспецстроя СССР.

СОДЕРЖАНИЕ

1. Общие положения. 1

2. Требования к проекту сантехнических блоков. 2

3. Требования к проекту блока сантехнических коммуникаций. 3

4. Требования к компоновке сантехнической части объектов из блоков. 3

5. Требования к составу проектно-сметной документации. 4

Приложение 1 Номенклатура сантехнических блоков. 4

Приложение 2 Термины и определения. 4

Приложение 3 Классификация систем.. 5

Приложение 4 Виды блоков и их структура. 6

Приложение 5 Перечень типовых деталей и сборочных единиц. 7

Приложение 6 Модификация блоков воздухонагревателей. 9

Приложение 7 Модификация блоков водонагревателей скоростных (кожухотрубных) 10

Приложение 8 Модификация блоков водонагревателей пластинчатых на консольной раме. 10

Приложение 9 Модификация блоков нагнетания (насосы) 11

Приложение 10 Модификация блоков генераторов тепла (котлы) 11



Министерство монтажных и специальных строительных работ СССР (Минмонтажспецстрой СССР)

Ведомственные строительные нормы

ВСН 502-87

Минмонтажспецстрой СССР

Технические требования (монтажные) к проектированию объектов строительства с применением сантехнических блоков

Впервые

Настоящие нормы распространяются на разработку проектов (рабочих проектов) и рабочей документации для объектов строительства с применением санитарно-технических блоков.

Нормы устанавливают требования на разработку блоков, сборка которых осуществляется на промышленных базах Минмонтажспецстроя СССР и на предприятиях-изготовителях санитарно-технического оборудования.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. В проектах рабочей документации следует применять блоки сантехнические (далее блоки), приведенные в приложении 1, которые должны формироваться как объединенные на общей опорной конструкции сборочные единицы, включающие сантехнические трубопроводы *.

*Кабельные коммуникации, импульсные линии систем контроля управления и связи разрабатываются в соответствующих разделах проектной документации.

1.2. Термины и определения приведены в приложении 2.

1.3. Проекты и рабочие чертежи сантехнической части объектов строительства должны разрабатываться как система блоков.

1.4. При разработке проекта и рабочей документации объекта должны быть обеспечены:

сокращение удельной трудоемкости монтажных работ по сооружению сантехнической части;

применение типовых чертежей блоков;

минимум протяженности трубопроводов межблочных коммуникаций;

автономность блоков от строительных конструкций для сборки их независимо от строительной готовности;

сведение к минимуму мокрых процессов подливки, замоноличивания, огнезащиты при установке и закреплении блоков;

максимальное сокращение вспомогательных конструкций благодаря использованию инвентарных средств для обслуживания и ремонта, передвижных грузоподъемных средств, обеспечению агрегатно-узлового метода ремонта и др.;

применение ограниченной номенклатуры труб, арматуры и др. составных частей трубопроводов;

наличие информации в рабочих чертежах (включая спецификацию по каждому блоку), необходимой и достаточной для комплектации и сборки блока, его испытания и монтажа, комплектования объекта из блоков, подготовке к сдаче его в эксплуатацию.

Внесены Главпромвентиляцией, Главным техническим управлением Минмонтажспецстроя СССР

Утверждены Заместителем министра монтажных и специальных строительных работ СССР
24 июля 1987 г.

Срок введения в действие

1 января 1988 г.

1.5. При выдаче заданий на разработку нового оборудования следует учитывать требования к нему, обусловленные применением оборудования в блоке.

При выдаче заданий машиностроителям на разработку блоков следует учитывать требования раздела 2 настоящих норм и предусматривать:

использование несущей конструкции агрегата для крепления обслуживающих площадок, трубопроводов, установки других агрегатов, вспомогательных блоков энергоснабжения, автоматизации и контроля;

организацию единого фронта обслуживания оборудования;

агрегирование в одном корпусе нескольких агрегатов, входящий в состав блока;

использование опорных конструкций блоков в качестве емкостей;

формирование узлов управления и применение многофункциональной переключающей арматуры;

унификацию технических решений.

2. ТРЕБОВАНИЯ К ПРОЕКТУ САНТЕХНИЧЕСКИХ БЛОКОВ

2.1. В состав блоков следует включать оборудование, аппараты, первичные средства контроля и управления, трубопроводы, вспомогательные конструкции (опорные, обслуживающие и др.), тепловую изоляцию и химзащиту.

2.2. В проектной документации на блок должны содержаться решения по сборке и разработке элементов, входящих в его состав.

В чертеже и спецификации блока должны быть предусмотрены опорные конструкции под агрегируемое оборудование и трубопроводы.

2.3. В проекте блока должны быть обеспечены:

независимость расположения составных частей блока от строительных конструкций и других блоков; в границах блока не должны проходить колонны, балки, ригели, плиты зданий и сооружений, коммуникаций и других блоков;

агрегирование составных частей блока на общих опорных конструкциях в минимальное количество (n) сборочных единиц. Лучшее решение блоков n = 1. Составные части блока, неагрегированные на общих опорных конструкциях, должны иметь самостоятельные опоры, которые устанавливаются и закрепляются на фундаментах, перекрытиях и других строительных конструкциях. Опоры могут быть металлические или железобетонные;

агрегирование отключающей, регулирующей и предохранительной арматуры в минимальное количество (m) узлов управления. Лучшее решение - отсутствие в блоке арматуры, не включенной в узлы управления, при m = 1";

возможность многократного применения проекта блока в рабочей документации объекта в результате внутрипроектной типизации и унификации;

применение типовых проектов площадок для обслуживания;

целесообразное ограничение сортамента материалов и изделий, применяемых в проектах блока;

применение стандартных составных частей трубопроводов, в том числе отборных устройств КИПиА, фильтров и др.;

минимальная протяженность трубопроводов. Лучшее решение - совмещение функций, компенсаторов температурных напряжений и др.;

минимальный расход металла на вспомогательные и опорные конструкции в блоке. Лучшее решение - использовать несущую способность оборудования для крепления труб, площадок и другого оборудования, применять для обслуживания и ремонта инвентарные или переносные площадки, грузоподъемные средства и другие сочетания инвентарных приспособлений, обеспечивающих жесткость при перевозке и установке сборочных единиц с легкими опорными конструкциями на агрегируемое оборудование;

жесткость конструкции сборочной единицы, сохранение ее целостности при перевозке, установке в проектное положение и эксплуатации;

наличие устройств для перевозки, перемещения, установки, выверки и крепления к фундаментам сборочной единицы;

положение центра тяжести относительно продольной и поперечной осевой сборочной единицы в соответствии с требованиями на транспортировку изделий.

3. ТРЕБОВАНИЯ К ПРОЕКТУ БЛОКА САНТЕХНИЧЕСКИХ КОММУНИКАЦИЙ

3.1. В блок сантехнических коммуникаций должны быть включены:

опорные конструкции под все межблочные сантехнические коммуникации;

все межблочные коммуникации;

средства защиты кабельных проводов от атмосферных воздействий;

антикоррозионная и тепловая защита;

проходные площадки, переходные мостики и т.п.

3.2. В проекте блока сантехнических коммуникаций должны быть обеспечены:

унификация опорных конструкций;

минимальные затраты материала на опорные конструкции;

жесткость конструкции пролетного строения, сохранение его целостности при перевозке и установке в проектное положение с трубами, покрытиями теплоизоляционными материалами;

возможность производства сварочных работ при соединении блоков коммуникаций;

соединение взаимно пересекающихся блоков с помощью вставок, которые могут быть изготовлены на базах Минмонтажспецстроя СССР.

Вставки должны включать вводы и выводы трубопроводов, идущих в поперечном направлении, лестничные клетки, переходы, анкерные устройства, П-образные компенсаторы.

4. ТРЕБОВАНИЯ К КОМПОНОВКЕ САНТЕХНИЧЕСКОЙ ЧАСТИ ОБЪЕКТОВ ИЗ БЛОКОВ

4.1. При монтаже сантехнических блоков, связанных с технологической частью объекта, их компоновка согласовывается с разработчиками технологической части проекта.

При компоновке сантехнических блоков и блоков сантехнических коммуникаций, не связанных с технологической частью, компоновку определяет разработчик сантехнической части в соответствии с приложениями 1, 3, 5 ... 10.

4.2. Компоновка сантехнической части объекта строительства из блоков должна обеспечить:

прокладку сантехнических коммуникаций с технологическими трубопроводами в специальных зонах технического коридора;

при несовмещенной прокладке сантехнических коммуникаций расположение в ограниченных зонах и объединение в блоки сантехнических коммуникаций;

расположение блоков с крупногабаритным и тяжеловесным оборудованием в основном по внешнему контуру объекта или в легких пристройках к основному зданию;

наличие монтажных зон для производства работ.

5. ТРЕБОВАНИЯ К СОСТАВУ ПРОЕКТНО-СМЕТНОЙ ДОКУМЕНТАЦИИ

5.1. При проектировании строительных объектов с применением комплектно-блочного метода монтажа по составу проектно-сметной документации необходимо руководствоваться СНиП 1.02.01-85, главы 2, 3, 4.

5.2. Техническая документация должна выполняться в соответствии с требованиями ГОСТов, СПДС.

Приложение 1

НОМЕНКЛАТУРА САНТЕХНИЧЕСКИХ БЛОКОВ

п/п

Наименование блока

Обозначение блока

Оборудование

Примечание

1

Блоки воздухонагревателей (калориферы)

БТ-1

Воздухонагреватель



2

Блоки-водонагреватели скоростные кожухотрубные

БТ-2

Водонагреватель



3

Блоки-водонагреватели пластинчатые

БТ-3

Водонагреватель

Разработка АКХ им. Панфилова

4

Блок нагнетания

БН

Насос



5

Блок-генератор тепла

БУ

Котел

Генератор



6

Блоки сантехкабин

БСТК

Комплект сантехприборов

Разработка ЦНИИЭП жилища

7

Блоки водораспределения и регулирования температуры воды (горячей смеси)

БР

Терморегуляторы

Индивидуальная разработка

8

Блоки ИТП

БФ-2

Насос-элеватор

Разработка ЦНИИЭП оборудования

9

Блоки ЦТП

БФ-3

Насосы

Типовые разработки

Приложение 2

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Термины

Определение

Деталь

По ГОСТ 2.101-68

Сборочная единица (узлы)

По ГОСТ 2.101-68

Комплекс

По ГОСТ 2.101-68

Блок

Конструктивно законченный комплекс или сборочная единица максимальной заводской готовности.

Блок сантехнический

Конструктивно законченный блок, автономный от строительной части объекта, включающий сантехническое оборудование, трубопроводы, первичные средства контроля и управления, тепловую и химическую защиту, вспомогательные конструкции в соответствии с приложением 4.

Блок сантехнических коммуникаций

Объединенные в сборочную единицу сантехнические коммуникации и опорные конструкции под них.

Заводская готовность

Уровень завершенности изготовления изделия при поставке его на строительную площадку.

Монтажная готовность

Уровень завершенности сборки изделия перед установкой его в проектное положение.

Поставочный узел (ПУ)

Сантехнический блок или его часть, габариты и масса которых соответствуют транспортным средствам, предусмотренным ПОС.

Монтажный узел (МУ)

Сантехнический блок или его часть, которая может быть установлена в проектное положение грузоподъемными средствами, предусмотренными ПОС. Монтажный узел состоит из одного или нескольких поставочных узлов.

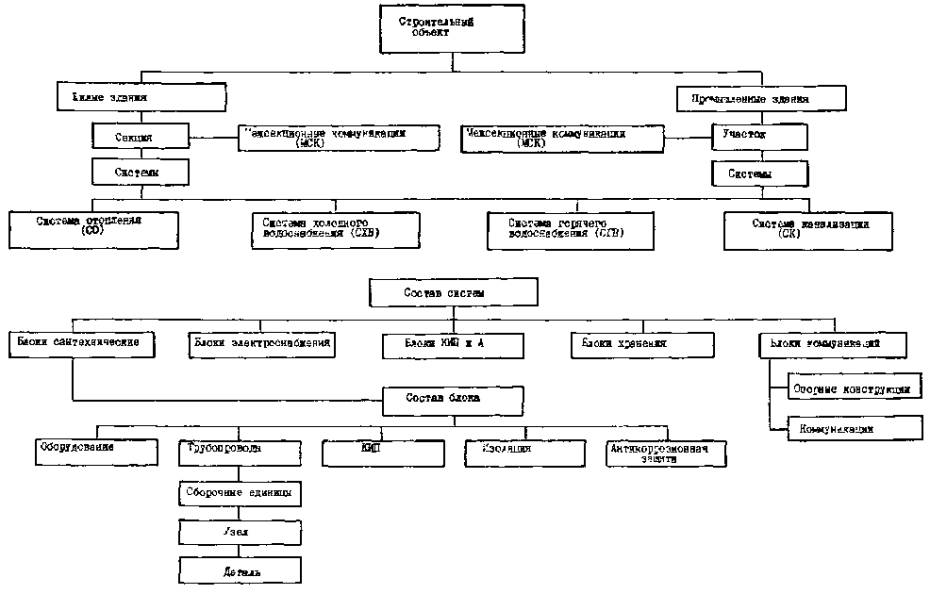

Приложение 3

КЛАССИФИКАЦИЯ СИСТЕМ

п/п

Наименование систем

Шифр системы

Состав системы

Блок коммуникаций

Блок теплообмена

Блок нагнетания

Блок нагревания

Блок хранения

Блок электроснабжения

Блок КИПиА

1

Система внутреннего водопровода

СХВ

+

-

+

-

+

+

+

2

Системы внутреннего горячего водоснабжения

СХВ

+

+

+

-

-

+

+

3

Система дождевой канализации

СДК-1

+

-

+

-

+

+

+

4

Системы канализации

СК-2

+

-

+

-

-

+

+

5

Системы отопления

СО

+

+

+

+

-

+

+



Приложение 5

ПЕРЕЧЕНЬ ТИПОВЫХ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ

п/п

Наименование типовых деталей

Основной размер, мм

Примечание

Ду 10

Ду 15

Ду 20

Ду 25

Ду 32

Ду 40

Ду 50

Ду 65

Ру

1

Обвязка ручных насосов и погружных







+



+





10

Разработчик Союзгорсантехмонтаж

2

Типовые детали

+

+

+

+

+

+

+

Ду 65*

10¸16

Разработчик РО ГПИ ППВ

3

Обвязка регулирующих клапанов



+

+

-

+

+

+

Ду 65¸150

10

Разработчик ГПИ Госхимпроект

4

Стандартные детали

+

+

+

+

+

+

+



10¸16

Разработчик Союзоргсантехмонтаж

5

Унифицированные узлы врезки для систем отопления в магистрали



+

+

+









10

То же

6

То же, горячего водоснабжения в магистрали



+

+

+

+

+

+



10

- " -

7

То же, водоснабжения в магистрали



+

+

+

+

+

+



10¸16

- " -

8

То же, канализации в магистрали





Ф100

Ф150

Ф200







-

- " -

9

Узлы ливнестоков в магистрали



Ф100

Ф150

Ф200

Ф300

Ф350

Ф400

Ф425

10

- " -

10

Коллектор холодного и горячего водоснабжения без термостата

+

+













10

- " -

11

То же, с термостатом

+

+













10

- " -

12

Обвязка унитаза и бачка

+

+













6

- " -

13

То же, моек

+

+













10

- " -

14

То же, биде

+

+













6

- " -

15

Обвязка ванны



+













6

- " -

16

То же, поддона душевого



+













6

- " -

17

То же, нагревательных приборов

+

+

+

+









6

- " -

18

То же, полотенцесушителей



+

+

+

+

+





10

- " -

19

То же, пожарных и поливочных кранов





+

+





+

+

10¸16

- " -

20

То же, воздухосборников



+

+

+









10

- " -

21

Узлы фильтров холодного водоснабжения













+



10¸16

- " -

22

То же, горячего водоснабжения













+



10

- " -

23

То же, систем отопления













+



10

- " -

24

Вводы теплосети







до 250



+

+

16

- " -

25

Вводы водоснабжения







до 250



+

+

16

- " -

26

Выпуск ливнестоков







см. п. 9







6

- " -

27

Выпуск хозяйственной фекальной канализации







см. п. 8







6

- " -

28

Стояки хозяйственной фекальной канализации в нишах



Ф50

Ф100



Ф150







6

- " -

29

Стояки холодного водоснабжения открытой прокладки



+

+

+

+

+

+

+

10¸16

- " -

30

То же, горячего водоснабжения открытой прокладки



+

+

+

+

+

+

+

10

- " -

31

Альбом мягких вставок и соединения с сантехприборами

+

+

+

+









6

Разработчик РО ГПИ ППВ

32

Устройство для экономии воды холодного водоснабжения



+

+

+









10

- " -

33

То же, горячего водоснабжения



+

+

+









10

- " -

34

Сборочные единицы водомерных узлов



+

+

+

+

+

+

до 250

10

Разработчик Союзгорсантехмонтаж

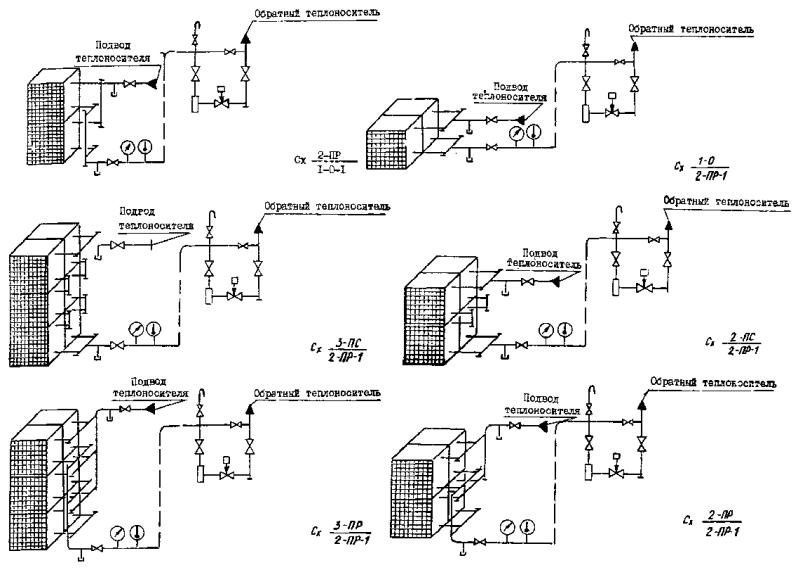

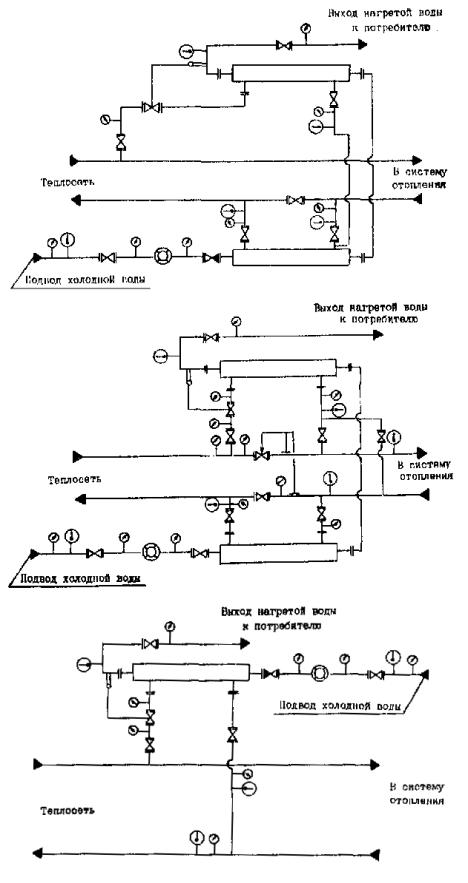

Приложение 7

МОДИФИКАЦИЯ БЛОКОВ ВОДОНАГРЕВАТЕЛЕЙ СКОРОСТНЫХ (КОЖУХОТРУБНЫХ)

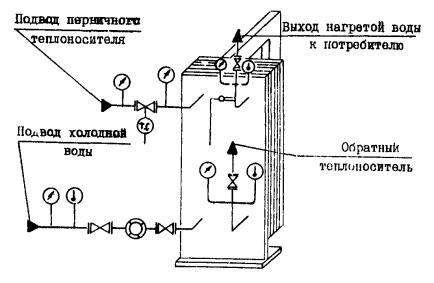

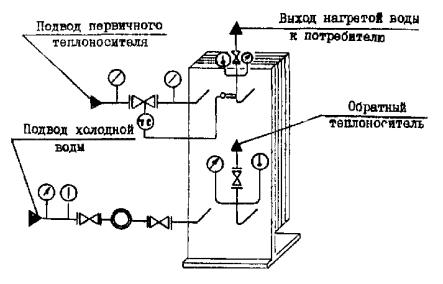

Приложение 8

МОДИФИКАЦИЯ БЛОКОВ ВОДОНАГРЕВАТЕЛЕЙ ПЛАСТИНЧАТЫХ НА КОНСОЛЬНОЙ РАМЕ

НА ДВУХОПОРНОЙ РАМЕ

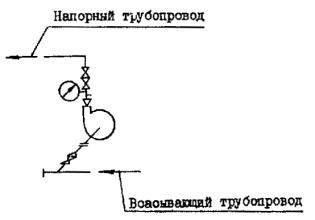

Приложение 9

МОДИФИКАЦИЯ БЛОКОВ НАГНЕТАНИЯ (НАСОСЫ)

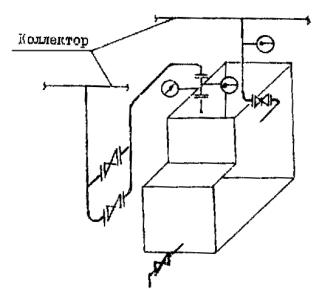

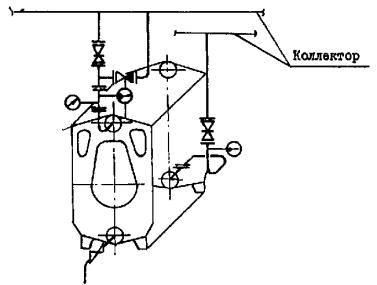

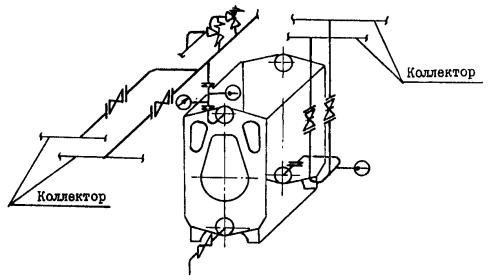

Приложение 10

МОДИФИКАЦИЯ БЛОКОВ ГЕНЕРАТОРОВ ТЕПЛА (КОТЛЫ)

Блок котла "Факел" для отопления и вентиляции

Блок котла "Факел" работающего как на отопление и вентиляцию, так и на горячее водоснабжение

Блок котла "Братск 11" для отопления и вентиляции

Блок котла "Братск 11", работающего как на отопление и вентиляцию, так и на горячее водоснабжение.
