ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
ХОМУТЫ СВАРНЫЕ
Конструкция и размеры
ГОСТ 24138-80
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Детали крепления трубопроводов ХОМУТЫ СВАРНЫЕ Конструкция и размеры Pipe-line fastening parts. |
ГОСТ |
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен
с 01.01.81
Ограничение срока действия отменено, ИУС II-12-94
1. Настоящий стандарт распространяется на сварные хомуты диаметром D от 100 до 540 мм.

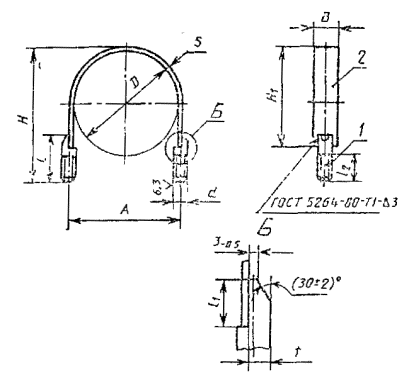

2. Конструкция и размеры сварных хомутов должны соответствовать указанным на чертеже и в таблице.
Размеры мм
|
D |
A ± 1 |
H ± 3 |
Поз. 1 Шпилька Кол. 2 |
Поз. 2 Пластина Кол. 1 |
Масса, кг |
Применяемость |
||||||
|
l |
l1 |
l2, не менее |
d |
t -0,5 |
B ´ s |
H1 ± 1 |
||||||
|
±0,5 |
||||||||||||
|
100 |
107 |
135 |
60 |
20 |
35 |
M12 |
7,5 |
30 ´ 2 |
95 |
0,215 |
|
|
|
105 |
112 |
140 |
100 |
0,221 |
||||||||
|
110 |
117 |
145 |
65 |
40 |
100 |
0,232 |
||||||
|
115 |
122 |
150 |
105 |
0,240 |
||||||||
|
120 |
127 |
170 |
80 |
50 |
110 |
0,271 |
||||||
|
124 |
132 |
175 |
115 |
0,277 |
||||||||
|
130 |
137 |
180 |
120 |
0,283 |
||||||||
|
135 |
142 |
185 |
55 |
125 |
0,291 |
|||||||
|
140 |
147 |
190 |
85 |
25 |
130 |
0,304 |
||||||
|
145 |
152 |
195 |
135 |
0,312 |
||||||||
|
150 |
157 |
200 |
140 |
0,316 |
||||||||
|
155 |
162 |
205 |
145 |
0,322 |
||||||||
|
160 |
167 |
210 |
85 |
25 |
150 |
0,328 |
||||||
|
165 |
172 |
215 |
155 |
0,334 |
||||||||
|
170 |
177 |
220 |
85 |
25 |
55 |
M12 |
7,5 |
30 ´ 2 |
160 |
0,340 |
|
|
|
175 |
182 |
225 |
165 |
0,346 |
||||||||
|
180 |
187 |
230 |
170 |
0,359 |
||||||||
|
185 |
192 |
235 |
90 |
30 |
175 |
0,365 |
||||||
|
190 |
197 |
240 |
180 |
0,371 |
||||||||
|
195 |
202 |
245 |
185 |
0,377 |
||||||||
|
200 |
211 |
250 |
М16 |
10,5 |
36 ´ 3 |
190 |
0,685 |
|||||
|
210 |
221 |
270 |
100 |
65 |
200 |
0,737 |
||||||
|
225 |
236 |
285 |
215 |
0,770 |
||||||||
|
245 |
256 |
305 |
110 |
35 |
230 |
0,832 |
||||||
|
260 |
271 |
325 |
115 |
245 |
0,884 |
|||||||
|
275 |
286 |
340 |
120 |
40 |
260 |
0,929 |
||||||
|
300 |
311 |
360 |
45 |
40 ´ 3 |
285 |
1,050 |
||||||
|
330 |
341 |
390 |
315 |
1,121 |
||||||||
|
360 |
371 |
425 |
350 |
1,203 |
||||||||
|
380 |
391 |
440 |
125 |
50 |
365 |
1,256 |
||||||
|
430 |
441 |
495 |
130 |
70 |
415 |
1,392 |
||||||
|
455 |
466 |
525 |
135 |
440 |
1,469 |
|||||||
|
490 |
501 |
555 |
140 |
50 ´ 3 |
465 |
1,836 |
||||||
|
540 |
551 |
605 |
150 |
55 |
510 |
2,006 |
||||||
Пример условного обозначения хомута D = 150 мм из стали Ст3сп с покрытием Ц9.хр:
Хомут 150-Ст3сп-Ц9.хр ГОСТ 24138-80
3. Отклонение оси поверхности d относительно оси поверхности В не должно быть более 2 мм.
4. Допуск параллельности и перекос осей поверхности d не должны быть более 2 мм.
5. Допускается сварка в среде углекислого газа по ГОСТ 14771-76 и контактная по ГОСТ 15878-79 по соглашению с заказчиком.
6. Сварочные материалы должно выбирать предприятие-изготовитель в зависимости от свариваемых материалов.
7. Технические требования - по ГОСТ 24140-80.
