ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
СКОБЫ ЧЕТЫРЕХМЕСТНЫЕ
Конструкция и размеры
ГОСТ 24136-80
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Детали крепления трубопроводов СКОБЫ ЧЕТЫРЕХМЕСТНЫЕ Конструкция и размеры Pipe-line fastening parts. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен
с 01.01.81
Ограничение срока действия отменено, ИУС II-12-94
1 Настоящий стандарт распространяется на четырехместные скобы диаметром D от 4 до 50 мм.

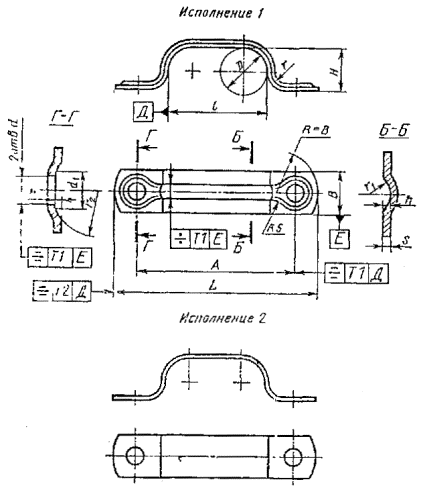

2 Конструкция и размеры четырехместных скоб должны соответствовать указанным на чертеже и в таблице.
Примечания:
1. Все размеры, кроме размеров В и s, обеспечиваются инструментом.
2. Отклонение от центра радиуса R относительно оси поверхностей Е не должно быть более 1 мм.
Размеры, мм
|
D |
A ± 0,5 |
b ´ s для исполнений |
Н |
L |
d H14 |
d1 |
h |
1 |
r |
r1 |
r2 |
Масса 1000 шт., кг, для исполнений |
Применяемость для исполнений |
||||
|
1 |
2 |
Номин. |
Пред.откл. |
1 |
2 |
1 |
2 |
||||||||||
|
4 |
34 |
16 ´ 1,0 |
16 ´ 2 |
3 |
50 |
5,8 |
9 |
1,0 |
16 |
0,6 |
3 |
2 |
10 |
6,2 |
12,4 |
|
|
|
5 |
37 |
4 |
53 |
20 |
6,7 |
13,4 |
|||||||||||
|
6 |
44 |
5 |
60 |
24 |
7,5 |
15,0 |
|||||||||||
|
8 |
50 |
6 |
66 |
32 |
8,5 |
17,0 |
|||||||||||
|
10 |
58 |
8 |
74 |
40 |
10,1 |
20,2 |
|||||||||||
|
12 |
66 |
10 |
82 |
48 |
11,5 |
23,0 |
|||||||||||
|
14 |
80 |
18 ´ 1,6 |
18 ´ 3 |
12 |
98 |
7,0 |
10 |
1,4 |
56 |
5 |
3 |
10 |
24,9 |
46,6 |
|
|
|
|
16 |
88 |
14 |
106 |
64 |
27,4 |
51,2 |
|||||||||||
|
18 |
96 |
16 |
114 |
72 |
29,9 |
55,9 |
|||||||||||
|
20 |
110 |
18 |
128 |
85 |
33,8 |
63,2 |
|||||||||||
|
22 |
125 |
22 ´ 1,6 |
22 ´ 3 |
30 |
147 |
9,0 |
14 |
90 |
46,7 |
87,3 |
|||||||
|
25 |
140 |
22 |
162 |
105 |
51,8 |
96,9 |
|||||||||||
|
28 |
150 |
24 |
172 |
115 |
1,0 |
55,3 |
103,4 |
||||||||||
|
32 |
165 |
28 |
187 |
130 |
61,1 |
114,2 |
|||||||||||
|
36 |
180 |
32 |
202 |
145 |
66,8 |
124,9 |
|||||||||||
|
40 |
200 |
30 ´ 2,0 |
30 ´ 3 |
35 |
230 |
2,0 |
165 |
6 |
4 |
16 |
129,8 |
194,7 |
|||||
|
45 |
220 |
40 |
250 |
185 |
142,1 |
213,1 |
|||||||||||
|
50 |
240 |
45 |
270 |
205 |
156,0 |
234,0 |
|||||||||||
Пример условного обозначения четырехместной скобы исполнения 1 D = 20 мм из стали марки Ц9.хр:
Скоба 1-20-20-Ц9.хр ГОСТ 24136-80
То же, исполнение 2 из стали марки 12Х18Н10Т с покрытием Хим.Пас.:
Скоба 2-20- 12Х18Н10Т-Хим.Пас. ГОСТ 24136-80
3. Технические требования - по ГОСТ 24140-80.
