ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ КРЕПЛЕНИЯ ТРУБОПРОВОДОВ
СКОБЫ ТРЕХМЕСТНЫЕ
Конструкция и размеры
ГОСТ 24135-80
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Детали крепления трубопроводов СКОБЫ ТРЕХМЕСТНЫЕ Конструкция и размеры Pipe-line fastening parts. |
ГОСТ Взамен |
Постановлением Государственного комитета СССР по стандартам от 25 апреля 1980 г. № 1891 срок введения установлен
с 01.01.81
Ограничение срока действия отменено, ИУС II-12-94
1. Настоящий стандарт распространяется на трехместные скобы диаметром D от 4 до 50 мм.

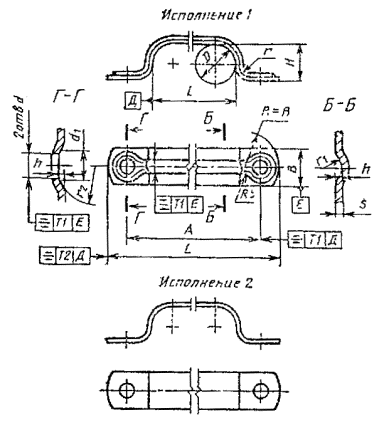

2. Конструкция и размеры трехместных скоб должны соответствовать указанным на чертеже и в таблице.
Примечания:
1. Все размеры, кроме размеров В и s, обеспечиваются инструментом
2. Отклонение от центра радиуса R относительно оси поверхности Е не должно быть более 1 мм.
Размеры, мм
|
D |
A ± 0,5 |
b ´ s для исполнений |
Н |
L |
d H14 |
d1 |
h |
l |
r |
r1 |
r2 |
Масса 1000 шт., кг, для исполнения |
Применяемость для исполнений |
||||
|
1 |
2 |
Номин. |
Пред. откл. |
1 |
2 |
1 |
2 |
||||||||||
|
4 |
30 |
16 ´ 1,0 |
16 ´ 1,6 |
3 |
46 |
5,8 |
9 |
1,0 |
12 |
±0,6 |
3 |
2 |
10 |
5,7 |
9,1 |
|
|
|
5 |
32 |
4 |
48 |
15 |
6,1 |
9,8 |
|||||||||||
|
6 |
38 |
16 ´ 2 |
5 |
54 |
18 |
6,8 |
13,6 |
||||||||||
|
8 |
42 |
6 |
58 |
24 |
7,7 |
15,4 |
|||||||||||
|
10 |
48 |
8 |
64 |
30 |
8,9 |
17,8 |
|||||||||||
|
12 |
55 |
10 |
71 |
37 |
10,1 |
20,2 |
|||||||||||
|
14 |
67 |
18 ´ 1,6 |
18 ´ 3 |
12 |
85 |
7,0 |
10 |
1,4 |
43 |
5 |
3 |
10 |
21,9 |
40,9 |
|
|
|
|
16 |
73 |
14 |
91 |
49 |
24,1 |
45,1 |
|||||||||||
|
18 |
78 |
16 |
96 |
54 |
25,6 |
47,9 |
|||||||||||
|
20 |
85 |
18 |
102 |
61 |
27,9 |
52,2 |
|||||||||||
|
22 |
100 |
22 ´ 1,6 |
22 ´ 3 |
20 |
122 |
9,0 |
14 |
70 |
38,8 |
72,6 |
|||||||
|
25 |
108 |
22 |
130 |
78 |
42,9 |
80,2 |
|||||||||||
|
28 |
118 |
24 |
140 |
88 |
46,5 |
86,9 |
|||||||||||
|
32 |
130 |
28 |
152 |
100 |
51,5 |
96,3 |
|||||||||||
|
36 |
140 |
32 |
162 |
110 |
55,7 |
104,2 |
|||||||||||
|
40 |
160 |
30 ´ 2,0 |
30 ´ 3 |
30 |
190 |
2,0 |
125 |
±1,0 |
6 |
4 |
16 |
111,0 |
166,5 |
||||
|
45 |
175 |
40 |
205 |
140 |
120,9 |
181,9 |
|||||||||||
|
50 |
190 |
45 |
220 |
155 |
132,5 |
198,7 |
|||||||||||
Пример условного обозначения трехместной скобы исполнения 1 D = 20 мм из стали марки 08 кп с покрытием Хим. фос прм:
Скоба 1-20-08кп-Хим.фос.прм ГОСТ 24135-80
То же, исполнения 2 из стали марки 12Х18Н10Т с покрытием Хим. Пас.:
Скоба 2-20-12Х18Н10Т-Хим.Пас. ГОСТ 24135-80.
3. Технические требования - по ГОСТ 24140-80.
