СССР
ОТРАСЛЕВЫЕ СТАНДАРТЫ
ФЛАНЦЕВЫЕ
СОЕДИНЕНИЯ
АРМАТУРЫ И ТРУБОПРОВОДОВ
ОСТ 26-845-73
Министерство химического и
нефтяного машиностроения
Москва
ОТРАСЛЕВОЙ СТАНДАРТ
|
Фланцевые соединения арматуры и трубопроводов ПРОКЛАДКИ ОВАЛЬНОГО И ВОСЬМИУГОЛЬНОГО СЕЧЕНИЯ СТАЛЬНЫЕ Конструкция и размеры |
ОСТ 26-845-73 Взамен 0826-02-125-69 |
Приказом МИНХИММАШа
от ____ 197 __ г. № ___________ срок действия установлен
с 01.01.75
до 01.01.80
Несоблюдение стандарта преследуется по закону
Настоящий стандарт распространяется на прокладки стальные овального и восьмиугольного сечения для фланцевых соединений арматуры и трубопроводов по ОСТ 26-838-73 и ОСТ 26-842-73 на условное давление Ру 64-160 кгс/см2 (6,278-15,696 MПa) и температуру от минус 70 до плюс 600 °С.
Стандартам предусмотрены два типа прокладок:
тип 1 - овального сечения;
тип 2 - восьмиугольного сечения.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ

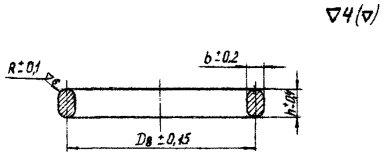

1.1. Размеры прокладок типа 1 должны соответствовать указанным на черт. 1 и в табл. 1.
Черт. 1
Таблица 1
Размеры в мм
|
Давление условное Ру, кгс/см2 |
D8 |
b |
h |
R |
Mасса теоретическая, кг |
Применяемость |
|
|
15 |
64, 100, 160 |
35 |
8 |
14 |
4,0 |
0,085 |
|
|
20 |
45 |
0,109 |
|
||||
|
25 |
50 |
0,121 |
|
||||
|
32 |
65 |
0,157 |
|
||||
|
(40) |
75 |
0,182 |
|
||||
|
50 |
64, 100 |
85 |
11 |
18 |
5,5 |
0,363 |
|
|
160 |
95 |
0,406 |
|
||||
|
(65) |
64, 100, 160 |
110 |
0,470 |
|
|||
|
80 |
64, 100 |
115 |
0,491 |
|
|||
|
160 |
130 |
0,551 |
|
||||
|
100 |
64, 100 |
145 |
0,619 |
|
|||
|
160 |
160 |
0,683 |
|
||||
|
(125) |
64, 100 |
175 |
0,747 |
|
|||
|
160 |
190 |
0,811 |
|
||||
|
150 |
64, 100 |
205 |
0,845 |
|
|||
|
160 |
13 |
20 |
6,5 |
1,13 |
|
||
|
200 |
64, 100 |
265 |
11 |
18 |
5,5 |
|
|
|
160 |
275 |
16 |
22 |
8,0 |
2,02 |
|
|
|
250 |
64, 100 |
320 |
11 |
18 |
5,5 |
1,37 |
|
|
160 |
330 |
16 |
22 |
8,0 |
2,42 |
|
|
|
300 |
64, 100 |
375 |
11 |
18 |
5,5 |
1,60 |
|
|
160 |
380 |
22 |
30 |
11 |
4,85 |
|
|
|
350 |
64 |
420 |
11 |
18 |
5,5 |
1,79 |
|
|
100 |
16 |
22 |
8,0 |
3,08 |
|
||
|
160 |
22 |
30 |
11 |
5,35 |
|
||
|
400 |
64 |
480 |
11 |
18 |
5,5 |
2,05 |
|
|
100 |
16 |
22 |
8,0 |
3,52 |
|
||
|
160 |
22 |
30 |
11 |
6,12 |
|
Пример условного обозначения прокладки типа 1 на Dу 300 мм, Ру 160 кгс/см2 из стали марки 08 кп по ГОСТ 1050-60:
ПРОКЛАДКА 1-300-160-08кп ОСТ 26-845-73.

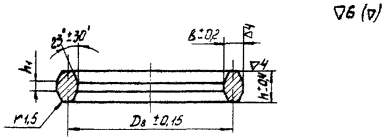

1.2. Размеры прокладок типа 2 должны соответствовать указанным на черт. 2 и в табл. 2.
Черт. 2
Таблица 2
Размеры в мм
|
Давление условное Ру, кгс/см2 |
D8 |
b |
h |
h1 |
Mасса теоретическая, кг |
Применяемость |
|
|
200 |
160 |
275 |
16 |
22 |
10 |
2,02 |
|
|
250 |
330 |
2,42 |
|
||||
|
300 |
100 |
375 |
11 |
18 |
8 |
1,60 |
|
|
160 |
380 |
22 |
30 |
12 |
5,08 |
|
|
|
350 |
100 |
420 |
16 |
22 |
10 |
3,08 |
|
|
160 |
22 |
30 |
12 |
5,60 |
|
||
|
400 |
100 |
480 |
15 |
22 |
10 |
3,52 |
|
|
160 |
22 |
30 |
12 |
6,40 |
|
Пример условного обозначения прокладки типа 2 на Dу 300 мм, Ру 160 кгс/см2 из стали марки 08 кп по ГОСТ 1050-60.
ПРОКЛАДКА 2-300-160-08кп ОСТ 26-845-73
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Прокладки изготовляются из низкоуглеродистой стали 08 кп по ГОСТ 1050-60, легированной стали марки 08Х13 (ОX13), 08X18H10 (0Х18Н10) или 08Х18Н10Т (0Х18Н10Т) по ГОСТ 5632-72.
Примечание. Допускается изготовление прокладок из стали Э12 по ГОСТ 11036-64 и СТЭ по 4МТУ1-534-68 в случае изготовления фланцев из углеродистых и марганцово-кремнистых сталей. Температура применения прокладок из стали 08 кп и Э12 от минус 40 до плюс 475 °С.
2.2. Торцевые и конические поверхности восьмиугольных прокладок, а также торовидные поверхности прокладок овального сечения не должны иметь вмятин, рисок и других видимых дефектов.
2.3. Допускается наличие на прокладке одного поперечного сварного шва. Разность в твердости основного металла и сварного шва не должна быть более 25 единиц НВ.
2.4. Прокладки из легированной стали должны подвергаться термической обработке.
2.5. После термической обработки на поверхности прокладок не должно быть отслаивающейся окалины.
Цвета побежалости допускаются.
Замер твердости должен производиться не менее чем в трех точках, расположенных по окружности на поверхностях контакта с канавкой фланцев под углом 120°.
3. ПРАВИЛА ПРИЕМКИ
3.1. Приемка прокладок производится техническим контролем завода-изготовителя. Проверке подвергаются все прокладки.
3.2. Прокладки сдаются партиями не более 1000 штук.
Под партией понимается совокупность прокладок одного типоразмера и материала.
3.3. При приемке проверяется следующее:
а) внешний вид каждой прокладки - наружным осмотром;
б) качество металла - проверкой сертификатов;
в) размеры каждой прокладки - измерением специальным шаблоном и универсальным измерительным инструментом;
г) проверка твердости каждой прокладки - в соответствии с пунктом 2.6.
4. УПАКОВКА, МАРКИРОВКА И ДОКУМЕНТАЦИЯ
4.1. Прокладки должны быть очищены от грязи и стружки и предохранены от коррозии.
4.2. На боковой поверхности прокладок наносится цветная полоса, соответствующая марке стали, из которой изготовлена прокладка, установлены следующие цвета:
а) для прокладок из низкоуглеродистой стали - красный;
б) для прокладок из стали 08Х18Н10 - желтый;
в) для прокладок из стали 08Х18Н10Т - коричневый;
г) для прокладок из стали 08Х13 - синий.
4.3. Прокладки упаковывают в деревянные ящики, бочки и в тару других видов, обеспечивающую сохранность упакованных изделий, причем каждая прокладка в отдельности должна быть завернута в бумагу.
4.4. Вес упакованных прокладок брутто не должен превышать 120 кгс - при упаковке в бочки и 80 кгс - при упаковке в тару других видов, кроме пакетов и коробок, в последних вес брутто не должен превышать 7,5 кгс.
4.5. В каждую тару упаковывают прокладки одного размера и одной марки стали.
4.6. На торцевой стенке ящика или бочки (а у других видов тары на какой-либо поверхности по усмотрению завода-изготовителя) наносится стойкой краской:
а) наименование или товарный знак завода-изготовителя;
б) обозначение прокладки;
в) количество прокладок;
г) вес нетто;
д) клеймо ОТК.
4.7. Партия прокладок при отправке потребителю должна сопровождаться документом, удостоверяющим соответствие прокладок требованиям настоящего стандарта.
Документ должен содержать:
а) товарный знак завода-изготовителя;
б) обозначение прокладки;
в) марку стали;
г) количество прокладок;
д) результаты приемки;
а) номер настоящего стандарта.
