МИНИСТЕРСТВО
МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР
УТВЕРЖДАЮ
Заместитель министра монтажных
и специальных строительных
работ СССР
А.Г. Чубуков
30 декабря 1982 г.
УКРУПНЕННЫЕ КОМПЛЕКСНЫЕ
НОРМАТИВЫ
ЗАТРАТ ТРУДА НА ИЗГОТОВЛЕНИЕ ЧАСТЕЙ
ПРОМЫШЛЕННЫХ ЗДАНИЙ
ВСН 439-83
ММСС СССР
Москва - 1983
Настоящие нормативы распространяются на конструкции и отдельные части промышленных зданий, изготовляемые специализированными заводами по производству строительных стальных конструкций (ЗМК). В сборник не включены нормативы затрат труда на изготовление конструкций колонн, ферм, балок, связей покрытий из широкополочных двутавров и гнутосварных профилей.
Укрупненные комплексные нормативы затрат труда на изготовление частей промышленных зданий согласованы с Главным управлением производственных предприятий, Всесоюзным объединением «Союзстальконструкция», Центральным нормативно-исследовательским бюро Минмонтажспецстроя СССР и ЦНИИпроектстальконструкцией Госстроя СССР.
Нормативы разработаны авторским коллективом в составе Э.Б. Бухмана (руководитель), Д.Д. Фарбера, Г.А. Орлова (ВНИКТИстальконструкция) и М.И. Ивлева (Челябинский отдел НИС-6). В сборе, подготовке материалов и оформлении работы принимали участие сотрудники отдела производственных мощностей и Челябинского филиала ВНИКТИстальконструкции, отдела промышленных нормативов и Челябинского отдела НИС-6 Центрального нормативно-исследовательского бюро Минмонтажспецстроя СССР. В работе принимали участие канд. техн. наук А.Д. Дедух и канд. техн. наук В.П. Козин (Челябинский политехнический институт).
Замечания и предложения просим направлять по адресу: 141100, Щелково-2 Московской обл., ВНИКТИстальконструкция.
|
Министерство монтажных и специальных строительных работ СССР (Минмонтажспецстрой СССР) |
Ведомственные строительные нормы |
ВСН 439-83 ММСС СССР |
|
Укрупненные комплексные нормативы затрат труда на изготовление частей промышленных зданий |
Вводятся впервые |
I. ВВЕДЕНИЕ
1.1. Настоящие укрупненные нормативы разработаны для определения затрат труда на изготовление частей промышленных зданий при проектировании вновь строящихся, реконструируемых и технически перевооружаемых заводов, а также при планировании и анализе деятельности действующих предприятий строительных стальных конструкций Минмонтажспецстроя СССР.
Характеристика технологического процесса, применяемого оборудования, инструмента и приспособлений, а также принципы организации труда и рабочих мест изложены в сборнике "Комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий" ВСН 393-78/ММСС СССР (М., ЦБНТИ Минмонтажспецстроя СССР, 1979, главы 2 и 3).
1.3. При проектировании заводов с принципиально иными, более совершенными технологическими схемами и формами организации производства, а также более производительным оборудованием и средствами механизации, чем предусмотрено в п. 1.2, настоящие нормативы следует корректировать.
1.4. Нормативы установлены для конструкций, соответствующих по качеству и комплектности всем обязательным требованиям СНиП III-18-75 и "Инструкции по поставке стальных конструкций заводами металлоконструкций", ВСН 141-80/ММСС СССР, утвержденной Минмонтажспецстроем СССР 14 ноября 1980 г.
1.5. Нормативы предназначены:
для обоснования основных технико-экономических показателей проектируемых предприятий, численности и выработки производственных рабочих, количества необходимого оборудования;
для расчетов и обоснования плановых показателей численности и выработки производственных рабочих, а также определения организационно-технического уровня основного производства действующего предприятия;
как базовые - при определении экономической эффективности от внедрения более прогрессивных технологических процессов, средств механизации, форм и методов организации работ и труда.
1.6. Настоящий сборник содержит общие нормативы штучно-калькуляционных затрат труда и раздельные - для изготовления полуфабриката, слесарно-сборочных, электросварочных, малярных и прочих работ.
1.7. Затраты труда на изготовление полуфабриката конструкций приведены по операциям правки, разметки и наметки, газовой и механической резки, строгания, фрезерования, образования отверстий, гибки и др.
|
Внесены ВНИКТИстальконструкцией В/О Союзстальконструкция |
Утверждены Министерством
монтажных и специальных строительных работ СССР |
Срок введения 1 января 1983 г. |
II. МЕТОДИЧЕСКИЕ ПОЛОЖЕНИЯ, ПРИНЯТЫЕ ПРИ РАЗРАБОТКЕ НОРМАТИВОВ
2.1. В основу разработки настоящих нормативов положены:
общемашиностроительные нормативы времени (ОНВ) на слесарно-сборочные работы при сборке металлоконструкций под сварку (М., ЦБПНТ Госкомтруда СССР, 1972);
укрупненные норматива времени (УНВ) на работы по металлоконструкциям: заготовительные и электросварочные (М., ЦНИ Минмонтажспецстроя СССР, 1972 - 1976 и 1978 гг.);
комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий ВСН 393-78/ММСС СССР (М., ЦБНТИ Минмонтажспецстроя СССР, 1979);
комплексные нормативы затрат труда на изготовление конструкций площадок, лестниц и ограждений ВСН 420-81/ММСС СССР (М., ЦБНТИ Минмонмжспецстроя СССР, 1981);
комплексные нормативы затрат труда на изготовление конструкций эстакад ВСН 419-81/ММСС СССР (М., ЦБНТИ Минмонтажспецстроя СССР, 1981);
альбом типопредставителей промышленных зданий с основными параметрами, структурой конструкций и показателями затрат труда на их изготовление, являющийся частью настоящей работы.
2.2. Нормативы рассчитаны по рабочим чертежам промышленных зданий, изготовленных заводами В/О «Союзстальконструкция» путем нормирования карт технологических процессов, исходя из прогрессивной технологии изготовления конструкций промышленных зданий, применения высокопроизводительного оборудования и прогрессивных форм организации производства и труда.

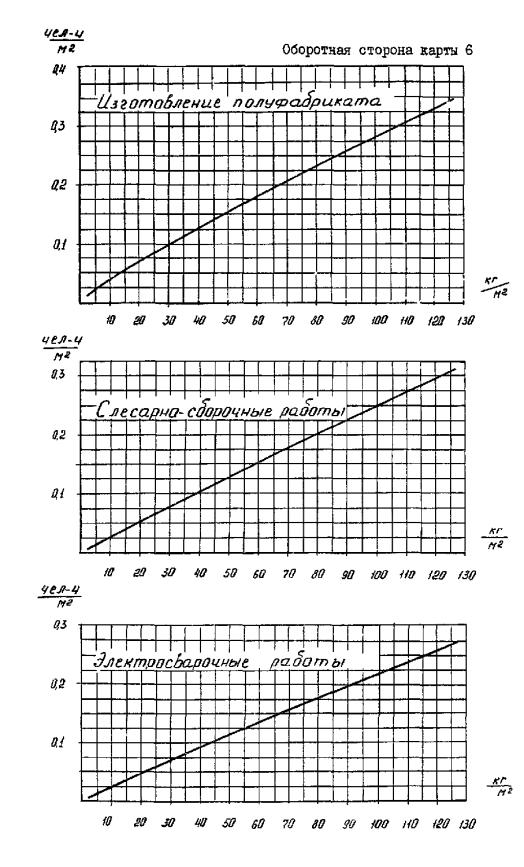

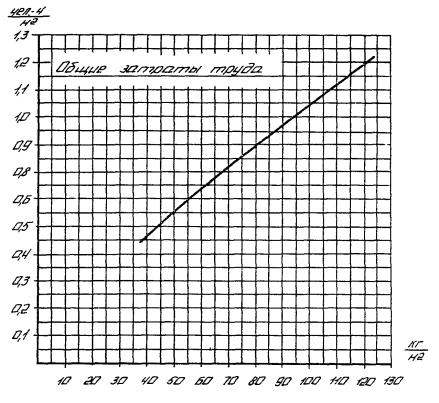

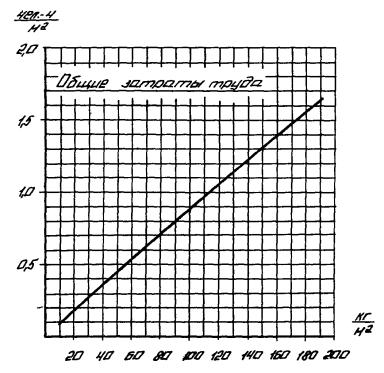

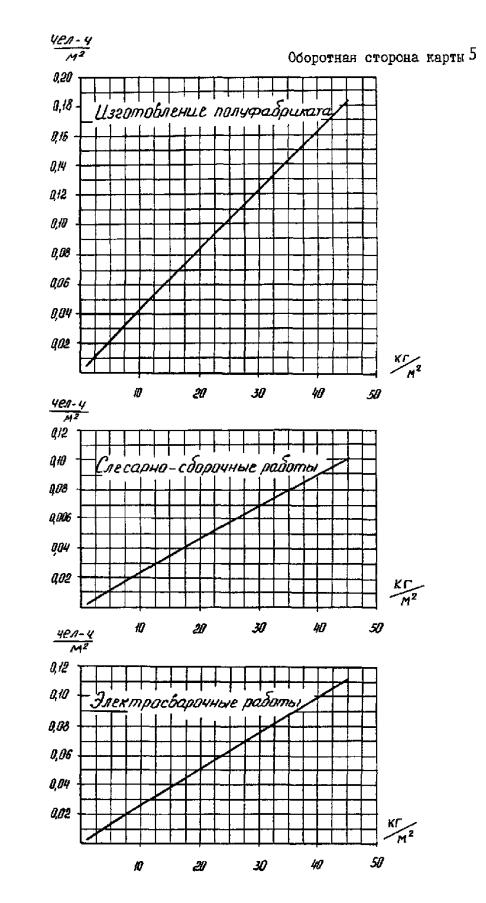

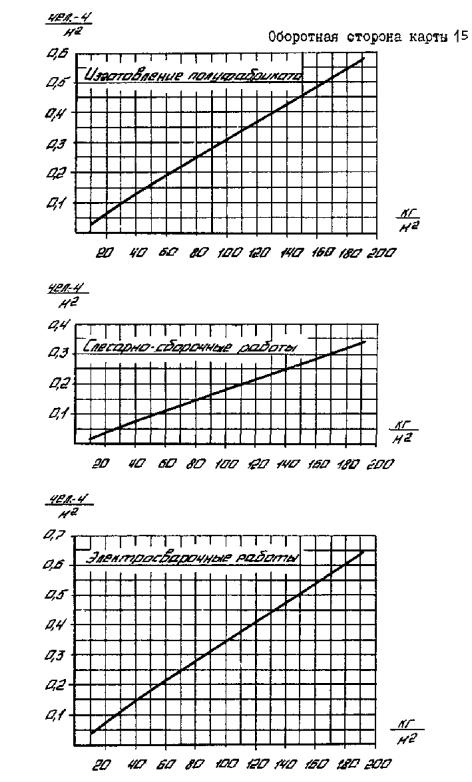

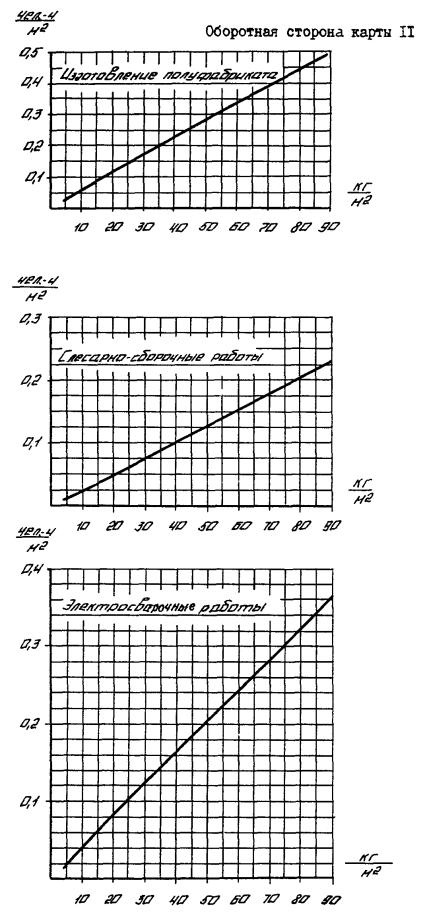

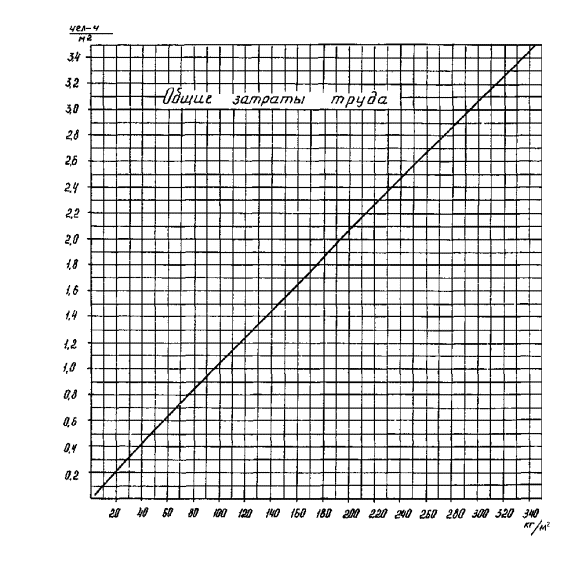

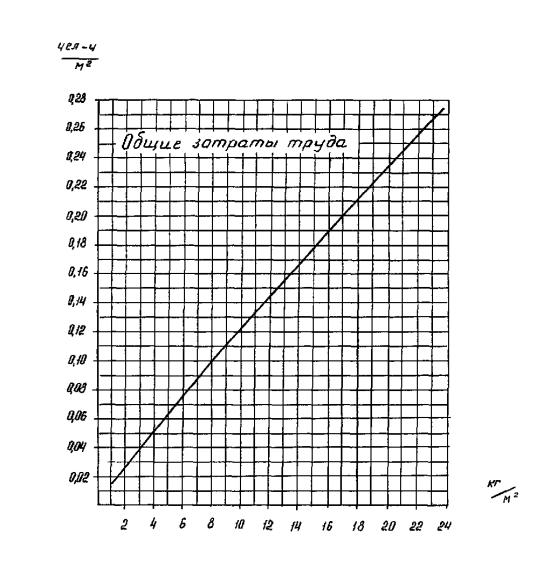

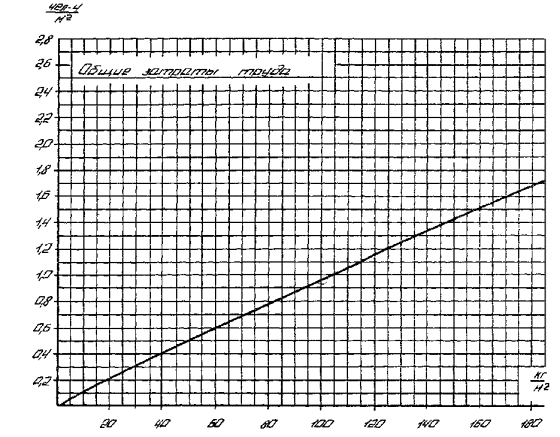

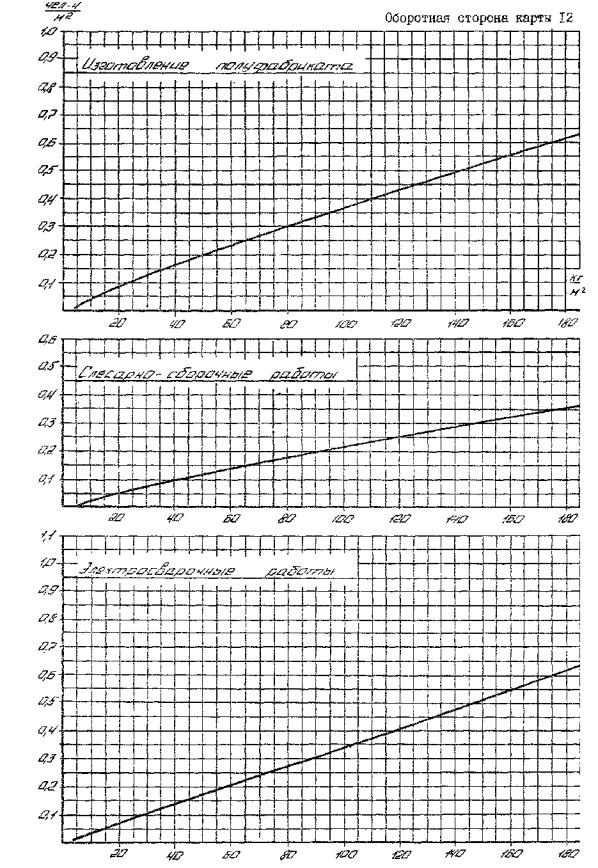

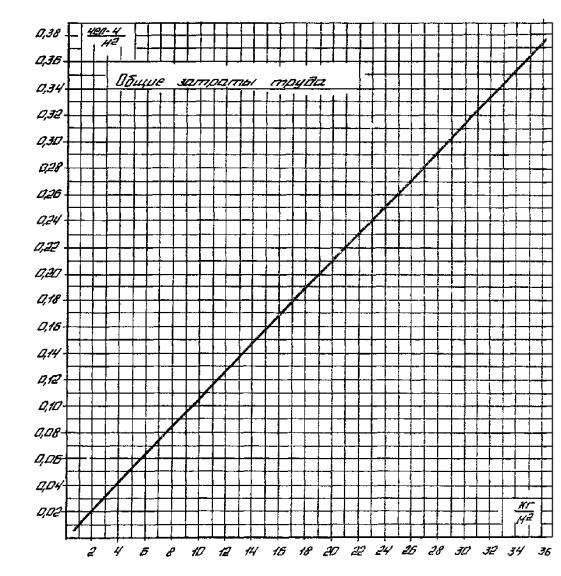

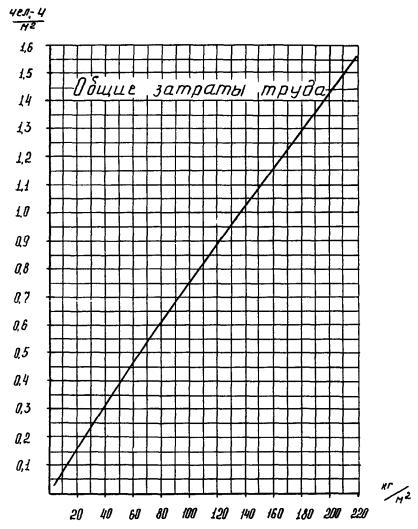

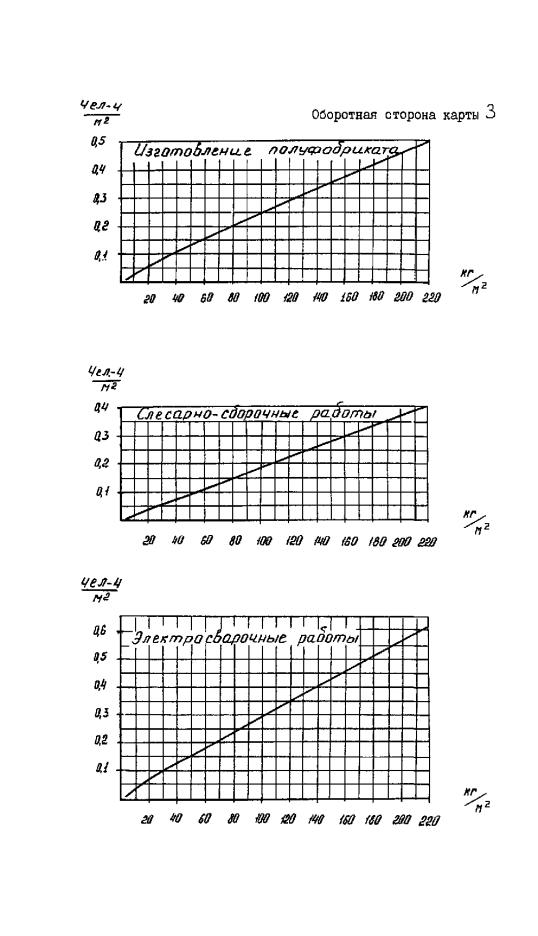

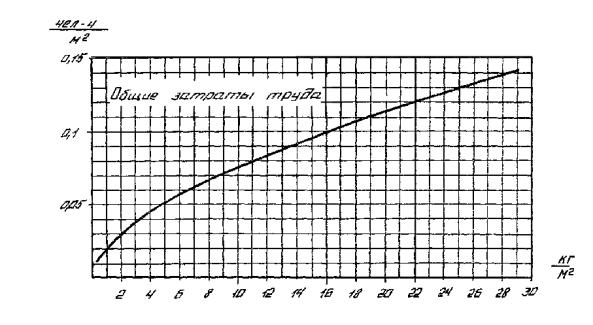

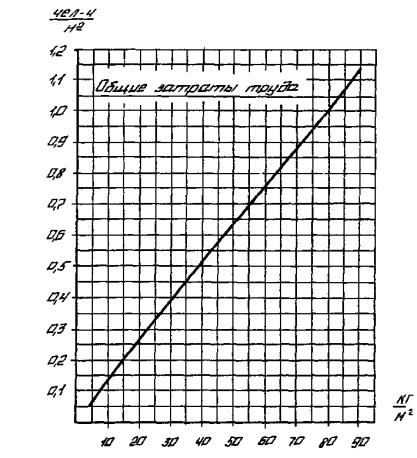

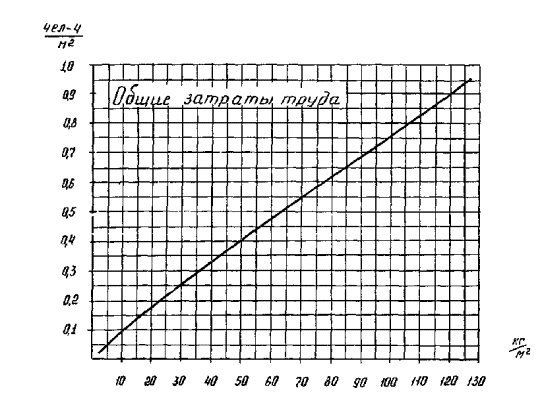

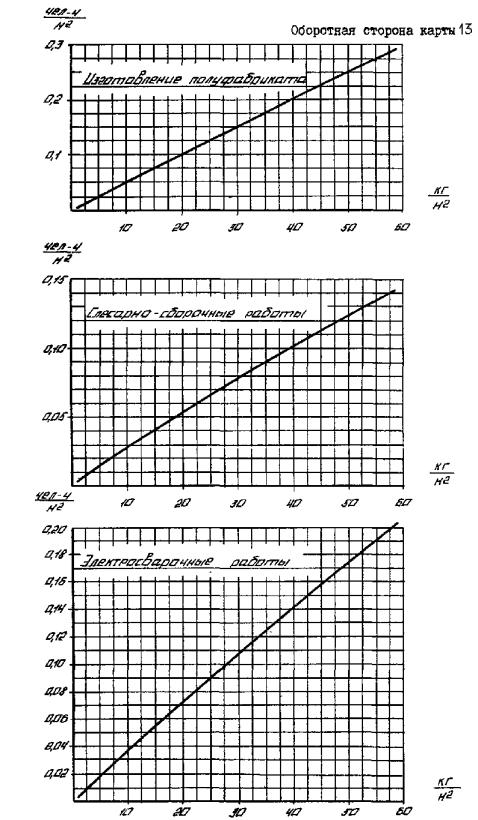

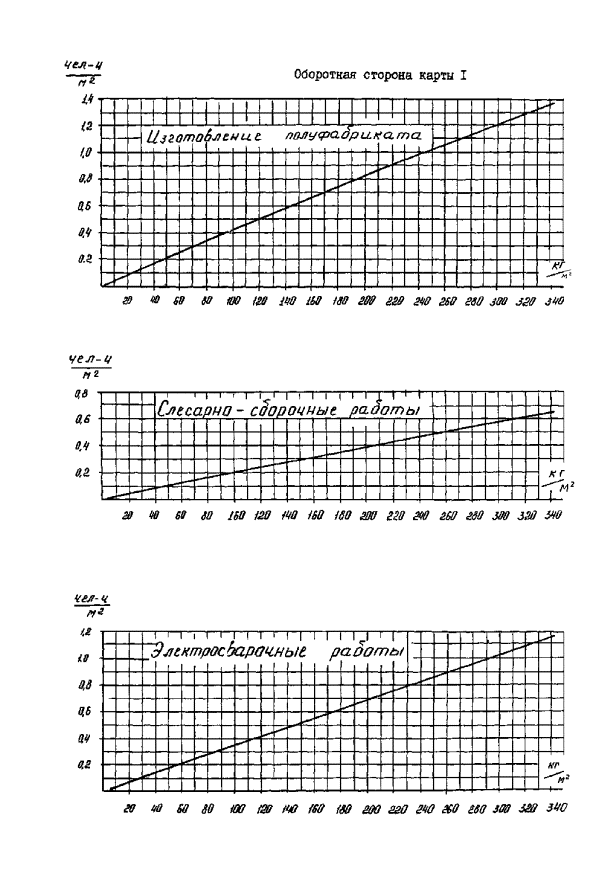

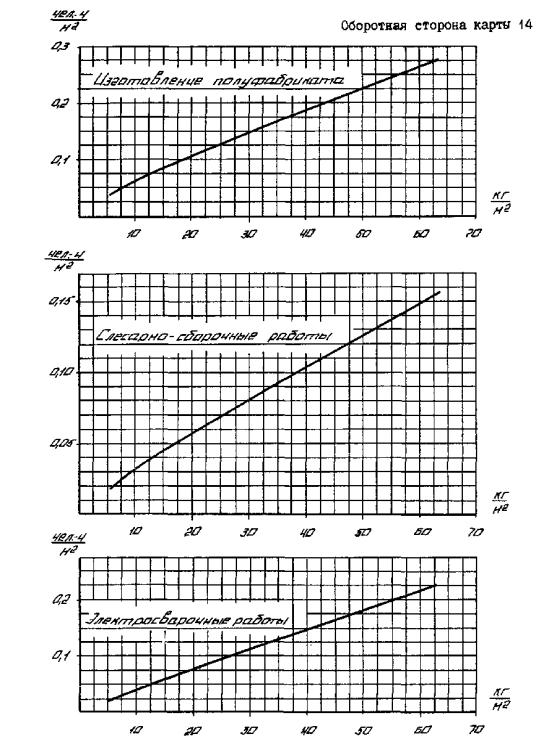

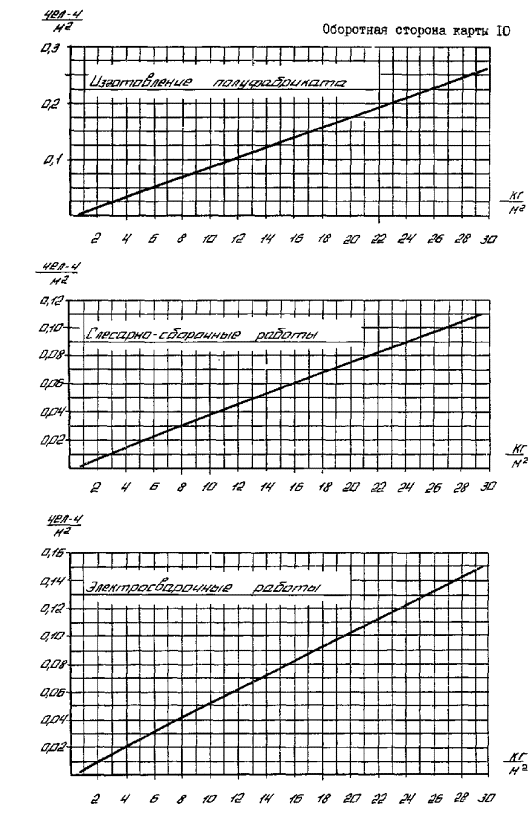

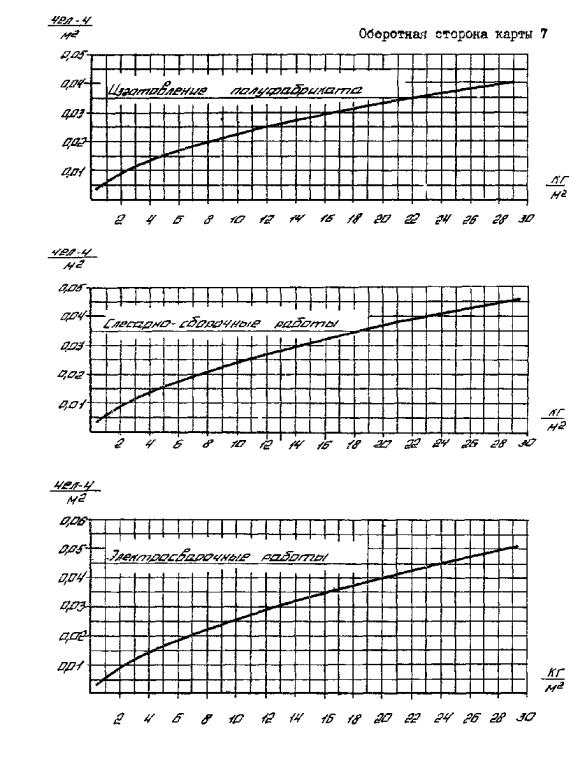

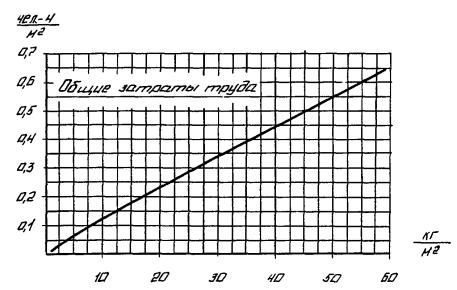

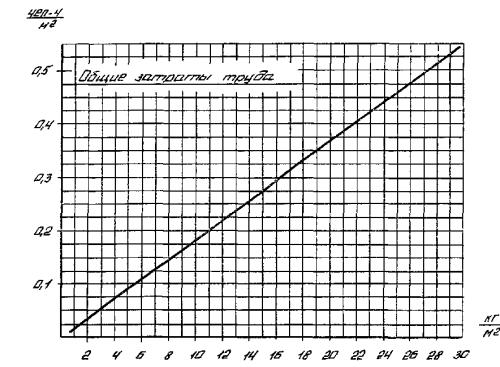

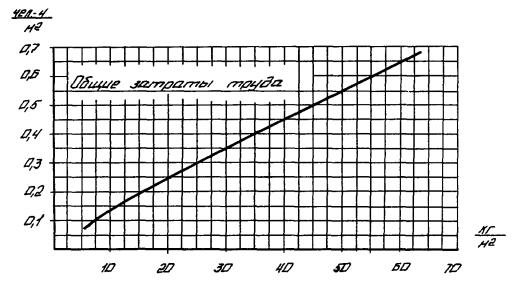

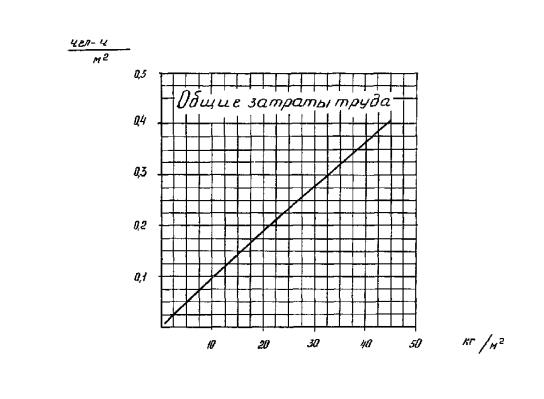

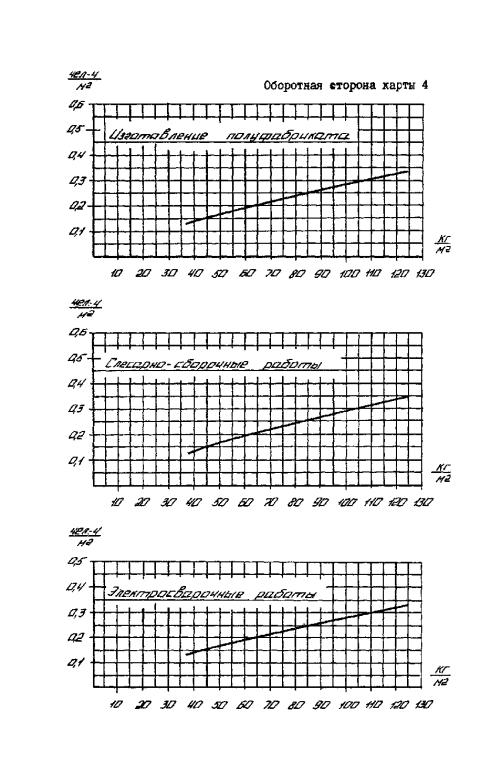

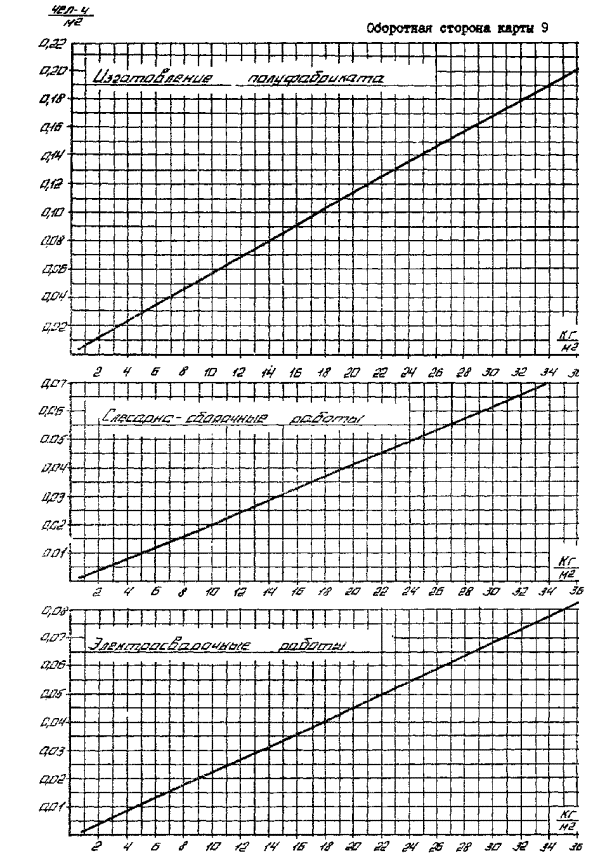

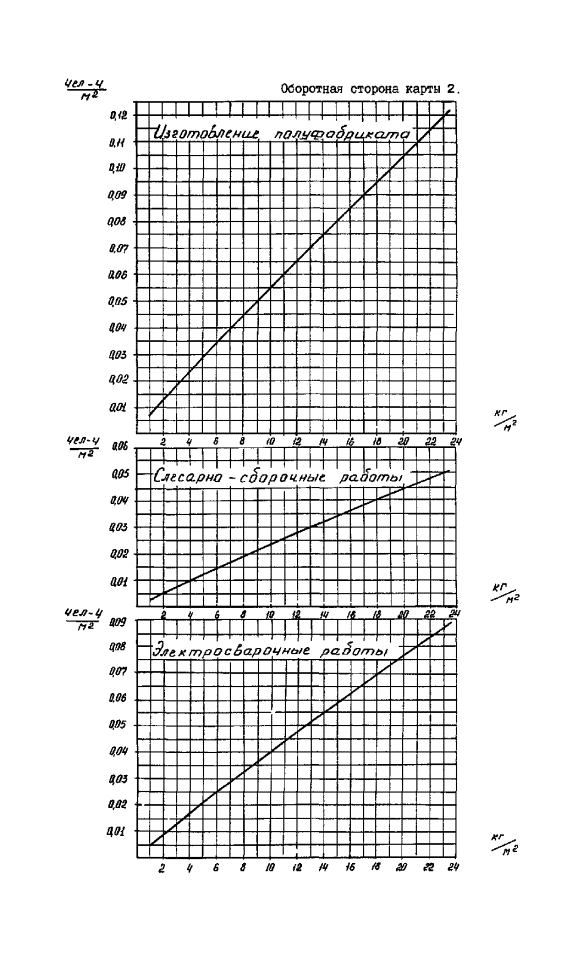

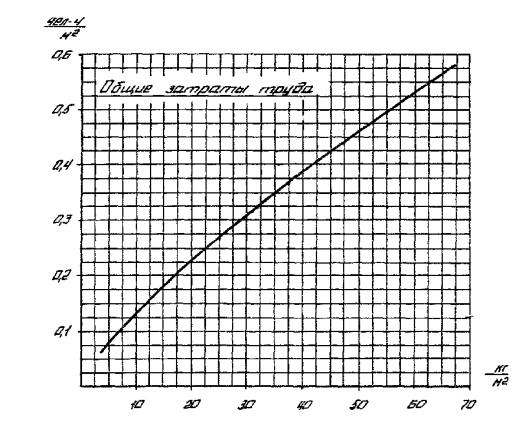

2.3. Нормативы приведены в виде графиков зависимости удельных затрат труда на изготовление конструкций от удельного расхода этих конструкций на единицу площади здания; зависимость получена на основе соответствующих расчетов, обработанных на ЭВМ. Вид кривой описывается формулой:
t = aqb,
где t - удельные затраты труда на изготовление конструкций при заданном удельном расходе этих конструкций на единицу площади здания, чел.-ч/м2;
a - удельная трудоемкость при массе конструкций 1 кг на 1 м2 площади здания, чел.-ч/м2;
b - показатель степени;
q - расход конструкций на единицу площади здания, кг/м2.
2.4. Числовое значение нормативов затрат труда общих и по технологическим переделам - определяют по кривой графиков (карты 1-15): для каждого графика принят свой масштаб.
2.5. Нормативы затрат труда на технологические операции изготовления полуфабриката конструкций определяют по табл. 1.
2.6. Нормативы затрат труда на малярные и прочие работы (обработку конструкций наждачными кругами, пневматическими зубилами, щетками, скребками и др.) определяют, вычитая затраты труда на изготовление полуфабриката, слесарно-сборочные и электросварочные работы из общего норматива. Значения затрат труда на малярные и прочие работы определяют по табл. 2.
Распределение затрат труда по операциям сверления монтажных отверстий, фрезерования конструкций, доведения конструкций до товарного вида и др. в составе норматива на прочие работы приведено в сборнике «Комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий», ВСН 393-78 (М., ЦБНТИ Минмонтажспецстроя СССР, 1979, с. 13, табл. 3).
2.7. Затраты труда на стыковку листового проката приведены в сборнике "Комплексные нормативы затрат труда на изготовление типопредставителей конструктивных элементов промышленных зданий", ВСН 393-78 (М., ЦБНТИ Минмонтажспецстроя СССР, 1979, с. 12, табл. 2) и учтены в составе нормативов соответственно на слесарно-сборочные, электросварочные и прочие виды работ.
2.8. Нормативы рассчитаны для конструкций, изготовляемых из сталей классов С 38/23, С 44/29, С 46/33 и С 52/40. При изготовлении конструкций из стали высокой прочности классов С 60/45, С 70/60 и С 85/75 нормативы следует корректировать в соответствии с табл. 3, а поправочный коэффициент применять только для части конструкций, изготовляемой из стали высокой прочности.
Таблица 1
Нормативы затрат труда производственных рабочих по технологическим операциям изготовления полуфабриката конструкций промышленных зданий
(% норматива затрат труда на изготовление полуфабриката)
|
Нормативы затрат труда в зависимости от типов конструкций промышленных зданий |
|||||||||||||||
|
Колонны |
Пути подвесных кранов и монорельсы с поддерживающими конструкциями |
Подкрановые и бункерные балки |
Подкраново-подстропильные фермы |
Тормозные конструкции подкрановых балок |
Фермы стропильные |
Фермы подстропильные |
Связи, прогоны покрытий |
Связи по колоннам |
Фонари светоаэрационные |
Щиты покрытий |
Встроенные рабочие площадки с несущими конструкциями, настил, лестницы, ограждения |
Фахверк |
Бункеры |
Балки перекрытий |
|
|
А |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
|
Правка: |
|
|
|
|
|
|
|
- |
|
|
|
|
|
|
|
|
листового проката на вальцах |
3,2 |
1,1 |
5,1 |
3,2 |
4,2 |
2,9 |
3,0 |
1,1 |
1,2 |
1,3 |
7,6 |
3,4 |
2,3 |
1,9 |
3,8 |
|
листового проката после стыковки на вальцах |
0,8 |
- |
1,0 |
1,1 |
- |
0,1 |
0,7 |
- |
- |
- |
0,3 |
- |
0,2 |
0,3 |
- |
|
деталей из листа на вальцах |
8,8 |
4,9 |
7,8 |
8,5 |
8,2 |
4,1 |
7,1 |
5,8 |
6,6 |
6,4 |
14,7 |
6,6 |
6,5 |
5,4 |
7,9 |
|
деталей из листа на фрикционном прессе |
3,4 |
0,7 |
0,6 |
3,6 |
0,3 |
1,9 |
2,0 |
0,2 |
0,2 |
0,1 |
1,3 |
0,8 |
2,2 |
0,9 |
0,8 |
|
углового проката на вальцах |
0,5 |
0,8 |
0,5 |
0,7 |
3,7 |
5,7 |
5,1 |
7,8 |
8,0 |
3,8 |
0,1 |
1,0 |
2,5 |
0,8 |
0,6 |
|
листового проката, швеллера и балки на кулачковом прессе |
5,4 |
6,3 |
3,7 |
3,9 |
5,8 |
0,9 |
1,2 |
8,4 |
7,1 |
5,9 |
3,8 |
6,2 |
8,2 |
0,5 |
6,5 |
|
Изготовление шаблонов, размотка, наметка, нанесение номера плавки |
19,1 |
29,8 |
17,6 |
17,2 |
21,8 |
25,7 |
29,4 |
15,6 |
16,5 |
17,4 |
21,9 |
21,1 |
20,2 |
21,8 |
11,1 |
|
Газовая резка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ручная |
4,7 |
5,8 |
1,6 |
5,1 |
1,7 |
2,1 |
2,9 |
1,4 |
1,1 |
3,6 |
3,1 |
1,0 |
3,2 |
0,1 |
1,6 |
|
полуавтоматическая |
6,4 |
1,4 |
3,2 |
8,3 |
0,2 |
0,5 |
5,2 |
0,1 |
0,1 |
- |
0,2 |
2,3 |
2,1 |
8,5 |
1,8 |
|
автоматическая |
3,4 |
0,3 |
7,7 |
3,1 |
0,3 |
0,6 |
1,2 |
0,1 |
0,1 |
- |
0,3 |
2,4 |
2,2 |
7,9 |
3,3 |
|
Механическая резка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
на гильотинных ножницах |
10,8 |
10,2 |
18,2 |
9,9 |
21,8 |
20,2 |
16,7 |
14,4 |
15,2 |
18,9 |
30,1 |
19,4 |
14,2 |
23,9 |
19,5 |
|
на уголковых ножницах |
5,0 |
3,0 |
0,5 |
- |
10,3 |
18,7 |
10,4 |
21,1 |
21,8 |
24,4 |
0,8 |
6,8 |
7,6 |
4,0 |
3,6 |
|
на сортовых и комбинированных ножницах |
0,7 |
8,9 |
3,4 |
6,9 |
4,4 |
0,9 |
1,2 |
6,8 |
4,8 |
2,7 |
4,4 |
6,6 |
6,4 |
0,6 |
3,9 |
|
Строгание: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
листовых деталей на кромкострогальном и продольно-строгальном станках |
10,7 |
0,5 |
6,3 |
12,5 |
1,5 |
1,8 |
1,8 |
3,8 |
2,9 |
1,2 |
2,1 |
6,0 |
5,2 |
3,2 |
21,4 |
|
листа под предварительную стыковку |
0,2 |
- |
- |
0,3 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
|
листовых деталей на поперечно-строгальном станке |
1,1 |
0,2 |
0,3 |
1,7 |
0,1 |
0,3 |
0,4 |
- |
- |
- |
- |
0,2 |
0,2 |
0,6 |
0,5 |
|
Фрезерование на торце-фрезерном и продольно-строгальном станках |
2,1 |
3,4 |
3,1 |
1,8 |
0,1 |
0,4 |
1,9 |
- |
- |
0,2 |
- |
1,1 |
1,1 |
1,6 |
0,5 |
|
Снятие усиления сварного шва фрезерным трактором |
- |
- |
0,1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2,2 |
- |
|
Прокол отверстий по шаблону и разметке |
1,0 |
8,0 |
4,2 |
0,2 |
5,0 |
5,0 |
1,9 |
9,4 |
11,4 |
9,4 |
0,6 |
2,9 |
4,2 |
2,1 |
2,3 |
|
Резка и прокол отверстий на машине типа "Сирюг" |
- |
- |
- |
- |
- |
0,1 |
- |
- |
- |
0,3 |
- |
0,3 |
- |
0,1 |
- |
|
Сверление отверстий по разметке и кондуктору |
5,1 |
8,0 |
7,1 |
3,6 |
8,0 |
6,4 |
4,7 |
2,9 |
2,2 |
1,1 |
0,8 |
6,9 |
6,0 |
7,3 |
5,5 |
|
Гибка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
на горизонтально-гибочном прессе |
- |
- |
- |
0,05 |
- |
0,1 |
0,1 |
- |
- |
0,2 |
6,0 |
0,1 |
0,6 |
0,3 |
0,1 |
|
на кромкогибочном прессе |
- |
- |
0,4 |
- |
- |
- |
- |
- |
- |
0,2 |
- |
0,8 |
- |
0,1 |
- |
|
на пневмомолоте с предварительным нагревом |
- |
- |
- |
0,05 |
- |
- |
- |
- |
- |
- |
0,5 |
- |
- |
- |
- |
|
на вальцах |
- |
0,9 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
0,4 |
- |
|
Правка грибовидности |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1,8 |
- |
|
Зачистка грата |
7,6 |
5,8 |
7,6 |
8,3 |
2,6 |
1,6 |
3,1 |
1,1 |
0,8 |
2,9 |
1,4 |
4,1 |
4,9 |
3,7 |
5,3 |
2.9. Затраты труда на изготовление промышленного здания в целом определяют на основе настоящих укрупненных нормативов с учетом массы отдельных частой здания, приходящейся на 1 м всей площади здания. Примеры расчета затрат труда (суммарных, по отдельным переделам и технологическим операциям) на изготовление частей промышленных зданий приведены в приложениях 1 и 2.
Таблица 2
Распределение затрат труда по малярным и прочим работам
(% суммарного норматива затрат труда на малярные и прочие работы)
|
Затраты труда по видам работ |
||
|
Малярные |
Прочие |
|
|
Колонны |
23,1 |
76,9 |
|
Пути подвесных кранов и монорельсы с поддерживающими конструкциями |
64,4 |
35,6 |
|
Подкрановые и бункерные балки |
50,4 |
49,6 |
|
Подкраново-подстропильные фермы |
26,8 |
73,2 |
|
Тормозные конструкции подкрановых балок |
62,9 |
37,1 |
|
Стропильные фермы |
56,0 |
44,0 |
|
Подстропильные фермы |
48,7 |
51,3 |
|
Связи, прогоны покрытий |
69,9 |
30,1 |
|
Связи по колоннам |
65,5 |
34,5 |
|
Светоаэрационные и аэрационные фонари |
65,8 |
34,2 |
|
Щиты покрытий |
68,9 |
31,1 |
|
Встроенные рабочие площадки с несущими конструкциями, настил, лестницы и ограждения |
71,7 |
28,3 |
|
Фахверк |
39,6 |
60,4 |
|
Бункеры |
100,0 |
- |
|
Балки перекрытий |
60,6 |
39,4 |
Таблица 3
Поправочные коэффициенты, учитывающие применение стали высокой прочности
|
Поправочные коэффициенты для класса стали |
||||
|
С 32/23 С 44/29 С 46/23 С 52/40 |
С 60/45 |
С 70/60 |
С 85/75 |
|
|
Колонны |
1,0 |
1,05 |
1,14 |
1,25 |
|
Пути подвесных кранов и монорельсы с поддерживающими конструкциями |
1,0 |
1,02 |
1,11 |
1,18 |
|
Подкрановые и бункерные балки |
1,0 |
1,04 |
1,12 |
1,23 |
|
Подкраново-подстропильные фермы |
1,0 |
1,04 |
1,12 |
1,23 |
|
Тормозные конструкции подкрановых балок |
1,0 |
1,04 |
1,11 |
1,22 |
|
Стропильные фермы |
1,0 |
1,04 |
1,12 |
1,20 |
|
Подстропильные фермы |
1,0 |
1,06 |
1,16 |
1,23 |
|
Встроенные рабочие площадки с несущими конструкциями, настил, лестницы и ограждения |
1,0 |
1,04 |
1,16 |
1,22 |
|
Бункеры |
1,0 |
1,04 |
1,11 |
1,22 |
III. КАРТЫ
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||
|
|
ПРИЛОЖЕНИЯ
(справочные материалы)
Приложение 1
Пример расчета суммарных затрат труда на изготовление здания механоштамповочного цеха площадью 13104 м2
|
Наименование конструкций |
Масса конструкций |
Номер карты настоящего сборника |
Затраты труда производственных рабочих, чел.-ч. |
|||||||||||||
|
общая, т |
% общей массы |
на 1 м2 площади, кг |
Общие |
В том числе по переделам |
||||||||||||
|
на 1 м2 площади |
на здание |
поправочный коэффициент на марку стали |
на здание с учетом поправочного коэффициента |
Изготовление полуфабриката |
Слесарно-сборочные работы |
|||||||||||
|
на 1 м2 площади |
на здание |
поправочный коэффициент на марку стали |
На здание с учетом поправочного коэффициента |
на 1 м2 площади |
на здание |
поправочный коэффициент на марку стали |
на здание с учетом поправочного коэффициента |
|||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
|
Колонны из стали С44/29 |
431,1 |
- |
32,9 |
1 |
0,34 |
4455 |
1,0 |
4455 |
0,14 |
1835 |
1,0 |
1835 |
0,07 |
917 |
1,0 |
917 |
|
Подкрановые балки - всего |
467,5 |
100,0 |
35,7 |
3 |
0,29 |
3800 |
1,01 |
3838 |
0,10 |
1310 |
1,01 |
1323 |
0,07 |
917 |
1,01 |
926 |
|
в том числе: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
из стали С 44/29 |
350,0 |
74,8 |
- |
- |
- |
- |
1,0 |
- |
- |
- |
1,0 |
- |
- |
- |
1,0 |
- |
|
из стали С 60/45 |
117,5 |
25,2 |
- |
- |
- |
- |
1,04 |
- |
- |
- |
1,04 |
- |
- |
- |
1,04 |
- |
|
Фермы стропильные - всего |
269,2 |
100,0 |
20,5 |
6 |
0,18 |
2359 |
1,03 |
2429 |
0,07 |
917 |
1,03 |
945 |
0,055 |
721 |
1,03 |
742 |
|
в том числе: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
из стали С 44/29 |
69,2 |
25,7 |
- |
- |
- |
- |
1,0 |
- |
- |
- |
1,0 |
- |
- |
- |
1,0 |
- |
|
из стали С 60/45 |
200,0 |
74,3 |
- |
- |
- |
- |
1,04 |
- |
- |
- |
1,04 |
- |
- |
- |
1,04 |
- |
|
Тормозные конструкции подкрановых балок из стали С 32/23 |
95,0 |
100,0 |
7,2 |
5 |
0,07 |
917 |
1,0 |
917 |
0,03 |
393 |
1,0 |
393 |
0,016 |
210 |
1,0 |
210 |
|
Связи по колоннам из стали С 32/23 |
42,3 |
100,0 |
3,2 |
9 |
0,033 |
432 |
1,0 |
432 |
0,019 |
249 |
1,0 |
249 |
0,0065 |
85 |
1,0 |
85 |
|
Связи и прогоны покрытий из стали С 32/23 |
180,6 |
100,0 |
13,8 |
8 |
0,170 |
2228 |
1,0 |
2228 |
0,095 |
1245 |
1,0 |
1245 |
0,032 |
419 |
1,0 |
419 |
|
Фонари из стали С 32/23 |
120,1 |
100,0 |
9,2 |
10 |
0,165 |
2162 |
1,0 |
2162 |
0,08 |
1048 |
1,0 |
1048 |
0,035 |
459 |
1,0 |
459 |
|
Фахверк из стали С 32/23 |
84,7 |
100,0 |
6,5 |
13 |
0,08 |
1048 |
1,0 |
1048 |
0,035 |
459 |
1,0 |
459 |
0,019 |
249 |
1,0 |
249 |
|
Монорельсы с поддерживающими конструкциями из стали С 44/29 |
28,5 |
100,0 |
2,2 |
2 |
0,029 |
380 |
1,0 |
380 |
0,0135 |
177 |
1,0 |
177 |
0,005 |
66 |
1,0 |
66 |
|
Встроенные рабочие площадки из стали С 52/40 |
58,6 |
100,0 |
4,5 |
12 |
0,045 |
590 |
1,0 |
590 |
0,010 |
131 |
1,0 |
131 |
0,01 |
131 |
1,0 |
131 |
|
Шиты покрытий из стали С 32/23 |
522,1 |
100,0 |
39,8 |
11 |
0,51 |
6683 |
1,0 |
6683 |
0,225 |
2948 |
1,0 |
2948 |
0,10 |
1310 |
1,0 |
1310 |
|
Всего по зданию: |
2299,7 |
- |
175,5 |
- |
1,912 |
25054 |
1,004 |
25162 |
0,8175 |
10712,0 |
1,00 |
10753,0 |
0,4185 |
5484 |
1,01 |
5514 |
Продолжение таблицы
|
Наименование конструкций |
Затраты труда производственных рабочих, чел.-ч. |
Затраты труда на работы |
||||||||||
|
Электросварочные работы |
Прочие и малярные |
Прочие |
Малярные |
|||||||||
|
на 1 м2 площади |
на здание |
поправочный коэффициент на марку стали |
на здание с учетом поправочного коэффициента |
на 1 м2 площади |
на здание |
поправочный коэффициент на марку стали |
на здание с учетом поправочного коэффициента |
% |
На здание, чел.-ч. |
% |
На здание, чел.-ч. |
|
|
1 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
29 |
|
Колонны из стали С44/29 |
0,12 |
1572 |
1,0 |
1572 |
0,01 |
131 |
1,0 |
131 |
76,9 |
101 |
23,1 |
30 |
|
Подкрановые балки - всего |
0,11 |
1441 |
1,01 |
1455 |
0,01 |
131 |
1,01 |
132 |
49,6 |
65 |
50,4 |
66 |
|
в том числе: |
|
|
|
|
|
|
|
|
|
|
|
|
|
из стали С 44/29 |
- |
- |
1,0 |
- |
- |
- |
1,0 |
- |
- |
- |
- |
- |
|
из стали С 60/45 |
- |
- |
1,04 |
- |
- |
- |
1,04 |
- |
- |
- |
- |
- |
|
Фермы стропильные - всего |
0,050 |
655 |
1,03 |
675 |
0,005 |
66 |
1,03 |
67 |
44,0 |
29 |
56,0 |
37 |
|
в том числе: |
|
|
|
|
|
|
|
|
|
|
|
|
|
из стали С 44/29 |
- |
- |
1,0 |
- |
- |
- |
1,0 |
- |
- |
- |
- |
- |
|
из стали С 60/45 |
- |
- |
1,04 |
- |
- |
- |
1,04 |
- |
- |
- |
- |
- |
|
Тормозные конструкции подкрановых балок из стали С 32/23 |
0,019 |
249 |
1,0 |
249 |
0,005 |
66 |
1,0 |
66 |
37,1 |
24 |
62,9 |
42 |
|
Связи по колоннам из стали С 32/23 |
0,0065 |
85 |
1,0 |
85 |
0,001 |
13 |
1,0 |
13 |
34,5 |
4 |
65,5 |
9 |
|
Связи и прогоны покрытий из стали С 32/23 |
0,037 |
485 |
1,0 |
485 |
0,006 |
79 |
1,0 |
79 |
30,1 |
24 |
69,9 |
55 |
|
Фонари из стали С 32/23 |
0,048 |
629 |
1,0 |
629 |
0,002 |
26 |
1,0 |
26 |
34,2 |
9 |
65,8 |
17 |
|
Фахверк из стали С 32/23 |
0,024 |
314 |
1,0 |
314 |
0,002 |
26 |
1,0 |
26 |
60,4 |
16 |
39,6 |
10 |
|
Монорельсы с поддерживающими конструкциями из стали С 44/29 |
0,009 |
118 |
1,0 |
118 |
0,0015 |
20 |
1,0 |
20 |
35,6 |
7 |
64,4 |
13 |
|
Встроенные рабочие площадки из стали С 52/40 |
0,015 |
197 |
1,0 |
197 |
0,010 |
131 |
1,0 |
131 |
28,3 |
37 |
71,7 |
94 |
|
Шиты покрытий из стали С 32/23 |
0,160 |
2097, |
1,0 |
2097 |
0,025 |
328 |
1,0 |
328 |
31,1 |
102 |
68,9 |
226 |
|
Всего по зданию: |
0,5985 |
7842 |
1,0 |
7876 |
0,0775 |
1017 |
1,0 |
1019 |
41,1 |
418 |
58,9 |
599 |
Приложение 2
Пример расчета затрат труда по отдельным технологическим операциям изготовления полуфабриката здания механоштамповочного цеха площадью 13104 м2
|
Технологические операции |
Затраты труда в зависимости от типов конструкций |
|||||||||||||||||||||||
|
Колонны |
Подкрановые балки |
Фермы стропильные |
Тормозные конструкции подкрановых балок |
Связи по колоннам |
Связи и прогоны покрытий |
Фонари |
Фахверк |
Монорельсы с поддерживающими конструкциями |
Встроенные рабочие площадки |
Щиты покрытий |
Всего по зданию |
|||||||||||||
|
% |
Чел.-ч. |
% |
Чел.-ч. |
% |
Чел.-ч. |
% |
Чел.-ч. |
% |
Чел.-ч. |
% |
Чел.-ч. |
% |
Чел.-ч |
% |
Чел.-ч |
% |
Чел.-ч |
% |
Чел.-ч |
% |
Чел.-ч |
% |
Чел.-ч |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
17 |
18 |
19 |
20 |
21 |
22 |
23 |
24 |
25 |
|
Правка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
листового проката на вальцах |
4,0 |
73 |
6,1 |
81 |
3,0 |
28 |
4,2 |
17 |
1,2 |
3 |
1,1 |
14 |
1,3 |
14 |
2,5 |
11 |
1,1 |
2 |
3,4 |
5 |
7,9 |
233 |
4,5 |
81 |
|
деталей из листа на вальцах |
12,2 |
224 |
8,4 |
111 |
6,0 |
57 |
8,5 |
33 |
6,8 |
17 |
6,0 |
75 |
6,5 |
68 |
8,7 |
40 |
5,6 |
10 |
7,4 |
10 |
16,0 |
472 |
10,4 |
1117 |
|
углового проката на вальцах |
0,5 |
9 |
0,5 |
7 |
5,7 |
54 |
3,7 |
15 |
8,0 |
20 |
7,8 |
97 |
3,8 |
40 |
2,5 |
11 |
0,8 |
1 |
1,0 |
1 |
0,1 |
3 |
2,4 |
258 |
|
листового проката, швеллера и балки на кулачковом прессе |
5,4 |
99 |
3,7 |
49 |
0,9 |
8 |
5,8 |
23 |
7,1 |
18 |
8,4 |
105 |
5,9 |
62 |
8,2 |
38 |
6,3 |
11 |
6,2 |
8 |
3,8 |
112 |
5,0 |
533 |
|
Изготовление шаблонов, разметка, наметка, нанесение номера плавки |
19,1 |
351 |
17,6 |
233 |
25,7 |
243 |
21,8 |
86 |
16,5 |
41 |
15,6 |
194 |
7,4 |
82 |
0,2 |
93 |
29,8 |
53 |
21,1 |
28 |
21,9 |
646 |
20,0 |
2150 |
|
Газовая резка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ручная |
4,7 |
86 |
1,6 |
21 |
2,1 |
20 |
1,7 |
7 |
1,1 |
3 |
1,4 |
17 |
3,6 |
38 |
3,2 |
15 |
5,8 |
10 |
1,0 |
1 |
3,1 |
91 |
2,9 |
309 |
|
полуавтоматическая |
6,4 |
117 |
3,2 |
42 |
0,5 |
5 |
0,2 |
1 |
0,1 |
- |
0,1 |
1 |
- |
- |
2,1 |
10 |
1,4 |
3 1 |
2,3 |
3 |
0,2 |
6 |
1,7 |
188 |
|
автоматическая |
3,4 |
62 |
7,7 |
102 |
0,6 |
6 |
0,3 |
1 |
0,1 |
- |
0,1 |
1 |
- |
- |
2,2 |
10 |
0,3 |
1 |
2,4 |
3 |
0,3 |
9 |
1,8 |
195 |
|
Механическая резка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
на гильотинных ножницах |
10,8 |
198 |
18,2 |
241 |
20,2 |
191 |
21,8 |
86 |
15,2 |
38 |
14,4 |
179 |
18,9 |
198 |
14,2 |
65 |
10,2 |
18 |
19,4 |
26 |
30,1 |
887 |
19,8 |
2127 |
|
на уголковых ножницах |
5,0 |
92 |
0,5 |
7 |
18,7 |
177 |
10,3 |
40 |
21,8 |
54 |
21,1 |
263 |
24,4 |
256 |
7,6 |
35 |
3,0 |
5 |
6,8 |
9 |
0,8 |
24 |
8,9 |
962 |
|
на сортовых и комбинированных ножницах |
0,7 |
13 |
3,4 |
45 |
0,9 |
8 |
4,4 |
17 |
4,8 |
12 |
6,8 |
85 |
2,7 |
28 |
6,4 |
29 |
8,9 |
16 |
6,6 |
9 |
4,4 |
130 |
3,6 |
392 |
|
Строгание: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
листовых деталей на кромкострогальном и продольно-строгальном станках |
10,9 |
200 |
6,3 |
83 |
1,8 |
17 |
1,5 |
6 |
2,9 |
7 |
3,8 |
47 |
1,2 |
13 |
5,2 |
24 |
0,5 |
1 |
6,0 |
8 |
2,1 |
62 |
4,4 |
468 |
|
листовых деталей на поперечно-строгальных станках |
1,1 |
20 |
0,3 |
4 |
0,3 |
3 |
0,1 |
- |
- |
- |
- |
- |
- |
- |
0,2 |
1 |
0,2 |
- |
0,2 |
- |
- |
- |
0,3 |
28 |
|
Фрезерование на торце-фрезерном и продольно-строгальном станках |
2,1 |
39 |
3,1 |
41 |
0,4 |
4 |
0,1 |
- |
- |
- |
- |
- |
0,2 |
2 |
1,1 |
5 |
3,4 |
6 |
1,1 |
1 |
- |
- |
0,9 |
98 |
|
Снятие усиления сварного шва фрезерным трактором |
- |
- |
0,1 |
1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
|
Прокол отверстий по шаблону и размотке |
1,0 |
18 |
4,2 |
56 |
5,1 |
48 |
5,0 |
20 |
11,4 |
28 |
9,4 |
117 |
9,7 |
102 |
4,2 |
19 |
8,0 |
14 |
3,2 |
4 |
0,6 |
18 |
4,1 |
444 |
|
Сверление отверстий по разметке и кондуктору |
5,1 |
94 |
7,1 |
94 |
6,4 |
60 |
8,0 |
31 |
2,2 |
6 |
2,9 |
36 |
1,1 |
11 |
6,0 |
28 |
8,0 |
14 |
6,9 |
9 |
0,8 |
23 |
3,8 |
406 |
|
Гибка: |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
на горизонтально-гибочном, кромкогибочном прессе, пневмомолоте с предварительным нагревом |
- |
- |
0,4 |
5 |
0,1 |
1 |
- |
- |
- |
- |
- |
- |
0,4 |
4 |
0,6 |
3 |
- |
- |
0,9 |
1 |
6,5 |
191 |
1,9 |
205 |
|
на вальцах |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
- |
0,9 |
2 |
- |
- |
- |
- |
- |
2 |
|
Зачистка грата |
7,6 |
140 |
7,6 |
100 |
1,6 |
15 |
2,6 |
10 |
0,8 |
2 |
1,1 |
14 |
2,9 |
30 |
4,9 |
22 |
5,8 |
10 |
4,1 |
5 |
1,4 |
41 |
3,6 |
389 |
|
Итого: |
100,0 |
1835 |
100,0 |
1323 |
100,0 |
945 |
100,0 |
393 |
100,0 |
249 |
100,0 |
1245 |
100,0 |
1048 |
100,0 |
459 |
100,0 |
177 |
100,0 |
131 |
100,0 |
2948 |
100,0 |
10753 |
Приложение 3
Основные характеристики промышленных зданий
|
Технологическое назначение промышленных зданий |
Пролеты |
Площадь цехов, м2 |
Количество крановых ярусов |
Высота здания до низа стропильных ферм, м |
Среднее количество чертежей на одну монтажную схему |
Средняя масса, т |
||||||
|
количество |
ширина, м |
от |
до |
Одного здания |
На один рабочий чертеж |
|||||||
|
от |
до |
|||||||||||
|
от |
до |
|||||||||||
|
Металлообрабатывающие цехи |
1 |
34 |
6, 12, 18, 21, 24, 30, 36 |
2646 |
87696 |
1-2 |
8,3 |
23,3 |
6,0 |
2915 |
43,9 |
|
|
Термические, плавильные и литерные цехи |
2 |
5 |
14, 15, 18, 20, 24, 27, 30, 33, 36 |
3747 |
24480 |
1-2 |
2,6 |
33,6 |
10,1 |
2581 |
25,8 |
|
|
Прокатные цехи |
3 |
7 |
12, 18, 24, 27, 30, 36 |
864 |
142551 |
1 |
1,0 |
38,8 |
9,8 |
5601 |
32,4 |
|
|
Сборочные цехи |
1 |
4 |
24, 27, 29, 30, 32 40, 42, 48, 60, 72, 96 |
6840 |
41532 |
1-2 |
9,0 |
45,3 |
10,2 |
4312 |
45,1 |
|
|
Обогатительные и усреднительные фабрики |
1 |
6 |
6, 9, 12, 18, 24, 30, 36, 42 |
576 |
10512 |
1 |
2,6 |
53,6 |
6,7 |
1258 |
20,0 |
|
Приложение 4
Справочные данные о расходе основных несущих конструкций каркаса промышленных зданий на 1 м2 площади
|
Технологическое назначение промышленных зданий |
Показатель |
Расход на конструктивные элементы (части здания) |
|||||||||
|
Колонны |
Подкрановые и бункерные балки; подкраново-подстропильные фермы |
Стропильные фермы |
Подстропильные фермы |
Тормозные конструкции подкрановых балок |
Связи по колоннам |
Связи и прогоны покрытий |
Фахверк |
Светоаэрационные и аэрационные фонари |
Итого |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
|
Металлообрабатывающие цехи |
Масса на 1 м2 площади здания, кг |
27,9 |
21,9 |
28,0 |
10,2 |
5,0 |
2,3 |
13,2 |
4,2 |
11,6 |
124,3 |
|
Доля конструкций в общей массе здания, % |
22,5 |
17,6 |
22,5 |
8,2 |
4,0 |
1,9 |
10,6 |
3,4 |
9,3 |
100,0 |
|
|
Термические, плавильные и литейные цехи |
Масса на 1 м2 площади здания, кг |
67,9 |
41,8 |
33,8 |
10,0 |
7,3 |
5,5 |
12,9 |
6,3 |
10,6 |
196,1 |
|
Доля конструкций в общей массе здания, % |
34,6 |
21,3 |
17,2 |
5,1 |
3,7 |
2,8 |
6,6 |
3,2 |
5,5 |
100,0 |
|
|
Сборочные цехи |
Масса на 1 м2 площади здания, кг |
66,5 |
62,0 |
55,7 |
8,3 |
12,5 |
5,6 |
19,0 |
16,5 |
7,8 |
253,9 |
|
Доля конструкций в общей массе здания, % |
26,2 |
24,4 |
21,9 |
3,3 |
4,9 |
2,2 |
7,5 |
6,5 |
3,1 |
100,0 |
|
|
Прокатные цехи |
Масса на 1 м2 площади здания; кг |
32,3 |
30,6 |
29,3 |
5,6 |
5,2 |
3,3 |
12,8 |
6,3 |
8,9 |
134,3 |
|
Доля конструкций в общей массе здания, % |
24,1 |
22,8 |
21,8 |
4,2 |
3,9 |
2,5 |
9,5 |
4,7 |
6,5 |
100,0 |
|
|
Обогатительные и усреднительные фабрики |
Масса на 1 м2 площади здания, кг |
86,7 |
22,1 |
26,1 |
4,4 |
5,3 |
11,4 |
15,0 |
12,6 |
7,9 |
191,5 |
|
Доля конструкций в общей массе здания, % |
45,3 |
11,5 |
13,6 |
2,3 |
2,8 |
5,9 |
7,8 |
6,6 |
4,2 |
100,0 |
|
|
Прочие |
Масса на 1 м2 площади здания, кг |
10,8 |
6,0 |
6,8 |
0,6 |
0,2 |
1,1 |
2,5 |
6,9 |
0,9 |
35,8 |
|
Доля конструкций в общей массе здания, % |
30,2 |
16,8 |
19,0 |
1,7 |
0,5 |
3,1 |
7,0 |
19,3 |
2,4 |
100,0 |
|
Приложение 5
Справочные данные о расходе прочих конструкций промышленных зданий на 1 м2 площади и их соотношениях с основными несущими конструкциями
|
Конструктивный элемент |
Показатель |
Расход прочих конструкций в зависимости от технологического назначения зданий |
Среднее значение показателя |
|||||
|
металлообрабатывающие цехи |
термические, плавильные и литейные цехи |
сборочные цехи |
прокатные цехи |
обогатительные и усреднительные фабрики |
Прочие |
|||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
Основные несущие конструкции каркаса промышленного здания (приняты за 100 %) |
Масса конструкций на 1 м2 площади зданий, кг |
124,3 |
196,1 |
253,9 |
134,3 |
191,5 |
35,8 |
139,4 |
|
Пути подвесных кранов и монорельсы с поддерживающими конструкциями |
Масса конструкций на 1 м2 площади здания, кг |
5,6 |
2,3 |
3,6 |
3,0 |
5,4 |
6,4 |
4,0 |
|
Отношение к основным несущим конструкциям каркаса здания, % |
4,5 |
1,2 |
1,4 |
2,2 |
2,8 |
17,8 |
2,9 |
|
|
Встроенные рабочие площадки с несущими конструкциями, настил, лестницы, ограждения |
Масса конструкций на 1 м2 площади здания, кг |
5,9 |
28,9 |
14,9 |
4,0 |
76,0 |
2,2 |
9,8 |
|
Отношение к основным несущим конструкциям каркаса здания, % |
4,8 |
14,7 |
5,9 |
3,0 |
39,7 |
6,1 |
7,0 |
|
|
Балки перекрытий |
Масса конструкций на 1 м2 площади здания, кг |
13,1 |
150,7 |
13,2 |
- |
34,9 |
30,8 |
29,5 |
|
Отношение к основным несущим конструкциям каркаса здания, % |
10,5 |
76,8 |
5,2 |
- |
18,2 |
86,1 |
21,2 |
|
|
Бункеры |
Масса конструкций на 1 м2 площади здания, кг |
53,1 |
17,7 |
- |
- |
56,3 |
21,0 |
45,5 |
|
Отношение к основным несущим конструкциям каркаса здания, |
42,7 |
9,0 |
- |
- |
29,4 |
58,7 |
32,6 |
|
|
Щиты покрытий |
Масса конструкций на 1 м2 площади здания, кг |
66,2 |
46,7 |
- |
14,0 |
88,3 |
- |
22,6 |
|
Отношение к основным несущим конструкциям каркаса здания, % |
53,3 |
23,8 |
- |
10,4 |
46,1 |
- |
16,3 |
|
Приложение 6
Справочные данные о соотношениях (по массе) отдельных типов конструкций промышленных зданий
|
Конструктивный элемент, часть здания |
Показатель |
Соотношения конструкций в зависимости от технологического назначения зданий |
||||
|
металлообрабатывающие цехи |
термические, плавильные и литейные цехи |
сборочные цехи |
прокатные цехи |
обогатительные и усреднительные фабрики |
||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
Колонны, связи по колоннам |
Расход колонн на 1 м2 площади здания, кг |
27,9 |
67,9 |
66,5 |
32,3 |
86,7 |
|
Расход связей по колоннам на 1 м2 площади здания, кг |
2,3 |
5,5 |
5,6 |
3,3 |
11,4 |
|
|
Отношение (по массе) связей по колоннам к колоннам, % |
8,3 |
8,1 |
8,4 |
10,2 |
13,2 |
|
|
Подкрановые балки, тормозные конструкции подкрановых балок |
Расход подкрановых балок на 1 м2 площади здания, кг |
21,9 |
41,8 |
62,0 |
24,9 |
22,1 |
|
Расход тормозных конструкций подкрановых балок на 1 м2 площади здания, кг |
5,0 |
7,3 |
12,5 |
5,3 |
5,3 |
|
|
Отношение (по массе) тормозных конструкций к подкрановым балкам, % |
22,9 |
17,5 |
20,9 |
21,3 |
24,0 |
|
|
Стропильные фермы, связи, прогоны покрытий |
Расход стропильных ферм на 1 м2 площади здания, кг |
28,0 |
33,8 |
55,7 |
29,3 |
26,1 |
|
Расход связей, прогонов покрытий на 1 м2 площади здания, кг |
13,2 |
12,9 |
19,0 |
12,8 |
15,0 |
|
|
Отношение (по массе) связей, прогонов покрытий к стропильным фермам, % |
47,1 |
38,2 |
34,1 |
43,7 |
57,5 |
|
Приложение 7
Справочные данные о средней массе для одного рабочего чертежа промышленного здания
|
Масса конструкций промышленного здания |
Средняя масса для одного рабочего чертежа в зависимости от технологического назначения здания |
Среднее значение массы для одного рабочего чертежа |
||||
|
металлообрабатывающие цехи |
термические, плавильные и литейные цехи |
сборочные цехи |
прокатные цехи |
обогатительные и усреднительные фабрики |
||
|
До 1000 |
17,2 |
12,6 |
- |
31,8 |
16,0 |
17,0 |
|
1001-2000 |
41,4 |
14,3 |
32,7 |
- |
18,1 |
23,8 |
|
2001-3000 |
49,3 |
27,4 |
- |
27,4 |
26,0 |
34,0 |
|
3001-5000 |
49,4 |
30,1 |
46,5 |
23,3 |
- |
36,5 |
|
5001 и более |
43,8 |
- |
47,8 |
41,3 |
- |
44,2 |
|
Среднее значение массы для одного рабочего чертежа |
43,9 |
25,8 |
45,1 |
32,4 |
20,0 |
35,8 |
Приложение 8
Справочные данные о долях затрат труда по видам работ в общих затратах труда на изготовление конструкций промышленных зданий
(% общих затрат)
|
Наименование конструкций |
Затраты труда по видам работ |
||||
|
изготовление полуфабриката |
слесарно-сборочные работы |
электросварочные работы |
прочие работы |
малярные работы |
|
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Колонны |
41,1 |
19,0 |
33,4 |
5,0 |
1,5 |
|
Пути подвесных кранов и монорельсы с поддерживающими конструкциями |
44,3 |
18,3 |
32,9 |
1,6 |
2,9 |
|
Подкрановые и бункерные балки |
33,3 |
23,3 |
39,7 |
1,8 |
1,9 |
|
Подкраново-подстропильные фермы |
30,3 |
31,2 |
30,9 |
6,2 |
1,4 |
|
Тормозные конструкции подкрановых балок |
44,9 |
23,3 |
26,1 |
2,1 |
3,6 |
|
Стропильные фермы |
37,9 |
31,2 |
27,7 |
1,4 |
1,8 |
|
Подстропильные фермы |
29,9 |
31,8 |
34,8 |
1,8 |
1,7 |
|
Связи и прогоны покрытий |
54,9 |
18,5 |
21,9 |
1,4 |
3,3 |
|
Связи по колоннам |
55,1 |
18,6 |
20,9 |
1,8 |
3,6 |
|
Светоаэрационные и аэрационные фонари |
47,7 |
20,7 |
28,2 |
1,2 |
2,2 |
|
Щиты покрытий |
45,1 |
19,5 |
32,8 |
0,9 |
1,7 |
|
Встроенные рабочие площадки с несущими конструкциями |
45,5 |
20,0 |
30,4 |
1,2 |
2,9 |
|
Фахверк |
38,6 |
24,4 |
31,4 |
3,4 |
2,2 |
|
Бункеры |
42,9 |
22,9 |
30,4 |
0,2 |
3,6 |
|
Балки перекрытий |
35,6 |
20,6 |
38,0 |
2,4 |
3,4 |
|
Средние значения по промышленным зданиям |
41,6 |
22,7 |
30,9 |
2,6 |
2,2 |
СОДЕРЖАНИЕ
