ПОЛОЖЕНИЕ НА ПРЕДПРИЯТИЯХ Утверждено: Заместителем Министра Экономики Российской Федерации Н.Г.Шамраевым 6 мая 2000 г. Согласовано: Государственный Комитет Российской Федерации по охране окружающей среды (№ 02-19/18-214 от 26 ноября 1999 г.) Федеральный горный и промышленный надзор России (№ 02-35/234 от 28 апреля 2000 г.) ПОЛОЖЕНИЕ О ТЕХНОЛОГИЧЕСКИХ РЕГЛАМЕНТАХ ПРОИЗВОДСТВА ПРОДУКЦИИ НА ПРЕДПРИЯТИЯХ ХИМИЧЕСКОГО КОМПЛЕКСА*) Срок введения в действие со дня утверждения. *) Далее именуется Положение. Вводная частьНастоящее Положение распространяется на технологические регламенты производства продукции, выпускаемой на предприятиях химического комплекса, независимо от формы собственности. Положение не распространяется на: • производства, на которых действуют технологические карты, определяющие технологический процесс; • выпуск химикатов и заказных реактивов, производимых на лабораторных установках по лабораторным методикам или литературным прописям. Положение устанавливает состав, порядок разработки, оформления и утверждения технологических регламентов производства продукции химического комплекса на предприятиях независимо от их организационно-правовой формы собственности. При разработке технологических регламентов следует руководствоваться Федеральным законом от 21 июля 1997 года № 116-ФЗ «О промышленной безопасности опасных производственных объектов» руководящими документами Федерального горного и промышленного надзора России (Госгортехнадзора России), Государственного Комитета Российской Федерации по охране окружающей среды и Министерства здравоохранения Российской Федерации (Департамент государственного санитарно-эпидемиологического надзора). 1. Общие положения1.1. Технологический регламент является основным техническим документом, определяющим оптимальный технологический режим, порядок проведения операций технологического процесса, обеспечивающий выпуск продукции требуемого качества, безопасные условия эксплуатации производства, а также выполнения требований по охране окружающей среды. 1.2 Технологический регламент следует разрабатывать для технологического процесса производства определенных видов продуктов (или полупродуктов) заданного качества. Примечание. Полупродуктом следует считать вещество, полученное на одной или нескольких технологических стадиях производства и являющееся сырьем для следующих технологических стадий. 1.3. В зависимости от степени освоенности производств и целей осуществляемых работ предусматриваются следующие типы технологических регламентов: • постоянные; • временные, пусковые; • разовые; • лабораторные (пусковые записки, производственные методики). 1.3.1. Постоянные технологические регламенты разрабатываются для освоенных производств, обеспечивающих требуемое качество выпускаемой продукции. 1.3.2. Временные технологические регламенты разрабатываются для: • новых на данном предприятии производств; • действующих производств, в технологию которых внесены принципиальные изменения; • производств с новой технологией. 1.3.3. Разовые технологические регламенты разрабатываются при выпуске товарной продукции на опытных и опытно-промышленных установках (цехах), а также для опытных и опытно-промышленных работ, проводимых на действующих производствах в соответствии с требованием п. 1.10 Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств (ПБ 09-170-97). Допускается наработка товарной продукции объемом до 1000 кг/год по лабораторным регламентам (пусковым запискам, производственным методикам). Систематизация установок по видам и типам приведена в справочном приложении № 1. Примечания к п. 1.3.4. 1. Настоящее Положение устанавливает общие требования, предъявляемые к лабораторным регламентам (пусковым запискам, производственным методикам). 2. В развитие настоящего Положения промышленные предприятия могут разрабатывать положения о лабораторных регламентах (пусковых записках, производственных методиках), учитывающие специфику предприятия. 1.4. Соблюдение всех требований технологического регламента является обязательным, так как гарантирует качество выпускаемой продукции, рациональное и экономичное ведение технологического процесса, сохранность оборудования, исключение возможности возникновения аварий и загрязнений окружающей среды, безопасность ведения производственного процесса. 1.5. Лица, виновные в нарушении действующего технологического регламента, привлекаются к дисциплинарной и материальной ответственности, если последствия этого нарушения не влекут применения к этим лицам иного наказания в соответствии с нормами действующего законодательства. 1.6. Метрологической службе предприятия следует проводить метрологическую проверку всех типов технологических регламентов с учетом Федерального закона РФ «Об обеспечении единства измерений» от 27 апреля 1993 г. №4871-I. 2. Состав технологических регламентов2.1. Постоянные, временные и разовые технологические регламенты должны состоять из следующих разделов: • общая характеристика производств; • характеристика производимой продукции; • характеристика исходного сырья, материалов, полупродуктов и энергоресурсов; • описание технологического процесса и схемы; • материальный баланс; • нормы расхода основных видов сырья, материалов и энергоресурсов; • нормы образования отходов производства; • контроль производства и управление технологическим процессом; • возможные неполадки в работе и способы их ликвидации; • охрана окружающей среды; • безопасная эксплуатация производства; • перечень обязательных инструкций; • чертеж технологической схемы производства; • спецификация основного технологического оборудования и технические устройства, включая оборудование природоохранного назначения. 2.2. Лабораторный регламент (пусковая записка, производственная методика) в общем виде должен содержать следующие данные: • назначение установки; • краткая характеристика сырья, полупродуктов, готового продукта, отходов, стоков и выбросов с указанием их токсических, пожаро- и взрывоопасных свойств; • описание технологической схемы и расположения аппаратуры; • описание схемы контрольно-измерительных приборов, автоматики (КИПиА), блокировок и предохранительных устройств; • описание схемы электроснабжения; • требования к безопасной эксплуатации; • требования к обеспечению экологической безопасности; • чертежи технологической схемы и аппаратов. Примечание: В зависимости от назначения установки допускается сокращение или расширение состава лабораторного регламента (пусковой записки, производственной методики). 3. Содержание разделов технологических регламентов3.1. Общая характеристика производства. 3.1.1. В этом разделе должны быть перечислены: • полное наименование производства; • год ввода в эксплуатацию; • мощность производства (проектная и достигнутая на момент составления регламента); • количество технологических линий (потоков), стадий; • метод производства; • предприятия, выполнявшие проект; • предприятие, выполнявшее функции генерального проектировщика; • предприятие-разработчик проекта технологической части; • предприятие-разработчик технологического процесса; • сведения о реконструкции (осуществлялась ли реконструкция или расширение производства, в каком году, каким предприятием выполнен проект реконструкции и по разработкам какого предприятия). 3.2. Характеристика производимой продукции В разделе приводятся: 3.2.1. Техническое наименование продукта в соответствии с нормативно-технической документацией. 3.2.2. Наименование государственного или отраслевого стандарта, технических условий, стандарта предприятия, в соответствии с требованиями которых выпускается продукция, с перечислением технических требований. 3.2.3. Основные свойства и качество выпускаемой продукции, физико-химические свойства и константы: внешний вид, плотность, растворимость, температуры застывания или плавления, кипения, упругость паров, вязкость, электропроводность, диэлектрическая постоянная и другие показатели. Все данные регламента должны соответствовать аналогичным данным, принятым в; государственных и отраслевых стандартах, технических условиях, стандартах предприятия, или данным, приведенным в справочной или технической литературе, с обязательной ссылкой на них. В случае получения нескольких продуктов по одному и тому же регламенту характеристика приводится для каждого из производимых продуктов. Примечание. Свойства, характеризующие пожаро-, взрывоопасносгь и токсичность готового продукта, сырья, полупродуктов и отходов производства, приводятся в разделе "Безопасная эксплуатация производства", на что в соответствующих разделах регламента следует делать ссылку. 3.2.4. Область применения (основная). 3.2.5. Сведения о регистрации информационных карт потенциально опасных химических и биологических веществ (карт ПОХВ). 3.2.6. Сведения о регистрации паспортов безопасности (ПБ) веществ (материалов). 3.3. Характеристика сырья, материалов, полупродуктов и энергоресурсов. 3.3.1. Данные, характеризующие исходное сырье, материалы, полупродукты и энергоресурсы, следует систематизировать в виде таблицы (табл. 1). Таблица 1 Характеристика сырья, материалов, полупродуктов и энергоресурсов
3.3.2. В таблицу включаются все виды сырья, материалы, полупродукты и энергоресурсы, используемые в технологическом процессе производства. Все показатели, включенные в таблицу, приводятся с допустимыми отклонениями. При необходимости особо оговариваются специальные требования к сырью, материалам, полупродуктам и энергоресурсам, используемым в производстве. 3.4. Описание технологического процесса и схемы 3.4.1. В описании технологического процесса приводится сущность процесса с указанием основных и побочных реакций, тепловых эффектов, температур, давления, объемных скоростей, типов катализаторов, рецептур и прочих показателей. 3.4.2. Описание технологической схемы производится по стадиям технологического процесса, начиная с поступления и подготовки сырья и кончая отгрузкой готового продукта. В описании указываются: • основные технологические параметры процесса, при этом особо выделяются параметры, влияющие на обеспечение качества продукции и безопасность процесса; • используемое основное оборудование; • системы регулирования, сигнализаций и блокировок технологических параметров; • ссылки на чертеж технологической схемы, включенной в состав регламента. В случае если на подготовку сырья имеется специальный регламент (рецептура), допускается при описании технологической схемы делать на них ссылку. 3.4.3. В описании процессов разделения химических продуктов (горючих или их смесей с негорючими) указывать степень разделения сред и меры взрывобезопасности, предотвращающие образование взрывоопасных смесей на всех стадиях процесса. 3.4.4. В случае если в процессах содержатся негорючие жидкости с растворенными в них горючими газами, подлежащие сбросу в канализацию, указать меры по выделению из них горючих газов и их остаточное содержание, контроль содержания горючих газов и его периодичность. 3.4.5. Для аппаратов разделения аэрозолей указать меры по предотвращению образования отложений твердой фазы на внутренних поверхностях этих аппаратов или безопасные способы и периодичность проведения операций по удалению таких отложений. 3.4.6. Если в процессах сушки имеется непосредственный контакт высушиваемого продукта с сушильным агентом, указать способы очистки отработанного сушильного агента от пыли высушиваемого продукта и средства контроля очистки, а также периодичность контроля. 3.4.7. В описании реакционных процессов, протекающих с возможным образованием промежуточных перекисных соединений, побочных взрывоопасных продуктов осмоления и уплотнения (полимеризации, поликонденсации) и других нестабильных веществ с вероятным их отложением в аппаратуре и трубопроводах, указать: • способы и периодичность контроля за содержанием в исходном сырье примесей, способствующих образованию взрывоопасных веществ, а также за наличием в промежуточных продуктах нестабильных соединений; • способы и периодичность ввода ингибиторов, исключающих образование в аппаратуре опасных концентраций нестабильных веществ; • необходимость непрерывной циркуляции продуктов, сырья в емкостной аппаратуре для предотвращения или снижения возможности отложения твердых взрывоопасных нестабильных продуктов; • способы и периодичность вывода обогащенной опасными компонентами реакционной массы из аппаратуры; • режим и время хранения продуктов, способных полимеризоваться или осмоляться, включая сроки их транспортирования. 3.4.8. При применении катализаторов, в том числе металлоорганических, которые при взаимодействии с кислородом воздуха и (или) водой могут самовозгораться и (или) взрываться, указать меры, исключающие возможность подачи в систему сырья, материалов и инертного газа, содержащих кислород и (или) влагу в количествах, превышающих предельно допустимые значения. Указать допустимые концентрации кислорода и влаги, способы и периодичность контроля за их содержанием в исходных продуктах с учетом физико-химических свойств применяемых катализаторов. 3.4.9. При описании процессов хранения и слива-налива сжиженных газов, легковоспламеняющихся и горючих жидкостей указать порядок выполнения технологических операций по хранению и перемещению горючих жидких веществ, заполнению и опорожнению передвижных и стационарных резервуаров-хранилищ, принципы выбора параметров процесса, значения которых определяют взрывобезопасность выполнения этих операций (давление, скорости перемещения, предельно допустимые максимальные и минимальные уровни, способы снятия вакуума и т.п.). Указать меры, исключающие возможность случайного смешивания продуктов на всех стадиях выполнения операций слива-налива. Описать порядок подготовки емкостей к заполнению (освобождение от остатков ранее находившихся в них продуктов, промывка, очистка, обезвреживание емкостей и т.п.) и проведения работ по переключению (подсоединению) трубопроводов, арматуры. Указать меры, исключающие возможность взрыва в этом оборудовании. При подготовке к заполнению резервуаров-хранилищ после монтажа, ремонта, очистки и выполнения аналогичных работ указать меры, исключающие возможность взрыва в этом оборудовании, а также порядок подготовки к наливу, контроль за концентрацией кислорода в оборудовании, а также другие параметры, определяющие взрывоопасность. 3.4.10. Дать описание средств противоаварийных устройств и систем подачи инертных и ингибирующих веществ, а также периодичность их контроля. 3.4.11. В описании технологического процесса дается характеристика основного природоохранного оборудования по очистке выбросов, сбросу вредных веществ, сбору и утилизации отходов. 3.4.12. При наличии нескольких технологических ниток описание схемы процесса можно делать по одной технологической нитке, указав на это в начале раздела. 3.5. Материальный баланс 3.5.1. Материальный баланс составляется на единицу времени (час), на единицу выпускаемой продукции, на один производственный поток или на мощность производства в целом. 3.5.1. Баланс должен представлять собой схему с указанием всех входящих и выходящих потоков, с нанесением на нее всех стадий и переделов, меняющих качественные и количественные показатели технологических потоков. На схему наносится таблица с характеристикой качественных и количественных показателей всех потоков. Для малостадийных производств допускается составление баланса только в виде таблицы. Пример составления материального баланса приведен в справочном приложении № 2. 3.5.3. Материальный баланс для новых производств составляется по данным проекта. Для действующих - по достигнутым показателям работы производств в последний год перед составлением регламента. Пересматривается материальный баланс только в случае включения в технологический процесс или исключения из него дополнительных операций или стадий. 3.6. Нормы расхода основных видов сырья, материалов и энергоресурсов. 3.6.1. Нормы расхода основных видов сырья, материалов и энергоресурсов следует приводить в виде таблицы (таблица 2). Таблица 2 Нормы расхода основных видов сырья, материалов и энергоресурсов.
Перед таблицей указывается учетная единица выпускаемой продукции. При выпуске по одному технологическому регламенту нескольких видов продукции в таблице делаются разделительные подзаголовки: наименование продукта и учетная единица. 3.6.2. В регламенте допускается приводить нормы расхода на взаимозаменяемое сырье. 3.6.3. Нормы расхода сырья и материалов приводятся для всех резервных рецептур, предусмотренных регламентом. 3.7. Нормы образования отходов производства 3.7.1. Нормы образования твердых, жидких и газообразных отходов производства следует приводить в виде таблицы (табл. 3). Таблица 3 Нормы образования отходов производства
Перед таблицей указывается учетная единица выпускаемой продукции, на которую приводятся нормы образования всех отходов производства. Допускается составление таблиц только на одну из операций, если это обусловлено условиями работы производства. В таблицу с подразделительными заголовками - твердые, жидкие, газообразные - вносятся данные обо всех используемых и неиспользуемых отходах производства. Для используемых отходов указывается, где они используются и в каких количествах, для неиспользуемых - метод обезвреживания или очистки и место складирования или сброса. При отсутствии отходов в регламент вносится соответствующая запись (например, газообразные отходы отсутствуют). Если отходы производства выбрасываются в окружающую среду (водоемы, атмосферу), сведения о них заносятся и в раздел "Охрана окружающей среды". Допускается объединение раздела 3.7 с разделом 3.10 под общим названием "Охрана окружающей среды". 3.8. Контроль производства и управление технологическим процессом 3.8.1. Системы контроля, автоматического и дистанционного управления (системы управления), системы противоаварийной автоматической защиты (системы ПАЗ), а также системы связи и оповещения об аварийных ситуациях (системы СиО) должны обеспечивать точность поддержания технологических параметров, надежность и безопасность проведения технологических процессов. 3.8.2. Приводятся значения у ставок систем защиты. Наряду с уставками систем по опасным параметрам указываются границы критических значений параметров. 3.8.3. Данные контроля производства и управления по всем стадиям технологического процесса, обеспечивающего соблюдение нормативных показателей, показателей готовой продукции, а также выбросов в окружающую среду, следует приводить в виде таблицы (табл. 4). Таблица 4 Контроль производства и управление технологическим процессом
Продолжение таблицы 4
В таблице приводится перечень систем сигнализации, блокировок, автоматического контроля и регулирования, дистанционного управления технологическим процессом или отдельными агрегатами с указанием назначения контролируемых параметров, их величин с допустимыми отклонениями, технических и метрологических характеристик приборов, точек расположения и видов контроля. Наименование приборов (манометров, термометров и др.) устанавливаемых "по месту", включают в таблицу только при технологической необходимости. Уставка сигнализации и блокировки указывается в графе 4 "Норма и технический показатель". Кроме того, в графе 4 указываются границы критических значений параметров для объектов с технологическими блоками всех категорий взрывоопасности. Для сложных схем вместо перечня систем блокировок к таблице может прилагаться блочная структурная схемы автоматической системы защиты производства. Наименование приборов с указанием пределов измерений или шкал приводится в графе 5 "Метод испытания и средство контроля". 3.8.4. Указать способы и средства, исключающие выход параметров за установленные пределы. 3.8.5. Составить перечень параметров стадий процесса, управление которыми в ручном режиме запрещается. 3.8.6. Для взрывоопасных технологических процессов указать системы противоаварийной автоматической защиты, предупреждающие возникновение аварийной ситуации при отклонении от предусмотренных регламентом предельно допустимых значений параметров процесса во всех режимах работы и обеспечивающие безопасную остановку или перевод процесса в безопасное состояние по заданной программе. 3.8.7. Средства автоматики, используемые по плану ликвидации аварийных ситуаций, должны быть определены особо (выделены). 3.8.8. Указать периодичность испытаний запорной регулирующей арматуры, исполнительных механизмов, участвующих в схемах контроля, управления и ПАЗ технологических процессов. 3.8.9. Допускается выделять в отдельные таблицы перечень систем сигнализации и блокировок, а также сведения об аналитическом контроле. 3.9. Возможные неполадки в работе и способы их ликвидации 3.9.1. Сведения о возможных неполадках, причинах и способах их устранения следует указать в виде таблицы (табл. 5). Таблица 5 Неполадки в работе и способы их ликвидации
В разделе перечисляются основные возможные неполадки в технологическом процессе производства, такие как: отклонения от норм технологического режима по давлению, температуре, скорости подачи реагентов и выходу продукции, ее качеству, а также местные перегревы, отключение приборов контроля и т.п. Указываются возможные причины неполадок и действия персонала по их устранению. 3.9.2. Неполадки, грозящие авариями, называются также в разделе "Безопасная эксплуатация производства". 3.10.1. В разделе содержится перечень всех выбросов и сбросов в окружающую среду: пылегазообразных, жидких, твердых. Дается их наименование, источники сброса (аппарат, стадия), характеристика, включающая количество выбросов с допустимыми отклонениями, периодичность, продолжительность, химический состав и физические показатели. Данные по выбросам в атмосферу, сбросам сточных вод, сбору и утилизации твердых отходов систематизируются и приводятся в виде таблиц (обязательное приложение № 3 (табл.9-11). В таблицу 9 включаются данные обо всех постоянных и периодических технологических, вентиляционных и неорганизованных выбросах в атмосферу через трубы, аэроционные фонари и вентиляционные шахты. В таблицу 10 включаются данные обо всех технологических стоках, стоках от промывки оборудования и смывки полов. В таблицу 11 включаются данные о твердых и жидких отходах. 3.10.2. В разделе приводится принципиальная схема формирования стоков. При бессточной схеме производства указывается наличие или отсутствие канализационных сетей и колодцев. 3.10.3. Необходимо перечислить меры, обеспечивающие надежность охраны водных ресурсов и воздушного бассейна в случае аварийных ситуаций и остановок производства на ремонт. Указывается наличие аварийных и дренажных емкостей, поддонов, факелов, свечей, абсорберов и т.п., предусмотренных для предотвращения залповых выбросов в окружающую среду. В случае отсутствия возможности переработки аварийных и дренажных стоков указывается, куда они направляются (очистка, утилизация, складирование). 3.10.4. Нормой сброса для вновь пускаемых производств является проектное количество выбросов при их проектном составе. Для действующих производств норма устанавливается на основании достигнутых показателей работы производства в последний год перед составлением регламента с учетом требований ГОСТа 17.2.3.02-78 «Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями». 3.10.5. Контроль состава и количества промышленных стоков, пылегазоотбросных выбросов и отходов производства следует предусматривать для всех процессов. 3.11. Безопасная эксплуатация производств 3.11.1. Общие положения 3.11.1.1. Раздел «Безопасная эксплуатация производств» (далее именуется раздел) технологического регламента производства продукции разрабатывается для проектируемых, действующих, расширяемых и реконструируемых производств химического комплекса. Раздел подготавливается на основании РД 09-251-98 «Положение о порядке разработки и содержании раздела «Безопасная эксплуатация производств» технологического регламента», утвержденного постановлением Госгортехнадзора России от 18 декабря 1998 г. № 77. 3.11.1.2. Предприятия при разработке технологических регламентов могут при необходимости с учетом особенностей и специфики производств при соблюдении требований, изложенных в п. 3.11.3., уточнять требования безопасности или включать дополнительные. Требования безопасности, изложенные в технологических регламентах, не должны быть ниже требований действующих нормативных документов по промышленной безопасности. 3.11.1.3. В разделе должны быть указаны технологические данные, необходимые для разработки и осуществления мер по обеспечению безопасности и оптимальных санитарно-гигиенических условий труда работающих, в том числе: • характеристика опасностей производства; • возможные неполадки и аварийные ситуации, способы их предупреждения и локализации; • защита технологических процессов и оборудования от аварий и работающих от травмирования; • меры безопасности, которые следует соблюдать при эксплуатации производства. 3.11.1.4. Ответственность за полноту и качество разработки раздела и контроль за обеспечением его исполнения возлагается на технологическую службу предприятия, производства, отделения, установки. 3.11.1.5. Раздел подлежит согласованию со службами охраны труда и техники безопасности предприятия. Для вновь создаваемые и реконструируемые производства раздел должен быть согласован с предприятием-разработчиком проекта согласно требованиям «Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств» (ПБ 09-170-97), утвержденных постановлением Госгортехнадзора России 22 декабря 1997г. №52. 3.11.2. Характеристика опасностей производства. Указанный раздел должен быть составлен с учетом требований, приведенных в следующих приложениях: 3.11.2.1. Данные по характеристике пожароопасных и токсичных свойств сырья, полупродуктов, готовой продукции и отходов производства, (приложение № 4, табл. 12). 3.11.2.2. Взрывопожарная и пожарная опасность, санитарная характеристика производственных зданий, помещений, зон и наружных установок (приложение № 4, табл. 13). 3.11.2.3. Основные опасности производства, обусловленные: особенностями технологического процесса или выполнения отдельных производственных операций, особенностями используемого оборудования и условиями его эксплуатации; вызванные нарушениями правил безопасности работающими. 3.11.3. Возможные неполадки и аварийные ситуации, способы их предупреждения и локализации. В таблицу (приложение № 4, табл. 14) включаются сведения о возможных неполадках и аварийных ситуациях, возникающих при несоблюдении требований ведения технологического процесса, выполнении производственных операций, в процессе эксплуатации оборудования и коммуникаций, которые могут стать причиной пожара, взрыва, травмирования или отравления работающих, загрязнения окружающей среды. Кроме того, в таблице должны быть указаны приборы контроля, регулирования, защиты, при отказе работы которых необходима аварийная остановка или перевод на другой режим (циркуляцию, ручное управление и др.). Безопасный режим технологического процесса должен быть изложен в технологической части регламента. 3.11.4. Защита технологических процессов и оборудования от аварий и травмирования работающих. В таблице (приложение № 4, таблица 15) перечисляются блокировки, средства регулирования, сигнализации, устройства для экстренной (аварийной) остановки оборудования, предохранительные, сбросные, отсекающие клапаны, с обязательным указанием их функционального назначения и производимых действий. В этом подразделе также указываются меры, применяемые для исключения образования в технологических системах взрывоопасных смесей, самопроизвольного термического распада или полимеризации реакционных масс и технологических сред, что может стать причиной аварии, а также меры по подавлению взрывов и неуправляемых химических реакций в технологическом оборудовании, тушению пожаров и ограничению зон развития аварийных ситуаций. 3.11.5. Меры безопасности при эксплуатации производства. Указанный Раздел должен содержать следующие требования. 3.11.5.1. Требования безопасности при пуске и остановке технологических систем и отдельных видов оборудования, выводе их в резерв, нахождении в резерве и при вводе из резерва в работу. 3.11.5.2. Требования к обеспечению взрывобезопасности технологических процессов: принятые границы технологических блоков, значения энергетических показателей и категории взрывоопасности блоков, границы возможных разрушений при взрывах, предусмотренные меры безопасности и противоаварийной защиты. Оценку взрывоопасности технологических блоков производить в соответствии с требованиями Общих правил взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств (ПБ-170-97), утвержденных постановлением Госгортехнадзора России от 22 декабря 1997 г. №52. 3.11.5.3. Меры безопасности при ведении технологического процесса, выполнении регламентных производственных операций. 3.11.5.4. Безопасные методы обращения с термополимерами, пирофорными отложениями и продуктами, металлоорганическими и другими твердыми и жидкими химически нестабильными соединениями (перекисные соединения, ацетилениды, нитросоединения различных классов, продукты осмоления, треххлористый азот и др.), способными к разложению со взрывом. 3.11.5.5. Способы обезвреживания и нейтрализации продуктов производства при розливах и авариях. 3.11.5.6. Возможность накапливания зарядов статического электричества, его опасность и способы нейтрализации (приложение № 4, табл. 16). 3.11.5.7. Безопасный метод удаления продуктов производства из технологических систем и отдельных видов оборудования. 3.11.5.8. Сведения об основных потенциальных опасностях применяемого оборудования и трубопроводов, их ответственных узлов и меры по предупреждению аварийной разгерметизации технологических систем. 3.11.5.9. Требования безопасности при складировании и хранении сырья, полуфабрикатов и готовой продукции, обращения с ними, а также при перевозке готовой продукции. 3.11.5.10. В таблице 17 приложения № 4 указываются средства индивидуальной защиты работающих. 3.11.5.11. Доля всех газо-, взрыво-, пожароопасных и других химических производств, на которых возможны аварийные ситуации, способные привести к разрушению зданий и сооружений, технологического оборудования, групповому поражению людей, отрицательному воздействию на окружающую среду, должны разрабатываться планы локализации аварийных ситуаций в соответствии с Временными рекомендациями по разработке планов локализации аварийных ситуаций на химико-технологических объектах, утвержденных Госпроматомнадзором СССР 5 июля 1990 г. 3.12. Перечень обязательных инструкций. 3.12.1. В разделе приводится перечень инструкций, наличие которых и руководствоваться которыми обязательно при ведении технологического процесса, в том числе необходимых для обеспечения безопасности процесса, а именно: • пусковые инструкции (при пуске новых производств); • общепроизводственные (общецеховые) инструкции; • инструкции по технике безопасности, по охране труда и пожарной безопасности производства (цеха) или других производственных подразделений, если они имеют существенные отличия от общей характеристики производства (цеха); • план ликвидации аварийных ситуаций и аварий (если производство включено в перечень производств, для которых обязательна разработка таких планов); • инструкция по подготовке оборудования к ремонту и приему оборудования из ремонта; • инструкция по остановке на капитальный ремонт и пуску производства после капитального ремонта; • инструкция по проведению ремонта оборудования; • инструкция по всем рабочим местам в соответствии со штатным расписанием, включая рабочие места сквозных профессий. 3.12.2. Перечень инструкций в регламенте приводится на момент составления регламента. 3.12.3. Все обязательные инструкции разрабатываются предприятием на основании утвержденного технологического регламента. 3.13. Чертеж технологической схемы производства 3.13.1. Технологическая схема производства составляется по одной технологической линии к общему для отделения (цеха, производства) оборудованию. На схему наносятся аппараты, материальные коммуникации, система управления и регулирования, точки контроля и регулирования технологических параметров производства, а также сигнализации и блокировок. Условные обозначения приборов и средств автоматизации даются по ГОСТу 21.404-85. 3.13.2. На схеме должны быть условные обозначения и экспликация с указанием номеров позиций и наименований аппаратов. 3.13.3. Допускается составление отдельных схем по стадиям (переделам). 3.14. Спецификация на основное технологическое оборудование и технические устройства Спецификацию на оборудование следует составлять по форме, приведенной в рекомендуемом приложении № 5. 4. Порядок разработки, согласования, утверждения и оформления технологических регламентовФормы титульных листов технологических регламентов приводятся в обязательном приложении № 6. 4.1. Порядок разработки и согласования 4.1.1. Постоянные технологические регламенты разрабатываются предприятием. С предприятием-разработчиком процесса согласовываются следующие постоянные регламенты: • первый постоянный регламент, разрабатываемый взамен временного; • регламенты производства катализаторов и носителей для них. 4.1.2. Временные технологические регламенты новых на данном предприятии производств и действующих производств, в технологию которых внесены принципиальные изменения, разрабатываются предприятием и согласовываются с предприятием-разработчиком процесса. 4.1.3. Разовые технологические регламенты для опытных установок, а также опытных работ, проводимых на действующих производствах, составляются предприятием-разработчиком процесса и согласовываются с предприятием. 4.1.4. Разовые технологические регламенты по разработкам, выполненным центральной лабораторией или проектно-конструкторским бюро предприятия, составляются предприятием и согласовываются с разработчиком процесса. 4.1.5. Лабораторные регламенты (пусковые записки, производственные методики) по своим разработкам составляются предприятием. 4.1.6. Согласовываются с разработчиком процесса и (или) разработчиком проекта: • временные технологические регламенты нового на данном предприятии производства и действующих производств, в технологию которых внесены принципиальные изменения; • первый постоянный технологический регламент, разработанный после временного. Примечание к разделу 4.1: Если предприятие является разработчиком процесса, то согласования не требуется. Все предприятия, с которыми производится согласование регламентов, должны иметь лицензии Госгортехнадзора России на соответствующие виды деятельности. В случаях, возникающих в связи с принятием постановлений Правительства Российской Федерации и других директивных документов, регламенты согласовываются с представительствами заказчика. 4.2.1. Руководитель предприятия (или его заместитель) утверждает: • постоянные технологические регламенты освоенных производств, обеспечивающих требуемое качество выпускаемой продукции по форме 1 (приложение № 6); • первый постоянный технологический регламент, разработанный после временного по форме 2 (приложение № 6); • временные технологические регламенты нового на данном предприятии производства и действующих производств, в технологию которых внесены принципиальные изменения; • разовые и лабораторные технологические регламенты (пусковые записки, производственные методики) по разработкам центрально-заводских лабораторий и проектно-конструкторских бюро предприятий. 4.2.2. Руководитель предприятия (или его заместитель) утверждает: • технологические регламенты по разработкам своей организации (форма 3 приложения № 6); • разовые регламенты опытных установок, а также опытных работ, проводимых на действующих производствах; • лабораторные регламенты (пусковые записки, производственные методики) лабораторных, стендовых и модельных установок, создаваемых на предприятии. 4.3. Порядок оформления 4.3.1. Титульный лист всех технологических регламентов оформляется подписями в соответствии с порядком, установленным настоящим разделом, разделом 4.2 и приложением № 6. 4.3.2. Содержания регламента составляется по следующей форме:
4.3.3. Последний лист всех технологических регламентов подписывается разработчиками регламентов. 4.3.4. Последний лист технологических регламентов, утверждаемых директором предприятия, подписывают: • главный инженер предприятия; • начальник производственно-технического (технического) отдела предприятия; • начальник производства; • начальник цеха; • начальник отдела технического контроля; Под грифом «согласовано»: • заместитель главного инженера предприятия по технике безопасности или начальник отдела техники безопасности; • заместитель главного инженера по охране окружающей среды; • главный метролог предприятия; • начальник центральной лаборатории предприятия. 4.3.4. Количество экземпляров технологических регламентов определяется предприятием. 4.3.5. При комплектовании материалов регламента следует соблюдать последовательность, изложенную в разделе 2 настоящего Положения "Состав технологических регламентов". 4.3.6. Все технологические регламенты и документы о внесении изменений в них представляются на согласование и утверждение в сброшюрованном виде, прошитыми и заверенными печатью. 4.3.7. Утвержденные технологические регламенты должны быть зарегистрированы. Регистрация регламентов и присвоение им номера производится на предприятиях, для которых они разработаны. Первые два экземпляра утвержденных технологических регламентов хранятся в производственно-техническом (техническом, научно-техническом) отделе предприятия. Остальные экземпляры регламента передаются начальникам производств, цехов, отделов и других производственных подразделений. 4.3.8. Не допускаются подчистки и поправки от руки в тексте регламента. Исправление ошибок или опечаток производится машинописным способом. Исправления, выполненные тушью, вносятся в лист регистрации изменений и дополнений (приложение № 8). 4.3.9. Текстовой и графический материалы технологических регламентов оформляются в соответствии с требованиями, предусмотренными государственными стандартами Единой системы конструкторской документации (ЕСКД). 5. Сроки действия технологических регламентов5.1. Срок действия постоянного технологического регламента устанавливается не более 10 лет с обязательным подтверждением его действия через 5 лет. Подтверждение действия регламента оформляется приказом по предприятию. Допускается подтверждение действия регламента утвержденным документом о внесении изменений в него. 5.2. Для всех временных регламентов сроки устанавливаются в соответствии с действующими нормами освоения производств и с учетом времени, необходимого для составления постоянного регламента. При сроке освоения менее года допускается устанавливать срок действия временного регламента до одного года. При отсутствии норм освоения срок действия регламента определяется лицом, его утверждающим. По окончании срока действия временного регламента должен быть утвержден постоянный регламент. 5.3. Если к концу срока действия временного технологического регламента производство не достигло проектных технико-экономических показателей или в технологию производства предприятием-разработчиком были внесены уточнения, связанные с изменением мощности, объемов расхода сырья, улучшением качества продукции, безопасностью процесса и т.д. - должен быть продлен срок действия временного регламента или составлен временный регламент на новый срок. Процедура продления срока действия временного регламента аналогична процедуре продления срока действия постоянного регламента. 5.4. Для разовых технологических регламентов сроки их действия устанавливаются в соответствии со сроками проведения опытных работ или сроками выпуска определенного объема продукции. 5.5. Для разовых технологических регламентов, в соответствии с которыми проводится наработка опытной продукции в течение нескольких лет, срок действия регламента устанавливается не более пяти лет. 5.6. Срок действия лабораторного технологического регламента (пусковой записки, производственной методики) устанавливается лицом, утверждающим регламент. 5.7. Срок действия технологического регламента исчисляется со дня его утверждения. 5.8. Запрещается выпуск продукции и проведение опытных работ по неутвержденным технологическим регламентам или регламентам, срок действия которых истек. 6. Порядок отмены технологических регламентовРуководитель предприятия имеет право отменить технологические регламенты, утвержденные им, если эти регламенты не обеспечивают надлежащего качества продукции, безусловной безопасности работы, требований охраны окружающей среды и других требований. 7. Порядок разработки, согласования, утверждения и оформления изменений и дополнений, вносимых в действующие технологические регламенты7.1. При необходимости (изменение нагрузок, режимов, замена оборудования и т.п.) в действующие технологические регламенты допускается вносить изменения и дополнения. Внесение изменений в технологическую схему, аппаратурное оформление, системы управления, контроля, связи и оповещения и ПАЗ может производиться только при наличии нормативно-технической и проектной документации, согласованной с предприятием, разработчиком проекта или предприятием, имеющим лицензию Госгортехнадзора России на проектирование аналогичных объектов. Внесенные изменения не должны отрицательно влиять на работоспособность и безопасность всей технологической системы в целом. Согласования не требуется, если изменения внесены предприятием, имеющим лицензию Госгортехнадзора России на проектирование данного объекта. 7.2. Разработка, согласование и утверждение изменений и дополнений в действующие регламенты выполняются в порядке, установленном для основных регламентов. 7.3. Порядок оформления изменений и дополнений приведен в приложении № 7. 7.4. Все утвержденные изменения следует регистрировать в "Листе регистрации изменений и дополнений", форма которого приведена в приложении № 8. 7.5. Допускается вести "Накопительные ведомости" непринципиальных изменений с целью оперативного внедрения технологических мероприятий, если эти изменения не связаны с вопросами техники безопасности, охраны труда и охраны окружающей среды. Форма "Накопительной ведомости" приведена в приложении № 9. 7.6. На листах основного регламента, в содержание которых внесены изменения, делается отметка о внесении в них изменений. Приложение № 1 (справочное)Систематизация установок по видам и типам1. Лабораторные установки 1.1. Установки, собранные из стекла: • вакуумные; • работающие при атмосферном давлении инертных газов с общим объемом всех сосудов не более 0,1 м3; • работающие при атмосферном давлении ядовитых или взрывоопасных газов с суммарным объемом всех сосудов не более 0,025 м3 1.2. Установки, собранные из металлических аппаратов: • работающие при давлении до 100 МПа на невзрывоопасных, неядовитых или некоррозионноопасных газах, если свободный объем каждого аппарата не превышает 0.003 м3, а суммарный объем всех аппаратов не превышает 0,009 м3; • работающие при давлении до 100 МПа на взрывоопасных, ядовитых или коррозионноопасных газах, если свободный объем каждого аппарата не превышает 0,0003 м3, а суммарные объем всех аппаратов не превышает 0,002 м3; • работающие при давлении до 100 МПа на взрывоопасных, ядовитых или коррозионноопасных газах, при суммарном объеме всех аппаратов не более 0,005 м3; • работающие на разных газах при давлении от 100 до 1000 МПа, если произведение давления (в МПа) на емкость (в м3) одного аппарата (Р*V) не превышает 0,05 МПа м3, при общем количестве таких аппаратов не более двух и работающих под любым давлением жидкости, если (Р*V) аппарата не превышает 0,2 МПа м3. 2. Стендовые и модельные установки 2.1. Стендовыми и модельными установками следует считать: • установки, работающие НА неядовитых или невзрывоопасных газах и жидкостях под давлением до 60 МПа, у которых (Р*V)для каждого аппарата не превышает 0,5 МПа×м3; • установки, работающие на ядовитых или взрывоопасных газах под давлением до 60 МПа, у которых (Р*V) каждого аппарата не превышает 0,1МПа м3. Примечание. Суммарный объем всех аппаратов, входящих в модельную или стендовую установку, в зависимости от давления в ней и свойств перерабатываемых продуктов, не должен превышать показателей, указанных в табл. 6. Таблица 6
2.2. К модельным установкам высокого давления относятся установки, работающие на газах и жидкостях под давлением свыше 1000 МПа, у которых (Р*V) для каждого аппарата не превышает 0,1 МПа м3. 2.3. Модельные установки, работающие под избыточным давлением до 0,07 МПа, независимо от агрессивности среды, могут создаваться объемом до 1/50 установки промышленного масштаба (как для каждого аппарата, так и для установки в целом). 3. Опытно-промышленные установки - это установки, создаваемые на промышленных предприятиях как самостоятельные, предназначенные для освоения нового технологического процесса, аппаратуры, систем автоматического контроля, регулирования и безопасности проведения технологического процесса, а также для наработки опытной партии продукта. Примечание. На основании настоящего Положения предприятия могут систематизировать установки по видам и типам применительно к своей специфике. Приложение № 2 (справочное)Пример составления схем материального балансаМатериальный баланс цеха получения циклогексана Таблица 7 Материальный баланс

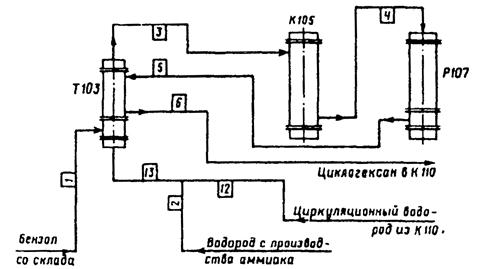

Таблица 8 Материальный баланс
Приложение № 3 (обязательное)Оформление таблиц к разделу «Охрана окружающей среды»Таблица 9 Выбросы в атмосферу
Продолжение таблицы 9
Таблица 10 Сточные воды
Продолжение таблицы 10
Таблица 11 Твердые и жидкие отходы
Продолжение таблицы 11
Примечание: 1. В графе «Физические свойства» следует приводить и другие дополнительные данные по характеристике отходов. 2. В графе «Примечание» следует указывать условия захоронения отходов. Приложение № 4Оформление таблиц по разделу «Безопасная эксплуатация производств»Таблица 12
Продолжение таблицы 12
Продолжение таблицы 12
Продолжение таблицы 12
Таблица 13
Продолжение таблицы 13
Таблица 14
Таблица 15
Таблица 16
Таблица 17
Продолжение таблицы 17
Приложение № 5 (рекомендуемое)Форма спецификации на основное технологическое оборудование и технические средстваТаблица 18 Спецификация спецификации на основное технологическое оборудование и технические средства
В графе «Техническая характеристика» кратко указываются основные данные: тип, марка, габариты, поверхность теплообмена, емкость и прочие характеристики. Для оборудования, имеющего электродвигатели, указывается особенность их исполнения в зависимости от класса помещения, категории и группы взрываемости по правилам устройства электроустановок (ПУЭ-98) Приложение № 6 (обязательное)Оформление титульных листов технологических регламентов т г.Форма 1
Форма 2
Форма 3
Приложение № 7 (обязательное)Порядок оформления изменений и дополнений, вносимых в технологические регламенты1. Титульный лист заполняется по форме, аналогичной принятой в основном регламенте, с наименованием: Изменения № ______к технологическому регламенту №____ производства ______________________________ (наименование) 2. Текст вносимых изменений (дополнений) оформляется по следующей форме:
3. Последний лист с подписями должностных лиц заполняется по форме, установленной настоящим Положением для основных технологических регламентов. 4. При внесении изменений обвязку аппаратов к тексту об изменениях прикладываются схемы новой и старой обвязки. Приложение № 8 (рекомендуемое)Форма листа регистрации изменений и дополненийЛист регистрации изменений и дополнений
Примечание: 1. Лист регистрации изменений и дополнений размещается в конце регламента. 2. Запись в регистрационном листе выполняется тушью или черными чернилами. 3. Регистрация изменений и дополнений выполняется работниками производственно-технического (технического) отдела предприятия или организации. Зарегистрированные изменения и дополнения, заверенные печатью, хранятся с первым (контрольным) экземпляром основного регламента. Приложение № 9 (рекомендуемое)Оформление «Накопительной ведомости» непринципиальных изменений«Накопительная ведомость» к технологическому регламенту №____ производства _____________________________ (наименование)
1. При внесении изменений в обвязку аппаратов к тексту прикладывается схема новой обвязки. 2. Документ о внесении изменений утверждается главным инженером предприятия. 3. Круг лиц, подписывающих ведомость о внесении изменений, определяется приказом по предприятию. 4. Срок действия «Накопительной ведомости» - шесть месяцев, после чего в установленном порядке оформляются изменения к регламенту или приказом по предприятию изменения упраздняются. Приказ об отмене изменений также подшивается в журнал и заверяется печатью. 5. «Накопительные ведомости» непринципиальных изменений подшиваются в специальный журнал и заверяются печатью. Журнал хранится в производственно-техническом (техническом) отделе предприятия с контрольным экземпляром регламента. Разработчик Положения - ГУП «НИИ «Синтез» с КБ» 109088, г. Москва, ул. Угрешская, дом 2 Телефон/факс (095) 279-34-05 Телефон (095) 279-83-29 СОДЕРЖАНИЕ
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
