ДНИЩА ЭЛЛИПТИЧЕСКИЕ ОТБОРТОВАННЫЕ
СТАЛЬНЫЕ ДЛЯ СОСУДОВ, АППАРАТОВ
И КОТЛОВ

Основные размеры

Ellipsoidaldished hedes, flanged made of steel
for vessels apparatus and boilers. Basic dimensions

ГОСТ
6533-78*

Взамен
ГОСТ 6533-68

Постановлением Государственного комитета СССР по стандартам от 26 октября 1978 г. № 2771 срок введения установлен

с 01.01.80

Проверен в 1984 г. Постановлением Госстандарта от 28.06.84 № 2166 срок действия продлен

до 01.01.90

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на эллиптические отбортованные днища из углеродистых, легированных и двухслойных сталей с толщиной стенки от 4 до 120 мм для сосудов, аппаратов и котлов диаметром от 133 до 4500 мм.

2. Основные размеры днищ с наружными базовыми размерами и высотой эллиптической части h_н = 0,25 D_н должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размеры в мм

D_н	h₁	h_н	s	F, м²	V, дм³	Масса, кг	Применяемость
133	25	33	4	0,03	0,54	0,9
			5	0,03	0,52	1,1
			6	0,02	0,50	1,3
			8		0,45	1,7
			10		0,41	2,0
			12		0,36	2,3
159		40	4	0,04	0,87	1,2
			5	0,04	0,84	1,5
			6	0,03	0,80	1,7
			8		0,74	2,3
			10		0,68	2,8
			12		0,62	3,2
			14		0,57	3,7
			16		0,52	4,1
168		42	4	0,04	1,01	1,3
			5		0,97	1,6
			6		0,93	1,9
			8		0,86	2,5
			10	0,03	0,80	3,0
			12		0,73	3,6
			14		0,67	4,1
			16		0,61	4,5
219		55	4	0,06	2,05	2,1
			5		1,99	2,6
			6		1,93	3,1
			8		1,81	4,0
			10		1,70	4,9
			12	0,05	1,59	5,8
			14		1,49	6,6
			16		1,39	7,4
			18		1,30	8,2
			20		1,21	8,9
273		68	4	0,10	3,73	3,1
			5	0,09	3,64	3,9
			6		3,54	4,6
			8		3,37	6,0
			10		3,20	7,4
			12	0,08	3,03	8,8
			14		2,88	10,1
			16		2,72	11,3
			18		2,57	12,5
			20	0,07	2,43	13,7
325		81	4	0,13	6,02	4,3
			5		5,89	5,3
			6		5,77	6,3
			8		5,52	8,3
			10	0,12	5,28	10,3
			12		5,05	12,2
			14		4,82	14,0
			16	0,11	4,60	15,8
			18		4,39	17,5
			20		4,19	19,2
			22	0,10	3,99	20,7
			25	0,10	3,70	23,1
377		94	4	0,18	9,08	5,6
			5	0,17	8,91	7,0
			6		8,74	8,4
			8		8,42	11,0
			10	0,16	8,10	13,6
			12		7,79	16,1
			14		7,50	18,6
			16	0,15	7,19	20,9
			18	0,15	6,90	23,3
			20	0,14	6,62	25,6
	22		6,35	0,14	27,8
	25		0,13	5,96	31,1
426	106	5	0,22	12,55	8,8
		6	0,22	12,34	10,5
		8	0,21	11,93	13,9
		10	0,21	11,53	17,1
		12	0,20	11,13	20,3
		14	0,20	10,73	23,5
		16	0,19	10,37	26,6
		18		10,00	29,5
		20		9,64	32,5
		22	0,18	9,29	35,4
		40	25	0,19	10,44	43,3
			28		9,90	48,7
			30		9,55	51,7
480	25	120	5	0,27	17,58	11,1
			6		17,31	13,2
			8		16,79	17,4
			10	0,26	16,30	21,9
			12	0,26	15,80	25,5
			14	0,25	15,30	29,6
			16	0,25	14,82	33,5
530		132	6	0,33	22,96	15,9
			8	0,32	22,33	21,0
			10	0,32	21,71	25,9
			12	0,31	21,11	30,9
			14	0,31	20,51	35,8
	40		16	0,30	20,00	40,6
			20	0,31	21,62	53,8
			25	0,30	20,41	65,7
630	25	157	6	0,46	37,65	22,1
			8	0,45	36,78	29,3
			10	0,45	36,00	36,4
			12	0,44	35,06	43,3
			14	0,43	34,22	50,1
			16	0,43	33,39	56,9
	40		18	0,45	36,73	67,6
			20	0,44	35,88	74,6
			22	0,43	35,04	81,4
			25	0,43	33,80	91,5
720	25	180	6	0,59	55,30	28,6
			8	0,59	54,16	37,9
			10	0,58	53,04	47,1
			12	0,57	51,93	56,1
	40		14	0,60	56,47	68,7
			16	0,59	55,33	78,0
			18	0,58	54,20	87,2
			20	0,58	53,08	96,3
			22	0,57	51,98	105,3
			25	0,56	50,36	118,5
(820)	25	205	6	0,77	80,53	36,8
			8	0,76	79,06	48,7
			10	0,75	77,61	60,6
			12	0,74	76,18	72,3
	40		14	0,77	82,14	88,0
	40		16	0,76	80,67	100,0
(920)	25	230	6	0,96	112,44	45,9
			8	0,95	110,60	60,9
			10	0,94	108,78	75,8
	40		12	0,97	116,43	94,5
			14	0,96	114,57	109,7
			16	0,95	112,72	124,8
(1020)	25	255	6	1,18	151,81	56,1
	25		8	1,17	149,56	74,5
	40		10	1,20	159,10	96,5
			12	1,19	156,80	115,2
			14	1,18	154,52	133,8
			16	1,17	152,26	152,3
(1120)	25	280	6	1,41	199,43	67,4
	25		8	1,40	196,72	89,5
	40		10	1,44	208,28	115,5
			12	1,43	205,52	138,0
			14	1,42	202,78	160,3
			16	1,41	200,06	182,5
(1220)	25	305	8	1,66	252,86	105,8
	40		10	1,70	266,64	136,2
			12	1,69	263,37	162,8
			14	1,68	260,13	189,2
			16	1,66	256,92	215,4
(1320)		330	8	2,00	338,79	127,3
			10	1,98	334,95	158,6
			12	1,97	331,14	189,6
			14	1,96	327,36	220,5
			16	1,94	323,61	251,1
(1420)		335	8	2,30	418,43	146,6
			10	2,29	414,01	182,7
			12	2,27	409,61	218,5
			14	2,26	405,25	254,1
			16	2,26	400,91	290,4

Примечания:

1. Днища с диаметрами, заключенными в скобки, изготовляются по согласованию потребителя с предприятием-изготовителем.

2. В табл. 1-3 F - внутренняя поверхность; V - объем днищ.

Пример условного обозначения днища с наружным диаметром D_н = 530 мм, толщиной стенки s = 10 мм:

Днище 530-10 ГОСТ 6533-78

3. Основные размеры днищ с внутренними базовыми размерами и высотой эллиптической части h_в = 0,25 D_в должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в мм

D_в	h₁	h_в	s	F, м²	V, дм³	Масса, кг	Применяемость
250	25	62	4	0,09	3,3	2,8
			5			3,6
			6			4,3
			8			5,9
			10			7,4
			12			9,1
			14			10,8
			16			12,5
300		75	4	0,12	5,3	3,9
			5			4,9
			6			6,0
			8			8,0
			10			10,2
			12			12,4
			14			14,7
			16			17,0
350		88	4	0,16	8,0	5,2
			5			6,5
			6			7,8
			8			10,6
			10			13,4
			12			16,2
			14			19,2
			16			22,2
400		100	4	0,20	11,5	6,6
			5			8,3
			6			10,0
			8			13,4
			10			17,0
			12			20,6
			14			24,3
			16			28,0
			18			31,9
			20			35,8
			22			39,8
			25			45,9
	40		28	0,22	13,4	56,6
	40		30	0,22	13,4	61,3
(450)	25	112	4	0,25	15,8	8,2
			5			10,3
			6			12,4
			8			16,6
			10			21,0
			12			25,5
			14			30,0
			16			34,6
			18			39,3
			20			44,1
500		125	4	0,31	21,2	9,9
			5			12,5
			6			15,0
			8			20,2
			10			25,5
			12			30,8
			14			36,3
			16			41,8
			18			47,4
			20			53,2
	40		22	0,33	24,1	63,2
			25			72,7
			28			82,5
			30			89,1
			32			95,8
			36			109,5
(550)	25	137	4	0,37	27,6	11,8
			5			14,9
			6			17,8
			8			24,1
			10			30,3
			12			36,7
			14			43,2
			16			49,7
			18			56,4
	40		20	0,40	31,2	67,3
600	25	150	4	0,44	35,2	13,9
			5			17,5
			6			21,1
			8			28,3
			10			35,6
			12			43,1
			14			50,6
			16			58,3
	40		18	0,47	39,5	70,2
			20			78,5
			22			87,0
			25			99,9
			28			113,1
			30			122,0
			32			131,0
			36			149,4
			40			168,3
(650)	25	162	4	0,51	44,1	16,2
			5			20,3
			6			24,5
			8			32,9
			10			41,4
			12			50,0
			14			58,7
	40		16	0,54	49,1	71,5
			18			81,0
			20			90,6
700	25	175	4	0,59	54,3	18,7
			5			23,4
			6			28,2
			8			37,8
			10			47,5
			12			57,4
			14			67,4
	40		16	0,62	60,1	81,8
			18			92,5
			20			103,5
			22			114,5
			25			131,3
			28			148,4
			32			171,7
			36			195,4
	60		40	0,66	67,8	234,4
800	25	200	4	0,76	79,3	24,0
			5			30,1
			6			36,3
			8			48,6
			10			61,1
			12			73,8
	40		14	0,79	86,8	90,8
			16			104,3
			18			118,0
			20			131,8
			22			145,8
			25			167,0
			28			188,5
			30			203,1
			32			217,8
	60		34	0,84	96,9	246,6
			36			262,5
			38			278,5
			40			294,6
			45			335,7
			50			377,8
900	25	225	5	0,95	110,9	37,7
			6			45,4
			8			60,8
			10			76,4
	40		12	0,99	120,4	96,2
			14			112,8
			16			129,6
			18			146,5
			20			163,5
			22			180,8
			25			206,9
			28			233,4
	60		30	1,05	133,1	265,1
	60		32	1,05	133,1	284,1
1000	25	250	5	1,16	149,9	46,2
			6			55,5
			8			74,4
			10			93,4
	40		12	1,21	161,7	117,1
			14			137,2
			16			157,5
			18			178,0
			20			198,7
			22			219,5
			25			251,1
	60		28	1,27	177,4	294,2
			30			319,9
			32			342,6
			34			365,6
			36			388,8
			38			412,1
			40			435,6
			45			495,2
			50			556,0
			55			618,0
	80		60	1,34	193,1	712,6
			65			779,8
			70			848,2
			80			988,8
(1100)	25	275	6	1,40	197,2	66,7
	25		8	1,40	197,2	89,3
	40		10	1,45	211,4	116,2
			12			140,0
			14			164,0
			16			188,2
			18			212,6
			20			237,2
			22			262,0
	60		25	1,52	230,4	313,4
			28			353,1
			30			379,8
			32			406,7
1200	25	300	6	1,65	253,4	78,9
	25		8	1,65	253,4	105,6
	40		10	1,71	270,4	137,0
			12			165,0
			14			193,2
			16			221,7
			18			250,3
			20			279,3
	60		22	1,79	293,0	321,5
			25			367,3
			28			413,7
			30			444,8
			32			476,2
			34			507,8
			36			539,6
			38			571,6
			40			603,8
			45			685,4
	80		50	1,86	315,6	799,2
			55			886,7
			60			975,7
			65			1066,2
			70			1158,0
			80			1346,2
	100		90	1,94	338,2	1585,3
	100		100	1,94	338,2	1786,3
(1300)	25	325	6	1,93	319,5	92,1
	25		8	1,93	319,5	123,3
	40		10	2,00	339,4	159,5
			12			192,0
			14			224,0
			16			257,8
			18			291,1
			20			324,5
	60		22	2,08	365,9	371,6
			25			425,5
			28			479,0
			30			514,9
			32			551,1
1400	25	350	6	2,23	396,0	106,4
	40		8	2,30	419,1	146,4
			10			183,6
			12			221,1
			14			258,8
			16			296,7
			18			334,9
	60		20	2,39	449,9	387,3
			22			427,4
			25			488,0
			28			549,1
			30			590,2
			32			631,5
			34			673,1
			36			714,9
			38			757,0
			40			799,3
	80		45	2,48	480,7	938,3
			50			1050,5
			55			1164,3
			60			1279,8
			65			1396,8
			70			1489,2
	100		80	2,56	511,4	1816,5
			90			2073,4
			100			2337,3
(1500)	25	375	6	2,56	484,0	121,6
	40		8	2,63	510,4	167,1
			10			209,5
			12			252,2
			14			295,1
			16			338,3
	60		18	2,72	545,8	395,2
			20			440,5
			22			485,9
			25			554,7
			28			624,0
			30			670,5
			32			717,3
			34			764,4
			36			811,7
			38			859,4
	80		40	2,82	581,4	937,6
			45			1062,4
			50			1188,9
			55			1317,1
			60			1447,1
(1550)	40	388	8	2,80	560,7	177,4
			10			222,3
			12			267,5
1600	25	400	6	2,90	584,0	137,9
	40		8	2,98	614,1	189,1
			10			237,1
			12			285,3
			14			333,9
			16			382,6
	60		18	3,08	654,3	446,1
			20			497,0
			22			548,2
			25			625,6
			28			703,6
			30			756,0
			32			808,6
			34			861,5
			36			914,7
	80		38	3,18	694,5	998,9
			40			1054,3
			45			1194,2
			50			1335,8
			55			1479,3
			60			1624,6
	100		65	3,28	734,7	1825,2
			70			1978,5
			80			2290,8
			90			2610,7
			100			2938,3
	120		110	3,38	774,9	3346,4
(1700)	40	425	6	3,35	731,0	159,0
			8			212,5
			10			266,4
			12			320,5
			14			375,0
	60		16	3,45	776,3	443,2
			18			500,0
			20			557,0
			22			610,0
			28			782,5
			32			897,5
	80		36	3,56	821,7	1045,8
			40			1167,1
			50			1474,7
(1750)	40	438	8	3,54	794,5	224,1
			10			280,8
			12			337,7
1800	40	450	6	3,74	861,7	177,5
			8			237,3
			10			297,4
			12			357,8
			14			418,5
	60		16	3,85	912,6	493,8
			18			556,9
			20			620,4
			22			684,1
			25			780,3
			28			877,2
			30			942,2
			32			1007,5
	80		34	3,96	963,4	1103,9
			36			1171,7
			38			1239,8
			40			1308,2
			45			1408,7
			50			1655,2
			55			1831,8
	100		60	4,08	1014,3	2065,4
			65			2250,8
			70			2438,3
			80			2819,5
			90			3209,2
	120		100	4,19	1065,2	3701,1
			110			4102,0
			120			4518,5
(1900)	40	475	6	4,15	1007,2	197,1
			8			263,4
			10			330,1
			12			397,1
	60		14	4,27	1063,8	477,6
			16			547,1
			18			617,0
			20			687,1
(1950)	40	488	8	4,36	1076,6	276,3
			10			346,0
			12			416,0
2000	40	500	6	4,59	1168,1	217,7
			8			290,9
			10			364,5
			12			438,4
			14			526,5
	60		16	4,71	1230,9	603,1
			18			680,0
			20			757,3
			22			834,9
			25			952,0
			28			1069,9
	80		30	4,84	1293,7	1178,9
			32			1260,3
			34			1342,0
			36			1424,1
			38			1506,6
			40			1589,4
			45			1797,9
			50			2008,7
	100		55	4,96	1356,5	2277,5
			60			2498,0
			65			2720,7
			70			2945,8
			80			3402,8
	120		90	5,09	1420,0	3961,8
			100			4448,2
			110			4926,1
			120			5426,0
2200	40	550	8	5,52	1539,5	350,0
	40		10	5,52	1539,5	438,4
	60		12	5,66	1615,5	540,2
			14			631,6
			16			723,3
			18			815,4
			20			907,9
			22			1000,8
			25			1140,8
	80		28	5,80	1691,5	1312,4
			30			1409,0
			32			1506,0
			34			1603,3
			36			1701,1
			38			1799,2
			40			1897,8
			45			2145,8
	100		50	5,94	1767,5	2451,7
			55			2710,3
			60			2971,3
			65			3198,6
			70			3500,9
	120		80	6,08	1844,4	4130,5
			90			4691,8
			100			5263,4
			110			5830,5
			120			6414,9
2400	40	600	8	6,54	1982,3	414,5
	40		10	6,54	1982,3	519,1
	60		12	6,70	2072,7	638,4
			14			746,2
			16			854,4
			18			963,1
			20			1072,1
			22			1181,6
	80		25	6,85	2163,1	1376,4
			28			1545,9
			30			1659,5
			32			1773,4
			34			1887,8
			36			2002,6
			38			2117,8
			40			2233,4
	100		45	7,00	2253,6	2578,5
			50			2878,2
			55			3180,6
			60			3485,6
			65			3793,3
	120		70	7,15	2345,2	4189,0
			80			4830,6
			90			5483,1
			100			6146,8
			110			6810,2
			120			7485,0
2500	40	625	8	7,09	2232,3	448,7
	40		10	7,09	2232,3	562,0
	60		12	7,25	2330,5	690,5
			14			807,1
			16			924,1
			18			1041,5
			20			1159,3
			22			1277,6
	80		25	7,40	2428,6	1479,9
			28			1669,9
			30			1792,4
			32			1915,3
			34			2038,7
			36			2162,5
			38			2286,7
			40			2411,4
	100		45	7,56	2526,7	2781,5
			50			3104,2
			55			3429,8
			60			3758,1
	120		65	7,72	2626,2	4171,5
			70			4511,8
			80			5201,1
			90			5901,8
			100			6614,0
			110			7323,5
2600	40	650	8	7,65	2502,6	484,4
	60		10	7,82	2608,7	619,5
			12			744,7
			14			870,3
			16			996,4
			18			1123,0
			20			1249,9
			22			1377,3
	80		25	7,98	2714,9	1601,7
			28			1798,6
			30			1930,4
			32			2062,7
			34			2195,4
			36			2328,5
			38			2446,5
	100		40	8,14	2821,0	2648,3
			45			2992,1
			50			3338,8
			55			3688,3
			60			4040,7
	120		65	8,31	2928,6	4481,5
			70			4846,4
			80			5585,2
			90			6335,7
			100			7098,2
			110			7861,5
2800	40	700	8	8,85	3106,7	559,8
	60		10	9,03	3229,8	714,8
			12			859,1
			14			1004,0
			16			1149,3
			18			1295,1
	80		20	9,20	3352,9	1441,4
			22			1618,8
			25			1844,0
			28			2060,4
			30			2221,7
			32			2373,7
			34			2526,1
			36			2679,1
	100		38	9,38	3476,0	2885,7
			40			3042,4
			45			3436,4
			50			3833,4
			55			4233,5
	120		60	9,55	3600,9	4721,4
			65			5134,9
			70			5551,3
			80			6394,3
			90			7249,6
			100			8117,7
			110			8995,0
3000	40	750	8	10,13	3801,0	640,6
	60		10	10,32	3942,3	816,9
			12			981,8
			14			1147,2
			16			1313,1
			18			1479,5
	80		20	10,51	4083,6	1676,2
			22			1846,7
			25			2103,3
			28			2361,0
			30			2533,5
			32			2706,5
			34			2880,0
	100		36	10,70	4224,9	3108,0
			38			3285,6
			40			3463,7
			45			3911,2
			50			4362,1
	120		55	10,89	4368,1	4899,1
			60			5364,1
			65			5832,5
			70			6304,3
			80			7257,8
			90			8224,8
			100			9205,4
			110			10195,0
			120			11200,0
3200	60	800	10	11,70	4752,3	925,8
			12			1112,6
			14			1299,9
			16			1487,8
			18			1676,2
	80		20	11,90	4913,1	1896,9
			22			2089,6
			25			2379,6
			28			2670,9
			30			2865,7
			32			3061,2
	100		34	12,10	5073,8	3311,4
			36			3511,1
			38			3711,4
			40			3912,2
			45			4416,8
			50			4924,8
	120		55	12,30	5237,3	5524,6
			60			6047,8
			65			6574,5
			70			7104,7
			80			8175,9
			90			9261,3
			100			10361,1
3400	60	850	12	13,17	5666,2	1251,6
			14			1462,2
			16			1673,4
	80		18	13,38	5847,7	1915,5
			20			2131,2
			22			2347,5
			25			2673,0
			28			2999,8
			30			3218,4
	100		32	13,60	6029,2	3491,4
			34			3714,9
			36			3938,7
			38			4163,1
			40			4388,0
			45			4952,9
	120		50	13,81	6213,8	5606,6
			55			6187,6
			60			6772,3
			65			7360,7
			70			7952,9
			80			9148,5
			90			10359,1
			100			11586,0
			110			12804,9
			120			14057,8
3600	60	900	12	14,73	6690,2	1398,8
			14			1634,0
			16			1869,9
	80		18	14,95	6893,6	2138,4
			20			2379,1
			22			2620,3
			25			2983,4
			28			3347,8
	100		30	15,18	7097,1	3645,2
			32			3893,1
			34			4141,7
			36			4390,8
			38			4640,6
			40			4891,0
	120		45	15,40	7304,3	5600,7
			50			6242,4
			55			6888,1
			60			7537,6
			65			8191,2
			70			8848,6
			80			10175,5
			90			11518,2
			100			12877,0
			110			14237,0
			120			15611,5
3800	60	950	14	16,37	7830,5	1815,4
	80		16	16,61	8057,2	2107,4
			18			2373,7
			20			2640,6
			22			2908,2
			25			3310,8
	100		28	16,84	8283,9	3767,7
			30			4041,7
			32			4316,3
			34			4591,6
			36			4867,5
			38			5144,1
			40			5421,3
	120		45	17,08	8514,9	6202,6
			50			6912,2
			55			7626,0
			60			8343,9
			65			9065,9
			70			9792,1
			80			11257,0
			90			12738,6
			100			14237,0
4000	80	1000	16	18,35	9344,6	2327,2
			18			2621,7
			20			2915,8
			22			3211,0
			25			3655,2
	100		28	18,60	9595,8	4156,6
			30			4458,6
			32			4761,3
			34			5064,6
			36			5368,7
			38			5673,4
			40			5978,2
	120		45	18,85	9852,0	6835,2
			50			7616,1
			55			8401,4
			60			9190,9
			65			9984,9
			70			10783,3
			80			12393,0
			90			14020,3
4500	80	1125	16	23,08	13152,9	2924,5
			18			3293,5
			20			3663,2
			22			4033,7
	100		25	23,36	13471,0	4646,7
			28			5212,2
			30			5590,3
			32			5969,0
			34			6348,6
			36			6728,9

(Измененная редакция, Изм. № 2)

Примечания:

1. Днища с диаметрами, заключенными в скобки, допускается применять для котлов и рубашек сосудов и аппаратов.

Примечание 3 (Исключено, Изм. № 2).

Примечания 2 и 4 (Исключены, Изм. № 1).

Пример условного обозначения днища с внутренним диаметром D_в = 2000 мм, толщиной стенки s =10 мм:

Днище 2000-10 - ГОСТ 6533-78.

(Измененная редакция, Изм. № 2)

4. Основные размеры днищ с внутренними базовыми размерами и высотой эллиптической части h_в = 0,2 D_в для котлов должны соответствовать указанным на черт. 2 и в табл. 3.

Таблица 3

Размеры в мм

D_в	h₁	h_в	s	F, м²	V, дм³	Масса, кг	Применяемость
800	25	160	6	0,70	66,0	33,5
			8			44,9
			10			56,4
1000		200	8	1,08	124,0	68,7
			10			86,2
			12			103,8
1200		240	8	1,53	208,7	97,5
			10			122,2
			12			147,1
1400	40	280	8	2,13	348,0	135,4
			10			169,7
			12			204,2
			14			238,9
1500		300	8	2,44	423,0	154,5
			10			193,6
			12			232,9
1600		320	8	2,76	508,0	174,8
			10			219,1
			12			263,5
2000		400	8	4,25	960,8	268,7
			10			336,5
	60		12			404,6
			14	4,37	1023,6	486,8
			16	4,37	1023,6	557,4
2200	40	440	8	5,11	1263,7	323,1
			10			404,6
			12			499,5
	60		14	5,25	1339,7	583,7
	60		16	5,25	1339,7	668,3
2400	40	480	8	6,05	1624,1	382,6
			10			479,0
			12			590,0
	60		14	6,20	1714,6	689,5
	60		16	6,20	1714,6	789,2
2600	40	520	8	7,07	2047,3	447,1
	60		10	7,24	2153,4	572,6
			12			688,1
			14			804,0
			16			920,2
2800	50	560	10	8,27	2599,6	653,6
	60		12	8,36	2661,1	793,7
			14			927,2
			16			1061,1
3000	50	600	10	9,46	3172,2	747,3
	60		12	9,55	3242,8	906,8
			14			1059,3
			16			1212,9
	80		20	9,74	3384,1	1549,0
3400	60	680	10	12,18	4647,9	938,9
			12			1155,6
			14			1349,7
			16			1544,3
	80		20	12,40	4829,5	1968,5

Примечание. Днища допускается применять для сосудов и аппаратов по согласованию потребителя с предприятием-изготовителем.

Пример условного обозначения днища с внутренним диаметром D_в = 2000 мм, толщиной стенки s = 10 мм и высотой эллиптической части h_в = 400 мм:

Днище 2000-10-400 ГОСТ 6533-78

1 - 4. (Измененная редакция, Изм. № 1).

5. Формулы для расчета внутренней поверхности F, объема V, массы днищ Q, теоретического диаметра заготовки D приведены в справочном приложении.

Масса днищ рассчитана из условия плотности материала - 7,85 г/см³ без учета допусков на размеры днищ и толщину листа.

6. По согласованию с потребителем допускается изготовлять днища с промежуточными толщинами по ГОСТ 19903-74, при этом высота борта должна выбираться по наибольшему значению.

(Введен дополнительно, Изм. № 1, 2).

ПРИЛОЖЕНИЕ 1
Справочное

ФОРМУЛЫ ДЛЯ РАСЧЕТА ВНУТРЕННЕЙ ПОВЕРХНОСТИ F,
ТЕОРЕТИЧЕСКОГО ДИАМЕТРА ЗАГОТОВКИ D,
МАССЫ Q И ОБЪЕМА V ДНИЩ

Для днищ с наружными базовыми размерами:

; (1)

; (2)

; (3)

(4)

Теоретический диаметр заготовки днищ рассчитывается по формуле (2) без учета вытяжки при штамповке и припуска на обрезку.

x - коэффициент, который выбирается по графику (черт. 1) в зависимости от отношения днищ или рассчитывается по формуле

(5)

где

, (6)

x_н - коэффициент, который выбирается по графику (черт. 2) в зависимости от отношения днищ или рассчитывается по формуле (5).

Значение K в этом случае определяется по формуле

(7)

g - плотность материала днищ.

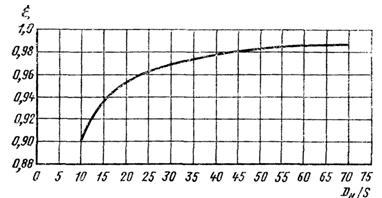

График изменения коэффициента x в зависимости
от отношения днища

Черт. 1

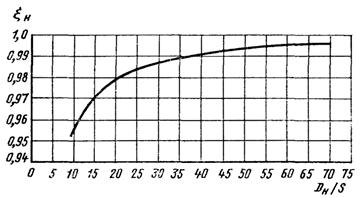

График изменения коэффициента x_н в зависимости
от отношения днища

Черт. 2

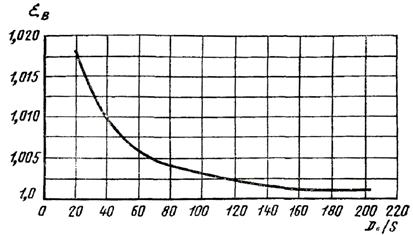

График изменения коэффициента x_в в зависимости
от отношения днища

Черт. 3

(Измененная редакция, Изм. № 2).

Для днищ с внутренними базовыми размерами:

а) с высотой эллиптической части, равной h_в = 0,25 D_в

; (8)

; (9)

; (10)

(11)

где x_в - коэффициент, который выбирается по графику (черт. 3) в зависимости от отношения или рассчитывается по формуле (5). Значение K в этом случае определяется по формуле

(12)

б) с высотой эллиптической части, равной h_в = 0,2 D_в

; (13)

(14)

; (15)

. (16)

Информационная система«Ёшкин Кот»

ПРИЛОЖЕНИЕ 1 Справочное

Информационная система
«Ёшкин Кот»

ПРИЛОЖЕНИЕ 1
Справочное
