ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АРМАТУРА ФОНТАННАЯ
И НАГНЕТАТЕЛЬНАЯ

ТИПОВЫЕ СХЕМЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ

ГОСТ 13846-89
(СТ СЭВ 4354-83)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

АРМАТУРА ФОНТАННАЯ И
НАГНЕТАТЕЛЬНАЯ

Типовые схемы, основные параметры и
технические требования к конструкции

Gush and injection well equipment.
Standard schemes, basic parameters and technical
requirements for construction

ГОСТ
13846-89

(СТ СЭВ 4354-83)

Срок действия с 01.01.90

до 01.01.95

Настоящий стандарт распространяется на устьевую фонтанную и нагнетательную арматуру, состоящую из устьевой елки и трубной обвязки, независимо от области применения по климатическому району и рабочей среде.

Настоящий стандарт не распространяется на устьевую арматуру с параллельным подвешиванием скважинных трубопроводов; для добычи или нагнетания теплоносителя, а также устанавливаемую на скважины с подводным расположением устья.

1. ТИПОВЫЕ СХЕМЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Типовые схемы фонтанных елок должны соответствовать приведенным на черт. 1, нагнетательных елок - на черт. 2.

1.2. Типовые схемы трубных обвязок фонтанных и нагнетательных арматур должны соответствовать приведенным на черт. 3.

1.3. Типовые схемы устьевых арматур должны составляться сочетанием типовых схем устьевых елок с трубными обвязками.

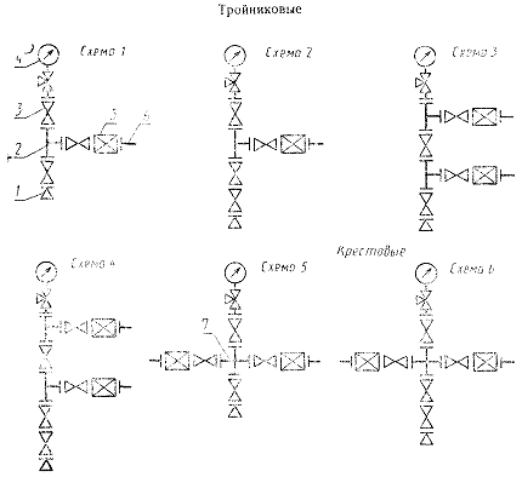

Типовые схемы фонтанных елок

1 - переводник к трубной головке; 2 - тройник; 3 - запорное устройство; 4 - манометр с запорно-разрядным устройством; 5 - дроссель; 6 - ответный фланец; 7 - крестовина

Черт. 1

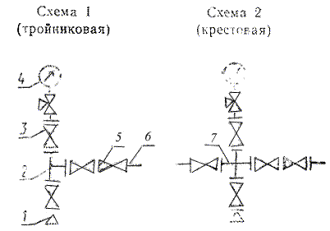

Типовые схемы нагнетательных елок

1 - переводник к трубной головке; 2 - тройник; 3 - запорное устройство; 4 - манометр с запорно-разрядным устройством; 5 - обратный клапан; 6 - ответный фланец; 7 - крестовина

Черт. 2

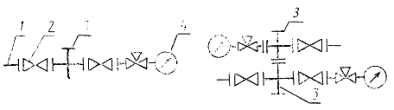

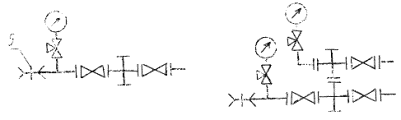

Типовые схемы трубных обвязок фонтанных арматур

нагнетательных арматур

1 - ответный фланец; 2 - запорное устройство; 3 - трубная головка; 4 - манометр с запорно-разрядным устройством; 5 - быстросборное соединение

Черт. 3

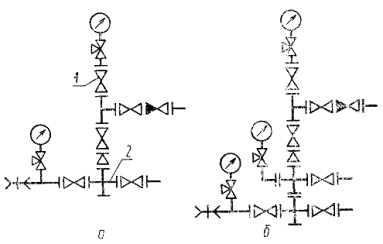

Примеры типовых схем фонтанных арматур приведены на черт. 4, нагнетательных арматур - на черт. 5.

1 - фонтанная елка (черт. 1); 2 - трубная обвязка (черт. 3)

Черт. 4

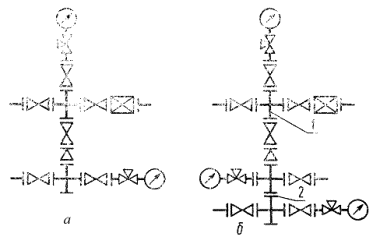

1 - нагнетательная елка (черт. 2); 2 - трубная обвязка (черт. 3)

Черт. 5

1.4. Основные параметры фонтанных арматур должны соответствовать указанным в табл. 1.

Таблица 1

Условный проход, мм

Рабочее давление, МПа

ствола елки

боковых отводов елки

боковых отводов трубной головки

50

50

50

14, 21, 35, 70, 105

65

50, 65

50, 65

80

50, 65, 80

14, 21, 35, 70, 105, 140

100

65, 80, 100

150

100

21

1.5. Основные параметры нагнетательных арматур должны соответствовать указанным в табл. 2.

Таблица 2

Условный проход, мм

Рабочее давление, МПа

ствола елки

боковых отводов елки

боковых отводов трубкой головки

50

50

50

14, 21, 35

65

50, 65

50, 65

80

65, 80

21, 35

1.6. Условные обозначения устьевых елок и арматур должны состоять из наименования, шифра, построенного по схеме приложения 1, и обозначения нормативно-технического документа на поставку.

Примеры условных обозначений

Фонтанной арматуры с подвешиванием скважинного трубопровода в трубной головке, с фонтанной елкой по типовой схеме 6, с автоматическим управлением, с условным проходом ствола 80 мм и боковых отводов 65 мм, на рабочее давление 70 МПа:

Арматура фонтанная АФ6А-80/65´70 ГОСТ 13846-89

Елки с подвешиванием скважинного трубопровода в переводнике к трубной головке (катушке-трубодержателе), выполненной по типовой схеме 2, с ручным управлением, с условным проходом ствола 65 мм, боковых отводов 50 мм, на рабочее давление 35 МПа, коррозионностойкого исполнения К2:

Елка фонтанная ЕФК2-65/50´35К2 ГОСТ 13846-89

Нагнетательной арматуры с подвешиванием скважинного трубопровода в переводнике к трубной головке, выполненной по типовой схеме 1, с ручным управлением, с условным проходом ствола и боковых отводов 65 мм, на рабочее давление 21 МПа:

Арматура нагнетательная АНК1-65´21 ГОСТ 13846-89

То же, с двумя трубными головками по черт. 4б:

Арматура нагнетательная АНК1а-65´21 ГОСТ 13846-89

Нагнетательной елки с теми же параметрами и назначением:

Елка нагнетательная ЕНК1-65´21 ГОСТ 13846-89

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Условные проходы присоединительных фланцев устьевых арматур приведены в приложении 2.

2.2. Конструкция устьевой арматуры должна обеспечивать полную герметичность по отношению к окружающей среде.

2.3. Конструкция корпусных деталей устьевой арматуры должна обеспечивать возможность их опрессовки пробным давлением, приведенным в табл. 3.

Таблица 3

Рабочее давление Рр, МПа

14

21

35

70

105

140

Пробное давление Рпр, МПа

2 Рр

1,5 Pр

2.4. Соосность отверстий составных частей устьевой арматуры, образующих стволовый проход, должна обеспечивать беспрепятственное прохождение оборудования, приборов и приспособлений, спускаемых в скважину.

2.5. Конструкция трубной обвязки должна обеспечивать возможность подвешивания скважинных трубопроводов в корпусе трубной головки, контроля давления и управления потоком скважинной среды в затрубном (межтрубном) пространстве.

Допускается подвешивать скважинный трубопровод в переводнике к трубной головке.

2.6. Дроссель в фонтанной арматуре должен быть регулируемым.

Допускается применять по требованию потребителя нерегулируемые дроссели.

2.7. Допускается конструктивно объединять, не изменяя типовой схемы, устьевой арматуры, несколько составных частей в один блок.

2.8. Допускается дооборудовать фонтанные арматуры запорными устройствами и обратным клапаном, а елки - дросселем.

2.9. По требованию потребителя конструкция устьевой арматуры должна обеспечивать возможность:

монтажа елки при избыточном давлении среды в скважинном трубопроводе;

нагнетания ингибиторов коррозии и гидратообразования в скважинный трубопровод и затрубное пространство в фонтанных скважинах;

измерения давления и температуры скважинной среды в боковых отводах фонтанной елки.

2.10. По требованию потребителя в фонтанную арматуру следует включать:

автоматические предохранительные устройства;

запорные устройства с дистанционным управлением;

устройства, обеспечивающие возможность соединения скважинного оборудования с наземной системой управления;

быстросборное соединение для периодически устанавливаемого устьевого оборудования (приспособлений).

Схема фонтанной арматуры с системой управления приведена в приложении 3.

2.10.1. Пневмопилоты (автоматические предохранительные устройства) должны обеспечивать перекрытие скважинной среды при регламентированном его отклонении от заданного режима эксплуатации скважины.

2.10.2. Конструкция запорных устройств с дистанционным управлением должна предусматривать возможность ручного управления ими.

ПРИЛОЖЕНИЕ 1

Обязательное

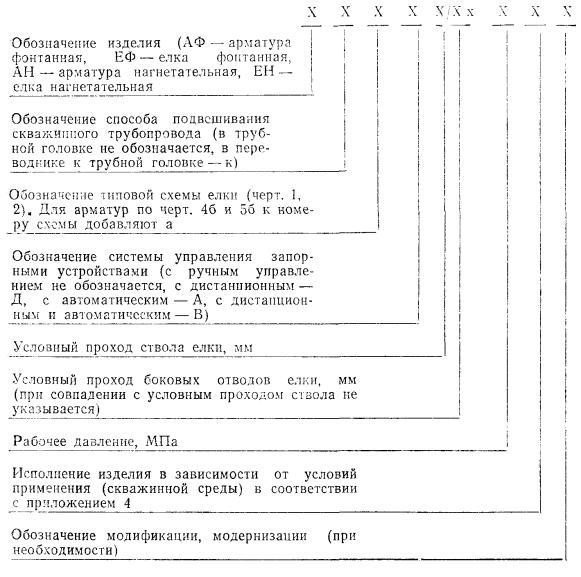

СТРУКТУРНАЯ СХЕМА ШИФРОВ УСТЬЕВЫХ АРМАТУР И ЕЛОК

ПРИЛОЖЕНИЕ 2

Обязательное

УСЛОВНЫЕ ПРОХОДЫ ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ФОНТАННОЙ И НАГНЕТАТЕЛЬНОЙ АРМАТУРЫ

Условный проход ствола, мм

Рабочее давление, МПа

Условный проход, мм

верхнего фланца трубной головки

нижнего фланца трубной головки

50, 65, 80

14

180

180*, 280

21, 35

280

50, 65

70, 105

80

70, 105, 140

100

14, 21, 35, 70, 105, 140

230

150

21

280

350

* Менее предпочтительный условный проход.

ПРИЛОЖЕНИЕ 3

Рекомендуемое

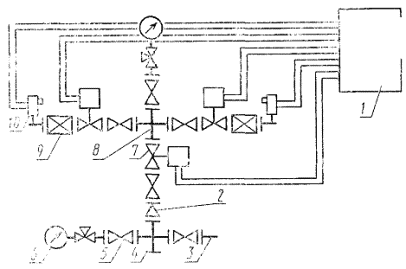

ПРИМЕР ТИПОВОЙ СХЕМЫ ФОНТАННОЙ АРМАТУРЫ С СИСТЕМОЙ УПРАВЛЕНИЯ

1 - станция управления; 2 - переводник к трубной головке; 3 - ответный фланец; 4 - трубная головка; 5 -запорное устройство с ручным управлением; 6 - манометр с запорно-разрядным устройством; 7 - запорное устройство с дистанционным управлением; 8 - крестовина; 9 - регулируемый дроссель; 10 - пневмопилот (автоматическое предохранительное устройство)

Примечание. На схеме не приведены датчики давления, температуры, загазованности и др.

ПРИЛОЖЕНИЕ 4

Обязательное

ОБОЗНАЧЕНИЕ КОРРОЗИОННО-СТОЙКОГО ИСПОЛНЕНИЯ АРМАТУР И ЕЛОК

Обозначение исполнения

Скважинная среда - нефть и газ с объемным содержанием

К1

СО2 до 6%

К2

СО2 и H2S до 6%

К3

СО2 и H2S до 25%

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛНИТЕЛИ

Р.Д. Джабаров, канд. техн. наук; А.Г. Дозорцев, канд. техн. наук (руководитель темы); Т.К. Велиев, канд. техн. наук (руководитель темы); С.М. Осипова; Л.Г. Шаронова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.02.89 № 332

3. Срок проверки - 01.10.93.

Периодичность проверки - 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 4354-83

5. ВЗАМЕН ГОСТ 13846-84
