04. СТРОИТЕЛЬСТВО КИРПИЧНЫХ ЗДАНИЙ

ТР 94.04-99

МОСКВА-2000

Технический регламент операционного контроля качества разработан по 12 видам строительно-монтажных работ, каждый из которых издан отдельным томом

1. Производство земляных работ (ТР 94.01-99);

2. Устройство оснований и возведение фундаментов (ТР 94.02-99);

3.1. Монтаж сборных бетонных и железобетонных конструкций при возведении подземной части зданий (ТР 94.03.1-99);

3.2. Монтаж сборных железобетонных конструкций при возведении надземной части зданий (ТР 94.03.2-99)

4. Строительство кирпичных зданий (ТР 04.04.-99);

5. Монтаж санитарно-технических систем (ТР 94.05-99);

6. Производство отделочных работ (ТР 94.06-99);

7. Устройство кровель (ТР 94.07-99);

8. Устройство гидроизоляции подземной части зданий (ТР 94.08-99);

9. Теплоизоляция стыковых соединений элементов наружных стеновых панелей (ТР 94.09-99);

10. Герметизация стыков наружных ограждающих конструкций (ТР 94.10-99);

11. Производство малярных и обойных работ (ТР 94.11-99);

12. Благоустройство территорий у строящихся зданий (ТР 94.12-99).

Технологический регламент разработан ГУП "НИИМосстрой" (тома ТР 94.02-99, ТР 94.05-99 ... ТР 94.12-99)

- Белоусов Е. Д., д.т.н., профессор, директор, тел. (095) 147-4002

- Белавин Ф. С., к.т.н., зам. директора по научной работе; тел (095) 147-40-03

- совместно с ОАО ПКТИпромстрой: (тома ТР 94.01-99), ТР 94.03.1-99, ТР 94.03.2-99 и ТР 94.04-99),

Едличка С. Ю., к.т.н., генеральный директор; тел. (095) 214-33-28,

Шахпаронов В. В., к.т.н., зам. генерального директора по научной части; тел. (095) 214-48-00,

Ярымов Ю. А. гл. инженер проекта; тел. (095) 214-36-49.

- с участием ГУ "Мосстройлицензия",

Емельянов Ю. П., руководитель ГУ

Технологический регламент согласован с АО ХК "Главмосстрой", ОАО "Мосинжстрой", ГУ "Мосстройлицензия", ГУП "Мосстройсертификация" и утвержден Управлением экономической, научно-технической и промышленной политики в строительной отрасли.

СОДЕРЖАНИЕ

1. Общая часть. 2

2. Кладка стен с расшивкой швов. 2

3. Кладка стен без расшивки швов. 7

4. Облегченная кладка стен. 11

5. Кладка столбов. 15

6. Кладка стен с армированием.. 18

7. Устройство перемычек. 23

8. Кладка арок и сводов. 26

9. Производство кладки в зимних условиях. 29

10. Обязательные организационно-технологические правила. 34

Правительство Москвы

Комплекс архитектуры, строительства, развития и реконструкции города

Технологический регламент операционного контроля качества строительно-монтажных и специальных работ при возведении зданий и сооружений

04. Строительство кирпичных зданий

ТР 94.04-99

1. ОБЩАЯ ЧАСТЬ

1.1. Технический регламент устанавливает порядок операционного контроля и контролируемые параметры качества кирпичной кладки при возведении жилых и общественных зданий с целью обеспечения нормативных требований к надежности и качеству строительной продукции. Регламент распространяется на устройство кладки из кирпича керамического (ГОСТ 530-95), керамического лицевого (ГОСТ 7484-78) и силикатного кирпича (ГОСТ 379-95), сертифицированных с установленными требованиями.

Регламент разработан ОАО ПКТИпромстрой (головная организация ГУП "НИИМосстрой") в соответствии с Распоряжением Правительства г. Москвы от 12.11.97 г. № 1088-РП "О повышении качества и экологической надежности материалов и конструкций в городском строительстве".

1.2. Регламент предусматривает нормативное, организационное и техническое обеспечение контроля качества кирпичной кладки стен с расшивкой и без расшивки швов, облегченной кладки, кладки столбов, перемычек, арок и сводов, кладки стен с армированием и кладки, возводимой в зимних условиях.

Разработан:

ПКТИпромстрой и ГУП "НИИМосстрой"

Утвержден:

Начальник Управления экономической, научно-технической и промышленной политики в строительной отрасли

А. И. Воронин

Дата введения в действие:

"30" июня 2000 г.

1.3. Регламент разработан в соответствии с требованиями СНиП 3.03.01-87 "Несущие и ограждающие конструкции", СНиП 3.01.01-85* "Организация строительного производства", ГОСТов, касающихся обеспечения качества кирпичной кладки и организации производственного контроля качества строительных работ.

По каждому элементу кирпичной кладки, включенному в регламент, приводятся:

- контролируемые параметры и средства контроля, величины предельных отклонений, методы и объем контроля, средства измерения;

- регламент операционного контроля, осуществляемого в процессе производственного контроля с перечнем контролируемых операций при входном, операционном и приемочном контроле;

- обязательные организационно-технологические правила, которые необходимо соблюдать при подготовке и проведении строительных работ.

1.4. Регламент предназначен для производственного персонала строек, осуществляющего самоконтроль качества строительных работ, специалистов строительных организаций или специальных служб, привлекаемых со стороны, органов Госархстройнадзора, технического надзора заказчика и других городских структур, осуществляющих функции контроля (надзора) за качеством строительного производства.

1.5. Настоящий Регламент должны использовать строительные и проектные организации, технический надзор заказчика, а также органы лицензирования, сертификации и надзора в части обеспечения качества и надежности строительной продукции.

2. КЛАДКА СТЕН С РАСШИВКОЙ ШВОВ

2.1 Контролируемые параметры и средства контроля.

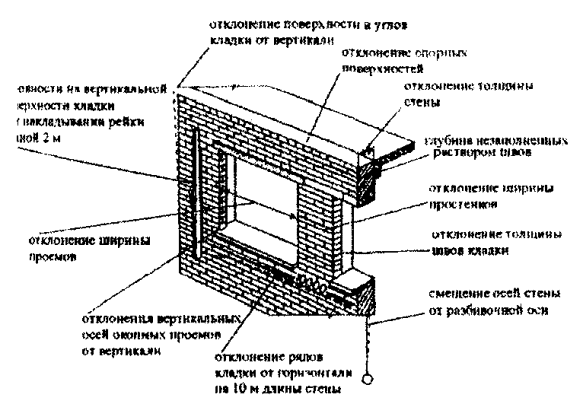

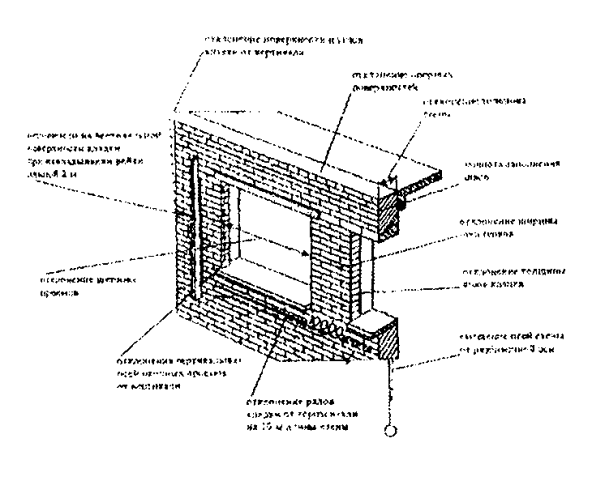

Рис. 1 Контролируемые параметры

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	Подвижность растворной смеси для кладки из пустотелого кирпича	Св. 4 до 8 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
1.	для кладки из обыкновенного кирпича	Св. 8 до 12 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
2.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 ГОСТ 7484-78	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89
3.	Полнота заполнения швов, уплотнение раствора в швах и придание четкости рисунка	Швы должны быть заполнены раствором полностью и расшиты в соответствии с заданной формой: прямоугольной; закругленной с выпуклостью наружу; закругленной с вогнутостью внутрь; треугольной одно- или двух срезной	Технический осмотр, измерительный, журнал работ	Штангенглубинометр ГОСТ 162-90
4.	Отклонение толщины швов кладки:		Измерительный, журнал работ	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	горизонтальных	-2; +3
	вертикальных	-2; +2
5.	Отклонение толщины стен	±15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ, ЗПКЗ-10АУТ/1
6.	Отклонение опорных поверхностей	-10	Измерительный, журнал работ	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
7.	Отклонение ширины простенков	-15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
8.	Отклонение ширины проемов	+15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
9.	Смещение вертикальных осей оконных проемов от вертикали	20	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной, типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
10.	Смещение осей стены от разбивочных осей	10	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
11.	Отклонение поверхности и углов кладки от вертикали		Измерительный, геодезическая исполнительная схема.	Теодолит 2Т5К; 2Т30 ГОСТ10529-96 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80 Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	на один этаж	10
	на здание высотой более двух этажей	30
12.	Отклонение рядов кладки от горизонтали на 10 м длины стены	15	Технический осмотр, геодезическая исполнительная схема	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Шнур разметочный типа ИР-749 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
13.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м	10	Технический осмотр, журнал работ	Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
14.	Отклонения размеров сечения вентиляционных каналов	±5	Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
15.	Толщина швов кирпичной кладки: горизонтальных вертикальных	В соответствии со СНиП 3.03.01-87	Измерительный	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
16.	Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен	Не более высоты этажа	Измерительный	Нивелиры типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетки измерительные типа Р3-2, 3ПК3-5АУТ/1, 3ПК3-10АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-2АУТ/1

2.2 Технический регламент операционного контроля качества кладки стен с расшивкой швов

Таблица 2

Вид контроля	Входной									Операционный																	Приемочный
Контролируемые операции	Полнота проектной документации	Наличие конструкций перекрытий возводимого этажа	Соответствие качества кирпича требованиям ГОСТ 530-95, ГОСТ 379-95, ГОСТ 7484-78		Соответствие проектной марки раствора	Применение химических добавок, исключающих вредные последствия, в том числе высолы		Положение осей, отметок и геометрических размеров стен		Правильность выполнения перевязки рядов кладки	Правильность выполнения штрабы при вынужденных разрывах кладки	Установка креплений в местах примыкания ж.б. конструкций к кладке	Наличие временных креплений закладных сб. ж.б. элементов до их защемления вышележащей кладкой	Установка порядовок и натягивание причалок	Укладка наружной версты	Укладка внутренней версты	Проверка правильности выполненного ряда кладки	Расшивка вертикальных и горизонтальных швов	Количество применяемого кирпича - половняка	Вертикальность граней и углов кладки	Горизонтальность рядов кладки	Толщина швов и полнота заполнения их раствором	Горизонтальность и отметки верха кладки каждого этажа	Разность высот возводимой кладки на смежных захватках	Предельная высота возведения свободно стоящих стен	Допустимые отклонения в размерах и положении каменных конструкций в соответствии с требованиями СНиП 3.03.01-87	Наличие документации, удостоверяющей соответствие проекту элементов конструкций, скрытых в процессе производства строительно-монтажных работ		Правильность перевязки швов кладки, качество их расшивки		Горизонтальность рядов и углов кладки		Правильность устройства деформационных швов	Правильность устройства дымовых и вентиляционных каналов в стенах	Качество поверхностей фасадных стен и расшивки		Геометрические размеры и положение конструкции
Объем контроля	Сплошной
Метод контроля	Регистрационный			Измерительный					Визуальный								Измерительный											Регистрационный
Привлекаемые службы	-			Лаборатория			Геодезическая		-								Геодезическая	-				Геодезическая						-		Геодезическая		-				Геодезическая

3. КЛАДКА СТЕН БЕЗ РАСШИВКИ ШВОВ

3.1 Контролируемые параметры и средства контроля.

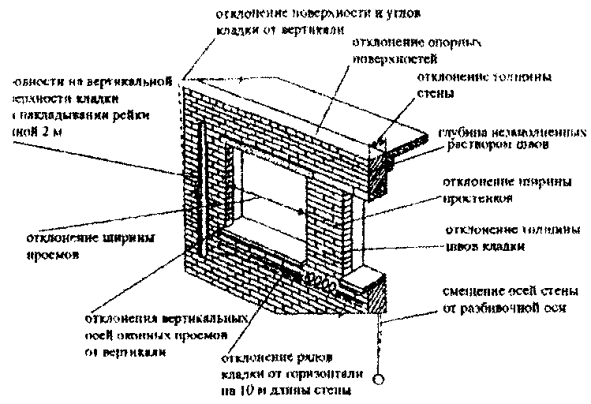

Рис. 1 Контролируемые параметры

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	Подвижность растворной смеси для кладки из пустотелого кирпича	Св. 4 до 8 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
1.	для кладки из обыкновенного кирпича	Св. 8 до 12 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
2.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89
3.	Глубина незаполненных раствором швов с лицевой стороны кирпичной кладки при кладке впустошовку	15	Технический осмотр, журнал работ
3.	вертикальных швов в столбах	10
4.	Отклонение толщины стен	±15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОШЗ-10БУТ/1, ЗПКЗ-10АУТ/1
5.	Отклонение опорных поверхностей	-10	Измерительный, журнал работ	Нивелир типа Н3, Н3К, 2Н-10КД 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОШЗ-10БУТ/1, ЗПКЗ-10АУТ/1
6.	Отклонение ширины простенков	-15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
7.	Отклонение ширины проемов	+15	Измерительный журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОШЗ-10БУТ/1, ЗПКЗ-10АУТ/1
8.	Смещение вертикальных осей оконных проемов от вертикали	20	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной, типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
9.	Смещение осей стены от разбивочных осей	10	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
10.	Отклонение поверхности и углов кладки от вертикали		Измерительный, геодезическая исполнительная схема.	Теодолит 2Т5К; 2Т30 ГОСТ 10529-96 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80 Линейка 150, 300 ГОСТ 427-75 Метр складной, типа МСД-1; МСМ-82
	на один этаж	10
	на здание высотой более двух этажей	30
11.	Отклонение толщины швов кладки:		Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	горизонтальные	-2; +3.
	вертикальные	-2; +2.
12.	Отклонение рядов кладки от горизонтали на 10 м длины стены	15	Технический осмотр, геодезическая исполнительная схема	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Шнур разметочный типа ИР-749 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
13.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м	10	Технический осмотр, журнал работ	Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
14.	Отклонения размеров сечения вентиляционных каналов	±5	Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
15.	Толщина швов кирпичной кладки: горизонтальных вертикальных	В соответствии со СНиП 3.03.01-87	Измерительный	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
16.	Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен	Не более одного этажа	Измерительный	Нивелиры типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетки измерительные типа РЗ-2, ЗПКЗ-5АУТ/1, ЗПКЗ-10АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-2АУТ/1

3.2 Технический регламент операционного контроля качества кладки стен без расшивки швов

Таблица 2

Вид контроля	Входной							Операционный																			Приемочный
Контролируемые операции	Полнота проектной документации	Наличие конструкций перекрытий возводимого этажа	Соответствие качества кирпича требованиям ГОСТ 530- 95, ГОСТ 379-95, ГОСТ 7484-78	Соответствие проектной марки раствора		Применение химических добавок, исключающих вредные последствия, в том числе высолы	Соответствие положения осей, отметок и геометрических размеров стен проекту	Правильность выполнения перевязки рядов кладки		Правильность выполнения штрабы при вынужденных разрывах кладки	Установка креплений в местах примыкания ж.б. конструкций к кладке	Наличие временных креплений закладных сб. ж.б. элементов до их защемления вышележащей кладкой	Установка порядовок и натягивание причалок	Укладка наружной версты	Укладка внутренней версты	Проверка правильности выполненного ряда кладки	Количество применяемого кирпича-половняка	Толщина швов и полнота заполнения их раствором	Вертикальность граней и углов кладки	Горизонтальность рядов кладки	Горизонтальность и отметки верха кладки каждого этажа	Разность высот возводимой кладки на смежных захватках	Предельная высота возведения свободно стоящих стен	Допустимые отклонения в размерах и положении каменных конструкций в соответствии с требованиями СНиП 3 03.01-87	Наличие документации, удостоверяющей соответствие проекту элементов конструкций, скрытых в процессе производства строительно-монтажных работ		Правильность перевязки швов кладки, их толщина и глубина незаполняемых раствором швов	Горизонтальность рядов кладки, вертикальность углов кладки	Правильность устройства деформационных швов	Правильность устройства дымовых и вентиляционных каналов в стенах		Геометрические размеры и положение конструкции
Объем контроля	Сплошной
Метод контроля	Регистрационный				Измерительный				Визуальный										Измерительный							Регистрационный		Измерительный
Привлекаемые службы	-				Лаборатория		Геодезическая		-										Геодезическая							-		Геодезическая	-		Геодезическая

4. ОБЛЕГЧЕННАЯ КЛАДКА СТЕН

4.1 Контролируемые параметры и средства контроля.

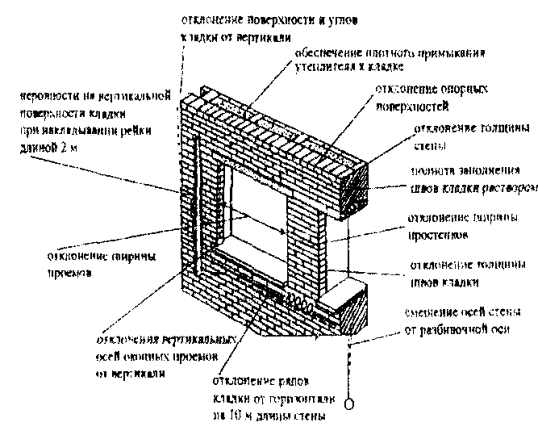

Рис. 1 Контролируемые параметры

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	Подвижность растворной смеси для кладки из пустотелого кирпича	Св. 4 до 8 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
1.	для кладки из обыкновенного кирпича	Св. 8 до 12 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
2.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 ГОСТ 7484-78	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89
3.	Полнота заполнения швов кирпичной кладки	Все швы наружного и внутреннего слоя стен должны быть тщательно заполнены раствором с расшивкой фасадных швов и затиркой внутренних		Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
4.	Укладка утеплителя:		Визуальный	-
	штатный утеплитель	Обеспечение плотного примыкания утеплителя к кладке
	засыпной утеплитель или легкий бетон	Обеспечение уплотнения каждого слоя по мере возведения кладки в кладках с вертикальными поперечными кирпичными диафрагмами. Высота засыпки не более 1,2 м за смену. Защита утеплителя от намокания
5.	Отклонение толщины стен	±15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
6.	Отклонение опорных поверхностей	-10	Измерительный, журнал работ	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
7.	Отклонение ширины простенков	-15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
8.	Отклонение ширины проемов	+15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/
9.	Смещение вертикальных осей оконных проемов от вертикали	20	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
10.	Смещение осей стены от разбивочных осей	10	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
11.	Отклонение поверхности и углов кладки от вертикали		Измерительный, геодезические исполнительные схемы	Теодолит 2Т5К; 2Т30 ГОСТ 10529-96 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80 Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	на один этаж	10
	на здание высотой более двух этажей	30
12.	Отклонение толщины швов кладки:		Измерительный, журнал работ	Линейка 150
	горизонтальных	-2; +3.		ГОСТ 427-75
	вертикальных	-2; +2.		Метр складной типа МСД-1; МСМ-82
13.	Отклонение рядов кладки от горизонтали на 10 м длины стены	15	Технический осмотр, геодезическая исполнительная схема	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Шнур разметочный типа ИР-749 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
14.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м	10	Технический осмотр, журнал работ	Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
15.	Отклонения размеров сечения вентиляционных каналов	±5	Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
16.	Толщина швов кирпичной кладки: горизонтальных вертикальных	В соответствии со СНиП 3.03.01-87	Измерительный	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
17.	Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен	Не более одного этажа	Измерительный	Нивелиры типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетки измерительные типа РЗ-2, ЗПКЗ-5АУТ/1, ЗПКЗ-10АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-2АУТ/1

4.2 Регламент операционного контроля качества облегченной кладки стен.

Таблица 2

Вид контроля	Входной									Операционный																					Приемочный
Контролируемые операции	Полнота проектной документации	Наличие конструкций перекрытий возводимого этажа		Соответствие качества кирпича требованиям ГОСТ 530- 95, ГОСТ 379-95, ГОСТ 7484-78	Применение химических добавок, исключающих вредные последствия, в том числе высолы	Соответствие проектной марки раствора		Положения осей, отметок и геометрических размеров стен		Правильность выполнения перевязки рядов кладки	Правильность выполнения штрабы при вынужденных разрывах кладки	Установка креплений в местах примыкания ж.б. кон-ций к кладке	Наличие временных креплений закладных сб. ж.б. элементов до их защемления вышележащей кладкой	Количество применяемого кирпича-половняка	Установка порядовок и натягивание причалок	Укладка наружной версты	Укладка внутренней версты	Проверка плотности прилегания утеплителя к кладке	Расшивка швов	Проверка правильности выполненного ряда кладки	Толщина швов и полнота заполнения их раствором	Вертикальность граней и углов кладки		Горизонтальность рядов кладки	Горизонтальность и отметки верха кладки каждого этажа	Разность высот возводимой кладки на смежных захватках	Предельная высота возведения свободно стоящих стен		Плотность прилегания утеплителя к кладке. Защита утеплителя от намокания	Допустимые отклонения в размерах и положении каменных конструкций в соответствии с требованиями СНиП 3.03.01-87	Наличие документации, удостоверяющей соответствие проекту элементов конструкций, скрытых в процессе производства строительно-монтажных работ	Правильность перевязки швов кладки, их толщина и заполнение, качество их расшивки	Горизонтальность рядов кладки, вертикальность углов кладки		Правильность устройства деформационных швов		Правильность устройства дымовых и вентиляционных каналов в стенах	Качество поверхностей фасадных стен и расшивки		Геометрические размеры и положение конструкции
Объем контроля	Сплошной
Метод контроля	Регистрационный		Измерительный						Визуальный														Измерительный					Визуальный		Измерительный	Регистрационный			Измерительный
Привлекаемые службы	-		Лаборатория				Геодезическая																Геодезическая					-		Геодезическая	-			Геодезическая		-			Геодезическая

5. КЛАДКА СТОЛБОВ

5.1 Контролируемые параметры и средства контроля.

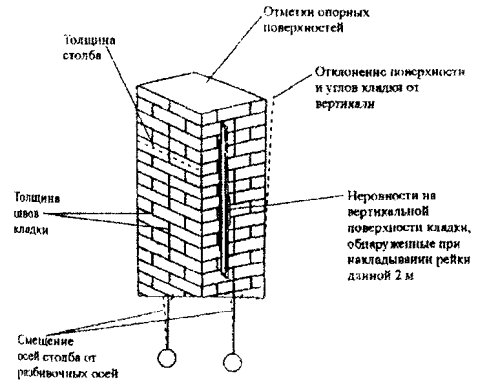

Рис. 1 Контролируемые параметры

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	Подвижность растворной смеси
	для кладки из пустотелого кирпича	Св. 4 до 8 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
	для кладки из обыкновенного кирпича	Св. 8 до 12 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
2.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 ГОСТ 7484-78	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89
3.	Отклонения толщины столбов	±10	измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
4.	Отклонение опорных поверхностей	-10	Измерительный, журнал работ	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
5.	Смещение осей столба от разбивочных осей	10	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
6.	Отклонение поверхности и углов кладки от вертикали		Измерительный, геодезическая исполнительная схема.	Теодолит 2Т5К; 2Т30 ГОСТ 10529-96 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80 Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	на один этаж	10
	на здание высотой более двух этажей	30
7.	Отклонение толщины швов кладки:		Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	горизонтальные	-2; +3.
	вертикальные	-2; +2.
8.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м	5	Технический осмотр, журнал работ	Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
9.	Полнота заполнения швов кирпичной кладки	Швы должны быть заполнены раствором	Технический осмотр, журнал работ	-
9.	Глубина не заполненных раствором швов при кладке, выполненной впустошовку	10 (только вертикальные швы)	Технический осмотр, журнал работ	-
10.	Толщина швов кирпичной кладки: горизонтальных вертикальных	В соответствии со СНиП 3.03.01-87	Измерительный	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
11*	Уплотнение раствора в швах и придание четкости рисунку	Швы должны быть расшиты в соответствии с заданной формой: прямоугольной; закругленной с выпуклостью наружу; закругленной с вогнутостью внутрь; треугольной одно- или двух срезной	Технический осмотр, измерительный, журнал работ	Штангенглубинометр ГОСТ 162-90

*) В случае возведения столба с расшивкой швов

6. КЛАДКА СТЕН С АРМИРОВАНИЕМ

6.1 Контролируемые параметры и средства контроля.

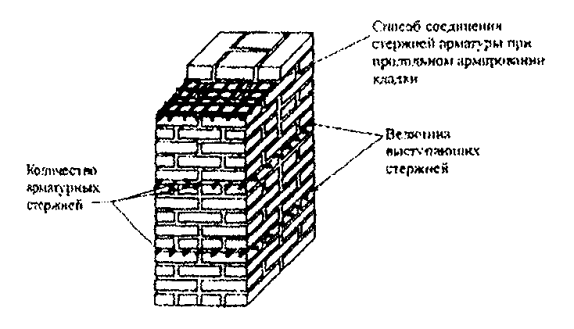

Рис. 1 Контролируемые параметры

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	Подвижность растворной смеси
	для кладки из пустотелого кирпича	Св. 4 до 8 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
	для кладки из обыкновенного кирпича	Св. 8 до 12 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
2.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 ГОСТ 7484-78	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89
3.	При поперечном армировании столбов и простенков: не менее двух арматурных стержней, выступающих на внутреннюю поверхность простенка или на две стороны столба	2-3	Визуальный
4.	При продольном армировании кладки: перехлест концов гладких стержней, заканчивающихся крюками и связывающихся проволокой (при устройстве стыков без сварки)	20 диаметров	Измерительный	Метр складной типа МСД-1; МСМ-82
5.	Отклонение толщины стен	±15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
6.	Отклонение опорных поверхностей	-10	Измерительный, журнал работ	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
7.	Отклонение ширины простенков	-15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20. ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1. ЗПКЗ-10АУТ/1
8.	Отклонение ширины проемов	+15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
9.	Смещение вертикальных осей оконных проемов от вертикали	20	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
10.	Смещение осей стены от разбивочных осей	10	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
11.	Отклонение поверхности и углов кладки от вертикали		Измерительный, геодезическая исполнительная схема.	Теодолит 2Т5К; 2Т30 ГОСТ 10529-96 Отвесы типа ОТ 100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80 Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	на один этаж	10
	на здание высотой более двух этажей	30
12.	Отклонение толщины швов кладки:		Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	горизонтальных	-2; +3.
	вертикальных	-2; +2.
13.	Отклонение рядов кладки от горизонтали на 10 м длины стены	15	Технический осмотр, геодезическая исполнительная схема	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Шнур разметочный типа ИР-749 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
14.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м	10	Технический осмотр, журнал работ	Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
15.	Отклонения размеров сечения вентиляционных каналов	±5	Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
16.	Полнота заполнения швов кирпичной кладки	Швы должны быть заполнены раствором	Технический осмотр, журнал работ	-
17.	Разность высот возводимой кладки на смежных захватках и при кладке примыканий наружных и внутренних стен	Не более одного этажа	Измерительный	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
18.	Толщина швов кирпичной кладки: горизонтальных вертикальных	В соответствии со СНиП 3.03.01-87	Измерительный	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82

6.2 Регламент операционного контроля качества кладки стен с армированием.

Таблица 2

Вид контроля	Входной									Операционный													Приемочный
Контролируемые операции	Полнота проектной документации	Наличие конструкций перекрытий возводимого этажа	Соответствие качества кирпича требованиям ГОСТ 530- 95, ГОСТ 379-95, ГОСТ 7484-78		Соответствие проектной марки раствора		Положения осей, отметок и геометрических размеров стен	Применение химических добавок, исключающих вредные последствия, в том числе коррозию металла и высолы	Применение арматуры проектной марки	Правильность укладки стержней арматуры и заделка ее концов в кладку	Правильность выполнения перевязки рядов кладки	Правильность выполнения штрабы при вынужденных разрывах кладки	Установка креплений в местах примыкания ж.б. конструкций к кладке	Наличие временных креплений закладных сб. ж.б. элементов до их защемления вышележащей кладкой	Количество применяемого кирпича-половняка	Толщина швов и полнота заполнения их раствором	Вертикальность граней и углов кладки	Горизонтальность рядов кладки	Горизонтальность и отметки верха кладки каждого этажа	Разность высот возводимой кладки на смежных захватках	Предельная высота возведения свободно стоящих стен	Допустимые отклонения в размерах и положении каменных конструкций в соответствии с требованиями СНиП 3.03.01-87	Наличие документации, удостоверяющей соответствие проекту элементов конструкций, скрытых в процессе производства строительно-монтажных работ	Правильность перевязки швов кладки, их толщина и заполнение	Горизонтальность рядов кладки, вертикальность углов кладки	Правильность устройства деформационных швов	Правильность устройства дымовых и вентиляционных каналов в стенах	Качество поверхностей фасадных стен	Геометрические размеры и положение конструкции
Объем контроля	Сплошной
Метод контроля	Регистрационный			Измерительный				Визуальный										Измерительный					Регистрационный		Измерительный
Привлекаемые службы	-			Лаборатория		Геодезическая		-										Геодезическая					-		Геодезическая		-		Геодезическая

7. УСТРОЙСТВО ПЕРЕМЫЧЕК

7.1 Контролируемые параметры и средства контроля.

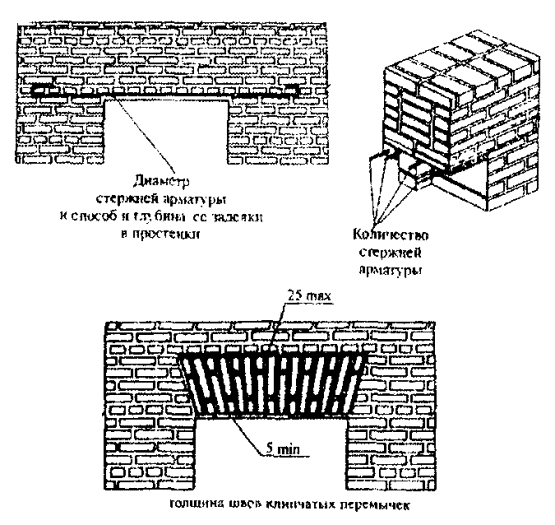

Рис. 1 Контролируемые параметры

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	Число стержней арматуры рядовых кирпичных перемычек	Устанавливается проектом, но не менее 3 стержней	Визуальный	-
2.	Диаметр гладких стержней для армирования перемычек	Не менее 6	Измерительный	Штангенциркуль типа ШЦ-1 ГОСТ 166-89 Метр складной типа МСД-1, МСМ-82
3.	Глубина заделки в простенках гладких стержней, заканчивающихся крюками	Не менее 250	Измерительный	Штангенциркуль типа ШЦ-1 ГОСТ 166-89 Метр складной типа МСД-1, МСМ-82
4.	Толщина швов клинчатых перемычек:		Измерительный	Метр складной типа МСД-1; МСМ-82 Линейка 150 ГОСТ 427-75
	внизу	Не менее 5
	вверху	Не более 25
5.	Подвижность растворной смеси для кладки из пустотелого кирпича	Св. 4 до 8 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
5.	для кладки из обыкновенного кирпича	Св. 8 до 12 см включительно по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
6.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 ГОСТ 7484-78	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89

9. ПРОИЗВОДСТВО КЛАДКИ В ЗИМНИХ УСЛОВИЯХ

9.1 Контролируемые параметры и средства контроля

Таблица 1

№№ п.п.	Параметры	Предельные отклонения, мм и технологические требования	Метод и объем контроля	Средства измерения
1.	А. Кладка стен с противоморозными добавками. Условия применения добавок в растворы	В соответствии с СНиП 3.03.01-87 приложение 16	Регистрационный	-
2.	Б. Кладка на растворах без противоморозных добавок с последующим упрочнением конструкций прогревом		Измерительный	Психрометр типа ПБ-1А. ПБУ-1М
	Влажность воздуха в период прогрева утепленной части здания	Не более 70%
	Температура воздуха в наиболее охлажденных местах внутри прогреваемой части здания	У наружных стен на высоте 0,5 м от пола не ниже 10°С	Измерительный	Метр складной типа МСД-1, МСМ-82 Термометры бытовые типа ТБН-2, ТБН-3, ТБН-4 Термометр лабораторный типа ТЛ5 Термометр технический № 1 Лабораторное оборудование
	Нагружение прогретой кладки	Только после контрольных испытаний и установления требуемой прочности раствора отогретой кладки	Измерительный
3.	В. Кладка способом замораживания. Температура растворной смеси в момент ее укладки при скорости ветра до 6 м/с при среднесуточной температуре наружного воздуха, °С		Измерительный	Термометр технический ТЛ-5 № 1 Термометры бытовые ТБН-2, ТБН-3, ТБН-4 Термометр технический (угловой) № 1
	до минус 10	10
	от минус 11 до минус 20	15
	ниже минус 20	20
	При скорости ветра свыше 6 м/с и при среднесуточной температуре наружного воздуха
	до минус 10	5
	от минус 11 до минус 20	10
	ниже минус 20	15
	Разгрузка временного крепления или усиление перенапряженных участков кладки	Перед наступлением оттепели до начала оттаивания	В соответствии с проектом производства работ	-
4.	Подвижность растворной смеси для кладки из пустотелого кирпича	7 - 8 см по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
4.	для кладки из обыкновенного кирпича	9 - 13 см по глубине погружения стандартного конуса	Измерительный	Конус СтройЦНИЛ ПГР ГОСТ 25557-82
5.	Отклонение кирпича от номинальных размеров.	В соответствии с требованиями ГОСТ 379-95 ГОСТ 530-95 ГОСТ 7484-78	Измерительный	Линейка 150, 300 ГОСТ 427-75 Угольники поверочные 90° ГОСТ 3749-77 Штангенглубинометры ГОСТ 162-90 Штангенциркули ГОСТ 166-89
6.	Отклонение толщины стен	±15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
7.	Отклонение опорных поверхностей	-10	Измерительный, журнал работ	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
8.	Отклонение ширины простенков	-15	Измерительный, журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
9.	Отклонение ширины проемов	+15	Измерительный. журнал работ	Метр складной типа МСД-1; МСМ-82 Рулетка измерительная типа РЗ-2, РЗ-10, РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1
10.	Смещение вертикальных осей оконных проемов от вертикали	20	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400. ОТ600 ГОСТ 7948-80
11.	Смещение осей стены от разбивочных осей	10	Измерительный, журнал работ	Теодолит 2Т5К, 2Т30 ГОСТ 10529-96 Метр складной типа МСД-1; МСМ-82 Рулетка измерительная, типа РЗ-2, РЗ-10, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80
12.	Отклонение поверхности и углов кладки от вертикали		Измерительный, геодезическая исполнительная схема,	Теодолит 2Т5К; 2Т30 ГОСТ 10529-96 Отвесы типа ОТ100, ОТ200, ОТ400, ОТ600 ГОСТ 7948-80 Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	на один этаж	10
	на здание высотой более двух этажей	30
13.	Отклонение толщины швов кладки:		Измерительный, журнал работ	Линейка 150, 300 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	горизонтальных	-2; +3.
	вертикальных	-2; +2.
14.	Отклонение рядов кладки от горизонтали на 10 м длины стены	15	Технический осмотр, геодезическая исполнительная схема	Нивелир типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Шнур разметочный типа ИР-749 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
15.	Неровности на вертикальной поверхности кладки, обнаруженные при накладывании рейки длиной 2 м	10	Технический осмотр, журнал работ	Рейка контрольная КРД-2 Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
16.	Отклонения размеров сечения вентиляционных каналов	±5	Измерительный, журнал работ	Линейка 150, ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
17.	Полнота заполнения швов кирпичной кладки	Швы должны быть заполнены раствором	Технический осмотр, журнал работ	-
18.	Толщина швов кирпичной кладки;		Измерительный, журнал работ	Линейка 150 ГОСТ 427-75 Метр складной типа МСД-1; МСМ-82
	Вертикальных	10
	горизонтальных	12
19.	Разрывы по высоте возводимой кладки	Не более 1/2 этажа	Измерительный	Нивелиры типа Н3, Н3К, 2Н-10КЛ, 2Н-3Л ГОСТ 10528-90 Метр складной типа МСД-1; МСМ-82 Рулетки измерительные типа РЗ-2, РЗ-10; РЗ-20, ЗПКЗ-2АУТ/1, ЗПКЗ-5АУТ/1, ОПГЗ-10БУТ/1, ЗПКЗ-10АУТ/1

9.2. Регламент операционного контроля качества кладки, возводимой в зимних условиях

Таблица 2

Вид контроля	Входной										Операционный																					Приемочной
Контролируемые операции	Полнота проектной документации	Наличие конструкций перекрытий возводимого этажа	Применение химических добавок, исключающих вредные последствия, в том числе коррозию металла и высолы		Соответствие качества кирпича требованиям ГОСТ 530- 95, ГОСТ 379-95, ГОСТ 7484-78	Соответствие проектной марки раствора		Положения осей, отметок и геометрических размеров стен		Правильность выполнения перевязки рядов кладки	Правильность выполнения штрабы при вынужденных разрывах кладки	Установка креплений в местах примыкания ж.б. кон-ций к кладке	Наличие временных креплений закладных сб. ж б элементов до их защемления вышележащей кладкой	Количество применяемого кирпича-половняка	Вертикальность граней и углов кладки		Горизонтальность рядов кладки	Толщина швов и полнота заполнения их раствором	Горизонтальность и отметки верха кладки каждого этажа	Разность высот возводимой кладки на смежных захватках	Предельная высота возведения свободно стоящих стен	Допустимые отклонения в размерах и положении каменных конструкций в соответствии с требованиями СНиП 3.03.01-87	Вид применяемых противоморозных добавок и их количество		Влажность воздуха в период прогрева утепленной части здания		Температура воздуха внутри прогреваемой части здания	Нагружение прогретой кладки	Температура растворной смеси в момент ее укладки	Температурные условия твердения раствора и фиксация их в журнале	Разгрузка, временные крепления или усиление перенапряженных участков кладки	Наличие документации, удостоверяющей соответствие проекту элементов конструкций, скрытых в процессе производства строительно-монтажных работ	Правильность перевязки швов кладки, их толщина и заполнение, качество их расшивки	Горизонтальность рядов кладки, вертикальность углов кладки	Правильность устройства деформационных швов	Правильность устройства дымовых и вентиляционных каналов в стенах	Качество поверхностей фасадных стен	Геометрические размеры и положение конструкции
Объем контроля	Сплошной
Метод контроля	Регистрационный			Измерительный					Визуальный							Измерительный								Регистрационный		Измерительный		-	Измерительный		Регистрационный		Измерительный
Привлекаемые службы	-			Лаборатория			Геодезическая		-							Геодезическая		-	Геодезическая					Лаборатория							-			Геодезическая	-				Геодезическая

10. ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА

1. Порядок укладки кирпичей относительно друг друга должен соответствовать правилам разрезки кладки с перевязкой вертикальных швов.

2. При выполнении кладки необходимо соблюдать следующие правила разрезки, а именно:

каменная кладка из кирпича должна вестись рядами, с соблюдением максимально допустимого угла наклона силы, действующей на горизонтальный ряд кладки;

вертикальные плоскости разрезки кладки (продольные и поперечные) относительно постели должны быть взаимно перпендикулярны, при этом одна из них перпендикулярна, а другая параллельна лицевой поверхности кладки;

кладку следует вести с перевязкой вертикальных швов, сдвигая кирпич на четверть или половину длины по отношению к кирпичу нижележащего ряда.

3. Процесс кладки должен включать рабочие операции: установку порядовок, натягивание причалки для обеспечения правильности укладки кирпичей и рядов, подачу и раскладку кирпичей на стене, приготовление раствора, подачу раствора на стену и расстилание его, укладку наружной версты, укладку внутренней версты, укладку забутки, проверку правильности выполненного ряда кладки.

4. Каждая рабочая операция должна выполняться определенными инструментами - кельмой, растворной лопатой, расшивкой и молотком-кирочкой, а качество кладки проверяться контрольно-измерительным инструментом.

5. Транспортирование и подачу кирпича к месту укладки следует производить пакетами на поддонах или в контейнерах. Отклонения и дефекты кирпича не должны превышать показателей, приведенных ниже

Отклонения и дефекты	Кирпич керамический ГОСТ 530-95	Кирпич керамический лицевой ГОСТ 7484-78	Кирпич силикатный ГОСТ 379-95
Отклонения по длине, мм	±5	±4	±2
по ширине, мм	±4	±3	±2
по толщине, мм	±3	+3;-2	±2
по непараллельности граней, мм	-	-	+2
по неперпендикулярности граней и ребер, отнесенной к длине 120 мм, не более	±3	2	-
по непрямолинейности лицевых поверхностей и ребер, мм, не более по ложку	-	3	-
по тычку	-	2	-
Отбитость углов глубиной от 10 до 15 мм, шт.	2	-	3
Отбитость и притупленности ребер глубиной от 5 до 10 мм, шт.	-	-	3
Отбитость и притупленность ребер глубиной не более 10 мм и длиной от 10 до 15 мм, шт.	-	-	2
Отбитость или притупленность углов и ребер длиной от 5 до 15 мм, шт.	-	1	-
Отколы по наибольшему измерению от 3 до 10 мм, шт.	3	-	-
Шероховатости или срывы граней глубиной, мм	-	-	5
Трещины, протяженностью до 30 мм по постели (глубиной на всю толщину кирпича)	1	-	-
Трещины на всю толщину изделия протяженностью по постели до 40 мм,	-	-	1
Количество половняка в партии, %, не более	5	5	5

6. Кирпич при раскладке размещается на возводимой стене в следующем порядке: для поисковых рядов - параллельно стене или под небольшим углом к ней, для тычковых перпендикулярно оси стены. Для наружной версты кирпич раскладывается на внутренней половине стены, для внутренней - на наружной. Постель, предназначенная для укладки версты или забутки, не должна быть занята кирпичом.

7. Придание наружной поверхности кладки четкости рисунка и уплотнение раствора в швах должно достигаться расшивкой швов. Расшивку следует производить до схватывания раствора. Различные формы расшивки - прямоугольная, закругленная с выпуклостью наружу или вогнутая внутрь, односрезная, двухсрезная - должны иметь четкие очертания.

8. Укладку рядов кирпича следует начинать с наружной версты. Кладка конструкций и их элементов (стен, столбов, обрезов, напусков) независимо от системы перевязки должна начинаться и заканчиваться тычковым рядом.

Кирпичную кладку следует начинать с закреплением угловых и промежуточных порядовок. Они устанавливаются по периметру стен и выверяются по отвесу и уровню или нивелиру.

9. В процессе выполнения кладки (через 0,5-0,6 м) следует проверять вертикальность ее граней и углов и горизонтальность ее рядов с устранением обнаруженных отклонений в пределах яруса.

10. После окончания кладки каждого этажа следует производить инструментальную проверку горизонтальности и отметок верха кладки независимо от промежуточных проверок горизонтальности ее рядов.

11. Выдерживание кирпичных перемычек в опалубке должно производиться в сроки, указанные ниже.

Конструкции перемычек	Температура наружного воздуха, °С, в период выдерживания перемычек	Марка раствора	Продолжительность выдерживания перемычек на опалубке, сут, не менее
Рядовые и армокирпичные	До 5	М25 и выше	24
	-"- 10		18
	-"- 15		12
	-"- 20		8
	св.20		5
Арочные и клинчатые	До 5	То же	10
	-"- 10		8
	Св. 10		5

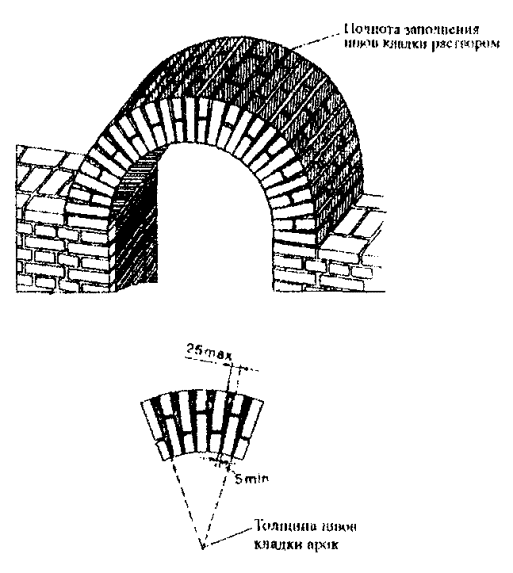

12. Кладка арок и сводов выполняется по проекту, содержащему рабочие чертежи опалубки для кладки сводов двоякой кривизны. Кладка арок и сводов производится от пят к замку одновременно с обеих сторон. Швы кладки необходимо полностью заполнять раствором. Верхнюю поверхность сводов двоякой кривизны толщиной в 1/4 кирпича в процессе кладки следует затирать раствором. При большей толщине сводов из кирпича швы кладки необходимо дополнительно заливать жидким раствором, при этом затирка раствором верхней поверхности сводов не производится.

Кладка сводов двоякой кривизны начинается не ранее, чем через 7 суток после окончания устройства их пят при температуре наружного воздуха выше 10°С. При температуре воздуха от 10 до 5°С этот срок увеличивается в 1,5 раза, от 5 до 1°С - в 2 раза.

Загрузка распалубленных арок и сводов при температуре воздуха выше 10°С допускается не ранее чем через 7 суток после окончания кладки. При температуре воздуха от 10 до 5°С этот срок увеличивается в 1,5 раза, от 5 до 1°С - в 2 раза.

Возведение арок, сводов и их пят в зимних условиях допускается при среднесуточной температуре не ниже минус 15°С на растворах с противоморозными добавками.

Волны сводов, возведенные при отрицательной температуре, выдерживаются в опалубке не менее 3 суток. Состав строительного раствора заданной марки для зимних работ, подвижность раствора, сроки сохранения подвижности устанавливает предварительно строительная лаборатория в соответствии с требованиями действующих нормативных документов и корректирует с учетом применяемых материалов.

13. Конструкции из кирпича в зимних условиях допускается возводить следующими способами:

с противоморозными добавками на растворах не ниже марки М50;

на обыкновенных без противоморозных добавок растворах с последующим своевременным упрочнением кладки прогревом;

способом замораживания на обыкновенных (без противоморозных добавок) растворах не ниже марки М10 при условии обеспечения достаточной несущей способности конструкции в период оттаивания (при нужной прочности раствора).

Возведение каменных конструкций методом замораживания разрешается при наличии в проекте указаний о возможности, порядке и условиях применения этого метода.

Для каменных конструкций, выполненных способом замораживания, должен быть определен способ оттаивания конструкций (искусственный или естественный) и указаны мероприятия по обеспечению устойчивости и геометрической неизменяемости конструкций на период оттаивания и набора прочности раствора.

14. Кирпичную кладку каменщик должен выполнять с перекрытий, инвентарных подмостей или настила лесов. За состоянием всех конструкций лесов и подмостей устанавливают систематическое наблюдение.

Кладку любого яруса стен выполняют так, чтобы уровень ее после каждого перемащивания подмостей находился на 15 см выше рабочего настила.

Все инструменты и приспособления нужно использовать в соответствии с их назначением.

Устройство кирпичных стен необходимо вести в полном соответствии с требованиями СНиП III-4-80 "Техника безопасности в строительстве".

Информационная система
«Ёшкин Кот»

1. ОБЩАЯ ЧАСТЬ

2. КЛАДКА СТЕН С РАСШИВКОЙ ШВОВ

3. КЛАДКА СТЕН БЕЗ РАСШИВКИ ШВОВ

4. ОБЛЕГЧЕННАЯ КЛАДКА СТЕН

5. КЛАДКА СТОЛБОВ

6. КЛАДКА СТЕН С АРМИРОВАНИЕМ

7. УСТРОЙСТВО ПЕРЕМЫЧЕК

8. КЛАДКА АРОК И СВОДОВ

9. ПРОИЗВОДСТВО КЛАДКИ В ЗИМНИХ УСЛОВИЯХ

10. ОБЯЗАТЕЛЬНЫЕ ОРГАНИЗАЦИОННО-ТЕХНОЛОГИЧЕСКИЕ ПРАВИЛА

Информационная система«Ёшкин Кот»

Информационная система
«Ёшкин Кот»
