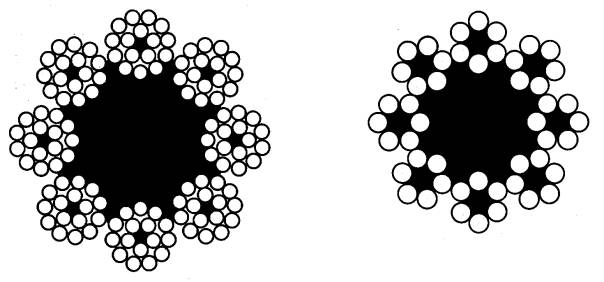

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАНАТЫ ДВОЙНОЙ СВИВКИ
ТИПА ТК КОНСТРУКЦИИ 8
×16(0+5+11)+9 о. с.
ТИПА ЛК О КОНСТРУКЦИИ 8
×6(0+6)+9 о.с.

Сортамент

Two lay rope type TK construction 8×16(0+5+11)+9 о. с.,
type
ЛК-О construction 8×8(0+6)+9 о. с.
Dimensions

ГОСТ
3097-80

Взамен
ГОСТ 3098-66,
ГОСТ 3097-66

Издание с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1991 г. (ИУС 2-87, 2-92).

Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1835 дата введения установлена

01.01.82

Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.91 № 1752

1. Настоящий стандарт распространяется на стальные канаты двойной свивки с точечным касанием проволок в прядях типа ТК и линейным касанием проволок в прядях типа ЛК-О с девятью органическими сердечниками.

2. Канаты подразделяются по признакам

по назначению:

грузовые - Г;

по механическим свойствам марок: ВК, В, 1;

по виду покрытия поверхности проволок в канате:

из проволоки без покрытия,

из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;

по сочетанию направлений свивки элементов каната:

крестовой,

односторонней - О;

по способу свивки:

нераскручивающиеся - Н;

раскручивающиеся;

по точности изготовления:

нормальной,

повышенной - Т;

по степени уравновешенности:

рихтованные - Р,

нерихтованные.

Примеры условных обозначений

Канат диаметром 4,6 мм, грузового назначения, из проволоки без покрытия, марки 1, правой крестовой свивки, нераскручивающийся, нерихтованный повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 4,6-Г-1-H-Т-1770 ГОСТ 3097-80.

То же, диаметром 4,6 мм, грузового назначения, проволоки В, оцинкованный по группе ОЖ, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1770 Н/мм2 (180 кгс/мм2):

Канат 4,6-Г-В-ОЖ-Л-О-Н-Т-1770 ГОСТ 3097-80

3. Диаметр каната и основные параметры его должны соответствовать указанным в таблице.

Диаметр, мм

Расчетная площадь сечения всех проволок, мм2

Ориентировочная масса 1000 м смазанного каната, кг

Маркировочная группа, Н/мм2 (кгс/мм2)

каната

проволоки

1770(180)

1860(190)

1960(200)

Разрывное усилие, Н, не менее

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

суммарное всех проволок в канате

каната в целом

4,6

128 проволок 0,26

6,80

76,0

11950

10100

12650

10700

13300

11300

10,2

48 проволок 0,90

30,54

341,0

53850

43900

56850

43850

59850

47800

Примечание. Канат из оцинкованной проволоки групп Ж и ОЖ диаметром 10,2 мм маркировочной группы 1960 Н/мм2 (200 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.

2, 3 (Измененная редакция, Изм. № 2).

4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
