МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|

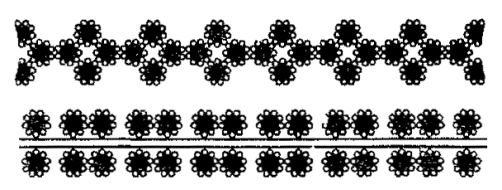

КАНАТ ПЛОСКОЙ КОНСТРУКЦИИ Сортамент Flat rope construction 8×4×9(0+9)+32
о. с. |
ГОСТ
|
Издание с Изменениями № 1, 2, утвержденными в ноябре 1986 г., ноябре 1992 г. (ИУС 2-87, 2-92).
Постановлением Государственного комитета СССР по стандартам от 23 апреля 1980 г. № 1835 дата введения установлена
01.01.82
Проверен в 1991 г. Ограничение срока действия снято Постановлением Госстандарта от 22.11.1991 № 1752
1. Настоящий стандарт распространяется на плоские стальные канаты с тридцатью двумя органическими сердечниками.
2. Канаты подразделяются по признакам
по назначению:
грузолюдские - ГЛ,
грузовые - Г;
по механическим свойствам марок: ВК, В, 1;
по виду покрытия поверхности проволок в канате:
из проволоки без покрытия,
из оцинкованной проволоки в зависимости от поверхностной плотности цинка: С, Ж, ОЖ;
по способу свивки:
нераскручивающиеся - Н;
по точности изготовления;
нормальной,
повышенной - Т.
по степени уравновешенности:
рихтованные - Р,
нерихтованные.
Примеры условных обозначений
Плоский канат шириной 139 мм, грузового назначения, из проволоки без покрытия, марки В, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):
Канат 139-Г-В-Н-Т-1370 ГОСТ 3092-80
То же, шириной 170 мм, грузового назначения, марки 1, оцинкованный по группе Ж, нераскручивающийся, нерихтованный, повышенной точности, маркировочной группы 1370 Н/мм2 (140 кгс/мм2):
Канат 170-Г-1-Ж-Н-Т-1370 ГОСТ 3092-80
3. Размер канатов и основные параметры его должны соответствовать указанным в таблице.
|
Размеры каната, мм |
Диаметр проволоки, мм 288 проволоки |
Расчетная площадь сечения всех проволок, мм2 |
Ориентировочная масса 1000 м смазанного каната, кг |
Маркировочная группа, Н/мм2 (кгс/мм2) |
|||||||
|
1370(110) |
1470(150) |
1570(160) |
1670(170) |
1770(180) |
1860(190) |
1960(200) |
|||||
|
ширина |
толщина |
Суммарное разрывное усилие всех проволок в канате, 11, не менее |
|||||||||
|
124 |
20,0 |
1,60 |
579,05 |
6050,0 |
794000 |
851000 |
907500 |
964500 |
1020000 |
1075000 |
1130000 |
|
139 |
22,5 |
1,80 |
732,87 |
7695,0 |
1005000 |
1075000 |
1145000 |
120000 |
1290000 |
1360000 |
1435000 |
|
145 |
23,5 |
1,90 |
816,56 |
8560,0 |
1120000 |
1200000 |
1280000 |
1360000 |
1440000 |
1520000 |
1600000 |
|
154 |
25,0 |
2,00 |
904,75 |
9430,0 |
1240000 |
1325000 |
141500 |
1505000 |
1595000 |
1680000 |
1770000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
170 |
27,5 |
2,20 |
1094,77 |
11500,0 |
1500000 |
1605000 |
1715000 |
1820000 |
1930000 |
2035000 |
2145000 |
|
186 |
30,0 |
2,40 |
1302,88 |
13610,0 |
1785000 |
1915000 |
2040000 |
2170000 |
2295000 |
2425000 |
2550000 |
|
202 |
33,0 |
2,60 |
1529,05 |
16000,0 |
2095000 |
2245000 |
2395000 |
2545000 |
2695000 |
2845000 |
2995000 |
|
217 |
35,5 |
2,80 |
1773,36 |
18550,0 |
2430000 |
2605000 |
2780000 |
2950000 |
3125000 |
3300000 |
3475000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
233 |
38,0 |
3,00 |
2035,76 |
21260,0 |
2790000 |
2990000 |
3190000 |
3390000 |
3590000 |
3790000 |
3990000 |
Примечание. Канаты, разрывное усилие которых приведено слева от жирной линии, изготовляют из проволоки без покрытия и оцинкованной. При этом канаты из оцинкованной проволоки групп Ж и ОЖ шириной 233 мм маркировочной группы 1470 Н/мм2 (150 кгс/мм2), 170-233 мм маркировочной группы 1570 Н/мм2 (160 кгс/мм2), 170-217 мм маркировочной группы 1670 Н/мм2 (170 кгс/мм2), 124-186 мм маркировочной группы 1770 Н/мм2 (180 кгс/мм2) изготовляют по согласованию изготовителя с потребителем.
Канаты, разрывное усилие которых приведено справа от жирной линии, изготовляют из проволоки без покрытия. Допускается по согласованию изготовителя с потребителем изготовление канатов из оцинкованной проволоки.
2, 3 (Измененная редакция, Изм. № 1, 2).
4. Технические требования, правила приемки, методы испытаний, упаковка, маркировка, транспортирование и хранение по ГОСТ 3241-91.
