ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ЦЕНТРОБЕЖНЫЕ ПИТАТЕЛЬНЫЕ

ОСНОВНЫЕ ПАРАМЕТРЫ

ГОСТ 22337-77

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НАСОСЫ ЦЕНТРОБЕЖНЫЕ ПИТАТЕЛЬНЫЕ

Основные параметры

Centrifugal feed pumps. Basic parameters

ГОСТ
22337-77

Дата введения 01.01.78

1. Настоящий стандарт распространяется на многоступенчатые, секционные, горизонтальные питательные центробежные насосы (ПЭ) с приводом от электродвигателя с синхронной частотой вращения 50 с-1 (3000 об/мин), предназначенные для питания водой стационарных паровых котлов с абсолютным давлением пара 3,9; 9,8; 13,7; 25 МПа (40, 100, 140, 255 кгс/см2).

2. Вода должна иметь водородный показатель рН 7 - 9,2, температуру не более 438 К (165 °С) и не содержать твердых частиц.

3. Типоразмеры и основные параметры насосов должны соответствовать указанным в таблице.

(Измененная редакция, Изм. № 1).

4. Для насосов с подачей 0,105 м3/с (380 м3/ч) и выше допускается применять гидромуфты.

Для насоса типоразмера ПЭ 600-300 должны применяться гидромуфта и мультипликатор.

5. Рабочие части характеристик насосов Q - Н должны соответствовать указанным на чертеже.

6. Насосы должны иметь постоянную падающую напорную характеристику в интервале подач от 30% до номинальной. При этом максимальный напор не должен превышать величину напора при номинальной подаче более чем на 22 %.

7. Насосы с подачей 0,105 м3/с (380 м3/ч) и выше, а также насос типоразмера ПЭ 250-180 должны допускать отбор воды от промежуточной ступени до 10 %. от номинальной подачи с давлением 3,9 - 7,4 МПа (40 - 75 кгс/см2) при работе в номинальном режиме. В интервале подач от 30 % до номинальной значения давлений отбора должны быть выше указанного не более чем на 22 %.

Примечание. Давление отбора указано без учета давления на входе в насос.

Типоразмеры

Подача Q

Напор Н, м, (пред. откл. ± 3 %)

Давление насоса

Давление на входе в насос, не более

Допускаемый кавитационный запас, м

КПД, %, не менее

Мощность, кВт

Масса, кг, не более

Габаритные размеры, мм, не более

м3/с

м3/ч

МПа

кгс/см2

МПа

кгс/см2

Ширина

Длина

Высота

ПЭ 65-40

(ПЭ 65-42)

0,018

65

440

3,9

40

0,68

7

4

66

106

1090

840

1755

910

ПЭ 65-53

(ПЭ 65-56)

0,018

65

580

5,2

53

0,68

7

4

66

140

1150

845

1900

930

ПЭ 100-53

(ПЭ 100-56)

0,028

100

580

5,2

53

0»68

7

4

69

206

1390

1200

1975

1100

ПЭ 150-53

(ПЭ 150-56)

0,042

150

580

5,2

53

0,68

7

5

71

301

2090

1020

2110

1240

ПЭ 150-63

(ПЭ 150-67)

0,042

150

700

6„2

63

0,68

7

5

71

364

2170

1120

2225

1010

ПЭ 150-145

0,042

150

1580

14,2

145

0,68

7

8

71

825

3760

1120

2585

1205

ПЭ 250-45

(ПЭ 250-50)

0,069

250

500

4,4

45

0,68

7

9

75

410

2180

1140

1745

1180

ПЭ 250-180

0,069

250

1975

17,6

180

0,78

8

11

75

1625

6820

1650

3355

1430

ПЭ 270-150

0,075

270

1650

14,7

150

0,78

8

11

76

1445

6000

1650

2905

1430

ПЭ 380-185

0,105

380

2030

18,1

185

0,98

10

9

78

2445

10J20

1550

3300

1735

ПЭ 380-200

0,105

380

2190

19,6

200

0,98

10

9

78

2640

11000

1550

3300

1735

ПЭ 580-185

0,139

500

1975

17,6

180

0,98

10

9

79

3090

10760

1550

3300

1735

0,161

580

2030

18,1

185

81

3590

ПЭ 580-195

0,161

580

2150

19,1

195

0,98

10

9

81

3800

10760

1550

3300

1735

ПЭ 600-300

0,167

600

3290

29,4

300

2,35

24

150

77

6360

12690

1970

3875

2010

ПЭ 720-185

0,200

720

2030

18,1

185

0,98

10

15

82

4400

10940

1550

3300

1735

ПЭ 780-185

0,217

780

2030

18,1

185

0,98

10

15

80

4890

16380

1700

3760

1890

ПЭ 780-210

0,217

780

2330

20,6

210

0,98

10

15

80

5615

16600

1700

3760

1890

Примечания:

1. Параметры насосов с давлением 17,6 МПа (180 кгс/см2) и выше указаны без учета отбора воды от промежуточной ступени насоса.

2. Параметры насоса ПЭ 580-185 .при подаче 0,139 м3/с (500 м3/ч) достигаются обточкой рабочих колес.

3. В скобках указаны типоразмеры насосов, действующих до введения настоящего стандарта.

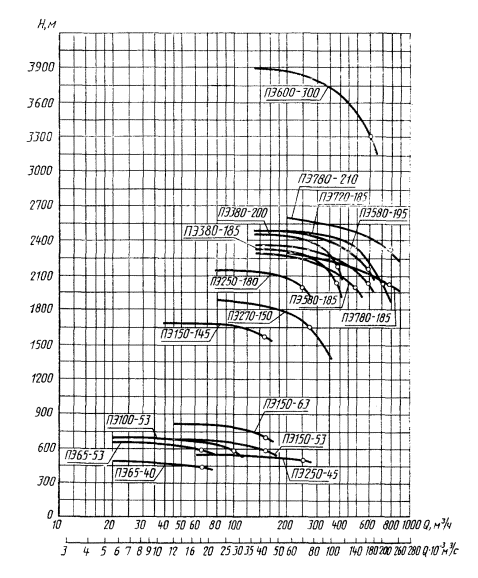

Рабочие части характеристик Q - H

Пример условного обозначения центробежного питательного насоса ПЭ с подачей 0,105 м3/с (380 м3/ч) и давлением 18,1 МПа (185 кгс/см2):

Насос ПЭ 380-185 ГОСТ 22337-77.

4. - 7. (Измененная редакция, Изм. № 2).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения

РАЗРАБОТЧИКИ

Б. И. Остапенко (руководитель темы); П. Н. Ворона; В. К. Вальчук; А. В. Василенко; В. Л. Лысенко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.01.77 № 230

3. ВЗАМЕН ГОСТ 7363-65 в части основных параметров

4. Ограничение срока действия снято по протоколу Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 2-93)

5. ПЕРЕИЗДАНИЕ (октябрь 1994 г.) с Изменениями № 1, 2, утвержденными в феврале 1981 г., июне 1987 г. (ИУС 5-81, 9-87)
