ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАСОСЫ ЦЕНТРОБЕЖНЫЕ
МНОГОСТУПЕНЧАТЫЕ СЕКЦИОННЫЕ
ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ
ГОСТ 10407-88
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАСОСЫ
ЦЕНТРОБЕЖНЫЕ Типы и основные параметры Centrifugal multistage segmental pumps. |
ГОСТ |
Дата введения 01.01.90
Настоящий стандарт распространяется на центробежные многоступенчатые секционные насосы, предназначенные для перекачивания воды, и устанавливает типы насосов в зависимости от свойств перекачиваемой воды и их основные параметры.
1. Насосы должны изготавливаться следующих типов:
ЦНС - насосы для перекачивания воды, имеющей водородный показатель рН 7 - 8,5, с массовой долей механических примесей не более 0,1 %, размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 ГПа, температурой не более 318 К (45 °С);
ЦНСг - то же, с температурой не более 378 К (105 °С);
ЦНСс - насосы в однокорпусном исполнении для перекачивания агрессивных нефтепромысловых вод, в том числе сероводородосодержащих с массовой долей механических примесей не более 0,1 %, размером твердых частиц не более 0,1 мм, микротвердостью не более 1,47 ГПа, температурой не более 333 К (60 °С);
ЦНс - то же, в двухкорпусном исполнении.
2. Насосы должны изготавливаться в климатическом исполнении УХЛ, категория размещения при эксплуатации 4 по ГОСТ 15150-69.
3. Основные параметры насосов для номинального режима должны соответствовать указанным в таблице.
4. Условное обозначение насосов должно соответствовать структурной схеме, приведенной в приложении 1.
5. Рабочие части характеристик Q - Н насосов приведены в приложении 2.
|
Типоразмер |
Подача, Q |
Напор Н, м (предельное отклонение |
Частота вращения (синхронная) |
Допускаемый кавитационный запас, м, не более |
КПД, %, не менее |
Масса, кг, не более |
|||
|
м3/с |
м3/ч |
с-1 |
об/мин |
||||||
|
ЦНС 38-44 (ЦНСг 38-44) |
36 3113 0800 (36 3113 2500) |
0,0106 |
38 |
44 |
53 |
3000 |
3,6 |
67 |
178 |
|
ЦНС 38-66 (ЦНСг 38-66) |
3:6 3113 0810 (36 3113 2510) |
66 |
198 |
||||||
|
ЦНС 38-88 (ЦНСг 38-88) |
36 3113 0820 (36 3113 2520) |
88 |
219 |
||||||
|
ЦНС 38-110 (ЦНСг 38-110) |
36 3113 0830 (36 3113 2530) |
110 |
69 |
239 |
|||||
|
ЦНС 38-132 (ЦНСг 38-132) |
36 3113 0840 (36 3113 2540) |
132 |
259 |
||||||
|
ЦНС 38-154 (ЦНСг 38-154) |
36 3113 0850 (36 3113 2550) |
154 |
28,0 |
||||||
|
ЦНС 38-176 (ЦНСг 38-176) |
36 3113 0860 (36 3113 2560) |
176 |
300 |
||||||
|
ЦНС 38-198 (ЦНСг 38-198) |
36 3113 0870 (36 3113 2570) |
19i8 |
321 |
||||||
|
ЦНС 38-220 (ЦНСг 38-220) |
36 3113 0880 (36 3113 2580) |
220 |
341 |
||||||
|
ЦНС 60-66 (ЦНСг 60-66) |
36 3113 5610 (36 3113 2590) |
0,0167 |
60 |
66 |
50 |
3000 |
4,5 |
69 |
209 |
|
ЦНС 60-99 (ЦНСг 60-99) |
36 3113 5620 (36 3113 2600) |
99 |
233 |
||||||
|
ЦНС 60-132(ЦНСг 60-132) |
3.6 3,113 5630 (36 3113 2610) |
132 |
258 |
||||||
|
ЦНС 60-165(ЦНСг 60-165) |
3,6 3113 5640 (36 3113 2620) |
165 |
71 |
282 |
|||||
|
ЦНС 60-198 (ЦНСг 60-198) |
36 3113 5650 (36 3113 2630) |
198 |
3,05, |
||||||
|
ЦНС 60-231 (ЦНСг 60-231) |
36 3113 5660 (36 3113 2640) |
231 |
331 |
||||||
|
ЦНС 60-264 (ЦНСг 60-264) |
36 3113 5680 (36 3113 2650) |
264 |
356 |
||||||
|
ЦНС 60-297 (ЦНСг 60-297) |
36 3113 5690 (36 3113 2660) |
297 |
380 |
||||||
|
ЦНС 60-330 (ЦНСг 60-330) |
36 3113 5700 (36 3113 2670) |
330 |
405 |
||||||
|
ЦНс 63-10000 |
0,0175 |
63 |
1000 |
78 |
4380 |
12 |
55 |
2800 |
|
|
ЦНс 63-1500 |
0,0175 |
63 |
1500 |
86,2 |
5170 |
15 |
54 |
2800 |
|
|
ЦНс 63-2000 |
0,0175 |
63 |
2000 |
96,2 |
5770 |
15 |
53 |
2800 |
|
|
ЦНс 63-3000 |
0,0175 |
63 |
3000 |
116,3 |
6980 |
22 |
52 |
2800 |
|
|
ЦНс 105-1000 |
0,0292 |
105 |
1000 |
61,3 |
3680 |
12 |
67 |
2800 |
|
|
ЦHc 105-1500 |
0,0292 |
105 |
1500 |
73 |
4080 |
15 |
66 |
2800 |
|
|
ЦНс 105-2000 |
0,0292 |
105 |
2000 |
86,2 |
5170 |
18 |
63 |
2800 |
|
|
ЦНс 105-3000 |
0,0292 |
105 |
3000 |
96,2 |
5770 |
22 |
60 |
2800 |
|
|
ЦНС 180-1050 |
36 3152 1510 |
0,05 |
180 |
1050 |
50 |
3000 |
7 |
73 |
3200 |
|
ЦНС 180-1422 |
36 3152 1540 |
0,05 |
180 |
1422 |
50 |
3000 |
7 |
73 |
3700 |
|
ЦHC 180-1900 |
36 3152 1560 |
0,05 |
180 |
1900 |
50 |
3000 |
7 |
73 |
4560 |
|
ЦНСс 180-1050 (ЦНС 180-1050М) |
36 3152 0890 |
0,05 |
180 |
1050 |
50 |
3000 |
7 |
71 |
3300 |
|
ЦНСс 180-1422 (ЦНС 180-1422М) |
36 3152 3320 |
0,05 |
180 |
1422 |
50 |
3000 |
7 |
71 |
3900 |
|
ЦНСс 180-1900 (ЦНС 180-1900 М) |
36 3152 3310 |
0,05 |
180 |
1900 |
50 |
3000 |
7 |
71 |
4670 |
|
ЦНС 500-1040 |
36 3,113 6910 |
0,139 |
500 |
1040 |
50 |
3000 |
16 |
79 |
4410 |
|
ЦНС 630-1700 (ЦНС 500-1900) |
36 3152 2130 |
0,175 |
630 |
1700 |
50 |
3000 |
16 |
80 |
6910 |
|
ЦНс 630-1700 |
0,175 |
630 |
1700 |
50 |
3000 |
14 |
80 |
7000 |
|
)Примечание. В скобках (для справок) указаны обозначения насосов, действовавшие до введения настоящего стандарта.
ПРИЛОЖЕНИЕ 1
Обязательное
СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСА
1 - тип насоса;
2 - подача насоса, м3/ч;
3 - напор насоса, м;
4 - порядковый номер модернизации.
Пример условного обозначения центробежного многоступенчатого секционного насоса для перекачивания агрессивных нефтепромысловых вод, в том числе сероводородосодержащих, с подачей 0,05 м3/с (180 м3/ч) и напором 1900 м:
Насос ЦНСс 180-1900
То же, с первой модернизацией:
ЦНСс 180-1900-1.
ПРИЛОЖЕНИЕ 2
Справочное

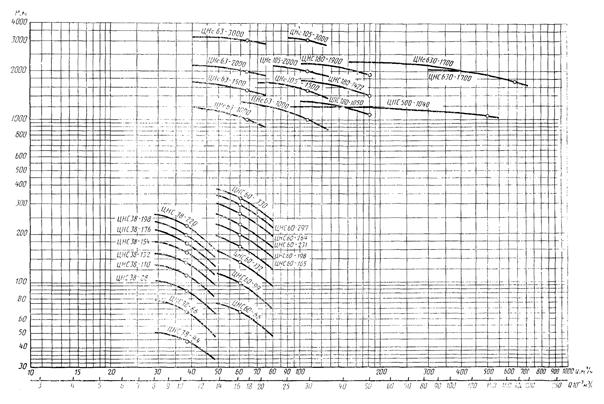

Рабочие части характеристик Q - Н
Примечания:
1. Характеристики насосов ЦНСг аналогичны характеристикам насосов ЦНС для тех же параметров.
2. Характеристики насосов ЦНСс 180-1050 … 1900 аналогичны характеристикам насосов ЦНС 180-1050 … 1900.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
ИСПОЛНИТЕЛИ
Г. М. Малашенко (руководитель темы); О. Ф. Лясин; Г. В. Визенков; В. П. Недоспасов; Б. И. Остапенко; Н. А. Кузьмук; М. Н. Иванов; В. К. Голованов; В. С. Александров; В. В. Жестеров.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.02.88 № 333.
3. Срок первой проверки - 1993 г., периодичность проверки 5 лет.
4. ВЗАМЕН ГОСТ 10407-83.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который дана ссылка |
Номер пункта |
