ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
НАСОСЫ ЦЕНТРОБЕЖНЫЕ
КОНДЕНСАТНЫЕ
ПАРАМЕТРЫ И РАЗМЕРЫ
ГОСТ 6000-88
ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
НАСОСЫ
ЦЕНТРОБЕЖНЫЕ Параметры и размеры Condensate centrifugal pumps. |
ГОСТ |
Дата введения 01.01.90
Настоящий стандарт распространяется на центробежные конденсатные насосы (далее - насосы) горизонтального (Кс) или вертикального (КсВ) исполнения, предназначенные для перекачивания конденсата в пароводяных сетях электростанций, работающих на органическом топливе, а также жидкостей, сходных с конденсатом по вязкости, химической активности и содержанию твердых частиц.
Конденсат должен иметь водородный показатель рН 6,8 - 9,2 и не должен содержать твердых частиц размером более 0,1 мм и концентрацией не более 5 мг/л.
1. Параметры насосов в номинальном режиме работы и размеры должны соответствовать указанным в таблице.
2. Насосы должны иметь постоянно падающую напорную характеристику в диапазоне подач от 20 до 110 % номинальной.
3. Структурная схема и примеры условного обозначения насосов приведены в приложении 1.
4. Для расширения области применения насосов допускается изменять подачу и напор в пределах полей Q - Н, приведенных в приложении 2, за счет обточки рабочих колес по наружному диаметру. Параметры насосов с обточенными (по необходимости) рабочими колесами указывают в технических условиях на конкретный типоразмер насоса. Количество обточек, выполняемых предприятием-изготовителем, должно быть не более 2, При необходимости обточки рабочих колес выполняют потребители по рекомендации предприятия-изготовителя. При этом допускается снижение КПД не более чем на 3 %.
|
Типоразмер |
Подача |
Напор, м + 5 - 3 |
Допускаемый кавитационный запас, м |
Давление на входе в насос, не более |
Частота вращения |
КПД, %, не менее |
Температура перекачиваемой жидкости, не более |
Габаритные размеры, мм, не более |
Масса, кг, не более |
||||||
|
м3/с |
м3/ч |
МПа |
кгс/см2 |
с-1 |
об/мин |
К |
°С |
Длина |
Ширина |
Высота |
|||||
|
Кс 12-50 |
0,003 |
12 |
50 |
1,6 |
0,39 |
4,0 |
48,3 |
2900 |
- |
398 |
125 |
- |
- |
- |
- |
|
Кс 12-110 |
110 |
||||||||||||||
|
Кс 20-50 |
0,006 |
20 |
50 |
1,8 |
|||||||||||
|
Кс 20-110 |
110 |
||||||||||||||
|
Кс 32-150 |
0,009 |
32 |
150 |
1,6 |
0,98 |
10,0 |
66,0 |
433 |
160 |
980 |
595 |
590 |
200 |
||
|
Кс 5050-55 |
0,014 |
50 |
55 |
48,7 |
2920 |
65,0 |
398 |
125 |
915 |
600 |
600 |
300 |
|||
|
Кс 50-110 |
110 |
1005 |
330 |
||||||||||||
|
Кс 80-155 |
0,022 |
80 |
155 |
49,0 |
2940 |
70,0 |
433 |
160 |
1100 |
370 |
|||||
|
КсВ 125-55 |
0,035 |
125 |
55 |
1,8 |
0,39 |
4,0 |
49,2 |
2950 |
76,0 |
398 |
125 |
680 |
650 |
985 |
460 |
|
КсВ 125-140 |
140 |
73,0 |
1015 |
480 |
|||||||||||
|
КсВ 200-130 |
0,056 |
200 |
130 |
2,3 |
0,98 |
10,0 |
49,0 |
2940 |
73,5 |
960 |
900 |
1410 |
1080 |
||
|
КсВ 320-160 |
0,089 |
320 |
160 |
1,6 |
24,7 |
1480 |
76,5 |
413 |
140 |
1400 |
1200 |
2100 |
2450 |
||
|
КсВ 500-85 |
0,139 |
500 |
85 |
16,4 |
985 |
77,0 |
398 |
125 |
1480 |
1500 |
2250 |
3130 |
|||
|
КсВ 500-150 |
150 |
2,5 |
24,7 |
1480 |
78,0 |
3050 |
|||||||||
|
КсВ 500-220 |
220 |
2300 |
3650 |
||||||||||||
|
КсВ 1150-90 |
0,319 |
1150 |
90 |
3,0 |
0,245 |
2,5 |
80,0 |
343 |
70 |
1550 |
1570 |
2730 |
4100 |
||
|
КсВ 1250-45 |
0,347 |
1250 |
45 |
79,0 |
398 |
125 |
2690 |
3300 |
|||||||
|
КсВ 1500-140 |
0,417 |
1500 |
140 |
4,0 |
80,5 |
1700 |
1800 |
4465 |
8000 |
||||||
Примечания:
1. Допускаемый кавитационный запас для насосов горизонтального исполнения указан относительно оси насоса; для насосов вертикального исполнения - относительно оси входного патрубка (при боковом расположении патрубка) или относительно опорной плоскости насоса (при осевом подводе).
2. Неуказанные значения КПД, габаритных размеров и массы будут внесены в таблицу после освоения насосов соответствующих типоразмеров.
ПРИЛОЖЕНИЕ 1
Обязательное

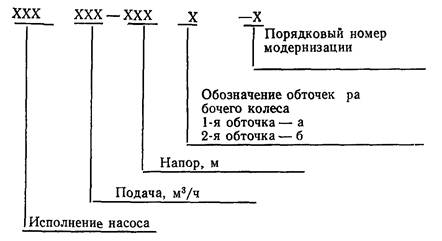

СТРУКТУРНАЯ СХЕМА УСЛОВНОГО ОБОЗНАЧЕНИЯ НАСОСА
Пример условного обозначения насоса центробежного конденсатного вертикального исполнения с подачей 0,056 м3/с (200 м3/ч), напором 130 м:
КсВ 200-130
То же, с первой обточкой рабочего колеса и первой модернизацией:
КсВ 200-130а-1
Пример условного обозначения насоса центробежного конденсатного горизонтального исполнения с подачей 0,006 м3/с (20 м3/ч), напором 50 м:
Кс 20-50
то же, со второй обточкой рабочего колеса и второй модернизацией:
Кс 20-506-2
ПРИЛОЖЕНИЕ 2
Справочное

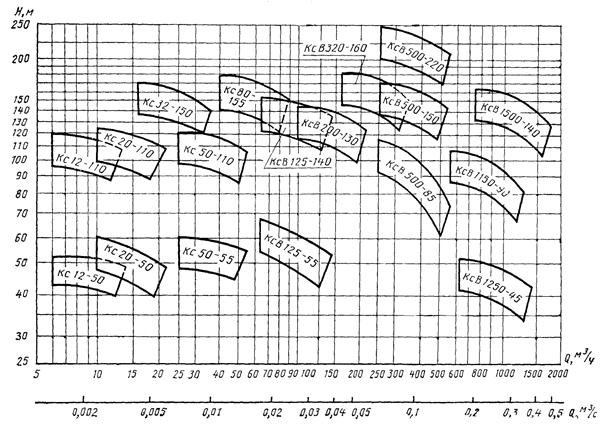

Поля Q - H
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР
РАЗРАБОТЧИКИ
О. Ф. Лясин (руководитель темы); Г. М. Малашенко; Н. Т. Черкасских; В. П. Недоспасов; В. В. Белов; А. В. Ширяев; М. В. Макарова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 25.11.88. № 3822
3. Срок проверки- 1994 г.,
периодичность проверки - 5 лет
4. ВЗАМЕН ГОСТ 6000-79
