Центральный научно-исследовательский и
проектно-экспериментальный институт промышленных зданий и сооружений
ЦНИИпромзданий
РЕКОМЕНДАЦИИ
ПО НАЗНАЧЕНИЮ АЭРОДИНАМИЧЕСКИХ
КОЭФФИЦИЕНТОВ ПРИ ОПРЕДЕЛЕНИИ
ВЕТРОВОЙ НАГРУЗКИ НА ПОКРЫТИЯ
ОДНОЭТАЖНЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ
(к СНиП 2.01.07-85)
Москва 1992
Рекомендации по назначению аэродинамических коэффициентов при определении ветровой погрузки на покрытия одноэтажных зданий промышленных предприятий (к СНиП 2.01. 07-85).- М.: ЦНИИпромзданий, 1992.
Настоящие рекомендации разработаны в развитие п. 6.6 СНиП 2.01.07-85 институтом ЦННИпромзданий (В.П. Брикса - Брестская лаборатория, А.Я.Розенблюм - отдел несущих конструкции одноэтажных зданий) при участии ЦНИИСК им. Кучеренко (А.Н.Попов) на основе результатов специально поставленных аэродинамических испытаний, проведенных с целью уточнения значений аэродинамических коэффициентов при определении ветровой нагрузки.
Для работников проектных и научно-исследовательских организаций в области строительства.
Аэродинамические коэффициенты внешнего давления С (соответствующие коэффициентам Се по СНиП 2.01.07-85), приведенные в настоящих рекомендациях, следует использовать при определении ветровой нагрузки на покрытия одноэтажных зданий промышленных предприятии, геометрические параметры которых находятся в следующих пределах:
- угол между горизонтальной плоскостью и покрытием a - от 3 до 10°;
- отношение высоты здания к его пролету Н/L - от 0,3 до 0,6;
- отношение высоты фонаря к пролету здания h/L- от 0,1 до 0,2;
- отношение пролета фонаря к пролету здания а/L- от 0,3 до 0,5.
Рекомендуемые аэродинамические коэффициенты С для покрытий одноэтажных зданий приведены на схемах 1-6. Знак "плюс" у коэффициентов С соответствует направлению давления ветра на соответствующую поверхность, знак "минус" - от поверхности.
Для многопролетных зданий с фонарными надстройками коэффициенты С следует определять по схеме 6, принимая их для пятого, шестого и т.д. пролетов как дли четвертого пролета схемы.
Промежуточные значения коэффициентов С следует определять линейной интерполяцией.
Для наветренной, подветренной и боковых стен здании, a также покрытий многопролетных зданий без фонарных надстроек коэффициенты С следует определять в соответствии с указаниями СНиП 2.01.07-85.
При расчете креплений элементов в углах здания и по внешнему контуру покрытия следует учитывать местное отрицательное давление ветра с коэффициентом С = -2,0, распределенное вдоль поверхности на ширине 2,0 м.

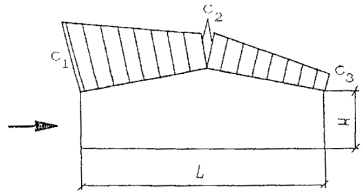

Схема 1
Таблица 1
|
А |
Коэффициенты С |
||
|
С1 |
С2 |
С3 |
|
|
0,3 |
-1,30 |
-0,50 |
-0,30 |
|
0,5 |
-1,25 |
-0,60 |
-0,35 |
|
0,6 |
-1,20 |
-0,65 |
-0,40 |

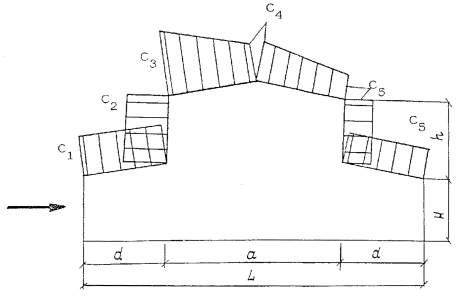

Схема 2
Таблица 2
|
H/L |
h/L |
a/L |
Коэффициенты С |
||||
|
C1 |
C2 |
C3 |
C4 |
C5 |
|||
|
0,3 |
0,1 |
0,3 |
-0,35 |
0 |
-0,95 |
-0,55 |
-0,35 |
|
0,5 |
-0,30 |
-0,05 |
-1,15 |
-0,55 |
-0,35 |
||
|
0,2 |
0,3 |
0,20 |
0,60 |
-0,70 |
-0,60 |
-0,40 |
|
|
0,5 |
0,25 |
0,55 |
-0,80 |
-0,65 |
-0,45 |
||
|
0,5 |
0,1 |
0,3 |
-0,60 |
-0,20 |
-0,85 |
-0,55 |
-0,35 |
|
0,5 |
-0,55 |
-0,25 |
-1,10 |
-0,60 |
-0,35 |
||
|
0,2 |
0,3 |
0 |
0,60 |
-0,70 |
-0,55 |
-0,40 |
|
|
0,5 |
0,10 |
0,50 |
-0,85 |
-0,65 |
-0,45 |
||
|
0,6 |
0,1 |
0,3 |
-0,85 |
-0,45 |
-0,85 |
-0,60 |
-0,40 |
|
0,5 |
-0,80 |
-0,60 |
-1,00 |
-0,60 |
-0,35 |
||
|
0,2 |
0,3 |
-0,15 |
0,60 |
-0,50 |
-0,60 |
-0,50 |
|
|
0,5 |
-0,05 |
0,45 |
-0,90 |
-0,65 |
-0,45 |
||

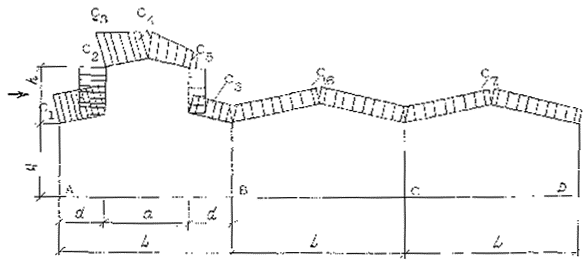

Схема 3
Для покрытия здания коэффициенты давления С следует принимать
на участке АВ по схеме 2;
на участке ВС С6=-0,40;
на участке СD С7 =-0,30.
Схема 4
Для покрытия здания коэффициенты давления С следует принимать:
на участке АВ по схеме 1;
на участке ВС по табл. 3;
на участке СD С7 - -0,25.
Таблица 3
|
H/L |
Коэффициенты |
||
|
C4 |
C5 |
C6 |
|
|
0,3 |
-0,35 |
-0,30 |
-0,30 |
|
0,5 |
-0,45 |
-0,40 |
-0,30 |
|
0,6 |
-0,50 |
-0,45 |
-0,30 |

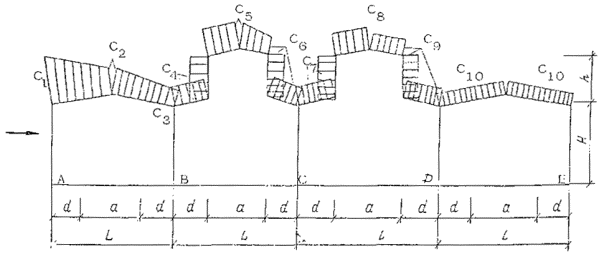

Схема 5
Для покрытия здания коэффициенты давления С следует принимать:
на участке АВ по схеме 1;
на участке ВС по схеме 4;
на участке CD C7=-0,20, С8= -0,30, С9=-0,25;
на участке DE С10=-0,20.

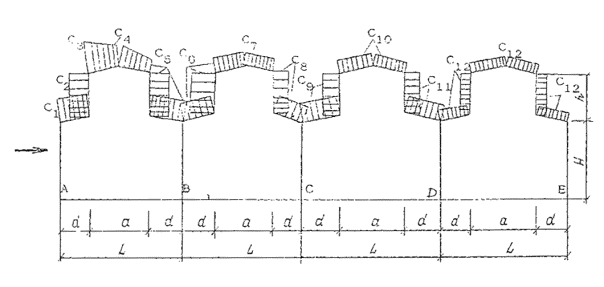

Схема 6
Для покрытия здания коэффициенты давления С следует принимать:
на участке АВ по схеме 2;
на участке ВС С6=-0,35, С7=-0,25, С8=-0,20;
на участке CD С9=-0,20, С10=-0,30, С11=-0,20;
на участке DЕ С12=0,20.
