ГОСТ 12124-87

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАСОСЫ ЦЕНТРОБЕЖНЫЕ НЕФТЯНЫЕ
ДЛЯ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

НАСОСЫ ЦЕНТРОБЕЖНЫЕ НЕФТЯНЫЕ
ДЛЯ МАГИСТРАЛЬНЫХ ТРУБОПРОВОДОВ

Типы и основные параметры

Centrifugal oil pumps for pipe - lines.
Types and basic parameters.

ГОСТ

12124-87

Дата введения 01.01.89

1. Настоящий стандарт распространяется на центробежные насосы (далее - насосы), предназначенные для подачи в системах магистральных трубопроводов нефти и нефтепродуктов (в том числе широкой фракции легких углеводородов) с температурой от минус 5 до плюс 80 °С, кинематической вязкостью не более 3 · 10-4 м2/с, в процентах по объему, не более:

серы в несвободном состоянии - 3,5;

парафина - 7;

механических примесей линейным размером не более 0,5 мм - 0,06.

2. Насосы изготовляют следующих типов:

НМ - нефтяной магистральный;

НПВ - нефтяной подпорный вертикальный;

НОУ - нефтяной откачки утечек.

3. Насосы следует изготовлять в климатическом исполнении УХЛ; категории размещения по ГОСТ 15150 при эксплуатации должны быть:

для насосов типа НМ с подачами 0,035 м3/с (125 м3/ч) - 0,197 м3/с (710 м3/ч) - 1;

для насосов типа НМ с подачами более 0,197 м3/с (710 м3/ч) - 4 (для серийно выпускаемых) и 1 для модернизируемых и перспективных типоразмеров.

При категории размещения 1 насосов НМ нижнее рабочее значение температуры окружающего воздуха должно быть не ниже минус 29 °С; при категории размещения 1 насосов типа НПВ и НОУ нижнее рабочее значение температуры окружающего воздуха должно быть не ниже минус 50 °С.

4. Насосы должны допускать параллельную работу.

5. Насосы типа НМ с подачами до 0,1 м3/с (360 м3 /ч) и насос типоразмера НМ 1250-400 должны допускать последовательную работу двух, остальные - трех одновременно работающих насосов. Насосы с напорами более 550 м последовательной работы не допускают.

6. Насосы типа НПВ с подачами до 0,347 м3/с (1250 м3/ч) должны допускать последовательную работу двух одновременно работающих насосов.

7. Основные параметры насосов для номинальных режимов должны соответствовать указанным в табл. 1.

Таблица 1

Обозначение типоразмера

Код ОКП

Подача, Q, м3/с (м3/ч)

Напор, Н

Предельное давление МПа (кгс/см2)

Допускаемый кавитационный запас ΔhД, м, не более

КПД η, %, не менее

Частота вращения (синхронная), п с-1 (об/мин)

Масса, кг, не более

м

Пред. откл., %

НМ 125-550

36 3141 1840 07

0,035 (125)

550

+5

-3

9,81 (100)

4,0

72

50 (3000)

2400**

2100

НМ 180-500

36 3141 1830 09

0,050 (180)

500

4,0

74

2400**

2100

НМ 250-475

36 3141 1760 06

0,069 (250)

475

4,0

77

3000**

2700

НМ 360-460

36 3141 1770 04

0,100 (360)

460

4,5

80

3000**

2700

НМ 500-300

36 3141 0530 00

0,139 (500)

300

4,5

80

3250**

2950

НМ 710-280

36 3141 0470 06

0,197 (710)

280

6,0

80

3250**

2950

НМ 1250-260***

36 3141 0540 09

0,347 (1250)

260

7,35 (75)

18

81

2810

НМ 2500-230

36 3141 0550 07

0,694 (2500)

230

32

86

3920

НМ 3600-230

36 3141 0560 05

1,000 (3600)

230

35

87

4490

НМ 7000-210

36 3141 0580 01

1,944 (7000)

210

52

89

6130

НМ 10000-210

36 3141 0590 10

2,778 (10000)

210

65

89

9800

НПВ 150-60

36 3141 1790 00

0,042 (150)

60

1,57 (16)

3,0

72

1270

НПВ 300-60

36 3141 1780 03

0,083 (300)

60

4,0

75

1300

НПВ 600-60

36 3141 1870 01

0,167 (600)

60

+5

-5

4,0

77

25 (1500)

3000

НПВ 1250-60***

36 3141 2000 02

0,347 (1250)

60

2,2

80

11940

НПВ 2500-80***

36 3141 2010 00

0,694 (2500)

80

3,2

84

11870

НПВ 3600-90

36 3141 2020 09

1,000 (3600)

90

4,8

84

17000

НПВ 5000-120

36 3141 2030 07

1,389 (5000)

120

5,0

85

16700

НОУ 50-350

36 3141 1340 00

0,014 (50)

350

4,41 (45)

3,0

61

50 (3000)

3210

НМ 200-800*

36 3141

0,056 (200)

800

+5

-3

9,81 (100)

4,0

75

2250

НМ 500-800*

36 3141

0,139 (500)

800

4,5

80

4000

НМ 1250-400*

36 3141

0,347 (1250)

400

60

81

100 (6000

3500

НМ 2500-710*

36 3141

0,694 (2500)

710

7,85 (80)

160

82

136,7 (8200)

6000

* Параметры, массы и поля Q-Н уточняют после серийного освоения насосов.

** Массы указаны с учетом масс трубопроводной обвязки и рамы.

*** Значения КПД - после модернизации насосов.

Примечание. Напор, допускаемый кавитационный запас и КПД указаны для воды с кинематической вязкостью 0,01 10-4 м2/с.

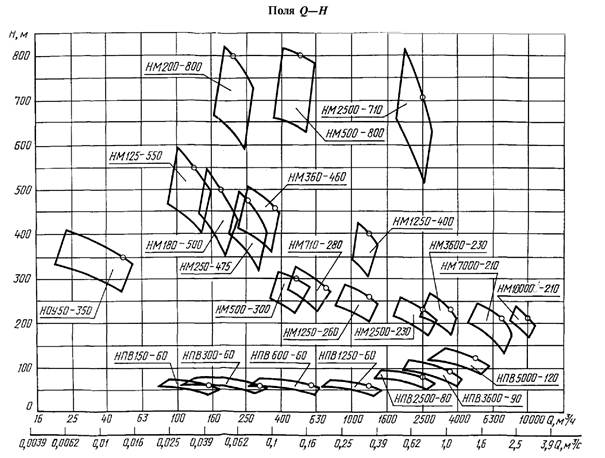

8. Рабочие режимы насосов должны соответствовать полям Q-Н, приведенным на чертеже.

Примечание. Поля Q-Н указаны для воды с кинематической вязкостью 0,01 10-4 м2/с.

Допускается изменение подачи и напора насосов в пределах полей Q-Н обточкой рабочих колес по наружному диаметру. Вариантов обточек должно быть не более трех, при этом допускается снижение значений КПД от указанных в табл. 1 не более чем на 3 %.

9. В насосах типа НМ с подачами 0,347 м3/с (1250 м3/ч) и более допускается применять сменные роторы с параметрами, указанными в табл. 2. Допускается обточка рабочих колес до 10 % по наружному диаметру, вариантов обточек должно быть не более трех, при этом снижение КПД от указанных в табл. 2 - не более 3 %.

Таблица 2

Обозначение типоразмера насоса

Подача насосов со сменными роторами,

Напор Н, м

Допускаемый кавитационный запас ΔhД, м, не более

КПД η, %, не менее

%, от Qном

м3/с (м3/ч)

НМ 1250-260

70

0,250 (&00)

255

16

79

125

0,435 (1565)

260

26

78

НМ 2500-230

50

0,347 (1250)

220

25

81

70

0,500 (1800)

225

27

83

125

0,875 (3150)

220

38

83

НМ 3600-230

50

0,500 (1800)

220

33

81

70

0,694 (2500)

225

35

84

125

1,250 (4500)

220

45

83

НМ 7000-210

50

0,972 (3500)

200

42

81

70

1,389 (5000)

210

45

85

125

2,430 (8750)

210

60

85

НМ 10000-210

50

1,389 (5000)

205

45

80

70

1,944 (7000)

210

60

84

125

3,472 (125,00)

210

97

87

Примечания:

1. Предельные отклонения по напору +5, -3 % от указанных в табл. 2.

2. Напор, допускаемый кавитационный запас, КПД указаны для воды кинематической вязкостью 0,01 · 10-4 м2/с.

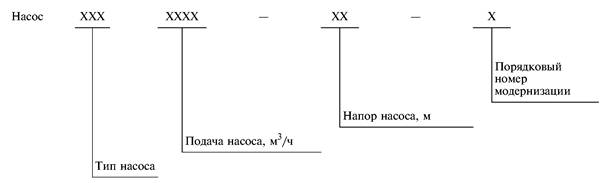

10. Структурная схема условного обозначения насоса должна быть:

11. Пример условного обозначения центробежного вертикального подпорного насоса с подачей 0,347 м3/с (1250 м3/ч) и напором 60 м:

Насос НПВ 1250-60

То же, с первой модернизацией:

Насос НПВ 1250-60-1

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28.09.87 № 3710

3. ВЗАМЕН ГОСТ 12124-80

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 15150-69

3

5. ПЕРЕИЗДАНИЕ. Октябрь 2002 г.
