ОСТ 26-02-2041-79 Штуцера из двухслойных сталей с плоскими фланцами и гладкой уплотнительной поверхностью на Ру от 0,6 до 2,5 МПа. Конструкция и размеры

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ
С ПЛОСКИМИ ФЛАНЦАМИ И ГЛАДКОЙ
УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ.
НА Ру 0,6 и 2,5 МПа.

Конструкция и размеры.

ОСТ 26-02-2041-79

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ
С ПЛОСКИМИ ФЛАНЦАМИ И ГЛАДКОЙ
УПЛОТНИТЕЛЬНОЙ ПОВЕРХНОСТЬЮ.
НА Ру 0,6 и 2,5 МПа.

Конструкция и размеры.

ОСТ 26-02-2041-79

Взамен МН 4579-63

Приказом МИНХИММАШ,а

от _______ 197 г. № ________

срок действия

с 01.01.1981 г.

до 01.01.1993 г.

(Срок действия продлен. Изм. № 2)

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на штуцера из двухслойных сталей с плоскими приварными фланцами с наплавленной гладкой уплотнительной поверхностью на условный проход Ду от 150 до 600 мм, условное давление Ру от 0,6 до 2,5 МПа (от 6 до 25 кгс/см²) и температуру от минус 60 до 475°С.

(Измененная редакция. Изм. № 1)

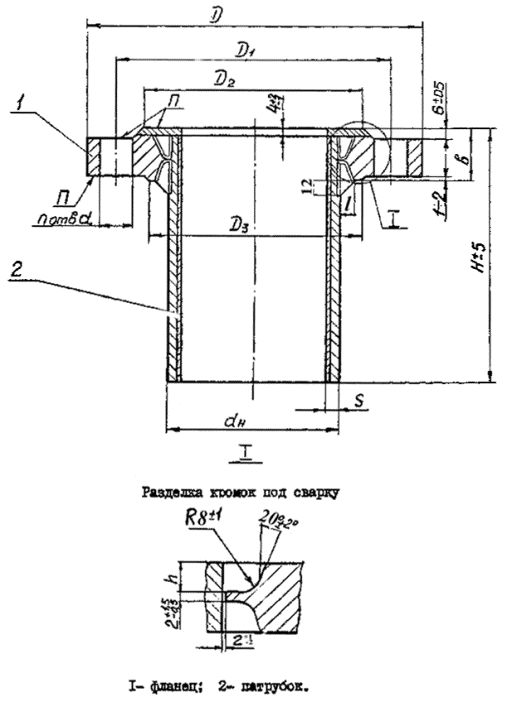

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в табл. 1-4 .

3. Материал, технические требования и маркировка штуцеров по ОСТ 26-02-2053-79.

(Измененная редакция. Изм. № 1)

Таблица 1

Ру 0,6 МПа (6 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₃	d_H	s	d	n	b	l, не более	H	h	Масса, кг
													наплавленного металла		Общая
													Углеродистого	Аустенитного	Общая
150	260	225	202	190	159	12	18	8	26	16⁺⁴	154	10	0,8	0,7	12,3
150	260	225	202	190	159				26		214	10	0,8	0,7	14,9
200	315	280	258	245	219				28		154	11	1,2	0,8	17,5
200	315	280	258	245	219						214		1,2	0,8	21,0
250	370	335	312	305	273			12			154		1,8	1,0	21,8
250	370	335	312	305	273						214		1,8	1,0	26,5
300	435	395	365	355	325		22				184		2,0	1,2	30,0
300	435	395	365	355	325						244		2,0	1,2	35,6
350	485	445	415	405	377				30		184	12	2,5	1,4	34,5
350	485	445	415	405	377				30		244	12	2,5	1,4	41,0
400	535	495	465	455	426			16	32		204	13	3,0	1,6	43,2
400	535	495	465	455	426						264		3,0	1,6	50,6
450	590	550	520	510	480						204		3,3	1,9	48,9
450	590	550	520	510	480						264		3,3	1,9	57,2
500	640	600	570	560	530				34	18⁺⁴	204	14	3,9	2,1	55,6
500	640	600	570	560	530						264		3,9	2,1	64,7
600	755	705	670	665	630		26	20			224		4,7	2,6	73,5
600	755	705	670	665	630		26	20			284		4,7	2,6	84,0
Примечание. К табл. 1-4. Ду 450 мм применять только для люка.

Таблица 2

Ру 1,0 МПа (10 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₃	d_H	s	d	n	b	l, не более	H	h	Масса, кг
													наплавленного металла		Общая
													Углеродистого	Аустенитного	Общая
150	280	240	212	200	159	12	22	8	30	16⁺⁴	184	12	1,0	0,8	16,5
150	280	240	212	200	159						244		1,0	0,8	19,0
200	335	295	268	255	219						184		1,3	1,0	21.9
200	335	295	268	255	219						244		1,3	1,0	25,8
250	390	350	320	305	273			12	32		184	13	2.0	1,2	27,7
250	390	350	320	305	273						244		2.0	1,2	32,4
300	440	400	370	360	325						204		2,4	1,4	34,6
300	440	400	370	360	325						264		2,4	1,4	40,2
350	500	460	430	420	377			16			204		2,6	1,8	41,4
350	500	460	430	420	377						264		2,6	1,8	47,9
400	565	515	482	465	426		26		34	18⁺⁴	204	14	3,2	2,1	50,2
400	565	515	482	465	426						264		3,2	2,1	57,6
450	615	565	532	515	480			20			234		3,5	2,3	59,1
450	615	565	532	515	480						294		3,5	2,3	67,4
500	670	620	585	570	530				36		234	15	4,0	2,6	68,2
500	670	620	585	570	530				36		294	15	4,0	2,6	77,3
600	780	725	685	670	630		30		40		264	17	4,8	3,1	94,6
600	780	725	685	670	630		30		40		334	17	4,8	3,1	103,5

Таблица 3

Ру 1,6 МПа (16 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₃	d_H	s	d	n	b	l, не более	H	h	Масса, кг
													наплавленного металла		Общая
													Углеродистого	Аустенитного	Общая
150	280	240	212	200	159	12	22	8	34	18⁺⁴	184	14	1,2	0,8	17,7
150	280	240	212	200	159			8	34		244	14	1,2	0,8	20,3
200	335	295	268	255	219			12	36		184	15	1,9	1,0	23,5
200	335	295	268	255	219						244		1,9	1,0	27,2
250	405	355	320	305	273		26				184		2,3	1,3	31,2
250	405	355	320	305	273						244		2,3	1,3	35,8
300	460	410	370	360	325						204		2,7	1.6	39,6
300	460	410	370	360	325						264		2,7	1.6	45,5
350	520	470	430	420	377			16	38		204	16	3,2	1,9	48,1
350	520	470	430	420	377				38		264	16	3,2	1,9	54,4
400	580	525	482	470	426		30		42		204	18	3,9	2,3	59,3
400	580	525	482	470	426				42		264	18	3,9	2,3	66,7
450	640	585	532	530	480	16		20	46	18⁺⁴	254	20	5,2	2,8	89,6
450	640	585	532	530	480				46	18⁺⁴	314	20	5,2	2,8	100,7
500	710	650	585	590	530		33		54	22⁺⁴	254	24	6,5	3,4	114,5
500	710	650	585	590	530		33				314		6,5	3,4	127.6
600	840	770	685	700	630		39				264		8,5	5,0	155,0
600	840	770	685	700	630		39				334		8,5	5,0	172,0

Таблица 4

Ру 2,5 МПа (25 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₃	d_H	s	d	n	b	l, не более	H	h	Масса, кг
													наплавленного металла		Общая
													Углеродистого	Аустенитного
150	300	250	212	200	159	12	26	8	36	18⁺⁴	184	15	1,5	0,9	20,4
											244				23,0
200	360	310	278	260	219			12	38		184	16	2,0	1,2	27,6
											244				31,3
250	425	370	335	315	273		30		40		184	17	2,5	1,5	36,5
											244				41,1
300	485	430	390	375	325			16			204		2,8	1,8	45,8
											264				51,4
350	550	490	450	430	377		33		46		234	20	3,8	2,5	63,6
											294				70,0
400	610	550	505	490	426				49		254	21	4,5	2,8	80,2
											314				87,6
450	660	600	555	540	480	16		20	54	22⁺⁴	274	24	6,0	3,0	108,7
											334				118,3
500	730	660	615	590	530		39		57		274	25	6,5	3,8	129,9
											334				140,3

(Таблицы 1, 2, 3, 4 - измененная редакция. Изм. № 1)

Пример условного обозначения штуцера Ду 150 мм на Ру 0,6 МПа, Н=154 мм, патрубок из стали ВСт3сп + 08Х13, фланец из стали ВСт3сп

Штуцер 150-0,6-154-1а-1 ОСТ 26-02-2041-79

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Министерством химического и нефтяного машиностроения СССР от 16.07.1979

2. РАЗРАБОТЧИКИ: А.Ю. Пролесковский, М.И. Байбакова

3. ЗАРЕГИСТРИРОВАН ВНИИКИ ГР № 8138505 от 11.09.1979

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на которые дана ссылка	Номер пункта, подпункта, перечисления, приложения
ОСТ 26-02-2053-79	3

(Введены дополнительно. Изм. № 2)
