ОСТ 26-02-2043-79 Штуцера из двухслойных сталей с плоскими фланцами с пазом на Ру 1,6 и 2,5 МПа. Конструкция и размеры

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ
С ПЛОСКИМИ ФЛАНЦАМИ С ПАЗОМ
НА Ру 1,6 и 2,5 МПа.

Конструкция и размеры.

ОСТ 26-02-2043-79

ОТРАСЛЕВОЙ СТАНДАРТ

ШТУЦЕРА ИЗ ДВУХСЛОЙНЫХ СТАЛЕЙ С ПЛОСКИМИ ФЛАНЦАМИ С ПАЗОМ НА Ру 1,6 и 2,5 МПа.

Конструкция и размеры.

ОСТ 26-02-2043-79

Взамен МН 4581-63

Приказом МИНХИММАШа

от _______ 197 г. № ________

срок действия.

с 01.01.1981 г

до 01.01.1993 г

(Срок действия продлен. Изм. № 2)

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на штуцера из двухслойных сталей с плоскими приварными фланцами с наплавленной уплотнительной поверхностью с пазом на условный проход Ду от 150 до 600 мм, условное давление Ру 1,6 и 2,5 МПа (16 и 25 кгс/см²) и температуру от минус 60 до 475°С.

(Измененная редакция. Изм. № 1)

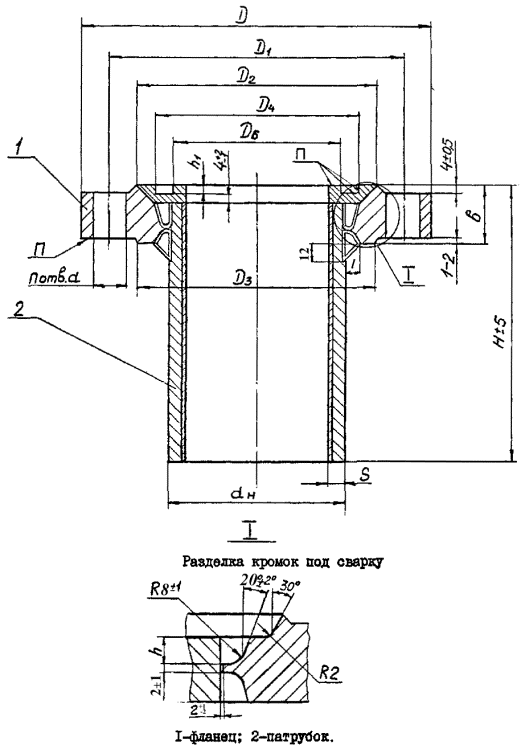

2. Конструкция и размеры штуцеров должны соответствовать указанным на чертеже и в табл. 1-2 .

3. Материал, технические требования и маркировка штуцеров по ОСТ 26-02-2053-79.

(Измененная редакция. Изм. № 1)

Таблица 1

Ру 1,6 МПа (16 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₃	D₄	D₅	D₆	d_H	S	d	n	b	l, не более	H	h	h₁	Масса, кг
																	наплавленного металла		общая
																	Углеродистого	Аустенитного	общая
150	280	240	212	200	204	180	182	159	12	22	8	36	18⁺⁴	187	13	3	1,2	0,8	18,4
150	280	240	212	200	204	180	182	159			8	36		247	13		1,2	0,8	21,0
200	335	295	268	255	260	242	238	219			12	38		187	14		1,9	1,1	24,7
200	335	295	268	255	260	242	238	219				38		247	14		1,9	1,1	28,4
250	405	355	320	305	313	296	291	273		26		40		187	15		2,3	1,3	35,1
250	405	355	320	305	313	296	291	273						247			2,3	1,3	39,7
300	460	410	370	360	364	348	342	325						208		4	2,7	1,7	43,8
300	460	410	370	360	364	348	342	325						268			2,7	1,7	49,4
350	520	470	430	420	422	400	394	377			16	42		208	16		3,2	2,3	53,7
350	520	470	430	420	422	400	394	377				42		268	16		3,2	2,3	60,2
400	580	525	482	470	474	452	446	426		30		48		238	19	4	4,0	2,6	71,9
400	580	525	482	470	474	452	446	426				48		298	19		4,0	2,6	79,3
450	640	585	532	530	524	508	496	480	16		20	50	18⁺⁴	258	20		5,2	3,4	98,3
450	640	585	532	530	524	508	496	480				50	18⁺⁴	318	20		5,2	3,4	109,4
500	710	650	585	590	576	560	548	530		33		56	22⁺⁴	258	23		6,6	4,4	123,6
500	710	650	585	590	576	560	548	530		33		56		318			6,6	4,4	135,8
600	840	770	685	700	678	660	650	630		39		58		260		5	8,5	7,0	157,0
600	840	770	685	700	678	660	650	630		39		58		330		5	8,5	7,0	174,0
Примечание. К табл. 1-2. Ду 450 мм применять только для люка.

Таблица 2

Ру 2,5 МПа (25 кгс/см²)

Размеры в мм

D_y	D	D₁	D₂	D₃	D₄	D₅	D₆	d_H	S	d	n	b	l, не более	H	h	h₁	Масса, кг
																	наплавленного металла		общая
																	Углеродистого	Аустенитного	общая
150	300	250	212	200	204	214	182	159	12	26	8	38	18⁺⁴	187	14	3	1,5	1,0	21,3
150	300	250	212	200	204	214	182	159			8	38		247	14		1,5	1,0	24,0
200	360	310	278	260	260	270	238	219			12	40		187	15		2,0	3,0	28,9
200	360	310	278	260	260	270	238	219				40		247	15		2,0	3,0	32,6
250	425	370	335	315	313	323	291	273		30		42		187	16		2,5	1,7	38,4
250	425	370	335	315	313	323	291	273				42		247	16		2,5	1,7	43,0
300	485	430	390	375	364	376	342	325			16	45		208	17	4	2,8	2,2	50,2
300	485	430	390	375	364	376	342	325				45		268	17		2,8	2,2	55,8
350	550	490	450	430	422	434	394	377		33		50		238	20		3,8	2,7	69,5
350	550	490	450	430	422	434	394	377				50		298	20		3,8	2,7	76,0
400	610	550	505	490	474	486	446	426				53	22⁺⁴	258	21		4,5	3,2	88,0
400	610	550	505	490	474	486	446	426				53	22⁺⁴	318	21		4,5	3,2	95,3
450	660	600	555	540	524	536	496	480	16		20	60	22⁺⁴	278	25		6,0	3,7	117,7
450	660	600	555	540	524	536	496	480				60		338	25		6,0	3,7	128,8
500	730	660	615	590	576	588	548	530		39		63		278	26		6,8	4,6	145,2
500	730	660	615	590	576	588	548	530		39		63		338	26		6,8	4,6	157,3

(Таблица 1 и 2 - измененная редакция. Изм. № 1)

Пример условного обозначения штуцера Ду 150 мм на Ру 2,5 МПа, Н=187 мм, патрубок из стали ВСт3сп + 12Х18Н10Т, фланец из стали 20К:

Штуцер 150-2,5-187-1б-2 ОСТ 26-02-2043-79
