ГОСТ 11651-80
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ
И ЗАОСТРЕННЫМ КОНЦОМ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
Конструкция и размеры
|
|
Москва Стандартинформ 2007 |
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУПОТАЙНОЙ ГОЛОВКОЙ Конструкция и размеры Self-tapping raised
countersunk head and sharpening end screws for metals |
ГОСТ Взамен |
Издание с Изменением № 1, утвержденным в апреле 1985 г. (ИУС 7-85).
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6110 дата введения установлена
01.01.82
Ограничение срока действия снято Постановлением Госстандарта СССР от 29.03.91 № 399
1. Настоящий стандарт распространяется на самонарезающие винты с полупотайной головкой и заостренным концом для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.
2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.

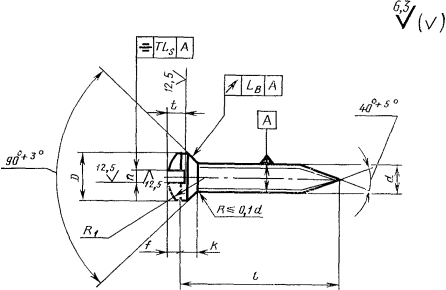

Исполнение 1

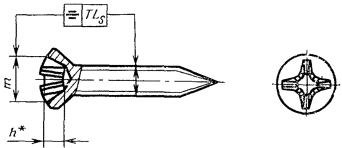

Исполнение 2
________
* Размер для справок.
Таблица 1
Размеры, мм
|
2,5 |
3 |
4 |
5 |
6 |
8 |
||
|
Шаг резьбы Р |
1,25 |
1,75 |
2,0 |
2,5 |
3,5 |
||
|
Диаметр головки D |
Номин. |
4,7 |
5,6 |
7,4 |
9,2 |
11,0 |
14,5 |
|
Пред. откл. по h 14 |
-0,30 |
-0,36 |
-0,43 |
||||
|
Высота головки, К, не более |
1,50 |
1,65 |
2,20 |
2,50 |
3,00 |
4,00 |
|
|
Высота сферы f » |
0,60 |
0,75 |
1,00 |
1,25 |
1,50 |
2,00 |
|
|
Радиус сферы головки R1 » |
5,4 |
6,0 |
8,0 |
9,4 |
12,0 |
15,0 |
|
|
Ширина шлица h |
Номин. |
0,6 |
0,8 |
1,0 |
1,2 |
1,6 |
2,0 |
|
Не менее |
0,66 |
0,86 |
1,06 |
1,26 |
1,66 |
2,06 |
|
|
Не более |
0,80 |
1,00 |
1,20 |
1,51 |
1,91 |
2,31 |
|
|
Глубина шлица t |
Не менее |
1,0 |
1,2 |
1,6 |
2,0 |
2,4 |
3,2 |
|
Не более |
1,2 |
1,45 |
1,9 |
2,3 |
2,8 |
3,7 |
|
|
Допуск биения в заданном направлении (2IT14) |
0,60 |
0,72 |
0,86 |
||||
|
Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14) |
0,50 |
0,60 |
0,72 |
||||
|
Номер крестообразного шлица |
1 |
2 |
3 |
||||
|
Диаметр крестообразного шлица m, не более |
3,0 |
3,3 |
4,6 |
5,3 |
7,2 |
8,7 |
|
|
Глубина крестообразного шлица h |
1,50 |
1,80 |
2,10 |
2,85 |
3,20 |
4,65 |
|
|
Глубина вхождения калибра в крестообразный шлиц |
Не более |
1,6 |
1,9 |
2,4 |
3,1 |
3,7 |
5,2 |
|
Не менее |
1,3 |
1,6 |
1,9 |
2,6 |
3,2 |
4,7 |
|
|
Недовод резьбы, не более |
0,8 |
1,0 |
|||||
Примечание. Крестообразный шлиц - по ГОСТ 10753-86.
Таблица 2
мм
|
Длина винта l |
Номинальный диаметр резьбы d |
||||||
|
Номин. |
Пред. откл. по js 17 |
2,5 |
3 |
4 |
5 |
6 |
8 |
|
6 |
± 0,75 |
|
|
- |
- |
- |
- |
|
8 |
|
|
|
- |
- |
- |
|
|
10 |
|
|
|
|
- |
- |
|
|
12 |
± 0,90 |
|
|
|
|
|
- |
|
14 |
|
|
|
|
|
- |
|
|
16 |
|
|
|
|
|
|
|
|
(18) |
|
|
Стандартные длины |
|
|||
|
20 |
± 1,05 |
- |
|
|
|
|
|
|
(22) |
- |
- |
|
|
|
|
|
|
25 |
- |
- |
|
|
|
|
|
|
30 |
- |
- |
|
|
|
|
|
|
35 |
± 1,25 |
- |
- |
|
|
|
|
|
40 |
- |
- |
- |
|
|
|
|
|
45 |
- |
- |
- |
|
|
|
|
|
50 |
- |
- |
- |
- |
|
|
|
Примечание. Длины l, заключенные в скобках, применять не рекомендуется.
Пример условного обозначения:
винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5´30.01 ГОСТ 11651-80
То же, в исполнении 2, диаметром 5 мм, с крупным шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5´30.01.016 ГОСТ 11651-80
(Измененная редакция, Изм. № 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка - по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном приложении 1.
5. (Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ
1
Справочное
Теоретическая масса самонарезающих винтов
|
Длина винта l, мм |
Номинальный диаметр резьбы d, мм |
|||||
|
2,5 |
3 |
4 |
5 |
6 |
8 |
|
|
Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг » |
||||||
|
6 |
0,23 |
0,35 |
- |
- |
- |
|
|
8 |
0,29 |
0,43 |
0,85 |
- |
- |
|
|
10 |
0,35 |
0,51 |
0,99 |
1,60 |
|
|
|
12 |
0,40 |
0,59 |
1,13 |
1,82 |
2,89 |
|
|
14 |
0,46 |
0,67 |
1,27 |
2,04 |
3,22 |
|
|
16 |
0,52 |
0,75 |
1,41 |
2,26 |
3,55 |
5,21 |
|
18 |
0,57 |
0,83 |
1,55 |
2,48 |
3,88 |
5,78 |
|
20 |
- |
0,91 |
1,69 |
2,70 |
4,21 |
6,35 |
|
22 |
- |
- |
1,83 |
2,92 |
4,54 |
6,92 |
|
25 |
- |
- |
2,04 |
3,25 |
5,03 |
7,77 |
|
30 |
- |
- |
2,32 |
3,80 |
5,84 |
9,19 |
|
35 |
- |
- |
2,60 |
4,35 |
6,65 |
10,61 |
|
40 |
. - |
|
- |
4,90 |
7,46 |
12,03 |
|
45 |
- |
- |
- |
5,45 |
8,27 |
13,45 |
|
50 |
- |
- |
- |
- |
9,08 |
14,87 |
ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
