ГОСТ 20763-85

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ
ПОГРУЖНЫЕ
ДЛЯ ЗАГРЯЗНЕННЫХ ВОД

ОСНОВНЫЕ ПАРАМЕТРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва



МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЭЛЕКТРОНАСОСЫ ЦЕНТРОБЕЖНЫЕ
ПОГРУЖНЫЕ
ДЛЯ ЗАГРЯЗНЕННЫХ ВОД

Основные параметры

Centrifugal immersion electric pumps
for polluted water. Basic parameters

ГОСТ
20763-85

Дата введения 01.01.86

1. Настоящий стандарт распространяется на переносные центробежные погружные электронасосы (далее - электронасосы) для загрязненных, кроме бытовых (фекальных) и производственных сточных вод, с подачей от 1,11×10-3 до 139×10-3 м3/с (от 4 до 500 м3/ч) и напором от 5 до 50 м, предназначенные для откачки воды температурой от 273 К (0°С) до 308 К (35°С), с водородным показателем в пределах 5-10 рН, плотностью до 1100 кг/м3, при содержании твердых механических примесей до 10% по массе с плотностью твердых частиц не более 2500 кг/м3 и максимальным размером до 5 мм включ.

Допускается изготовлять электронасосы для загрязненных вод температурой до 333 К (60 °С) - исполнения Тр, до 368 К (95 °С) - исполнения Г, а также для загрязненных жидкостей с содержанием нефти и нефтепродуктов до 10% - взрывозащищенного исполнения (В2Т3) при сохранении установленных настоящим стандартом подачи и напора.

Стандарт распространяется на электронасосы, изготовляемые для нужд народного хозяйства и экспорта.

Требования п. 2.1 в части подачи, напора и КПД являются обязательными, другие требования - рекомендуемыми.

(Измененная редакция, Изм. № 1, 3).

2. Основные параметры

2.1. Основные параметры электронасосов должны соответствовать указанным в таблице.

Типоразмер электронасоса

Подача Q, л/с (м3/ч)

Напор H ,м (пред. откл. -10%)

КПД, % (пред. откл. -3)

Частота вращения (синхронная), с-1 (об/мин)

Масса, кг, не более

ГНОМ 10-10

2,77 (10)

10

32

50 (3000);

60 (3600)

20

ГНОМ 16-16

4,44 (16)

16

45 (40)

29

ГНОМ 25-20

6,94 (25)

20

46

52

ГНОМ 40-25

11,11 (40)

25

50

53

ГНОМ 50-10*

13,89 (50)

10

47

54

ГНОМ 53-10

114,72 (53)

57

ГНОМ 63-18

17,50 (63)

18

52

50

ГНОМ 100-12,5

27,78 (100)

12,5

52

80

ГНОМ 100-25

25

55 (50)

132

ГНОМ 160-18

44,44 (160)

18

62

110

ГНОМ 160-40**

40

56

120

ГНОМ 250-25**

69,44 (250)

25

60

180

ГНОМ 400-32**

111,11 (400)

32

500

* Электронасосы изготовляются с 01.01.93.

** Масса и КПД расчетные и подлежат уточнению по мере освоения электронасосов.

Примечания:

1. Значения подачи, напора и КПД указаны для работы электронасосов на воде по ГОСТ 2874* температурой до 25°С при номинальных значениях напряжения и частоты тока.

2. Масса электронасосов указана без учета массы напорных рукавов, токопроводящего кабеля пускозащитной аппаратуры и заливаемого в камеру уплотнений масла.

3. Значения КПД в скобках - для 60 Гц.

* На территории Российской Федерации действует ГОСТ Р 51232-98.

(Измененная редакция, Изм. № 2, 3).

2.2. Электронасосы следует изготовлять на номинальные напряжения 220, 380, 415 В с частотой 50 Гц.

Допускается изготовлять электронасосы на напряжение 380 и 440 В частотой 60 Гц для экспорта с подачей и напором, указанными в таблице.

2.3. Минимальный подпор следует указывать в эксплуатационной документации электронасосов.

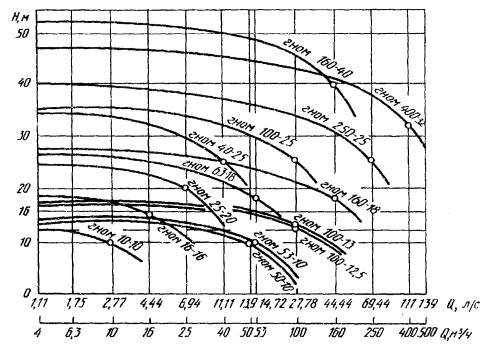

2.4. Режимы работы электронасосов по подаче и напору должны соответствовать указанным на чертеже.

(Измененная редакция, Изм. № 2, 3).

2.5. Пример условного обозначения электронасоса Н для загрязненной воды Г, одноступенчатого О, моноблочного М с подачей 100 м3/ч и напором 25 мм:

Электронасос ГНОМ 100-25 ГОСТ 20763-85

То же, для электронасосов для откачки воды температурой до 60°С:

Электронасос ГНОМ 100-25T ГОСТ 20763-85

То же, для электронасосов для откачки воды температурой до 95°С:

Электронасос ГНОМ 100-25Г ГОСТ 20763-85

То же, для электронасосов для откачки загрязненных жидкостей с содержанием нефти и нефтепродуктов до 10%:

Электронасос ГНОМ 100-25Тр ГОСТ 20763-85

Для различных конструктивных модификаций (модернизаций) одного типоразмера электронасоса перед его обозначением следует указывать числа, соответствующие порядковому номеру модификации (модернизации).

(Измененная редакция, Изм. № 1).

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

РАЗРАБОТЧИКИ

В.Е. Аникиенко (руководитель темы), Р.Г. Краузова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20.02.85 № 345

3. Срок проверки - 1996 г.

4. ВЗАМЕН ГОСТ 20763-75

Обозначение НГД, на который дана ссылка

Номер пункта

ГОСТ 2874-82

2.1

5. Ограничение срока действия снято Постановлением Госстандарта от 05.06.92 № 532

6. ИЗДАНИЕ (май 2000 г.) с Изменениями № 1, 2, 3, утвержденными в июне 1987 г., мае 1990 г., мае 1992 г. (ИУС 9-87, 8-90, 8-92)

(Поправка. ИУС 5-2004 г.).
