ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ

КОНСТРУКЦИЯ И РАЗМЕРЫ

ГОСТ 1145-80
(СТ СЭВ 2327-80)

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва







ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ШУРУПЫ С ПОТАЙНОЙ ГОЛОВКОЙ

Конструкция и размеры

Countersunk head wood screws.
Construction and dimensions

ГОСТ
1145-80

(СТ СЭВ 2327-80)

Дата введения 1982-01-01

1. Настоящий стандарт распространяется на шурупы с потайной головкой с диаметром стержня от 1,6 до 10 мм.

Стандарт полностью соответствует CT СЭВ 2327.

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 1, 2).

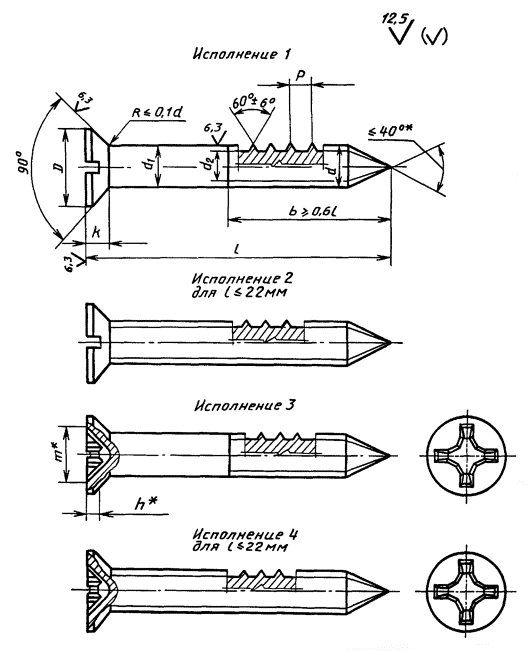

2. Конструкция и размеры шурупов должны соответствовать указанным на чертеже и в табл. 1 и 2.

_________________

* Размеры для справок.

Таблица 1

мм

Диаметр резьбы d (пред. откл. h14)

1,6

2

2,5

3

3,5

4

5

6

8

10

Внутренний диаметр резьбы d2, не более

1,1

1,4

1,7

2,1

2,4

2,8

3,5

4,2

5,6

7,0

Шаг резьбы Р (пред, откл. ± 0,2 Р)

0,8

1

1,25

1,25

1,5

1,75

2

2,5

3,5

4,5

Диаметр головки D

3,0

3,8

4,7

5,6

6,5

7,4

9,2

11,0

14,5

18,0

Высота головки К

0,96

1,2

1,5

1,65

1,93

2,2

2,5

3

4

5

Радиус сферы

R1 »

2,6

3,2

4,0

4,8

5,6

6,4

8,0

9,6

12,8

16,0

R2 »

1,3

1,6

2,0

2,4

2,8

3,2

4,0

4,8

6,4

8,0

Номер крестообразного шлица

-

0

1

2

3

4

Диаметр крестообразного шлица m

-

2

2,7

2,8

4,0

4,3

4,6

6,5

7,5

9,7

Глубина крестообразного шлица h, не более

-

1,1

1,4

1,5

1,7

2,0

2,3

2,7

3,7

4,6

Глубина вхождения калибра в крестообразный шлиц.

не более

-

1,2

1,55

1,7

2,0

2,3

2,6

3,3

4,3

5,4

не менее

-

0,9

1,25

1,4

1,5

1,8

2,1

2,8

3,8

4,9

Таблица 2

мм

Длина шурупа l

Диаметр шурупа d

1,6

2

2,5

3

3,5

4

5

6

8

10

7







-

-

-

-

-

-

-

10











-

-

-

-

-

13















-

-

-

16

-













-

-

-

(18)

-

-













-

-

20

-

-

Стандартные длины

-

-

(22)

-

-













-

-

25

-

-













-

-

30

-

-

-











-

-

35

-

-

-

-









-

-

40

-

-

-

-









-

-

45

-

-

-

-

-







-

-

50

-

-

-

-

-









-

60

-

-

-

-

-









-

70

-

-

-

-

-

-







-

80

-

-

-

-

-

-

-







90

-

-

-

-

-

-

-







100

-

-

-

-

-

-

-







Примечание. Длины шурупов, заключенные в скобках, применять не рекомендуется.

Пример условного обозначения шурупа исполнения 1, диаметром d = 3 мм, длиной l = 20 мм из низкоуглеродистой стали, без покрытия

Шуруп 1 - 3×20 ГОСТ 1145-80

То же, с цинковым покрытием толщиной 6 мкм, нанесенным способом катодного восстановления хроматированным

Шуруп 1 - 3×20.016 ГОСТ 1145-80

То же, исполнения 2, из коррозионностойкой стали, без покрытия

Шуруп 2 - 3×20.2 ГОСТ 1145-80

(Измененная редакция, Изм. № 2).

3. Шлицы прямые - по ГОСТ 24669, крестообразные - по ГОСТ 10753.

(Измененная редакция, Изм. № 2).

3а. Диаметр гладкой части стержня d1 должен быть не менее диаметра под накатку резьбы или не превышать номинального значения наружного диаметра резьбы шурупа.

(Введен дополнительно, Изм. № 2).

4. Технические требования - по ГОСТ 1147.

5. Теоретическая масса шурупов указана в приложении 1.

6. Допускается при необходимости обеспечения взаимозаменяемости для применения в изделиях, спроектированных до 1 января 1980 г., по согласованию с потребителем изготовлять шурупы с допусками по приложению 2.

ПРИЛОЖЕНИЕ 1
Справочное

Масса стальных шурупов

Длина шурупа l, мм

Теоретическая масса 1000 шт. стальных шурупов, кг » при номинальном диаметре резьбы d, мм

1,6

2

2,5

3

3,5

4

5

6

8

10

7

0,09

0,14

0,21

-

-

-

-

-

-

-

10

0,12

0,20

0,30

0,42

0,57

-

-

-

-

-

13

0,16

0,25

0,39

0,56

0,75

0,97

1,45

-

-

-

16

-

0,31

0,48

0,69

0,93

1,20

1,81

-

-

-

18

-

-

0,54

0,77

1,04

1,35

2,06

2,89

-

-

20

-

-

0,60

0,86

1,16

1,51

2,30

3,24

-

-

22

-

-

0,66

0,95

1,28

1,66

2,54

3,58

-

-

25

-

-

0,75

1,08

1,46

1,89

2,90

4,10

-

-

30

-

-

-

1,30

1,75

2,28

3,51

4,97

-

-

35

-

-

-

-

2,05

2,66

4,11

5,84

-

-

40

-

-

-

-

2,34

3,05

4,72

6,70

-

-

45

-

-

-

-

-

3,43

5,30

7,57

-

-

50

-

-

-

-

-

3,82

5,93

8,43

14,75

-

60

-

-

-

-

-

4,59

7,14

10,16

17,80

-

70

-

-

-

-

-

-

8,35

11,90

20,85

-

80

-

-

-

-

-

-

-

13,63

23,90

36,97

90

-

-

-

-

-

-

-

15,36

26,96

41,72

100

-

-

-

-

-

-

-

17,09

30,01

46,47

Примечание. Для определения массы шурупов из латуни массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2
Справочное

ДОПУСКИ ДЛЯ ШУРУПОВ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ПО СИСТЕМЕ ЕСДП СЭВ и ОСТ

Поля допусков

по ЕСДП СЭВ

по системе ОСТ

h14

В7

js17

СМ10

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством черной металлургии СССР

РАЗРАБОТЧИКИ

В. Г. Вильде, Р. В. Жирова, Т. М. Хлопунова, Т. Е. Юрченко

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.06.80 № 3274

3. Стандарт полностью соответствует СТ СЭВ 2327-80

4. ВЗАМЕН ГОСТ 1145-70

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 1147-80

4

ГОСТ 10753-86

3

ГОСТ 24669-81

3

СТ СЭВ 2329-80

1

6. Проверен в 1990 г. Постановлением Госстандарта от 29.03.91 № 406 снято ограничение срока действия

7. ПЕРЕИЗДАНИЕ (октябрь 1997 г.) с Изменениями № 1, 2, утвержденными в декабре 1981 г., марте 1991 г. (ИУС 3-82, 6-91)
