МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ФЛАНЦЫ ЛИТЫЕ ИЗ КОВКОГО ЧУГУНА
на Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2)

Конструкция и размеры

Cast malleable iron flanges for Pnom
from 1,6 to 4,0 MPa (from 16 to 40 kgf/cm2).
Design and dimensions

ГОСТ
12818-80

Взамен
ГОСТ 12817-67,
ГОСТ 12818-67
ГОСТ 12819-67

Постановлением Государственного комитета СССР по стандартам от 20 мая 1980 г. № 2239 дата введения установлена

01.01.83

Ограничение срока действия снято Постановлением Госстандарта от 15.04.92 № 402

1. Настоящий стандарт распространяется на фланцы литой арматуры, соединительных частей, машин, приборов, патрубков аппаратов и резервуаров из ковкого чугуна на условное давление Ру от 1,6 до 4,0 МПа (от 16 до 40 кгс/см2) и температуру среды от 243 до 673 К (от минус 30 до плюс 400 °С).

Требования пп. 1 - 3; 5; 7 настоящего стандарта являются обязательными, остальные требования - рекомендуемыми.

(Измененная редакция, Изм. № 2).

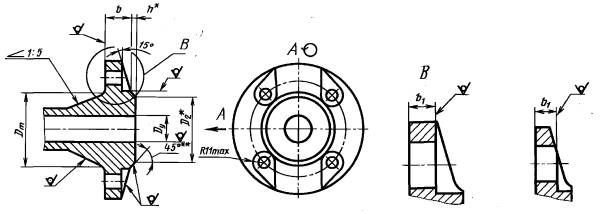

2. Конструкция и размеры фланцев должны соответствовать указанным на чертеже и в таблице.

3. Фланцы должны изготовляться с уплотнительными поверхностями исполнений 1, 2, 3 и присоединительными размерами по ГОСТ 12815-80.

4. Предельные отклонения размеров отливок - по 9 классу точности ГОСТ 26645-85.

(Измененная редакция, Изм. № 2).

5. Неуказанные размеры и предельные отклонения - по рабочим чертежам, утвержденным в установленном порядке.

6. Допускается изготовление фланцев Dy 15 мм без скоса под углом 15° и выемки по радиусу R 11 max, а также квадратных фланцев со скосом от 8 до 15°.

7. Технические требования, материал фланцев, крепежных деталей и прокладок - по ГОСТ 12816-80.

______________________

* D2 и  h - по ГОСТ 12815-80.

** Допускается выполнять скругление.

Размеры в мм

Проход условный Dy

Py, МПа (кгс/см2)

1,6 (16)

2,5 и 4,0 (25 и 40)

b

b1

Dm

b

b1

Dm

15

12

8

38

14

8

38

20

44

44

25

49

49

32

13

10

62

15

10

62

40

70

70

50

15

80

17

80

65

17

106

19

106

80

19

116

21

116
