ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ШАЙБЫ ДЛЯ
ФЛАНЦЕВЫХ СОЕДИНЕНИЙ Типы и основные размеры Washers for flanged connections with medium temperature from 0 to 650°С. Types and main dimensions |
ГОСТ Взамен |
* Переиздание (сентябрь 1986 е) с Изменениями № 1, 2, утвержденными в июне 1980 г., декабре 1985 г. (ИУС № 9-80, 4-86).
Постановлением Государственного комитета стандартов Совета Министров СССР от 28 марта 1975 г. № 794 срок введения установлен
с 01.01.76
Проверен в 1985 г. Постановлением Госстандарта от 27.12.85 № 4667 срок действия продлен
до 01.01.96
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на шайбы подкладные для фланцевых соединений паровых и газовых турбин, паровых котлов, трубопроводов и соединительных частей, арматуры, приборов, аппаратов и резервуаров с температурой среды от 0 до 650°С.
Стандарт не распространяется на фланцевые соединения объектов, подведомственных Госгортехнадзору СССР, с условным давлением Ру менее 4 МПа (40 кгс/см2).
(Измененная редакция, Изм. № 1).

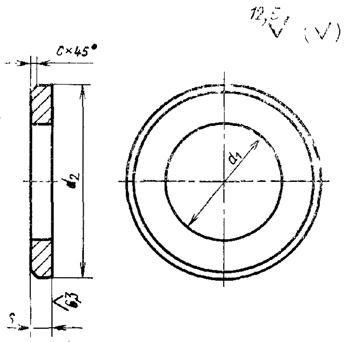

2. Размеры шайб должны соответствовать указанным на чертеже и в таблице.
мм
|
10 |
12 |
16 |
20 |
(22) |
24 |
(27) |
30 |
36 |
42 |
48 |
|
|
Внутренний диаметр d1 (пред откл. по Н12) |
11 |
13 |
17 |
21 |
23 |
25 |
28 |
31 |
37 |
43 |
50 |
|
Наружный диаметр d2 (пред. откл. по h14) |
18 |
24 |
30 |
37 |
34 |
44 |
50 |
56 |
66 |
78 |
90 |
|
Толщина шайбы s (пред. откл по h14) |
2,5 |
4 |
5 |
6 |
10 |
||||||
|
Фаска с |
0,5 |
1,0 |
1,6 |
2,0 |
|||||||
|
Допускаемое смещение оси отверстия |
0,5 |
0,6 |
0,7 |
||||||||
Продолжение
мм
|
Номинальный диаметр резьбы шпильки d |
(52) |
56 |
(60) |
64 |
(68) |
72 |
(76) |
80 |
90 |
100 |
110 |
(120) |
125 |
140 |
160 |
|
Внутренний диаметр d1 (пред откл. по Н12) |
54 |
58 |
62 |
66 |
70 |
74 |
78 |
82 |
92 |
102 |
112 |
122 |
127 |
142 |
162 |
|
Наружный диаметр d2 (пред. откл. по h14) |
95 |
100 |
110 |
115 |
120 |
126 |
132 |
138 |
155 |
174 |
190 |
208 |
215 |
242 |
276 |
|
Толщина шайбы s (пред. откл по h14) |
10 |
12 |
14 |
16 |
|||||||||||
|
Фаска с |
2,0 |
3,0 |
4,0 |
||||||||||||
|
Допускаемое смещение оси отверстия |
0,8 |
0,9 |
1,0 |
1,2 |
|||||||||||
Примечания:
1. Шайбы с размерами, заключенными в скобки, по возможности не применять.
2. При изготовлении шайб методом штамповки предельные отклонения по внутреннему диаметру - по H14, по наружному диаметру - по h14, толщине шайб - по стандартам на исходный материал.
3. Шайбы допускается изготовлять без фаски или со округлением кромок радиусом, равным размеру с.
Пример условного обозначения шайбы для шпильки с диаметром резьбы М48 из стали марки 20, категории III, группы качества 4, с покрытием 0,2, толщиной 9 мкм:
Шайба 48.20.III.4.029 ГОСТ 9065-75
(Измененная редакция, Изм. № 1, 2).
3. Масса шайб приведена в справочном приложении 1.
4. Технические требования - по ГОСТ 20700-75.
5. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ 1
Справочное
|
Номинальный диаметр резьбы шпильки, мм |
Теоретическая масса 1000 шт. шайб, » кг |
Номинальный диаметр (размер резьбы шпильки), мм |
Теоретическая масса 1000 шт. шайб, » кг |
|
10 |
4,20 |
60 |
508,57 |
|
12 |
6,27 |
64 |
546,35 |
|
16 |
9,41 |
68 |
585,20 |
|
20 |
22,87 |
72 |
640,64 |
|
22 |
24,44 |
76 |
838,25 |
|
24 |
32,30 |
во |
910,69 |
|
27 |
52,85 |
90 |
1177,18 |
|
30 |
66,99 |
100 |
1713,76 |
|
36 |
110,40 |
110 |
2031,47 |
|
42 |
156,52 |
120 |
2447,49 |
|
48 |
344,96 |
125 |
2595,48 |
|
52 |
376,31 |
140 |
3784,70 |
|
56 |
408,79 |
160 |
4921,30 |
(Измененная редакция, Изм. № 1).
Приложение 2 справочное. (Исключено, Изм. № 2).
