ГОСУДАРСТВЕННЫЕ
СТАНДАРТЫ
СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
ГОСТ
17375-83, ГОСТ 17376-83
ГОСТ 17378-83 – ГОСТ 17380-83
КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ СССР
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДЕТАЛИ
ТРУБОПРОВОДОВ СТАЛЬНЫЕ ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ Конструкция и размеры Seamless welded steel pipeline components |
ГОСТ |
Дата введения 01.01.85
1. Настоящий стандарт распространяется на стальные бесшовные приварные эллиптические заглушки на Ру £ 10 МПа (£ 100 кгс/см2).
2. Основные параметры заглушек - по ГОСТ 17380-83.
(Измененная редакция, Изм. № 2).

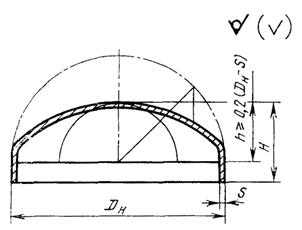

3. Конструкция и размеры заглушек должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Наружный |
Н |
s |
Условное давление Ру, МПа (» кгс/см2), |
Масса, кг, |
|||
|
Транспортируемые вещества |
|||||||
|
неагрессивные |
среднеагрессивные |
пар и горячая вода |
|||||
|
25 |
32 |
15 |
2,0 |
10,0 (100) |
- |
10,0 (100) |
0,1 |
|
3,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,1 |
|||
|
32 |
38 |
20 |
2,0 |
10,0 (100) |
- |
10,0 (100) |
0,1 |
|
3,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,1 |
|||
|
40 |
45 |
25 |
2,5 |
10,0 (100) |
2,5 (25) |
10,0 (100) |
0,1 |
|
4,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,2 |
|||
|
50 |
57 |
30 |
3,0 |
10,0 (100) |
4,0 (40) |
10,0 (100) |
0,2 |
|
5,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,3 |
|||
|
65 |
76 |
40 |
3,5 |
10,0 (100) |
4,0 (40) |
10,0 (100) |
0,4 |
|
6,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100)* |
0,5 |
|||
|
80 |
89 |
45 |
3,5 |
10,0 (100) |
4,0 (40) |
6,3 (63) |
0,6 |
|
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
0,9 |
|||
|
100 |
108 |
50 |
4,0 |
10,0 (100) |
4,0 (40) |
6,3 (63) |
0,7 |
|
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
1,3 |
|||
|
125 |
133 |
55 |
4,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
0,9 |
|
8,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
2,0 |
|||
|
150 |
159 |
65 |
4,5 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
1,5 |
|
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
2,3 |
|||
|
200 |
219 |
75 |
8,0 |
10,0 (100) |
6,3 (63) |
6,3 (63) |
4,6 |
|
10,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
5,1 |
|||
|
250 |
273 |
85 |
8,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
5,6 |
|
12,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
9,2 |
|||
|
300 |
325 |
100 |
10,0 |
8,0 (80) |
6,3 (63) |
6,3 (63) |
10,6 |
|
12,0 |
10,0 (100) |
8,0 (80) |
8,0 (80) |
12,7 |
|||
|
350 |
377 |
115 |
9,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
15,1 |
|
12,0 |
8,0 (80) |
6,3 (63) |
6,3 (63) |
19,8 |
|||
|
16,0 |
10,0 (100) |
10,0 (100) |
8,0 (80) |
26,0 |
|||
|
400 |
426 |
125 |
8,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
15,4 |
|
10,0 |
6,3 (63)* |
4,0 (40)* |
4,0 (40)* |
19,0 |
|||
|
12,0** |
8,0 (80) |
6,3 (63) |
6,3 (63) |
22,0 |
|||
|
16,0 |
10,0 (100) |
8,0 (80) |
8,0 (80) |
29,3 |
|||
|
500 |
530 |
150 |
10,0 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
25,0 |
|
16,0** |
8,0 (80) |
6,3 (63) |
6,3 (63) |
40,0 |
|||
|
20,0** |
10,0 (100) |
8,0 (80) |
8,0 (80) |
50,0 |
|||
Примечания:
1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.
2. Заглушки, условное давление которых отмечено знаком *, предназначены для особых условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.
3. Заглушки, толщина стенки которых отмечена знаком **, изготавливаются только из стали 09Г2С.
4. Масса указана для справок.
(Измененная редакция, Изм. № 2).
Пример условного обозначения заглушки Dн = 530 мм, s = 10 мм из стали 20:
Заглушка 530×10 ГОСТ 17379-83.
То же, из стали 09Г2С:
Заглушка 530×10-09Г2С ГОСТ 17379-83.
То же, из стали 10Г2 для трубопроводов пара и горячей воды:
Заглушка П 530×10-10Г2 ГОСТ 17379-83.
4. Технические требования - по ГОСТ 17380-83.
5. Коды ОКП приведены в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП
1. Коды ОКП заглушек неагрессивных и среднеагрессивных сред должны соответствовать указанным в табл. 1.
Таблица 1
|
Обозначение заглушки |
Коды ОКП заглушек из стали |
||||||
|
20 |
10Г2 |
09Г2С |
|||||
|
Код ОКП |
КЧ |
Код ОКП |
КЧ |
Код ОКП |
КЧ |
||
|
Заглушка эллиптическая |
32×2,0 |
14 6851 0100 |
07 |
14 6851 2000 |
05 |
14 6851 2200 |
02 |
|
32×З,0 |
14 6851 0102 |
08 |
14 6851 2002 |
03 |
14 6851 2202 |
08 |
|
|
38×2,0 |
14 6851 0104 |
06 |
14 6851 2004 |
01 |
14 6851 2204 |
06 |
|
|
38×3,0 |
14 6851 0106 |
04 |
14 6851 2006 |
05 |
14 6851 2206 |
04 |
|
|
45×2,5 |
14 6851 0108 |
02 |
14 6851 2008 |
08 |
14 6851 2208 |
02 |
|
|
45×4,0 |
14 6851 0110 |
08 |
14 6851 2010 |
03 |
14 6851 2210 |
08 |
|
|
57×3,0 |
14 6851 0112 |
06 |
14 6851 2012 |
01 |
14 6851 2212 |
06 |
|
|
57×5,0 |
14 6851 0114 |
04 |
14 6851 2014 |
02 |
14 6851 2214 |
04 |
|
|
76×3,5 |
14 6851 0116 |
02 |
14 6851 2016 |
08 |
14 6851 2216 |
02 |
|
|
76×6,0 |
14 6851 0118 |
00 |
14 6851 2018 |
06 |
14 6851 2218 |
00 |
|
|
89×3,5 |
14 6851 0120 |
06 |
14 6851 2020 |
01 |
14 6851 2220 |
06 |
|
|
89×8,0 |
14 6851 0122 |
04 |
14 6851 2022 |
00 |
14 6851 2222 |
04 |
|
|
108×4,0 |
14 6851 0124 |
02 |
14 6851 2024 |
08 |
14 6851 2224 |
02 |
|
|
108×8,0 |
14 6851 0126 |
00 |
14 6851 2026 |
06 |
14 6851 2226 |
00 |
|
|
133×4,0 |
14 6851 0128 |
09 |
14 6851 2028 |
04 |
14 6851 2228 |
09 |
|
|
133×8,0 |
14 6851 0130 |
04 |
14 6851 2030 |
07 |
14 6851 2230 |
04 |
|
|
159×4,5 |
14 6851 0132 |
02 |
14 6851 2032 |
08 |
14 6851 2232 |
02 |
|
|
159×8,0 |
14 6851 0134 |
00 |
14 6851 2034 |
06 |
14 6851 2234 |
00 |
|
|
219×8,0 |
14 6851 0136 |
09 |
14 6851 2036 |
04 |
14 6851 2236 |
09 |
|
|
219×10,0 |
14 6851 0138 |
07 |
14 6851 2038 |
02 |
14 6851 2238 |
07 |
|
|
273×8,0 |
14 6851 0140 |
02 |
14 6851 2040 |
08 |
14 6851 2240 |
02 |
|
|
273×12,0 |
14 6851 0142 |
00 |
14 6851 2042 |
06 |
14 6851 2242 |
00 |
|
|
325×10,0 |
14 6851 0144 |
09 |
14 6851 2044 |
04 |
14 6851 2244 |
09 |
|
|
325×12,0 |
14 6851 0146 |
07 |
14 6851 2046 |
02 |
14 6851 2246 |
07 |
|
|
377×9,0 |
14 6851 0148 |
05 |
14 6851 2048 |
00 |
14 6851 2248 |
05 |
|
|
377×12,0 |
14 6851 0150 |
00 |
14 6851 2050 |
06 |
14 6851 2250 |
00 |
|
|
377×16,0 |
14 6851 0152 |
09 |
14 6851 2052 |
04 |
14 6851 2252 |
09 |
|
|
426×8,0 |
14 6851 0154 |
07 |
14 6851 2054 |
02 |
14 6851 2254 |
07 |
|
|
426×10,0 |
14 6851 0156 |
05 |
14 6851 2056 |
00 |
14 6851 2256 |
05 |
|
|
426×12,0 |
- |
- |
- |
- |
14 6851 2258 |
03 |
|
|
426×16,0 |
14 6851 0158 |
03 |
14 6851 2058 |
09 |
14 6851 2259 |
02 |
|
|
530×10,0 |
14 6851 0160 |
09 |
14 6851 2060 |
04 |
14 6851 2260 |
09 |
|
|
530×16,0 |
- |
- |
- |
- |
14 6851 2261 |
08 |
|
|
530×20,0 |
- |
- |
- |
- |
14 6851 2262 |
07 |
|
2. Коды ОКП заглушек для трубопроводов пара и горячей воды должны соотвётствовать указанным в табл. 2.
Таблица 2
|
Обозначение заглушки |
Коды ОКП заглушек для трубопроводов пара и горячей воды из стали |
||||||
|
20 |
10Г2 |
09Г2С |
|||||
|
Код ОКП |
КЧ |
Код ОКП |
КЧ |
Код ОКП |
КЧ |
||
|
Заглушка эллиптическая |
32×2,0 |
14 6851 0800 |
00 |
14 6851 2100 |
02 |
14 6851 2300 |
07 |
|
32×3,0 |
14 6851 0802 |
09 |
14 6851 2102 |
00 |
14 6851 2302 |
05 |
|
|
38×2,0 |
14 6851 0804 |
07 |
14 6851 2104 |
09 |
14 6851 2304 |
03 |
|
|
38×3,0 |
14 6851 0806 |
05 |
14 6851 2106 |
07 |
14 6851 2306 |
01 |
|
|
45×2,5 |
14 6851 0808 |
03 |
14 6851 2108 |
05 |
14 6851 2308 |
06 |
|
|
45×4,0 |
14 6851 0810 |
09 |
14 6851 2110 |
00 |
14 6851 2310 |
05 |
|
|
57×3,0 |
14 6851 0812 |
07 |
14 6851 2112 |
0.9 |
14 6851 2312 |
03 |
|
|
57×5,0 |
14 6851 0814 |
05 |
14 6851 2114 |
07 |
14 6851 2314 |
01 |
|
|
76×3,5 |
14 6851 0816 |
03 |
14 6851 2116 |
05 |
14 6851 2316 |
03 |
|
|
76×6,0 |
14 6851 0818 |
01 |
14 6851 2118 |
03 |
14 6851 2318 |
08 |
|
|
89×3,5 |
14 6851 0820 |
07 |
14 8651 2120 |
09 |
14 6851 2320 |
03 |
|
|
89×8,0 |
14 6851 0822 |
05 |
14 6851 2122 |
07 |
14 6851 2322 |
01 |
|
|
108×4,0 |
14 6851 0824 |
03 |
14 6851 2124 |
05 |
14 6851 2324 |
00 |
|
|
108×8,0 |
14 6851 0826 |
01 |
14 6851 2126 |
03 |
14 6851 2326 |
08 |
|
|
133×4,0 |
14 6851 0828 |
07 |
14 6851 2128 |
01 |
14 6851 2328 |
06 |
|
|
133×8„0 |
14 6851 0830 |
05 |
14 6851 2130 |
07 |
14 6851 2330 |
01 |
|
|
159×4,5 |
14 6851 0832 |
03 |
14 6851 2132 |
05 |
14 6851 2332 |
08 |
|
|
159×8,0 |
14 6851 0834 |
01 |
14 6851 2134 |
03 |
14 6851 2334 |
08 |
|
|
219×8,0 |
14 6851 0836 |
04 |
14 6851 2136 |
01 |
14 6851 2336 |
06 |
|
|
219×10 |
14 6851 0838 |
08 |
14 6851 2138 |
00 |
14 6851 2338 |
04 |
|
|
273×8,0 |
14 6851 0840 |
03 |
14 6851 2140 |
05 |
14 6851 2340 |
05 |
|
|
273×12,0 |
14 6851 0842 |
01 |
14 6851 2142 |
03 |
14 6851 2342 |
08 |
|
|
325×10,0 |
14 6851 0844 |
01 |
14 6851 2144 |
01 |
14 6851 2344 |
06 |
|
|
325×12,0 |
14 6851 0846 |
08 |
14 6851 2146 |
08 |
14 6851 2346 |
04 |
|
|
377×9,0 |
14 6851 0848 |
06 |
14 6851 2148 |
08 |
14 6851 2348 |
02 |
|
|
377×12,0 |
14 6851 0850 |
01 |
14 6851 2150 |
03 |
14 6851 2350 |
08- |
|
|
377×16,0 |
14 6851 0852 |
09 |
14 6851 2152 |
01 |
14 6851 2352 |
06 |
|
|
426×8,0 |
14 6851 0854 |
08 |
14 6851 2154 |
0,5 |
14 6851 2354 |
04 |
|
|
426×10,0 |
14 6851 0856 |
06 |
14 6851 2156 |
08 |
14 6851 2356 |
02 |
|
|
426×12,0 |
- |
- |
- |
- |
14 6851 2358 |
00 |
|
|
426×16,0 |
14 6851 0858 |
04 |
14 6851 2158 |
06 |
14 6851 2360 |
06 |
|
|
530×10,0 |
14 6851 0860 |
06 |
14 6851 2160 |
01 |
14 6851 2362 |
04 |
|
|
530×16,0 |
- |
- |
- |
- |
14 6851 2364 |
02 |
|
|
530×20,0 |
- |
- |
- |
- |
14 6851 2366 |
00 |
|
(Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
РАЗРАБОТЧИКИ
Р. И. Тавастшерна, канд. техн. наук; Г. М. Хажинский, докт. техн. наук; П. В. Рыбаков
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕИСТВИЕ Постановлением Государственного комитета СССР по стандартам от 19.12.83 № 6712
3. Взамен ГОСТ 17379-77
4. Срок проверки - 1993 г., периодичность - 5 лет.
5. ССЫЛОЧ НЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который |
Номер пункта |
6. ПЕРЕИЗДАНИЕ (август 1991 г.) С ИЗМЕНЕНИЯМИ № 1, 2, утвержденными в декабре 1984 г., июне 1989 г. (ИУС 3-85, 10-89)
7. Проверен в 1989 г.
8. Ограничение срока действия снято Постановлением Госстандарта СССР от 22.06.89 № 1870
