ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
СЕДЛОВИНЫ НАКЛАДНЫЕ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ГОСТ 17377-83
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДЕТАЛИ ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ НА Ру £ 10 МПа (£ 100 кгс/см2) СЕДЛОВИНЫ НАКЛАДНЫЕ Конструкция и размеры Seamless welded steel pipeline components for Pn £ 10 MPa (£ 100 kgf/cm2). Covering saddles. Design and dimensions |
ГОСТ
Взамен ГОСТ 17377-77 |
Постановлением Государственного комитета СССР по стандартам от 19 декабря 1983 г. № 6712 срок действия установлен
с 01.01.85 до 01.01.90
* Переиздание (июль 1986 г.)
с Изменением № 1,
утвержденным в декабре 1984 г.; Пост. № 4187 от 10.12.84 (ИУС № 3-85).
1. Настоящий стандарт распространяется на стальные накладные бесшовные приварные седловины на Ру =10 МПа (£ 100 кгс/ /см2).
2. Основные параметры седловин - по ГОСТ 17374-83. Не допускается применение седловин для трубопроводов, на которые распространяются Правила Госгортехнадзора СССР.

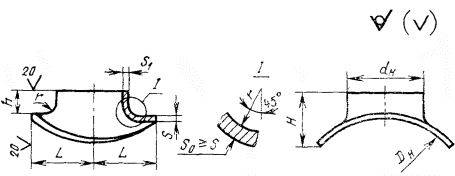

3. Конструкция и размеры седловин должны соответствовать указанным на чертеже и в таблице.
Примечание. Величина условного давления определена без учета прочности сварного соединения седловин с трубами.
Размеры, мм
|
Наружный диаметр |
L, не менее |
H |
h |
s |
s1 |
r*, не более |
Условное давление Ру, МПа (» кгс/см2), не более, для неагрессивных сред |
Масса, кг, не более |
|||
|
Dy |
dy |
Dн |
dн |
||||||||
|
100 |
50 |
108 |
57 |
48 |
40 |
18 |
4,0 |
3,0 |
7 |
6,3 (63) |
0,3 |
|
6,0 |
4,0 |
10,0 (100) |
0,6 |
||||||||
|
40 |
45 |
38 |
30 |
15 |
4,0 |
2,5 |
6,3 (63) |
0,3 |
|||
|
6,0 |
2,2 |
10,0 (100) |
0,4 |
||||||||
|
32 |
38 |
30 |
20 |
12 |
4,0 |
2,0 |
6,3 (63) |
0,2 |
|||
|
6,0 |
2,0 |
10,0 (100) |
0,3 |
||||||||
|
125 |
65 |
133 |
76 |
60 |
50 |
22 |
4,0 |
3,5 |
10 |
4,0 (40) |
0,6 |
|
6,0 |
4,0 |
6,3 (63) |
0,8 |
||||||||
|
50 |
57 |
47 |
35 |
18 |
4,0 |
3,0 |
4,0 (40) |
0,4 |
|||
|
6,0 |
5,0 |
6,3 (63) |
0,7 |
||||||||
|
40 |
45 |
37 |
25 |
15 |
4,0 |
2,5 |
4,0 (40) |
0,3 |
|||
|
6,0 |
4,0 |
6,3 (63) |
0,6 |
||||||||
|
150 |
80 |
159 |
89 |
75 |
65 |
30 |
4,5 |
3,5 |
4,0 (40) |
1,0 |
|
|
8,0 |
5,0 |
6,3 (63) |
1,5 |
||||||||
|
65 |
76 |
60 |
45 |
22 |
4,5 |
3,5 |
4,0 (40) |
0,7 |
|||
|
8,0 |
6,0 |
6,3 (63) |
1,1 |
||||||||
|
50 |
57 |
48 |
35 |
18 |
4,5 |
3,0 |
4,0 (40) |
0,6 |
|||
|
8,0 |
5,0 |
6,3 (63) |
1,0 |
||||||||
|
200 |
100 |
219 |
108 |
90 |
75 |
35 |
6,0 |
4,0 |
15 |
4,0 (40) |
1,9 |
|
10,0 |
6,0 |
6,3 (63) |
3,2 |
||||||||
|
80 |
89 |
75 |
60 |
30 |
6,0 |
3,5 |
4,0 (40) |
1,6 |
|||
|
10,0 |
5,0 |
6,3 (63) |
2,5 |
||||||||
|
65 |
76 |
60 |
40 |
22 |
6,0 |
3,5 |
4,0 (40) |
1,2 |
|||
|
10,0 |
5,0 |
6,3 (63) |
2,0 |
||||||||
|
250 |
125 |
273 |
133 |
112 |
95 |
45 |
8,0 |
4,0 |
20 |
4,0 (40) |
4,0 |
|
12,0 |
8,0 |
6,3 (63) |
6,0 |
||||||||
|
100 |
108 |
90 |
65 |
35 |
8,0 |
4,0 |
4,0 (40) |
3,1 |
|||
|
12,0 |
6,0 |
6,3 (63) |
4,8 |
||||||||
|
80 |
89 |
75 |
55 |
30 |
8,0 |
3,5 |
4,0 (40) |
2,5 |
|||
|
12,0 |
5,0 |
6,3 (63) |
3,9 |
||||||||
|
300 |
150 |
325 |
159 |
130 |
105 |
50 |
8,0 |
4,5 |
25 |
4,0 (40) |
5,5 |
|
12,0 |
8,0 |
6,3 (63) |
8,5 |
||||||||
|
125 |
133 |
112 |
85 |
45 |
8,0 |
4,0 |
4,0 (40) |
4,8 |
|||
|
12,0 |
6,0 |
6,3 (63) |
7,1 |
||||||||
|
100 |
108 |
90 |
60 |
35 |
8,0 |
4,0 |
4,0 (40) |
3,8 |
|||
|
12,0 |
6,0 |
6,3 (63) |
5,6 |
||||||||
* Радиус r должен быть не менее s.
Пример условного обозначения седловины Dн = 219 мм, dн = 108 мм, s = 6 mm, s1 = 4 мм из стали 20:
Седловина 219×6 - 108×4 ГОСТ 17377-83.
(Измененная редакция, Изм. № 1).
4. Материал - сталь 20 по ГОСТ 1050-74.
5. Технические требования - по ГОСТ 17380-83.
6. Коды ОКП приведены в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП
|
Обозначение седловины |
Код ОКП |
КЧ |
|
|
Седловина накладная |
108×4-57×3,0 |
14 6831 0500 |
00 |
|
108×6-57×4,0 |
14 6831 0502 |
08 |
|
|
108×4-45×2,5 |
14 6831 0504 |
06 |
|
|
108×6-45×2,5 |
14 6831 0506 |
04 |
|
|
108×4-38×2,0 |
14 6831 0508 |
02 |
|
|
108×6-38×2,0 |
14 6831 0510 |
08 |
|
|
133×4-76×3,5 |
14 6831 0512 |
06 |
|
|
133×6-76×4,0 |
14 6831 0514 |
04 |
|
|
133×4-57×3,0 |
14 6831 0516 |
02 |
|
|
133×6-57×5,0 |
14 6831 0518 |
00 |
|
|
133×4-45×2,5 |
14 6831 0520 |
06 |
|
|
133×6-45×4,0 |
14 6831 0522 |
04 |
|
|
159×4,5-89×3,5 |
14 6831 0524 |
02 |
|
|
159×8,0-89×5,0 |
14 6831 0526 |
00 |
|
|
159×4,5-76×3,5 |
14 6831 0528 |
09 |
|
|
159×8,0-76×6,0 |
14 6831 0530 |
04 |
|
|
159×4,5-57×3,0 |
14 6831 0532 |
02 |
|
|
159×8,0-57×5,0 |
14 6831 0534 |
00 |
|
|
219×6,0-108×4,0 |
14 6831 0536 |
09 |
|
|
219×10,0-108×6,0 |
14 6831 0538 |
07 |
|
|
219×6,0-89×3,5 |
14 6831 0540 |
02 |
|
|
219×10,0-89×5,0 |
14 6831 0542 |
00 |
|
|
219×6,0-76×3,5 |
14 6831 0544 |
09 |
|
|
219×10,0-76×5,0 |
14 6831 0546 |
07 |
|
|
273×8,0-133×4,0 |
14 6831 0548 |
05 |
|
|
273×12,0-133×8,0 |
14 6831 0550 |
00 |
|
|
273×8,0-108×4,0 |
14 6831 0552 |
09 |
|
|
273×12,0-108×6,0 |
14 6831 0554 |
07 |
|
|
273×8,0-89×3,5 |
14 6831 0556 |
05 |
|
|
273×12,0-89×5,0 |
14 6831 0558 |
03 |
|
|
325×8,0-159×4,5 |
14 6831 0560 |
09 |
|
|
325×12,0-159×8,0 |
14 6831 0562 |
07 |
|
|
325×8,0-133×4,0 |
14 6831 0564 |
05 |
|
|
325×12,0-133×6,0 |
14 6831 0566 |
03 |
|
|
325×8,0-108×4,0 |
14 6831 0568 |
01 |
|
|
325×12,0-108×6,0 |
14 6831 0570 |
07 |
|
(Измененная редакция, Изм. № 1).
