ГОСУДАРСТВЕННЫЕ
СТАНДАРТЫ
СОЮЗА ССР
ДЕТАЛИ ТРУБОПРОВОДОВ
СТАЛЬНЫЕ БЕСШОВНЫЕ ПРИВАРНЫЕ
НА Ру £ 10 МПа (£ 100 кгс/см2)
ГОСТ
17375-83, ГОСТ 17376-83,
ГОСТ 17378-83 - ГОСТ 17380-83
КОМИТЕТ СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДЕТАЛИ
ТРУБОПРОВОДОВ СТАЛЬНЫЕ БЕСШОВНЫЕ ТРОЙНИКИ Конструкция и размеры Seamless welded steel pipeline components |
ГОСТ |
Дата введения 01.01.85
1. Настоящий стандарт распространяется на стальные бесшовные приварные равнопроходные и переходные тройники на Ру £ 10 МПа (£ 100 кгс/см2).
2. Основные параметры тройников - по ГОСТ 17380-83.
(Измененная редакция, Изм. № 2).

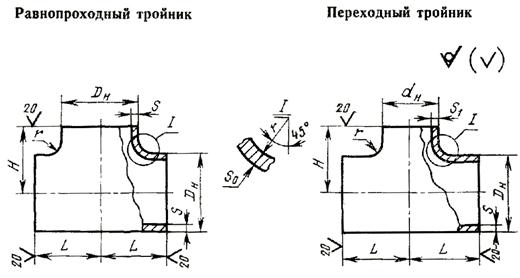

3. Конструкция и размеры тройников должны соответствовать указанным на чертеже и в таблице.
Размеры, мм
|
Наружный |
L |
H |
s |
s1 |
s0 |
r**, не более |
Условное давление Ру, МПа (» кгс/см2), не более |
Масса, кг, не более |
|||||
|
Dy |
dy |
Dн |
dн |
Транспортируемые вещества |
|||||||||
|
неагрессивные |
среднеагрессивные |
пар и горячая вода |
|||||||||||
|
40 |
- |
45 |
- |
40 |
40 |
2,5 |
- |
2,5 |
12,5 |
10,0 (100) |
2,5 (25) |
6,3 (63) |
0,5 |
|
4,0 |
- |
4,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
0,7 |
|||||||
|
50 |
- |
57 |
- |
50 |
45 |
3,0 |
- |
10,0 (100) |
4,0 (40) |
6,3 (63) |
0,8 |
||
|
5,0 |
- |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
1,0 |
||||||||
|
40 |
45 |
3,0 |
2,5 |
3,0 |
10,0 (100) |
6,3 (63) |
6,3 (63) |
0,7 |
|||||
|
5,0 |
4,0 |
5,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
1,0 |
|||||||
|
65 |
- |
76 |
- |
65 |
60 |
3,5 |
- |
3,5 |
17,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
1,5 |
|
6,0 |
- |
6,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
2,3 |
|||||||
|
50 |
57 |
3,5 |
3,0 |
3,5 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
1,6 |
|||||
|
6,0 |
5,0 |
6,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
2,4 |
|||||||
|
40 |
45 |
3,5 |
2,5 |
3,5 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
1,5 |
|||||
|
6,0 |
4,0 |
6,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
2,3 |
|||||||
|
80 |
- |
89 |
- |
80 |
70 |
3,5 |
- |
3,5 |
6,3 (63) |
2,5 (25) |
4,0 (40) |
2,6 |
|
|
6,0 |
- |
6,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
3,7 |
|||||||
|
65 |
76 |
3,5 |
3,5 |
3,5 |
6,3 (63) |
2,5 (25) |
4,0 (40) |
2,2 |
|||||
|
6,0 |
6,0 |
6,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
3,2 |
|||||||
|
50 |
57 |
3,5 |
3,0 |
3,5 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
1,9 |
|||||
|
6,0 |
4,0 |
6,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
2,8 |
|||||||
|
100 |
- |
108 |
- |
100 |
80 |
4,0 |
- |
4,0 |
20,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
3,2 |
|
6,0 |
- |
6,0 |
10,0 (100) |
6,3 (63) |
6,3 (63) |
5,5 |
|||||||
|
8,0 |
- |
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
7,3 |
|||||||
|
80 |
89 |
4,0 |
4,0 |
4,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
3,1 |
|||||
|
6,0 |
6,0 |
6,0 |
10,0 (100) |
6,3 (63) |
6,3 (63) |
4,7 |
|||||||
|
8,0 |
8,0 |
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
6,3 |
|||||||
|
65 |
76 |
4,0 |
3,5 |
4,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
3,1 |
|||||
|
6,0 |
5,0 |
6,0 |
8,0 (80) |
6,3 (63) |
6,3 (63) |
4,5 |
|||||||
|
8,0 |
8,0 |
8,0 |
10,0 (100)* |
10,0 (100) |
10,0 (100) |
6,0 |
|||||||
|
125 |
- |
133 |
- |
110 |
95 |
4,0 |
- |
4,0 |
6,3 (63) |
2,5 (25) |
2,5 (25) |
4,3 |
|
|
6,0 |
- |
6,0 |
8,0 (80) |
6,3 (63) |
4,0 (40) |
7,0 |
|||||||
|
8,0 |
- |
9,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
9,4 |
|||||||
|
100 |
100 |
4,0 |
4,0 |
4,0 |
6,3 (63) |
2,5 (25) |
2,5 (25) |
4,1 |
|||||
|
6,0 |
5,0 |
6,0 |
8,0 (80) |
6,3 (63) |
4,0 (40) |
7,1 |
|||||||
|
8,0 |
6,0 |
9,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
9,4 |
|||||||
|
80 |
89 |
4,0 |
3,5 |
4,0 |
6,3 (63) |
2,5 (25) |
2,5 (25) |
3,8 |
|||||
|
6,0 |
5,0 |
6,0 |
8,0 (80) |
6,3 (63) |
4,0 (40) |
7,2 |
|||||||
|
8,0 |
6,0 |
9,0 |
10,0 (100) |
10,0 (100) |
10,0 (100) |
9,6 |
|||||||
|
150 |
- |
159 |
- |
130 |
110 |
4,5 |
- |
4,5 |
25 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
6,5 |
|
6,0 |
- |
6,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
9,0 |
|||||||
|
8,0 |
- |
9,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
11,9 |
|||||||
|
125 |
133 |
4,5 |
4,0 |
4,5 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
6,1 |
|||||
|
6,0 |
5,0 |
6,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
9,3 |
|||||||
|
8,0 |
6,0 |
9,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
12,2 |
|||||||
|
100 |
108 |
4,5 |
4,0 |
4,5 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
6,0 |
|||||
|
6,0 |
4,0 |
6,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
9,5 |
|||||||
|
8,0 |
5,0 |
9,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
14,2 |
|||||||
|
200 |
- |
219 |
- |
160 |
140 |
6,0 |
- |
6,0 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
13,5 |
|
|
8,0 |
- |
8,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
16,4 |
|||||||
|
10,0 |
- |
12,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
21,2 |
|||||||
|
150 |
159 |
6,0 |
4,5 |
6,0 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
13,2 |
|||||
|
8,0 |
6,0 |
8,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
18,7 |
|||||||
|
10,0 |
8,0 |
12,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
20,3 |
|||||||
|
125 |
133 |
6,0 |
4,0 |
6,0 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
13,7 |
|||||
|
8,0 |
5,0 |
8,0 |
6,3 (63) |
4,0 (40) |
4,0 (40) |
20,0 |
|||||||
|
10,0 |
8,0 |
12,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
23,7 |
|||||||
|
250 |
- |
273 |
- |
190 |
175 |
8,0 |
- |
8,0 |
30 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
31,3 |
|
10,0 |
- |
10,0 |
6,3 (63) |
6,3 (63) |
4,0 (40) |
36,0 |
|||||||
|
12,0 |
- |
15,0 |
10,0 (100) |
10,0 (100) |
6,3 (63) |
40,9 |
|||||||
|
200 |
219 |
8,0 |
6,0 |
8,0 |
6,3 (63) |
4,0 (40) |
2,5 (25) |
27,6 |
|||||
|
10,0 |
8,0 |
10,0 |
8,0 (80) |
6,3 (63) |
4,0 (40) |
32,9 |
|||||||
|
12,0 |
10,0 |
15,0 |
10,0 (100) |
10,0 (100) |
6,3 (63) |
43,3 |
|||||||
|
150 |
159 |
8,0 |
4,5 |
8,0 |
6,3 (63) |
4,0 (40) |
2,5 (25) |
23,1 |
|||||
|
10,0 |
6,0 |
10,0 |
8,0 (80) |
6,3 (63) |
4,0 (40) |
28,5 |
|||||||
|
12,0 |
8,0 |
15,0 |
10,0 (100) |
10,0 (100) |
6,3 (63) |
44,8 |
|||||||
|
300 |
- |
325 |
- |
220 |
200 |
8,0 |
- |
8,0 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
40,1 |
|
|
10,0 |
- |
12,0 |
6,3 (63) |
6,3 (63) |
4,0 (40) |
46,0 |
|||||||
|
12,0 |
- |
16,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
53,0 |
|||||||
|
250 |
273 |
8,0 |
7,0 |
8,0 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
35,6 |
|||||
|
10,0 |
10,0 |
12,0 |
6,3 (63) |
6,3 (63) |
4,0 (40) |
45,7 |
|||||||
|
12,0 |
10,0 |
16,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
55,9 |
|||||||
|
200 |
219 |
8,0 |
6,0 |
8,0 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
38,0 |
|||||
|
10,0 |
8,0 |
12,0 |
8,0 (80) |
6,3 (63) |
4,0 (40) |
45,2 |
|||||||
|
12,0 |
8,0 |
16,0 |
10,0 (100) |
10,0 (100) |
6,3 (63) |
59,7 |
|||||||
|
350 |
- |
377 |
- |
240 |
225 |
9,0 |
- |
9,0 |
4,0 (40) |
2,5 (25) |
2,5 (25) |
53,5 |
|
|
12,0 |
- |
18,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
73,3 |
|||||||
|
300 |
325 |
9,0 |
8,0 |
9,0 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
53,9 |
|||||
|
12,0 |
10,0 |
18,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
79,5 |
|||||||
|
250 |
273 |
9,0 |
8,0 |
9,0 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
55,5 |
|||||
|
12,0 |
10,0 |
18,0 |
10,0 (100) |
8,0 (80) |
6,3 (63) |
82,0 |
|||||||
|
400 |
- |
426 |
- |
270 |
250 |
10,0 |
- |
12,0 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
75,5 |
|
|
16,0 |
- |
20,0 |
10,0 (100) |
8,0 (80) |
4,0 (40) |
105,9 |
|||||||
|
350 |
377 |
10,0 |
9,0 |
12,0 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
67,7 |
|||||
|
16,0 |
12,0 |
20,0 |
10,0 (100) |
8,0 (80) |
4,0 (40) |
111,0 |
|||||||
|
300 |
325 |
10,0 |
8,0 |
12,0 |
4,0 (40) |
4,0 (40) |
2,5 (25) |
70,7 |
|||||
|
16,0 |
10,0 |
20,0 |
10,0 (100) |
8,0 (80) |
4,0 (40) |
114,7 |
|||||||
__________
* Для условий эксплуатации, указанных в п. 1.1г ГОСТ 17380-83.
** Радиус r должен быть не менее s.
Примечания:
1. Условные давления, указанные в графе «пар и горячая вода», относятся только к деталям трубопроводов, на которые распространяются «Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды» Госгортехнадзора СССР.
2. (Исключен, Изм. № 3).
3. Масса указана для справок.
Пример условного обозначения равнопроходного тройника Dн = 325 мм, s = 10 мм из стали 20:
Тройник 325×10 ГОСТ 17376-83.
То же, из стали 10Г2:
Тройник 325×10 - 10 Г2 ГОСТ 17376-83.
То же, переходного тройника Dн = 325 мм, dн =273 мм, s = 12 мм, s1 = 10 мм из стали 20:
Тройник 325×12 - 273×10 ГОСТ 17376-83.
То же, из стали 09Г2С:
Тройник 325×12 - 273×10 - 09Г2С ГОСТ 17376-83.
То же, из стали 20 для трубопроводов пара ,и горячей воды:
Тройник П 325×12-273×10 ГОСТ 17376-83.
4. Технические требования - по ГОСТ 17380-83.
5. Коды ОКП приведены в справочном приложении.
ПРИЛОЖЕНИЕ
Справочное
КОДЫ ОКП
1. Коды ОКП тройников для неагрессивных и среднеагрессивных сред должны соответствовать указанным в табл. 1.
|
Обозначение отводов |
Коды ОКП тройников из стали |
||||||
|
20 |
10Г2 |
09Г2С |
|||||
|
Код ОКП |
КЧ |
Код ОКП |
КЧ |
Код ОКП |
КЧ |
||
|
Тройник равнопроходный |
45×2,5 |
14 6821 0100 |
06 |
14 6821 4000 |
04 |
14 6821 4700 |
05 |
|
45×4,0 |
14 6821 0102 |
04 |
14 6821 4002 |
02 |
14 6821 4702 |
03 |
|
|
57×3,0; |
14 6821 0104 |
02 |
14 6821 4004 |
00 |
14 6821 4704 |
01 |
|
|
57×5,0 |
14 6821 0106 |
00 |
14 6821 4006 |
09 |
14 6821 4706 |
06 |
|
|
76×3,5 |
14 6821 0108 |
09 |
14 6821 4008 |
07 |
14 6821 4708 |
08 |
|
|
76×6,0 |
14 6821 0110 |
04 |
14 6821 4010 |
02 |
14 6821 4710 |
03 |
|
|
89×3,5 |
14 6821 0112 |
02 |
14 6821 4012 |
00 |
14 6821 4712 |
01 |
|
|
89×6,0 |
14 6821 0114 |
00 |
14 6821 4014 |
09 |
14 6821 4714 |
03 |
|
|
108×4,0 |
14 6821 0116 |
09 |
14 6821 4016 |
07 |
14 6821 4716 |
08 |
|
|
108×6,0 |
14 6821 0118 |
07 |
14 6821 4018 |
05 |
14 6821 4718 |
06 |
|
|
108×8,0 |
14 6821 0119 |
06 |
14 6821 4019 |
04 |
14 6821 4719 |
05 |
|
|
133×4,0 |
14 6821 0120 |
02 |
14 6821 4020 |
00 |
14 6821 4720 |
01 |
|
|
133×6,0 |
14 6821 0122 |
00 |
14 6821 4022 |
09 |
14 6821 4722 |
00 |
|
|
133×8,0 |
14 6821 0123 |
10 |
14 6821 4023 |
08 |
14 6821 4723 |
09 |
|
|
159×4,5 |
14 6821 0124 |
09 |
14 6821 4024 |
07 |
14 6821 4724 |
08 |
|
|
159×6,0 |
14 6821 0126 |
07 |
14 6821 4026 |
05 |
14 6821 4726 |
06 |
|
|
159×8,0 |
14 6821 0128 |
05 |
14 6821 4028 |
03 |
14 6821 4728 |
04 |
|
|
219×6,0 |
14 6821 0130 |
00 |
14 6821 4030 |
09 |
14 6821 4730 |
08 |
|
|
219×8,0 |
14 6821 0132 |
09 |
14 6821 4032 |
07 |
14 6821 4732 |
08 |
|
|
219×10,0 |
14 6821 0134 |
07 |
14 6821 4034 |
05 |
14 6821 4734 |
06 |
|
|
273×8,0 |
14 6821 0136 |
05 |
14 6821 4036 |
03 |
14 6821 4736 |
04 |
|
|
273×10,0 |
14 6821 0138 |
03 |
14 6821 4038 |
01 |
14 6821 4738 |
02 |
|
|
273×12,0 |
14 6821 0140 |
09 |
14 6821 4040 |
07 |
14 6821 4740 |
08 |
|
|
325×8,0 |
14 6821 0142 |
07 |
14 6821 4042 |
05 |
14 6821 4742 |
06 |
|
|
325×10,0 |
14 6821 0144 |
05 |
14 6821 4044 |
03 |
14 6821 4744 |
04 |
|
|
325×12,0 |
14 6821 0146 |
03 |
14 6821 4046 |
01 |
14 6821 4746 |
02 |
|
|
377×9,0 |
14 6821 0148 |
01 |
14 6821 4048 |
00 |
14 6821 4748 |
00 |
|
|
377×12,0 |
14 6821 0150 |
07 |
14 6821 4050 |
05 |
14 6821 4750 |
06 |
|
|
426×10,0 |
14 6821 0152 |
05 |
14 6821 4062 |
03 |
14 6821 4752 |
02 |
|
|
426×16,0 |
14 6821 0154 |
03 |
14 6821 4054 |
01 |
14 6821 4754 |
06 |
|
|
Тройник переходный |
57×3,0-45×2,5 |
14 6821 0500 |
05 |
14 6821 4500 |
00 |
14 6821 4800 |
02 |
|
57×5,0-45×4,0 |
14 6821 0502 |
03 |
14 6821 4502 |
09 |
14 6821 4802 |
00 |
|
|
76×3,5-57×3,0 |
14 6821 0504 |
01 |
14 6821 4504 |
07 |
14 6821 4804 |
09 |
|
|
76×6,0-57×5,0 |
14 6821 0506 |
05 |
14 6821 4506 |
05 |
14 6821 4803 |
10 |
|
|
76×3,5-45×2,5 |
14 6821 0508 |
08 |
14 6821 4508 |
03 |
14 6821 4808 |
05 |
|
|
76×6,0-45×4,0 |
14 6821 0510 |
03 |
14 6821 4510 |
09 |
14 6821 4810 |
00 |
|
|
89×3,5-76×3,5 |
14 6821 0512 |
01 |
14 6821 4512 |
07 |
14 6821 4812 |
09 |
|
|
89×6,0-76×6,0 |
14 6821 0514 |
02 |
14 6821 4514 |
05 |
14 6821 4814 |
07 |
|
|
89×3,5-57×3,0 |
14 6821 0516 |
08 |
14 6821 4516 |
03 |
14 6821 4816 |
05 |
|
|
89×6,0-57×4,0 |
14 6821 0518 |
06 |
14 6821 4518 |
01 |
14 6821 4818 |
03 |
|
|
108×4,0-89×4,0 |
14 6821 0520 |
01 |
14 6821 4520 |
07 |
14 6821 4820 |
09 |
|
|
108×6,0-89×6,0 |
14 6821 0522 |
00 |
14 6821 4522 |
05 |
14 6821 4822 |
07 |
|
|
108×8,0-89×8,0 |
14 6821 0523 |
09 |
14 6821 4523 |
04 |
14 6821 4823 |
06 |
|
|
108×4,0-76×3,5 |
14 6821 0524 |
08 |
14 6821 4524 |
03 |
14 6821 4824 |
05 |
|
|
108×6,0-76×5,0 |
14 6821 0526 |
06 |
14 6821 4526 |
01 |
14 6821 4826 |
03 |
|
|
108×8,0-76×8,0 |
14 6821 0527 |
05 |
14 6821 4527 |
00 |
14 6821 4827 |
02 |
|
|
133×4,0-108×4,0 |
14 6821 0528 |
04 |
14 6821 4528 |
03 |
14 6821 4828 |
01 |
|
|
133×6,0-108×5,0 |
14 6821 0530 |
07 |
14 6821 4530 |
05 |
14 6821 4830 |
07 |
|
|
133×8,0-108×6,0 |
14 6821 0531 |
09 |
14 6821 4531 |
04 |
14 6821 4831 |
06 |
|
|
133×4,0-89×3,5 |
14 6821 0532 |
08 |
14 6821 4532 |
03 |
14 6821 4832 |
05 |
|
|
133×6,0-89×5,0 |
14 6821 0534 |
06 |
14 6821 4534 |
01 |
14 6821 4834 |
03 |
|
|
133×8,0-89×6,0 |
14 6821 0535 |
05 |
14 6821 4535 |
00 |
14 6821 4835 |
02 |
|
|
159×4,5-133×4,0 |
14 6821 0536 |
04 |
14 6821 4536 |
00 |
14 6821 4836 |
01 |
|
|
159×6,0-133×5,0 |
14 6821 0538 |
02 |
14 6821 4538 |
08 |
14 6821 4838 |
10 |
|
|
159×8,0- 133×6,0 |
14 6821 0540 |
08 |
14 6821 4540 |
03 |
14 6821 4840 |
05 |
|
|
159×4,5-108×4,0 |
14 6821 0542 |
06 |
14 6821 4542 |
01 |
14 6821 4842 |
03 |
|
|
159×6,0-108×4,0 |
14 6821 0544 |
04 |
14 6821 4544 |
08 |
14 6821 4844 |
01 |
|
|
159×8,0-108×5,0 |
14 6821 0546 |
02 |
14 6821 4546 |
08 |
14 6821 4846 |
09 |
|
|
219×6,0-159×4,5 |
14 6821 0548 |
00 |
14 6821 4548 |
06 |
14 6821 4848 |
08 |
|
|
219×8,0-159×6,0 |
14 6821 0550 |
06 |
14 6821 4550 |
01 |
14 6821 4850 |
03 |
|
|
219×10,0-169×8,0 |
14 6821 0552 |
04 |
14 6821 4552 |
05 |
14 6821 4852 |
01 |
|
|
219×6.0-133×4,0 |
14 6821 0554 |
02 |
14 6821 4554 |
08 |
14 6821 4854 |
06 |
|
|
219×8,0-133×5,0 |
14 6821 0556 |
00 |
14 6821 4556 |
06 |
14 6821 4856 |
08 |
|
|
219×10,0-133×8,0 |
14 6821 0558 |
09 |
14 6821 4558 |
04 |
14 6821 4858 |
06 |
|
|
273×8,0-219×6,0 |
14 6821 0560 |
04 |
14 6821 4560 |
02 |
14 6821 4860 |
01 |
|
|
273×10,0-219×8,0 |
14 6821 0562 |
02 |
14 6821 4562 |
08 |
14 6821 4862 |
03 |
|
|
273×12,0-219×10,0 |
14 6821 0564 |
00 |
14 6821 4564 |
06 |
14 6821 4864 |
08 |
|
|
273×8,0-159×4,5 |
14 6821 0566 |
09 |
14 6821 4566 |
04 |
14 6821 4866 |
06 |
|
|
273×10,0-159×6,0 |
14 6821 0668 |
07 |
14 6821 4568 |
02 |
14 6821 4868 |
04 |
|
|
273×12,0-159×8,0 |
14 6821 0570 |
02 |
14 6821 4570 |
08 |
14 6821 4870 |
00 |
|
|
325×8,0-273×7,0 |
14 6821 0572 |
00 |
14 6821 4572 |
06 |
14 682! 4871 |
09 |
|
|
325×10,0-273×10,0 |
14 6821 0574 |
09 |
14 6821 4574 |
04 |
14 6821 4874 |
06 |
|
|
325×12,0-273×10,0 |
14 6821 0576 |
07 |
14 6821 4576 |
02 |
14 6821 4876 |
04 |
|
|
325×8,0-219×6,0 |
14 6821 0578 |
05 |
14 6821 4578 |
00 |
14 6821 4878 |
02 |
|
|
325×10,0-219×8,0 |
14 6821 0580 |
00 |
14 6821 4580 |
06 |
14 6821 4879 |
01 |
|
|
325×12,0-219×8,0 |
14 6821 0582 |
09 |
14 6821 4582 |
04 |
14 6821 4882 |
08 |
|
|
377×9,0-325×8,0 |
14 6821 0584 |
07 |
14 6821 4584 |
02 |
14 6821 4884 |
04 |
|
|
377×12,0-325×10,0 |
14 6821 0586 |
05 |
14 6821 4586 |
00 |
14 6821 4886 |
02 |
|
|
377×9,0-273×8,0 |
14 6821 0588 |
03 |
14 6821 4588 |
09 |
14 6821 4888 |
00 |
|
|
377×12,0-273×10,0 |
14 6821 0590 |
09 |
14 6821 4590 |
04 |
14 6821 4890 |
06 |
|
|
426×10,0-377×9,0 |
14 6821 0592 |
07 |
14 6821 4592 |
02 |
14 6821 4892 |
04 |
|
|
426×16,0-377×12,0 |
14 6821 0594 |
05 |
14 6821 4594 |
00 |
14 6821 4894 |
02 |
|
|
426×10,0-325×8,0 |
14 6821 0596 |
03 |
14 6821 4596 |
09 |
14 6821 4896 |
00 |
|
|
426×16,0-325×10,0 |
14 6821 0598 |
01 |
14 6821 4597 |
14 6821 4898 |
09 |
||
2. Коды ОКП тройников для трубопроводов пара и горячей воды должны соответствовать указанным в табл. 2.
|
Обозначение отводов |
Коды ОКП тройников для трубопроводов пара и горячей воды из стали |
||||||
|
20 |
10Г2 |
09Г2С |
|||||
|
Код ОКП |
КЧ |
Код ОКП |
КЧ |
Код ОКП |
КЧ |
||
|
Тройник равнопроходный |
45×2,5 |
14 6821 2000 |
01 |
14 6821 5000 |
00 |
14 6821 5300 |
02 |
|
45×4,0 |
14 6821 2002 |
09 |
14 6821 5002 |
09 |
14 6821 5302 |
00 |
|
|
57×3,0 |
14 6821 2004 |
08 |
14 6821 5004 |
07 |
14 6821 5304 |
09 |
|
|
57×5,0 |
14 6821 2006 |
06 |
14 6821 5006 |
05 |
14 6821 5306 |
07 |
|
|
76×3,5 |
14 6821 2008 |
04 |
14 6821 5008 |
03 |
14 6821 5308 |
05 |
|
|
76×6,0 |
14 6821 2010 |
02 |
14 6821 5010 |
09 |
14 6821 5310 |
00 |
|
|
89×3,5 |
14 6821 2012 |
08 |
14 6821 5012 |
07 |
14 6821 5312 |
09 |
|
|
89×6,0 |
14 6821 2014 |
06 |
14 6821 5014 |
05 |
14 6821 5314 |
07 |
|
|
108×4,0 |
14 6821 2016 |
04 |
14 6821 5016 |
03 |
14 6821 5316 |
05 |
|
|
108×6,0 |
14 6821 2018 |
02 |
14 6821 5018 |
01 |
14 6821 5318 |
03 |
|
|
108×8,0 |
14 6821 2019 |
01 |
14 6821 5020 |
07 |
14 6821 5320 |
09 |
|
|
133×4,0 |
14 6821 2020 |
08 |
14 6821 5022 |
05 |
14 6821 5322 |
07 |
|
|
133×6,0 |
14 6821 2022 |
06 |
14 6821 5024 |
03 |
14 6821 5324 |
05 |
|
|
133×8,0 |
14 6821 2021 |
07 |
14 6821 5026 |
01 |
14 6821 5326 |
03 |
|
|
159×4,5 |
14 6821 2024 |
04 |
14 6821 5028 |
06 |
14 6821 5328 |
01 |
|
|
159×6,0 |
14 6821 2026 |
02 |
14 6821 5030 |
05 |
14 6821 5330 |
07 |
|
|
159×8,0 |
14 6821 2028 |
00 |
14 6821 5032 |
03 |
14 6821 5332 |
05 |
|
|
219×6,0 |
14 6821 2030 |
06 |
14 6821 5034 |
02 |
14 6821 5334 |
03 |
|
|
219×8,0 |
14 6821 2032 |
04 |
14 6821 5036 |
03 |
14 6821 5336 |
01 |
|
|
219×10,0 |
14 6821 2034 |
02 |
14 6821 5038 |
08 |
14 6821 5338 |
04 |
|
|
273×8,0 |
14 6821 2036 |
00 |
14 6821 5040 |
03 |
14 6821 5340 |
05 |
|
|
273×10,0 |
14 6821 2038 |
09 |
14 6821 5042 |
01 |
14 6821 5342 |
03 |
|
|
273×12,0 |
14 6821 2040 |
04 |
14 6821 5044 |
10 |
14 6821 5344 |
01 |
|
|
325×8,0 |
!4 6821 2042 |
02 |
14 6821 5046 |
08 |
14 6821 5346 |
01 |
|
|
325×10,0 |
14 6821 2044 |
00 |
14 6821 5048 |
06 |
14 6821 5348 |
08 |
|
|
325×12,0 |
14 6821 2046 |
09 |
14 6821 5050 |
01 |
14 6821 5350 |
03 |
|
|
377×9,0 |
14 6821 2048 |
07 |
14 6821 6052 |
08 |
14 6821 5352 |
01 |
|
|
377×12,0 |
14 6821 2050 |
02 |
14 6821 5054 |
08 |
14 6821 5354 |
09 |
|
|
426×10 |
14 6821 2052 |
00 |
14 6821 5056 |
06 |
14 6821 5356 |
08 |
|
|
426×16 |
14 6821 2054 |
09 |
14 6821 5058 |
04 |
14 6821 5358 |
06 |
|
|
Тройник переходный |
57×3,0-45×2,5 |
14 6821 2500 |
08 |
14 6821 5100 |
08 |
14 6821 5400 |
06 |
|
57×5,0-45×4,0 |
14 6821 2502 |
06 |
14 6821 5102 |
06 |
14 6821 5402 |
08 |
|
|
76×3,5-57×3,0 |
14 6821 2504 |
04 |
14 6821 5104 |
04 |
14 6821 5404 |
06 |
|
|
76×6,0-57×5,0 |
14 6821 2506 |
02 |
14 6821 5106 |
02 |
14 6821 5406 |
04 |
|
|
76×3,5-45×2,5 |
14 6821 2508 |
00 |
14 6821 5108 |
00 |
14 6821 5408 |
02 |
|
|
76×6,0-45×4,0 |
14 6821 2510 |
06 |
14 6821 5110 |
06 |
14 6821 5410 |
08 |
|
|
89×3,5-76×3,5 |
14 6821 2512 |
04 |
14 6821 5112 |
04 |
14 6821 5412 |
06 |
|
|
89×6,0-76×6,0 |
14 6821 2514 |
02 |
14 6821 5114 |
02 |
14 6821 5414 |
04 |
|
|
89×3,5-57×3,0 |
14 6821 2516 |
00 |
14 6821 5116 |
00 |
14 6821 5416 |
02 |
|
|
89×6,0-57×4,0 |
14 6821 2518 |
09 |
14 6821 5118 |
09 |
14 6821 5418 |
00 |
|
|
108×4,0-89×4,0 |
14 6821 2520 |
04 |
14 6821 5120 |
04 |
14 6821 5420 |
06 |
|
|
108×6,0-89×6,0 |
14 6821 2522 |
02 |
14 6821 5122 |
02 |
14 6821 5422 |
04 |
|
|
108×8,0-89×8,0 |
14 6821 2523 |
01 |
14 6821 5124 |
00 |
14 6821 5424 |
02 |
|
|
108×4,0-76×3,5 |
14 6821 2524 |
00 |
14 6821 5126 |
09 |
14 6821 5426 |
00 |
|
|
108×6,0-76×5,0 |
14 6821 2526 |
09 |
14 6821 5128 |
07 |
14 6821 5428 |
09 |
|
|
108×8,0-76×8,0 |
14 6821 2527 |
08 |
14 6821 5130 |
02 |
14 6821 5430 |
04 |
|
|
133×4,0-108×4,0 |
14 6821 2528 |
07 |
14 6821 5132 |
00 |
14 6821 5432 |
02 |
|
|
133×6,0-108×5,0 |
14 6821 2530 |
02 |
14 6821 5134 |
09 |
14 6821 5434 |
00 |
|
|
133×8,0-108×6,0 |
14 6821 2531 |
01 |
14 6821 5136 |
07 |
14 6821 5436 |
09 |
|
|
133×4,0-89×3,5 |
14 6821 2532 |
00 |
14 6821 5138 |
05 |
14 6821 5438 |
07 |
|
|
133×6,0-89×5,0 |
14 6821 2534 |
09 |
14 6821 5140 |
00 |
14 6821 5440 |
02 |
|
|
133×8,0-89×6,0 |
14 6821 2535 |
08 |
14 6821 5141 |
10 |
14 6821 5411 |
01 |
|
|
159×4,5-133×4,0 |
14 6821 2536 |
07 |
14 6821 5142 |
09 |
14 6821 5442 |
00 |
|
|
159×6,0-133×5,0 |
14 6821 2538 |
05 |
14 6821 5144 |
07 |
14 6821 5444 |
09 |
|
|
159×8,0-133×6,0 |
14 6821 2540 |
00 |
14 6821 5146 |
05 |
14 6821 5446 |
07 |
|
|
159×4,5-108×4,0 |
14 6821 2542 |
09 |
14 6821 5148 |
03 |
14 6821 5448 |
05 |
|
|
159×6,0-108×4,0 |
14 6821 2544 |
07 |
14 6821 5150 |
09 |
14 6821 5450 |
00 |
|
|
159×8,0-108×5,0 |
14 6821 2546 |
05 |
14 6821 5152 |
07 |
14 6821 5452 |
09 |
|
|
219×6,0-159×4,5 |
14 6821 2548 |
03 |
14 6821 5154 |
05 |
14 6821 5454 |
01 |
|
|
219×8,0-159×6,0 |
14 6821 2550 |
09 |
14 6821 5156 |
03 |
14 6821 5456 |
05 |
|
|
219×10,0-159×8,0 |
14 6821 2552 |
07 |
14 6821 5158 |
01 |
14 6821 5458 |
03 |
|
|
219×6,0-133×4,0 |
14 6821 2554 |
05 |
14 6821 5160 |
07 |
14 6821 5460 |
09 |
|
|
219×8,0-133×5,0 |
14 6821 2556 |
03 |
14 6821 5162 |
05 |
14 6821 5462 |
07 |
|
|
219×10,0-133×8,0 |
14 6821 2558 |
01 |
14 6821 5164 |
03 |
14 6821 5464 |
05 |
|
|
273×8,0-219×6,0 |
14 6821 2560 |
07 |
14 6821 5166 |
01 |
14 6821 5466 |
03 |
|
|
273×10,0-219×8,0 |
14 6821 2562 |
05 |
14 6821 5168 |
09 |
14 6821 5468 |
01 |
|
|
273×12,0-219×10,0 |
14 6821 2564 |
03 |
14 6821 5170 |
05 |
14 6821 5470 |
07 |
|
|
273×8,0-159×4,5 |
14 6821 2566 |
01 |
14 6821 5172 |
03 |
14 6821 5472 |
05 |
|
|
273×10,0-159×6,0 |
14 6821 2568 |
00 |
14 6821 5174 |
01 |
14 6821 5474 |
03 |
|
|
273×12,0-159×8,0 |
14 6821 2570 |
05 |
14 6821 5176 |
06 |
14 6821 5476 |
01 |
|
|
325×8,0-273×7,0 |
14 6821 2572 |
03 |
14 6821 5178 |
08 |
14 6821 5478 |
07 |
|
|
325×10,0-273×13,0 |
14 6821 2574 |
01 |
14 6821 5180 |
03 |
14 6821 5480 |
05 |
|
|
325×12,0-273×10,0 |
14 6821 2576 |
08 |
14 6821 5182 |
01 |
14 6821 5482 |
03 |
|
|
325×8,0-219×6,0 |
14 6821 2578 |
08 |
14 6821 5184 |
03 |
14 6281 5484 |
01 |
|
|
325×10,0-219×8,0 |
14 6821 2580 |
03 |
14 6821 5186 |
08 |
14 6821 5486 |
04 |
|
|
325×12,0-219×8,0 |
14 6821 2582 |
01 |
14 6821 5188 |
06 |
14 6821 5488 |
08 |
|
|
377×9,0-325×8,0 |
14 6821 2584 |
05 |
14 6821 5190 |
01 |
14 6821 5490 |
03 |
|
|
377×12,0-325×10,0 |
14 6821 2586 |
08 |
14 6821 5192 |
10 |
14 6821 5492 |
01 |
|
|
377×9,0-273×8,0 |
14 6821 2588 |
06 |
14 6821 5194 |
08 |
14 6821 5494 |
01 |
|
|
377×12,0-273×10,0 |
14 6821 2690 |
01 |
14 6821 5196 |
06 |
14 6821 5496 |
08 |
|
|
426×10,0-377×9,0 |
14 6821 2592 |
02 |
14 6821 5198 |
04 |
14 6821 5498 |
06 |
|
|
426×16,0-377×12,0 |
14 6821 2594 |
08 |
14 6821 5200 |
05 |
14 6821 5500 |
07 |
|
|
426×10,0-325×8,0 |
14 6821 2596 |
06 |
14 6821 5202 |
03 |
14 6821 5502 |
05 |
|
|
426×16,0-325×10,0 |
14 6821 2598 |
04 |
14 6821 5204 |
01 |
14 6821 5504 |
03 |
|
(Измененная редакция, Изм. № 1).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством мотажных и специальных строительных работ СССР
РАЗРАБОТЧИКИ
Р. И. Тавастшерна, канд. техн. наук; Г. М. Хажинский, док. техн. наук; П. В. Рыбаков
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлнием Государственного комитета СССР по стандартам от 19.12.1983 г. № 6711
3. Взамен ГОСТ 17376-77
4. Срок проверки – 1993 г., периодичность – 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Обозначение НТД, на который |
Номер пункта |
6. ПЕРЕИЗДАНИЕ (август 1991 г.) С ИЗМЕНЕНИЯМИ № 1, 2, утвержденными в декабре 1984 г., в июне 1989 г. (ИУС 3-85, 10-89)
7. Проверен в 1989 г.
8. Ограничение срока действия снято Постановлением Госстандарта СССР от 22.06.89 № 1870
